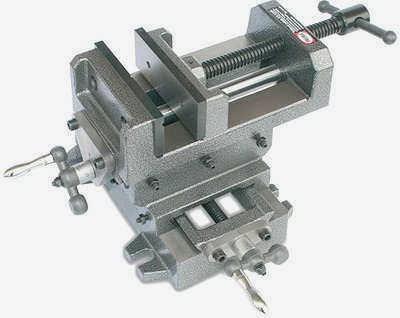

В различных формах и применениях все тиски имеют схожий принцип работы. Заготовка помещается между губками, одна из которых неподвижна, а другая приводится в движение винтовым механизмом и зажимается.
Тиски. Типы и конструкция. Работа и применение. Как выбрать
Тиски – это механическое приспособление, с помощью которого заготовки надежно зажимаются для обработки. Они используются в плотницком и столярном деле. Инструмент изготавливается из металла или дерева. В зависимости от назначения он бывает компактным или прочным. Тиски используются для жесткого, временного крепления заготовок для пиления, сверления или строгания.
Из чего состоят тиски
Фиксирующий механизм тисков состоит из резьбового стержня, который проходит вокруг тисков. Независимо от того, из чего сделан корпус устройства, винт всегда металлический. На его конце имеется рукоятка для легкой регулировки без использования гаечного ключа. Губки тисков часто имеют мягкие накладки. Они могут быть изготовлены из твердой резины или цветных металлов. Их использование снижает риск пореза зажимаемой заготовки. Если зажимаются хрупкие заготовки, их дополнительно обматывают тканью или различными прокладками для предотвращения деформации. Это относится, в частности, к мягкой древесине, а также к пластику и заготовкам, которые можно поцарапать.

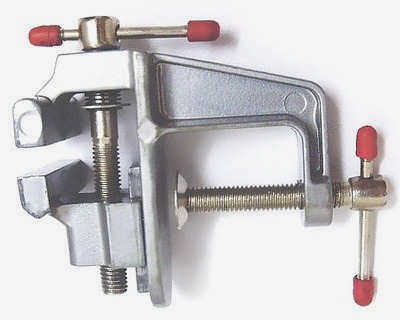

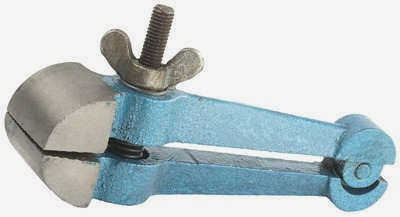

Основание тисков крепится к поверхности путем затягивания винтов или зажима. Некоторые разновидности небольших тисков, обычно используемых ювелирами, имеют магнитное крепление.
Для использования тисков винтовой держатель поворачивают против часовой стрелки, чтобы расширить губки на достаточный зазор. Затем в тиски вставляется предмет, который необходимо зажать. Затем винт закручивается по часовой стрелке и надежно захватывает заготовку. При использовании массивного устройства важно помнить, что его сжимающее усилие очень велико. В результате заготовка может деформироваться. Особенно это касается тонкостенных труб, а также дерева.
Назначение и функции тисков
Тиски используются для пиления, строгания, сверления и многих других операций с заготовками.
Их основное назначение – прочно зажать заготовку относительно любой плоскости.
Этот инструмент также способен заменить струбцины в некоторых случаях, например, при склеивании двух заготовок, когда их нужно плотно прижать друг к другу, при обработке нескольких деталей одновременно.
Мастера используют тиски там, где удерживать заготовку вручную неудобно, невозможно или просто опасно.
Конструкция и характеристики

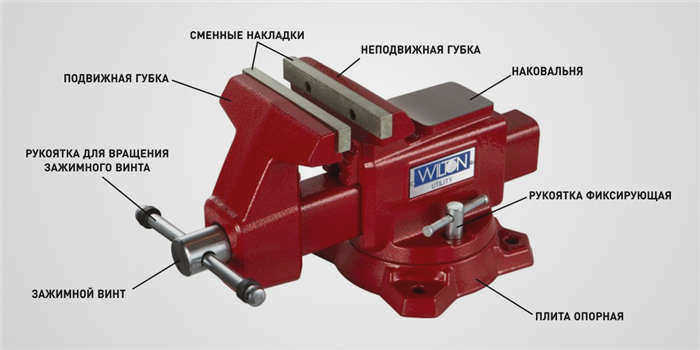

Стандартные тиски состоят из следующих основных компонентов:
- Основание – это собственно корпус тисков с опорной плитой, предназначенной для удержания инструмента на столе, станке или верстаке, иногда оснащенный наковальней. Крепление обычно винтовое, вакуумное (типа присоски) или магнитное.
- Губки. Обычно имеется две губки, одна неподвижная и одна подвижная. Первая является частью основания, а заготовка зажимается за счет движения второй губки относительно первой.

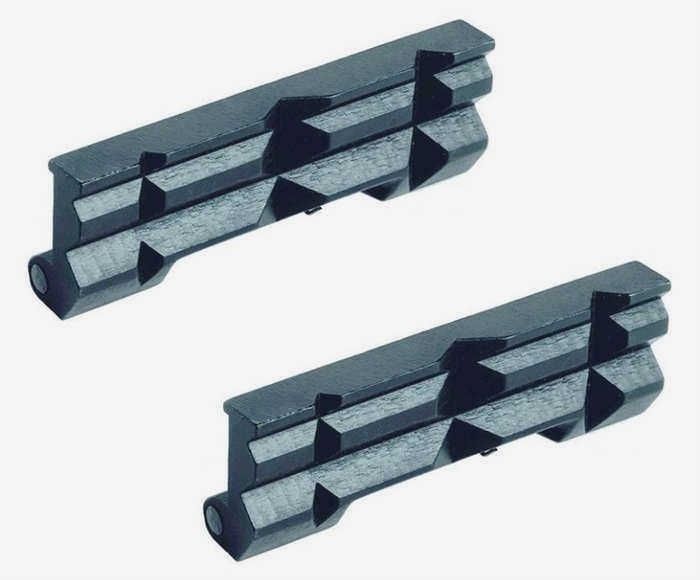

Каждая губка имеет плоские сменные накладки, которые называются щечками. Внутренняя поверхность может быть абсолютно гладкой для предотвращения повреждения мягкой части во время зажима, с глубоким фрезерованием для обеспечения лучшего захвата и, таким образом, фиксации заготовок, или с мелкой насечкой для той же цели.
Во втором случае каждая отдельная ячейка рисунка с накаткой имеет форму острой или усеченной пирамиды, либо в щечке по всей ее длине прорезаны вертикальные или горизонтальные канавки. - Зажимной винт с ручкой – это механизм, отвечающий за движение щек. Приводной винт проходит через всю конструкцию инструмента, а ручка нужна для того, чтобы вращать его без использования гаечного ключа или другого инструмента.
Конструкция различных типов тисков может существенно отличаться от описанной выше.
Например, вместо механического винтового зажима может использоваться гидравлический зажим.
Некоторые инструменты также имеют двойные губки, т.е. две пары, расположенные одна на другой.
В этом случае верхние губки являются основными и обычно имеют классическую конструкцию.
Нижние губки – это дополнительные губки для специфического применения.
Основные типы этого инструмента
Рассмотрим наиболее распространенные из типов слесарных тисков.
- Стуловые тиски. Обычно такие тиски используются при необходимости выполнения тяжелых работ, где требуется забивание, клепка, сгибание и т.д. Они называются так потому, что крепятся подобно стулу. Первоначально они крепились к деревянному основанию.
Позже их приспособили для установки на металлические верстаки. Конструктивное отличие от других зажимных устройств заключается в том, что неподвижная губка закреплена в двух местах. Она крепится к горизонтальной плоскости специальной доской, называемой лапкой, а нижняя, удлиненная часть может быть прикреплена к ножке стола или верстака.

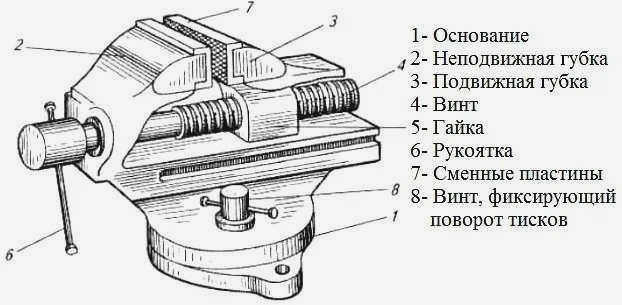

Чертеж слесарных тисков.
Такой способ крепления делает их устойчивыми к сильным боковым ударам. Вторая губка подвижна. Когда зажимной винт затянут, тиски удерживают заготовку обеими губками. Отвинчивание сопровождается движением губок под давлением пружины, что облегчает работу тисков на заготовке. Чтобы губки не гнулись и не ломались, их не отливают, а выковывают из специальной углеродистой стали.
Ширина губок может варьироваться в зависимости от размера тисков. Обычно используются губки 100 мм, 130 мм, 150 мм, 180 мм. Стуловые тиски делятся и по другим признакам, например, классификация зависит от наибольшего размера заготовок. Существует несколько типов с раскрытием губок 90 мм, 130 мм, 150 мм и 180 мм.

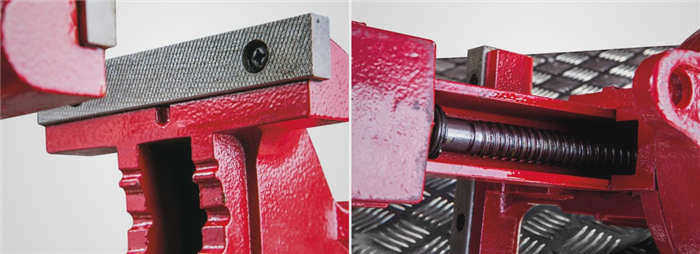

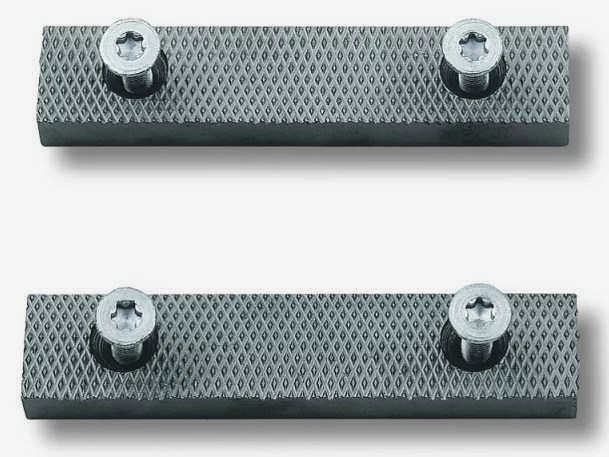

Рабочими частями тисков являются вставки, расположенные в верхней части губок в специальных углублениях.
Вставки кованые, одна из их поверхностей имеет насечки для прочного захвата заготовки. Пластины привариваются или прикручиваются к губкам. Для этого в пластинах делаются отверстия с углублениями для головок винтов.
Стуловые тиски имеют как преимущества (простота зажима и надежность), так и недостатки. Этот тип инструмента предназначен для работы с толстыми материалами и совершенно не подходит для мелких работ. Дело в том, что поверхности губок не всегда параллельны друг другу, из-за чего они врезаются в заготовку во время зажима и портят ее поверхность вмятинами.

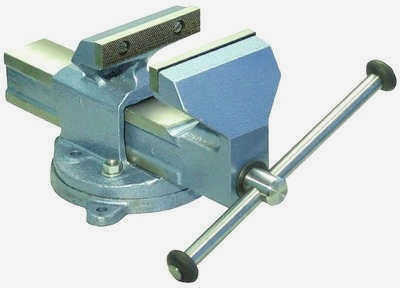

Виды параллельных тисков
Этот тип тисков подразделяется на неподвижные и поворотные.
Неповоротные тиски крепятся к верстаку и могут использоваться только в одном положении. Чтобы изменить угол наклона заготовки, ослабьте винтовой зажим с помощью зажимного винта, измените положение заготовки и снова зажмите ее губками.

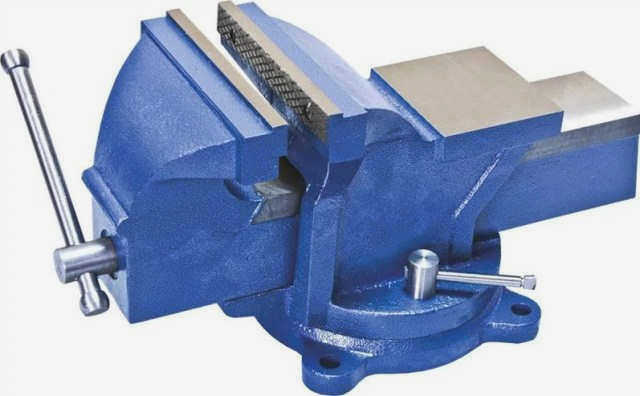

Чтобы избежать необходимости постоянно менять положение заготовки, был изобретен этот тип инструмента с вращающимся основанием. Вот как они устроены: основание тисков жестко закреплено на верстаке. Вращающаяся часть неподвижной губки крепится к нему с помощью регулировочного винта с ручкой. Когда этот винт ослаблен, тиски можно поворачивать вокруг вертикальной оси. Разные модели могут поворачиваться на разные углы, от 60° до 360°.
В неподвижной губке сделано прямоугольное отверстие, в которое вставляется зажимной винт подвижной губки. Перемещая винт в этом отверстии, губки вдвигаются и выдвигаются из зажимных губок строго параллельно друг другу. Такой способ зажима позволяет полностью контролировать заготовку.
Поскольку корпус изготовлен из чугуна, шайбы сделаны из стали для увеличения срока службы инструмента. Они крепятся болтами к верхней части губок. Рабочая поверхность имеет накатку для обеспечения лучшего зажима заготовки. Пластины из мягкого металла размещаются на стальных подкладках, когда деталь должна быть обработана. Они защищают деталь от вмятин и царапин.
Трубные тиски
Трубы собираются с помощью трубных тисков, которые надежно удерживают трубы во время манипуляций. Особенностью трубных тисков является наличие фиксированных V-образных губок, которые позволяют зажимать цилиндрические детали.

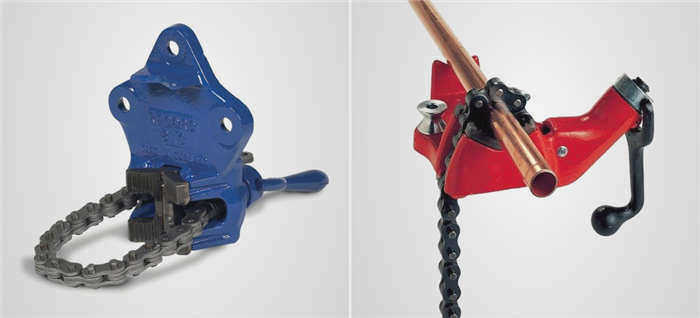

Цепные тиски это разновидность трубных тисков, главной особенностью которых является то, что подвижная зажимная часть выполнена в виде цепи. Этот тип тисков предназначен для зажима труб большого диаметра.

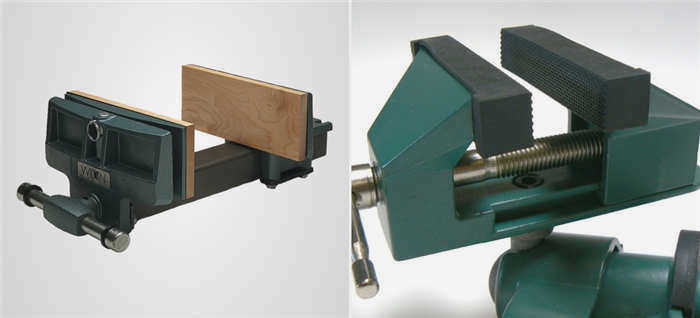

Столярные тиски
Основное отличие заключается в том, что столярные тиски предназначены для работы с деревянными или пластиковыми деталями, поэтому усилие зажима должно быть мягким и не слишком сильным. Губки могут быть оснащены деревянными или резиновыми уплотнителями для предотвращения повреждения заготовки.
Конструкция тисков
Практически все тиски изготавливаются одинаково и имеют общий набор структурных компонентов:
- Основание.
- Неподвижные и подвижные губки.
- Стопорный винт.
- Рукоятка для вращения установочного винта.
- Сменные шайбы.
- Зажим поверхности.
Параметры тисков, которые необходимо учитывать при выборе тисков Ширина губок и рабочий ход – ключевые характеристики, которые необходимо учитывать при выборе тисков.
