Как сделать съемник изоляции ротора электродвигателя
Старые зачищенные медные кабели можно с большой выгодой продать на металлопереработку, но для этого необходимо снять с них изоляцию. Это долгий и сложный процесс с использованием ножа, а при сжигании выделяется едкий дым. Очень быстро и с минимальными усилиями провод можно снять, пропустив его между роликами специальной домашней машины.
Что необходимо:
- плата;
- роторы двигателя – 2 шт;
- подшипники – 2-4 шт;
- изолента или стальной лист.

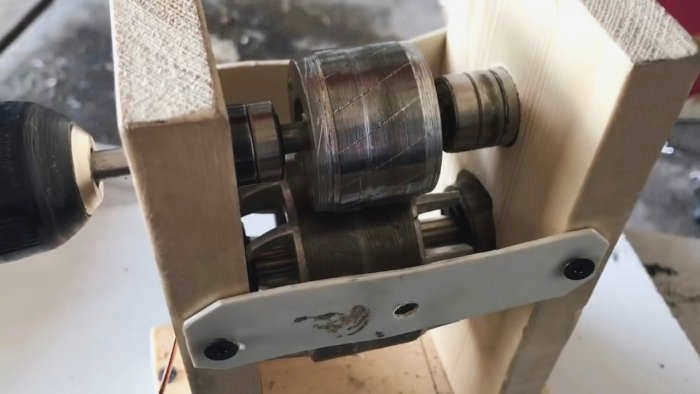

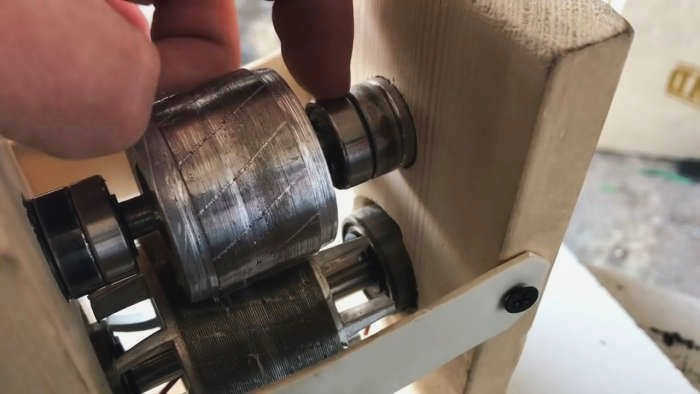

Возьмите 2 небольших ротора от электродвигателей. По обе стороны их валов установите подшипники. Затем соберите из пластины U-образную раму. В нем сделаны отверстия для запрессовки подшипников, чтобы установленные роторы свободно вращались. Расстояние между ними равно сечению неизолированного медного провода, подлежащего изоляции.
По бокам рамы устанавливаются металлические планки. Они должны быть заподлицо с зазором между роликами. В их центре просверливается отверстие для ввода и вывода провода.

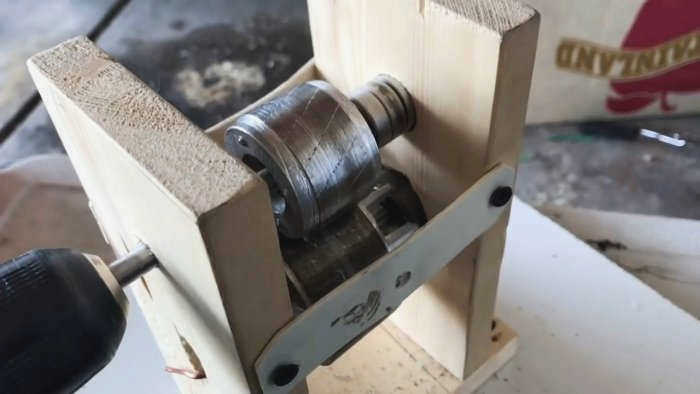

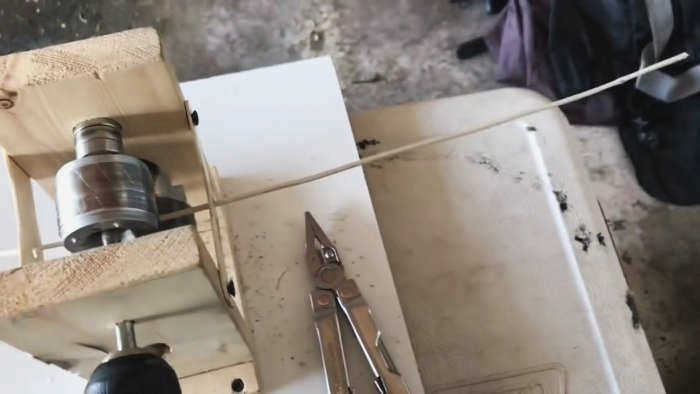

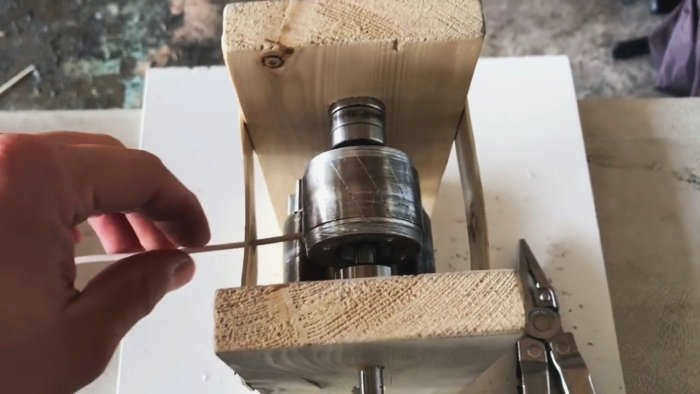

Чтобы использовать машину, вал одного из роторов необходимо зажать в дрели или шуруповерте. Затем кабель пропускается через отверстие в перемычке и вставляется между роликами. Когда дрель запустится, она прокрутит его между ними и вставит в отверстие в другой перемычке.
Что нужно иметь под рукой
- Кусок пластиковой трубы для проводки (наружный диаметр 20 мм);
- Лезвие большого канцелярского ножа (шириной 16 мм);
- Вилка от электрической коробки (2 штуки);
- Вам понадобятся дрель с набором сверл по металлу (дереву), пила, острый нож, наждачная бумага, измерительная лента, маркер и тиски.

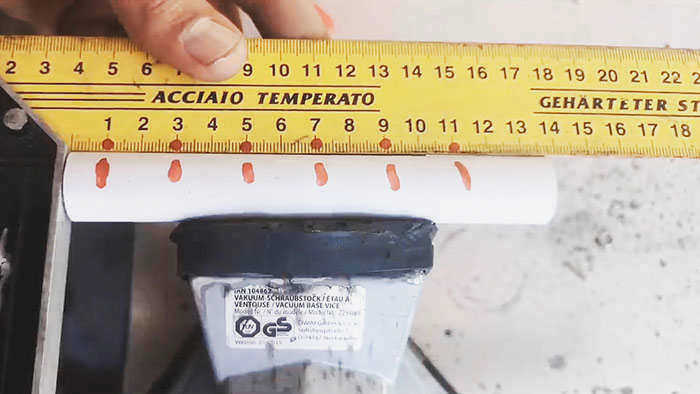

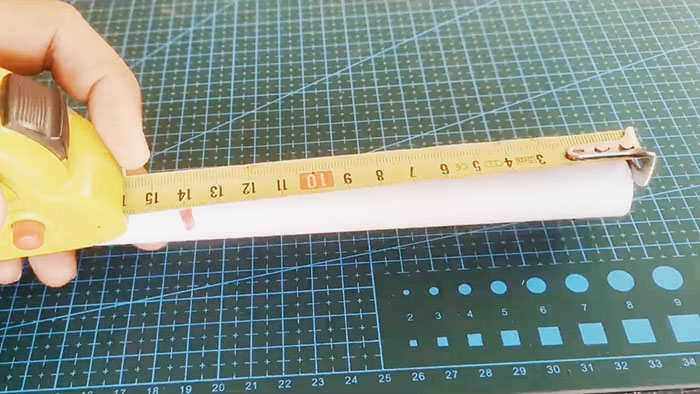

Начните с отрезания куска трубы длиной 14 см. С помощью наждачной бумаги и острого ножа удалите заусенцы на срезе. Пометьте трубу с интервалом в 2 см, чтобы получилось 6 отрезков.

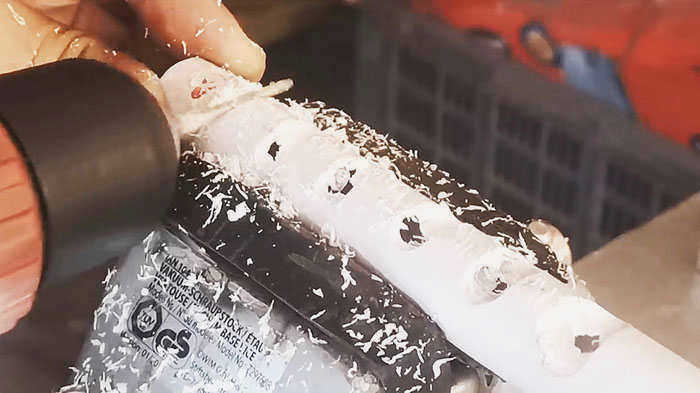

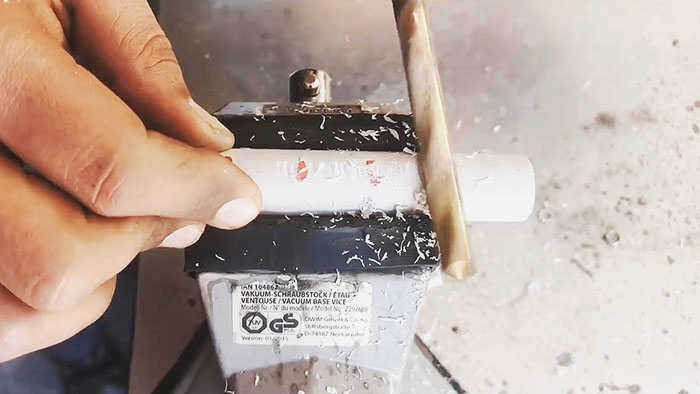

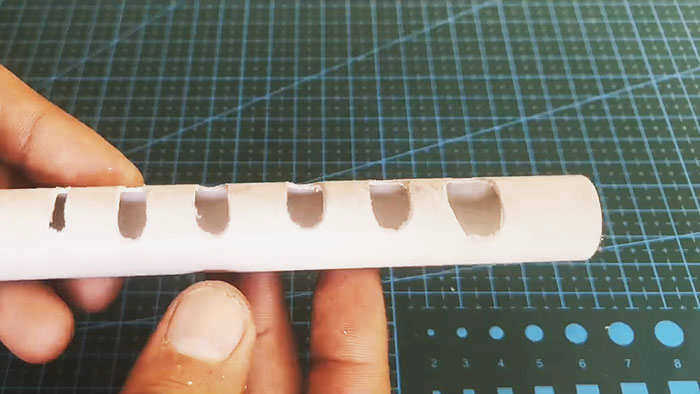

Нам понадобятся сверла диаметром 10, 8, 6, 5, 4 и 2 мм. Начните с большего диаметра. Закрепите сверло в патроне, а трубу в тисках (метками вверх), сделайте надрез в трубе, прижимая вращающееся сверло боковой стороной к центру метки и совершая движения вперед-назад.
Глубина погружения сверла не должна быть больше толщины сверла. Получившиеся овальные отверстия следует очистить ножом от остатков пластика.
Вставка лезвия

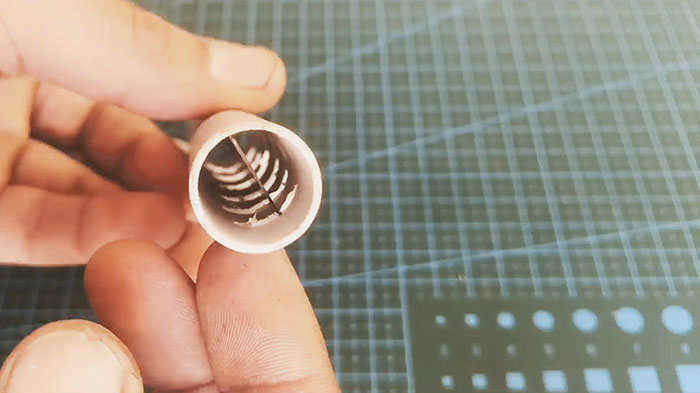

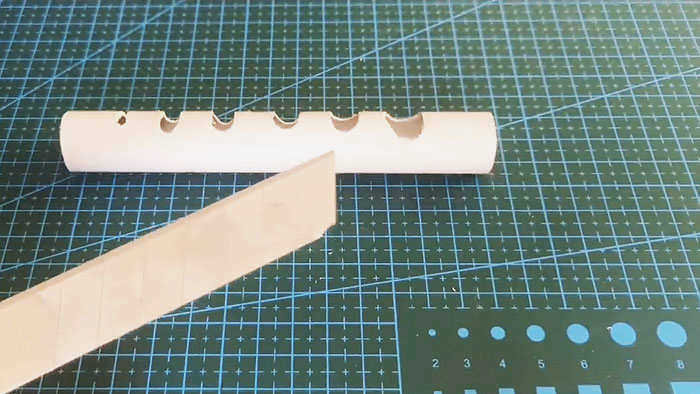

Лезвие нужно вставить внутрь трубы так, чтобы режущая кромка находилась точно посередине всех отверстий. Она входит с большим усилием (и мы должны вставить ее полностью), поэтому, чтобы облегчить процесс, используйте другую руку, чтобы сжать трубу с боков, по возможности параллельно плоскости лезвия, одновременно проталкивая ее внутрь.
Затем устанавливаем заглушки от распределительной коробки на края трубы, и работа закончена. Теперь можно проводить испытания.
Принцип механической зачистки изоляции и оплетки кабеля
Механика разделки кабеля или кабелепровода подразумевает выполнение одного или нескольких продольных надрезов в слое изоляции. Оболочки обычно изготавливаются из ПВХ или резины. Это довольно мягкие материалы. Чтобы разрезать их, достаточно протянуть кабель через острое лезвие резака.
Принцип механической резки кабельной продукции заключается в том, что провод подается в полость машины коническими роликами, приводимыми в движение электродвигателем. Кабель разрезается ножом, из которого выходит только металл, а снятая оплетка и изоляция остаются в задней части машины.
Конструкция стриппинг-машины варьируется в зависимости от характеристик обрабатываемого продукта: диаметр кабеля, толщина изоляционной оболочки, многожильность заполнения, наличие бронированной оплетки.
Конструкция зачистной машины и последовательность операций

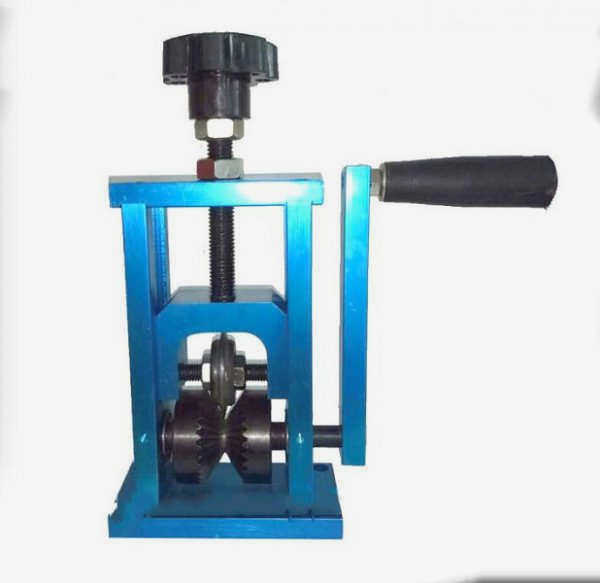

Машина для зачистки состоит из двух подвижных узлов, заключенных в прочный корпус. Нижний узел представляет собой две конические шестерни на оси. Ролики обращены друг к другу коническими U-образными отверстиями.
Ось ролика соединена с валом двигателя либо напрямую, либо через приводной ремень. Конец троса надевается на конусы нижнего узла.
В верхней части машины по вертикальным направляющим движется рама с круглым ножом на горизонтальной оси. Нож прижимается к кабелю с помощью регулировочного винта, так что он проникает в кабель на глубину, равную толщине изоляционной оболочки.

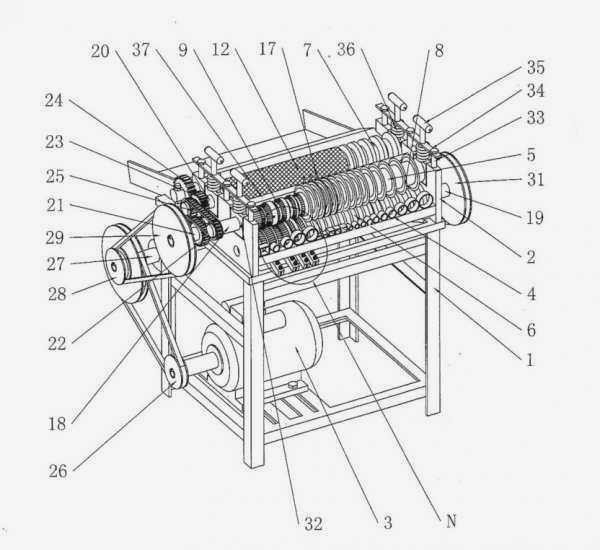

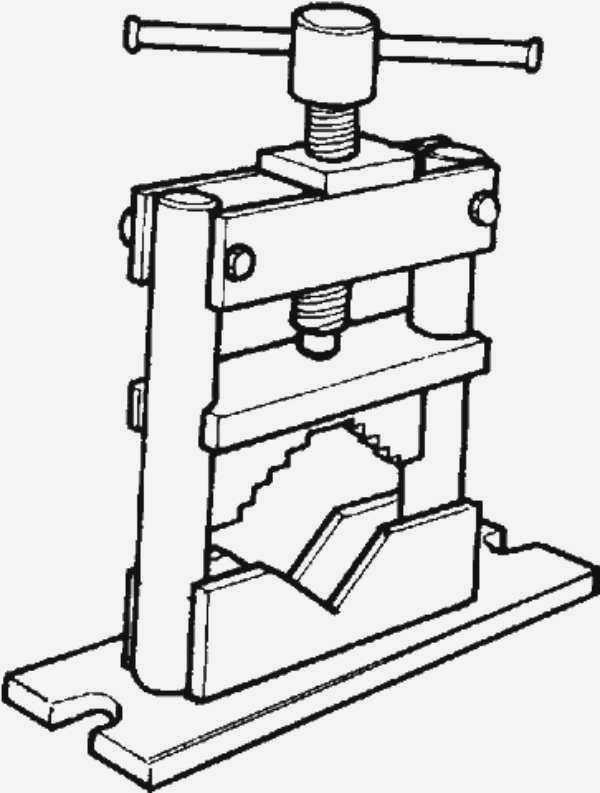

Чертеж машины
После прокладки кабеля конические шестерни приводятся в движение. Нож разрезает изоляцию вдоль кабеля. Теперь зачищенный кабель можно намотать на компактную катушку или связать в удобный пучок.

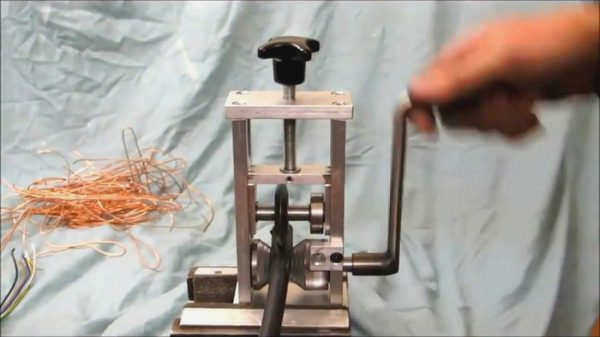

Ручной станок для зачистки кабеля
Отработанные кабели и провода составляют немалую часть общего объема производства по переработке цветных металлов. К цветным металлам относятся алюминий, медь и различные сплавы. Чтобы получить металл в чистом виде, отработанный кабель необходимо очистить от изоляции. Для этого существуют различные технологии и специальное оборудование. Если вы занимаетесь восстановлением изолированных металлических кабелей, вам может быть интересно узнать, как по чертежам можно построить собственную машину для зачистки кабеля.
Машина для зачистки кабеля
Типы машин
Схематический чертеж машины для зачистки кабеля для завода по переработке кабеля
Машины и оборудование для зачистки кабеля и проводов могут представлять собой сложные механизированные агрегаты или самодельные простые устройства.
Заводские цеха оснащены мощными станками, которые могут одновременно зачищать несколько кабелей и проводов. Изготовить такое оборудование своими руками практически невозможно. В этой статье вы найдете два варианта изготовления таких устройств и ответ на вопрос, как изолировать изношенные кабели и провода.
Простое устройство
Для изготовления самодельного устройства вам понадобятся
- Две деревянные планки размером 40 x 20 x 500 мм
- два винта с гайками М8;
- лезвие малярного ножа.
Подготовив эти материалы, выполните следующие действия:
- Сложите планки в стопку. Просверлите отверстия ǿ 8 мм от каждого края на 40 мм;
- Вставьте винты в отверстия и затяните гайки гаечным ключом с обратной стороны;
- Просверлите несколько сквозных отверстий вдоль линии соединения планок ǿ 2 – 12 мм;
- Слегка ослабьте гайки. Лезвие вставляется в образовавшийся паз так, чтобы оно находилось в центре отверстия нужного диаметра;
- Затем гайки снова затягиваются. Теперь устройство готово.
Чтобы снять изоляцию, действуйте следующим образом
- Кабель вставляется в отверстие так, чтобы его конец выходил с другой стороны;
- кабель протягивается через отверстие рукой;
- установленное лезвие срезает верхний слой изоляции, обнажая металлическую жилу проводника;
- пластиковая крышка удаляется вручную.
