Варианты кронштейнов для забивки винтовых свай

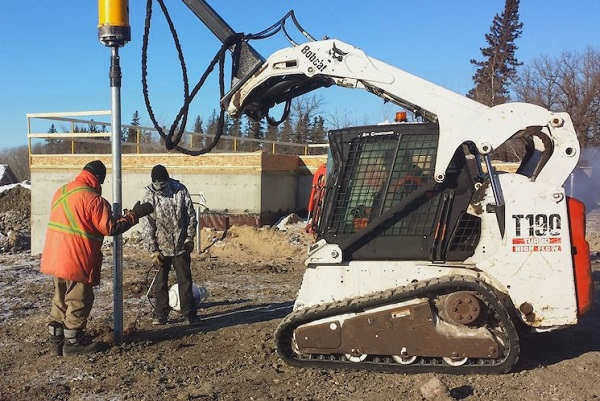

При использовании фундаментов СВФ неизбежна забивка винтовых свай для устройства свайного поля. Существует несколько вариантов забивки СВФ в грунт – ручной, механизированный, с использованием специального оборудования. Выбор зависит от бюджета, наличия свободного времени у конкретного строителя. В первом случае используется ручная сила рабочих, во втором варианте тело сваи вращается буром или электродвигателем через редуктор, в последнем случае нанимается мобильная установка или небольшая спецтехника.
В отличие от свайного фундамента, сваи погружаются в слои с достаточной несущей способностью. По этой причине рекомендуется постоянно проверять момент затяжки после превышения уровня промерзания. Проще всего проверять момент затяжки во время завинчивания вручную. Дрель (мультипликатор) имеет передаточное число 1/60, поэтому определить силу затяжки гораздо сложнее. Именно поэтому профессионалы рекомендуют ручной метод, хотя рабочим приходится обходить каждый СВС на несколько километров.
Ручные устройства
Самое простое устройство для поворота СВС – это два рычага, прикрепленные к верхней части корпуса СВС в отверстиях или приваренных хомутах. Технология следующая:
- бурение направляющих отверстий – ям глубиной 0,5 м и диаметром на 10 см меньше, чем лопасти сваи;
- позиционирование – вертикальное размещение СВС в направляющем отверстии, зацепление за буртик;
- погружение – вращение сваи руками двумя специалистами, вертикальный контроль (уровень с магнитным основанием) третьим мастером.
Основное преимущество этого метода заключается в том, что сваи можно забивать независимо друг от друга, что позволяет сэкономить бюджет строительства. Закручивание с помощью мускульной силы не требует дополнительных приборов для определения резко возросшего крутящего момента. Следовательно, СВС не останется в свободном состоянии без несущей способности.
Лучше быть полностью готовым
Винтовая свая состоит из ствола, который может быть цельным или составным, и наконечника. Ее назначение – вращение через слабые слои почвы и зацепление за плотные, несжимаемые слои. Она крепится к земле лопастями, поверхность которых, а не только ствол, опирается на почву.
Если сравнивать винтовые и забивные варианты свай, то преимущества первых очевидны с точки зрения трудозатрат, шума и вибрации. Опять же, в условиях небольшого участка можно обойтись без бурового или сваебойного оборудования. Однако не все так идеально, как может показаться.
Так ли надежны винтовые фундаменты, как принято считать?
Свайные фундаменты, в том числе винтовые, закладываются в сложных гидрогеологических условиях, где ленточный фундамент неприемлем. И проектировать их нужно так же, как и любые другие, с расчетом несущих условий: сопротивления грунта, прочности свай и материала фундамента, осадки от вертикальных нагрузок. Никто не только не делает этого своими силами, но и найти опоры надлежащего качества практически невозможно:
- В погоне за дешевизной современные производители удаляют с винтовых свай даже несколько миллиметров металла, который раньше обеспечивал запас прочности против коррозии, и заменяют его более дешевым антикоррозийным покрытием.
- Диаметр лопастей также был уменьшен до минимума, а поскольку толщина вала пропорционально зависит от этого размера, он также стал меньше. В новом формате, который далек от идеала, свая, наиболее часто используемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр хвостовика) при толщине стенки 4 мм. Кстати, такие параметры для винтовых опор просто недопустимы в западных странах.
Приемлемые методы самостоятельной установки
Если вы решили установить дом или другое строение на точечную опору, стоит узнать, как вкрутить винтовые сваи самостоятельно, даже если работу выполняет наемная помощь. Как минимум, они должны быть под присмотром, и вы должны хорошо в этом разбираться.
Способ 1
Перед установкой первой винтовой сваи не обязательно заранее размечать все точки установки свай, так как все равно останутся расхождения. Первая и вторая (противоположные угловые) сваи будут служить маяками для создания поля свай, между которыми можно натянуть причальную струну:

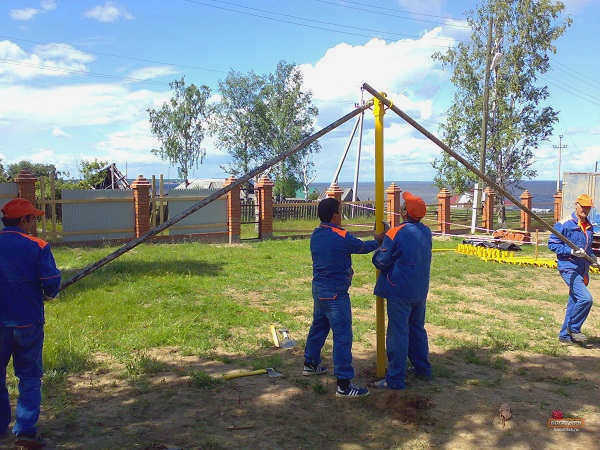

- Чтобы вбить сваю вручную без использования техники, сначала на участке необходимо сделать небольшой котлован и залить в него воду для размягчения почвы.
- Свая вставляется в яму, а в отверстие на вершине ее ствола вставляется стальной лом. Это можно сделать самостоятельно, но для изготовления винтовых свай без использования машины понадобятся два помощника: один – чтобы удерживать сваю в нужном положении, и еще двое – чтобы вбивать ее по кругу.
- Вращение будет осуществляться за счет воздействия на трубку, прикрепленную к лому – она будет действовать как рычаг для передачи вращательного усилия на вал. Чем больше рычаг, тем легче будет вращать. Чтобы облегчить вращение, попробуйте опустить трубки, для чего придется немного согнуть ломик.
- Держа трубы, два человека начнут вращение, а человек, держащий ствол, проверит вертикальность ствола спиртовым уровнем. В этом случае используется двухсторонний магнитный калибр, прикрепленный непосредственно к стволу. Можно использовать и обычный спиртовой уровень, хотя это не так удобно. Вертикальное выравнивание устанавливается после первоначального бурения – после того, как свая будет забита в землю.
Инструменты и материалы
При изготовлении сваебойной машины нет смысла использовать готовые подшипники из "мясорубки". Они все равно часто расшатываются. Отличный привод можно сделать из мощной дрели. Необходимо только проверить обратную связь, чтобы устройство надежно работало при любых условиях. Трубы иногда берут даже из металлолома, также потребуются многоточечные головки.
Силовой агрегат также может быть взят из:
- электродрели;
- от ударного гаечного ключа;
- от газовой дрели.
В любом случае практически невозможно обойтись без редуктора, еще больше снижающего скорость.
Редукторы также необходимы. Один адаптер помогает переключиться с привода на коробку передач. Другой соединяет силовую передачу со сваебойной машиной.
Опорный рычаг также является обязательным.
Что касается приводного устройства, то только устройства с:
- управлением скоростью вращения руля;
- минимальная мощность 2 кВт;
- опцией реверса (привод заднего хода).
Необходимы следующие инструменты
- Угловая шлифовальная машина;
- Сварочный аппарат (лучше всего подойдет бытовой инверторный);
- Набор гаечных ключей разных размеров;
- Оборудование для точных измерений.
Этапы изготовления

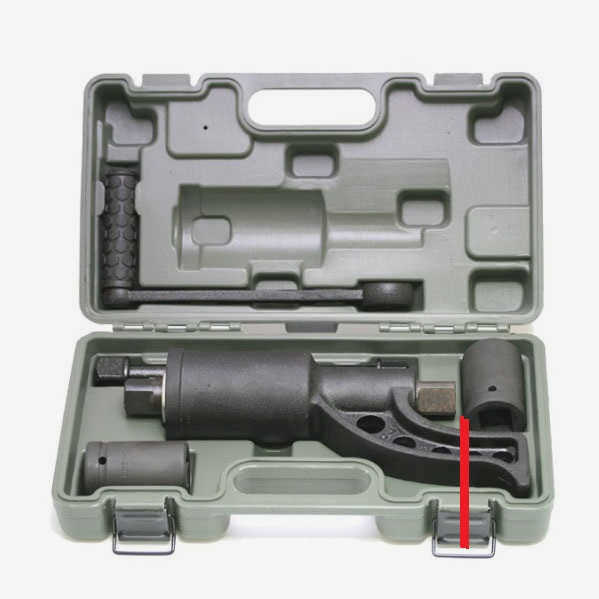

Сделать свакрут своими руками можно даже с помощью самой простой дрели – лучше, конечно, изделия Rebir или другой проверенной марки. Приобретя цилиндрический ключ для обслуживания грузовиков, соберите корпус, чтобы надежно состыковать его с дрелью. Этого можно добиться, сварив трубки между собой автогеном или инвертором. Необходимо лишь снабдить выступы винтами, чтобы легче монтировать само винтовое крепление. Верхняя крышка выполнена в строго съемном формате.

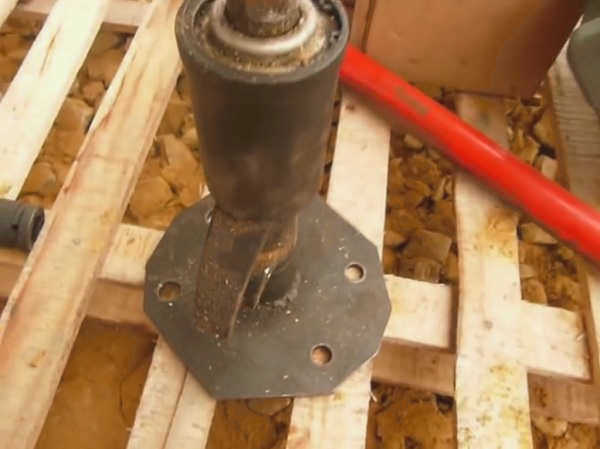

Следующим шагом является приваривание специальной гайки с конусом Морзе. (Если эта гайка не входит в комплект, ее необходимо приобрести).

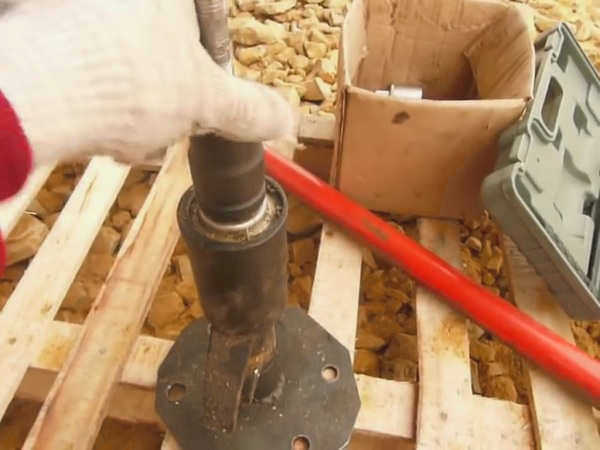

Затем, для изготовления свивера необходимо:

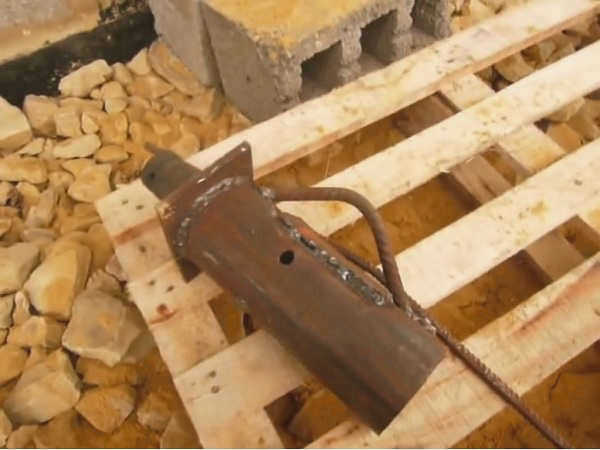

- приварить вторую головку к трубе;
- вырезать отверстие для "дужки", чтобы обеспечить хороший контакт со сваями;
- сделать внутри корпуса "мясорубки" резьбу категории М6;
- вкрутите в эту резьбу талрепы;
- подготовьте "ручку цепи" (это гораздо проще, чем возиться с формированием съемной ручки). – после этого можно приступать к работе с кольями.
Рама изготавливается из обрезков труб. Важно: убедитесь, что они не ржавые и не имеют других видимых дефектов. В противном случае стабильная работа инструмента не оправдана. Выбор коробки передач не так прост, как кажется. Самым важным – является достигаемый крутящий момент и скорость.
Необходимый механический крутящий момент зависит от грунтовых условий и сечения забиваемых свай. Импортные версии редукторов стоят дороже, а отечественные – экономичнее.
Выбор между этими двумя вариантами в основном является делом личного вкуса. Напомним: все сваебойные машины на основе шпонки недолговечны, поскольку первоначальные "доноры" рассчитаны на относительно кратковременную эксплуатацию.
По некоторым оценкам, сначала следует использовать циклоидные передачи.
Производители
К числу хорошо зарекомендовавших себя относятся следующие модели:
- "Aichi", "Krinner", "Iron", "Вихрь", "Умелец" – категория электродрели;
- "Торнадо" – небольшое устройство, работающее от сети 380 В или генератора мощностью 5,5 кВт, вкручивается в опоры диаметром до 150 мм;
- "Электро-Кабестан" (с бензо- или маслостанцией), наибольший диаметр сваи – 219 миллиметров;
- МГБ-50П – позволяет работать на грунте с категорией морозостойкости 4.
Критерии выбора
При выборе установки для забивания винтовых свай необходимо учитывать следующие характеристики
- мощность электропривода – от этого параметра зависит, с какими винтовыми сваями может справиться установка;
- рекомендации производителя по наибольшему диаметру и длине стержня.
Остальные характеристики также важны, но они оказывают основное влияние на удобство работы и лишь незначительно влияют на производительность и срок службы агрегата.
