Приточно вытяжной клапан для пластиковых окон

У приточно-вытяжного клапана для пластикового окна есть несколько незначительных недостатков:

Приточный клапан для пластикового окна своими руками: последовательность действий при изготовлении и установке клапана

Пластиковые окна имеют значительное преимущество по функциональности перед окнами из стекла с деревянными ставнями. Стильный внешний вид, хорошая звукоизоляция и способность поддерживать комфортную температуру в помещении независимо от внешних факторов – все это сделало пластиковые окна необходимыми и обязательными при строительстве новых домов.

Однако у них есть и некоторые недостатки. В частности, существуют проблемы с естественной вентиляцией, что может привести к различным последствиям, влияющим на микроклимат помещения и здоровье людей. Однако их можно предотвратить без помощи профессионалов, обеспечив дополнительный приток воздуха. Установить приточный клапан в пластиковое окно можно своими руками, используя подручные средства.

А что для этого нужно и как правильно выполнить установку – обо всем этом мы подробно поговорим в нашей статье. Также мы поговорим об изготовлении самодельного клапана и его эффективности.

Функция приточного оконного клапана

Циркуляция воздуха в закрытом помещении не только обеспечивает регулярный обмен насыщенного углекислым газом воздуха на свежий, богатый кислородом, но и предотвращает

• образование конденсата на окнах конденсат, образующийся в результате разницы температур внутри и снаружи;
• образованиеплесень с: конденсат на окнах в результате разницы температур внутри и снаружи; образование плесени на окнах из-за высокого уровня влажности в помещении;
• наличие затхлого воздухаи повышенное содержание микроорганизмов и токсичных веществ в воздухе;
• физиологическая нехватка кислородаприводящий к повышенной утомляемости и головным болям.

Постоянная естественная приточно-вытяжная система, предусмотренная в каждом доме, должна обеспечивать непрерывный, систематический воздухообмен.

Вентиляционные каналы, которые обычно находятся в кухнях, ванных комнатах и туалетах, втягивают теплый, загрязненный воздух за счет естественной тяги. Эта тяга может создаваться открытыми окнами или возможной фильтрацией воздуха через щели в рамах.

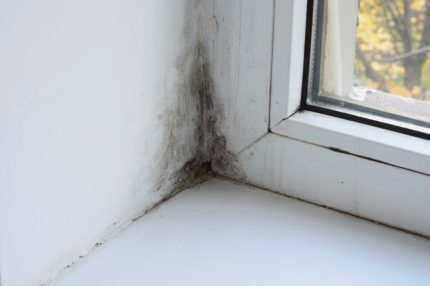

Отсутствие достаточной вентиляции приводит к образованию конденсата на оконном стекле, что приводит к повышению влажности и росту плесени. Однако использование средств от плесени помогает на некоторое время. Без надлежащей вентиляции плесень вернется.

В этом кроется основной недостаток естественной вентиляции – она была разработана в то время, когда существование пластиковых окон было невозможным.

Основанная на физических законах притока и оттока воздуха из помещения, она не способна функционировать, если

• система вентиляции не удаляет отработанный воздух в соответствии с расчетом (например, она загрязнена и требует очистки);
• приток наружного воздуха недостаточен.

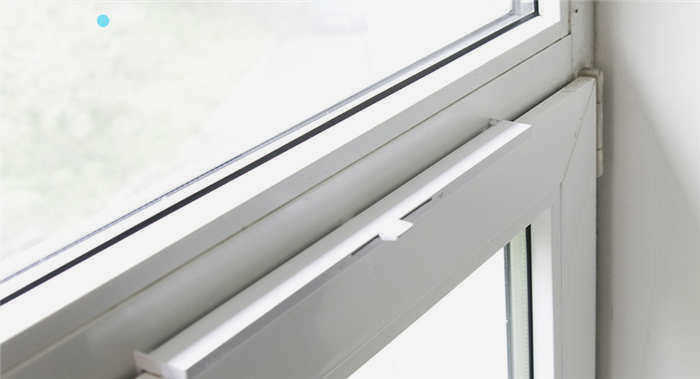

Конструкция приточного клапана

Приточные клапаны для пластиковых окон являются наиболее распространенными в быту и состоят из следующих компонентов:

• Воздухозаборник. Исходя из названия, понятно, что функция этого устройства заключается в поступлении чистого воздуха с улицы. Оно располагается снаружи помещения на внешней стороне пластиковой рамы;
• Козырек для воздухозаборника. Необходим для того, чтобы осадки, грязь и пыль не попадали в отверстия этого элемента;
• Телескопический воздуховод, через который воздух поступает в помещение. Это трубка, фрезерованная в корпус пластикового окна и закрепленная специальной втулкой;
• Внутренний блок, который необходим для активации воздуха в помещении. Он поставляется в комплекте с выходным соплом, фильтрующим элементом и регулятором. Устанавливается на внутренней стороне рамы.

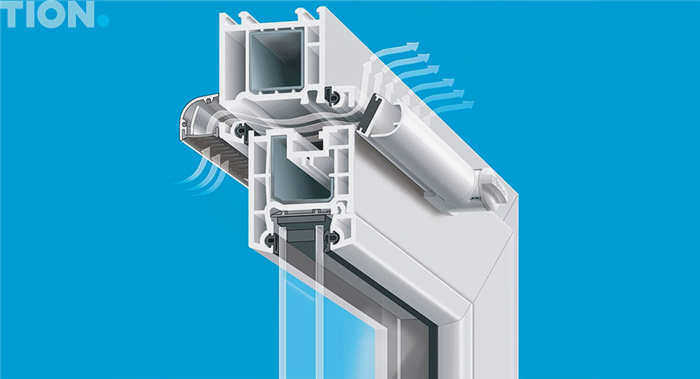

Как работает приточный клапан

Принцип работы такого оконного проветривателя заключается в том, что чистый наружный воздух поступает в помещение, а углекислый газ и теплый воздух вытесняются из помещения через вентиляционные отверстия за счет разницы давлений. Поэтому естественная работа вентиляционного клапана для пластиковых окон возможна только тогда, когда температура наружного воздуха не превышает +5ͦС. При более высоких значениях необходимая разница давлений не возникает, поэтому клапан на окне работает только принудительно. Необходимость в нем ограничена, поскольку вы можете просто открыть окно, не нарушая комфортабельности помещения.

Эффективность вентиляционного клапана для пластиковых окон также зависит от правильной установки. Монтаж совсем не сложен, но все же требует точных манипуляций. Например, процедура установки щелевого вентиляционного клапана на пластиковые окна выглядит следующим образом:

• удаление части уплотнителя на оконной раме и створке, где будет крепиться устройство;
• приклеивание нового, более тонкого уплотнителя;
• закрепление самого клапана на новой прокладке.

Оконный приточный клапан можно установить и другим способом. Старый стеклопакет вынимается из рамы, а на его место устанавливается новый, меньшего размера. Образовавшийся зазор заполняется пластиковым оконным вентилятором. Этот способ более экономичен и больше подходит, если вам нужно заменить все окно или только стеклопакеты.

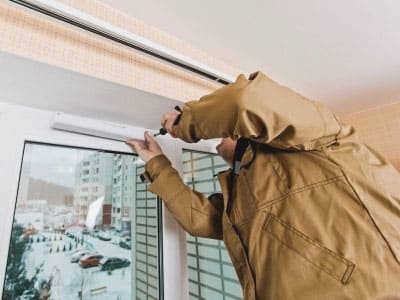

Установка приточного клапана на пластиковое окно

Установить приточный клапан можно двумя способами: с фрезеровкой (придется сделать отверстие в оконном блоке; возможно, понадобится помощь профессионалов) и без фрезеровки. Второй способ самый простой, с ним вы сможете установить клапан на окна ПВХ своими руками за считанные минуты. Вам понадобятся:

• боксерский резак;
• крестовая отвертка;
• линейка.

1. Отрежьте канцелярским ножом отрезок стандартной прокладки, равный длине клапана на раме.
2. Приклейте новую прокладку на место старой – она поставляется вместе с клапаном воздухозаборника.
3. Таким же образом удалите излишки прокладки с крыла.
4. Вставьте заглушки из комплекта в паз на крыле, где находилась старая прокладка.
5. Прикрепите заслонку к верхней части створки (кронштейны должны быть обращены к окну). Закрепите ее с помощью саморезов, входящих в комплект.
6. Установите новую прокладку между кронштейнами.

Плюсы и минусы приточного клапана

Мнения о приточных клапанах варьируются от восторженных до агрессивно разочарованных. Почти все пользователи перечисляют одни и те же преимущества и недостатки. Преимущества:

• В отличие от микропроветривания или проветривания при открытых окнах, при работе приточного клапана в квартире нет сквозняков.
• Приток свежего воздуха осуществляется бесперебойно, что положительно сказывается на микроклимате квартиры. Влажность в доме нормализуется, а риск появления плесени на стенах снижается.
• Прибор прост в установке и эксплуатации.
• Снижается риск образования конденсата на окнах.

• Зимой некоторые модели клапанов могут замерзать.
• Если у вас установлен ручной клапан, вам придется часто регулировать его в зависимости от погодных условий, количества людей в помещении (т.е. от уровня углекислого газа в воздухе) и других климатических показателей. Поскольку клапан расположен в верхней части окна, для регулировки устройства вам, возможно, придется встать на стул или лестницу – все зависит от высоты самих окон.
• Устройство обычно не оснащено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и другие загрязняющие вещества.

Как видим, проветриватели для пластиковых окон имеют свои преимущества и недостатки. Естественно, возникает вопрос: стоит ли остановить свой выбор на них? Какие другие устройства
которые обеспечат приток свежего воздуха и кислорода?

Варианты установки клапанов

Приточный клапан может быть установлен на окно в доме двумя способами – с фрезеровкой и без нее. В обоих случаях установка должна выполняться аккуратно, чтобы не повредить изоляцию. Лучше всего это делать в теплую погоду и удобнее на снятой створке.

Без фрезеровки

Установка проветривателя без фрезеровки под силу любому человеку с минимальными навыками рукоделия. Потребуется линейка, карандаш, ножницы для резки картона, шуруповерт или отвертка.

Установка производится следующим образом:

1. Приложите клапан к уплотнителю и отметьте края карандашом. Обычно его устанавливают посередине створки, но если створка узкая, сдвиньте его в сторону, чтобы он не мешал фурнитуре.
2. Размеченную часть уплотнителя вырезают коробкорезом.
3. Шпильки устанавливаются по краю и в центре отверстия.
4. Снимите защитную пленку с клейкой ленты на обратной стороне воздухозаборника.
5. Приклейте клапан к отверстию и закрепите его саморезами к шпилькам.
6. Замените прокладку под клапаном двумя отдельными короткими кусками, а на раме – более узким куском.

В комплект входит все необходимое для установки – сам клапан, три куска уплотнителя (один длинный и два коротких), саморезы и дюбели.

С фрезеровкой

Установить фрезерованный диффузор на пластиковое окно сложнее. Для этого необходимы специальные инструменты (электродрель с насадками, лобзик, напильник, герметик и шаблон) и навык. Профессионалы сделают эту работу быстро и качественно.

Если у вас под рукой есть все необходимое и вы имеете опыт подобной работы, вы можете выполнить установку самостоятельно:

1. Снимите створку с петель. Удобнее установить ее в вертикальном или слегка наклонном положении.
2. Снимите часть фурнитуры (ножницы, уголки) и молдинги, чтобы они не мешали прокладке.
3. Подготовьте фанерный шаблон для разметки.
4. Используя шаблон, отметьте места входа воздухозаборника на крыле.
5. Просверлите несколько отверстий (торцевые отверстия и отверстия между отверстиями) в ряд в соответствии с отметками.
6. Соедините отверстия с помощью лобзика.
7. Повторите действия на обшивке каркаса.
8. Заполните открытые камеры внутри профиля герметиком, чтобы предотвратить попадание влаги внутрь рамы. Герметик также предотвратит свист при прохождении воздуха.
9. Установите монтажную рейку, нанеся герметик на заднюю часть рейки.
10. Закрепите монтажную рейку с помощью саморезов.
11. Притяните выпускной узел (внутренний) к раме и закрепите крепеж на монтажной рейке.
12. Убедитесь, что клапан расположен ровно, а соединение надежно.
13. Прикрутите крышку к внешней стороне рамы.
14. Заполните соединения герметиком.

Уход и обслуживание вентиляционного устройства

Окна с вентиляционными клапанами не теряют своих свойств. Они такие же теплые, тихие, красивые и простые в уходе. Все, что вам нужно делать, – это дважды в год протирать рамы влажной тряпкой и через такие же промежутки времени пылесосить воздухозаборники. Используйте влажную ткань, чтобы вытереть грязь с внутренней стороны, и пылесос или щетку, чтобы удалить пыль с внешней решетки. Не используйте бытовую химию, не мойте клапан под проточной водой и не замачивайте его отдельные компоненты.

Устанавливать ли приточный клапан на окне или нет? Решение остается за пользователем. Он не заменит кондиционер, но избавит от необходимости постоянного проветривания, устранит сквозняки, которые могут стать причиной простуды, и создаст здоровый микроклимат в доме.
