Основное различие между углублением и отверстием заключается в том, что отверстие прорезает всю толщину конструкции. В случае семейства углублений можно задать глубину с помощью параметра "INJ_OutHole_Depth" (Рисунок – Углубление и отверстие/люк).
Как вырезать люк в плите перекрытия в одноквартирном доме?

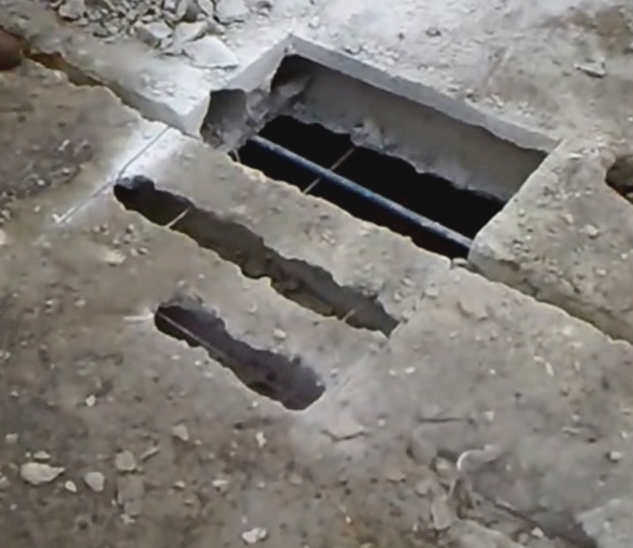

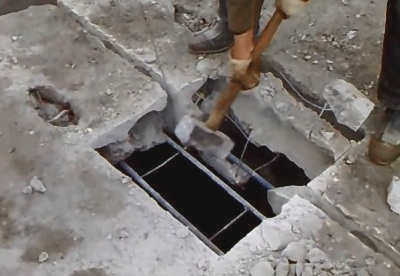

Часто возникает необходимость сделать различные отверстия в плите перекрытия: для вентиляционных каналов, для доступа на чердак, для установки межпотолочных лестниц и т.д. Вырезать люк в плите перекрытия довольно просто. Сначала на перекрытии делаются небольшие надрезы в продольном и поперечном направлениях, после чего можно приступать к вырезанию и резке арматуры. Чтобы минимизировать потерю прочности при формировании люка в плите перекрытия, его обычно делают на стыке двух плит. Если люк имеет прямоугольную, а не квадратную форму, необходимо позаботиться о том, чтобы он располагался вдоль плит перекрытия, а не поперек.
Особенности пустотных плит перекрытия
При устройстве проема необходимо учитывать тип плиты перекрытия, в которой будет сделан люк. Их существует несколько:
- ПК – перекрытия, выполненные опалубочным методом;
- ПБ – перекрытия балочного типа, выполненные безопалубочным методом на стальных стойках и армированные тросами.
Основное отличие заключается в том, что плиты ПБ не имеют поперечного армирования, поэтому их можно легко разрезать, даже под углом. Их устойчивость к образованию трещин значительно повышается, а свободный прогиб сводится к минимуму. По сравнению с плитами ПК они имеют более ровную поверхность и более четкую геометрию.
Рекомендации по сверлению отверстий в несущих стенах и перекрытиях

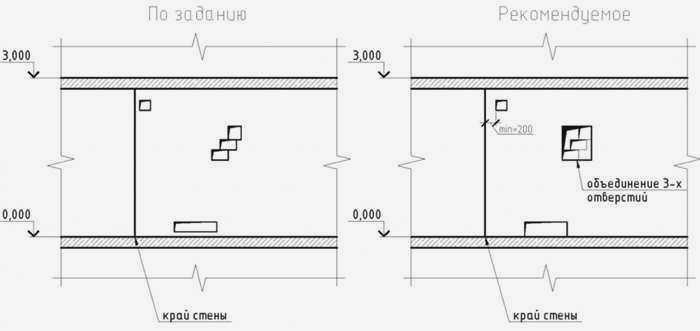

Рекомендации по сверлению отверстий в сплошных стенахсм. рисунок ниже. рисунок ниже) :
- Не допускается сверление отверстий в колоннах, пилонах и мембранах жесткости.

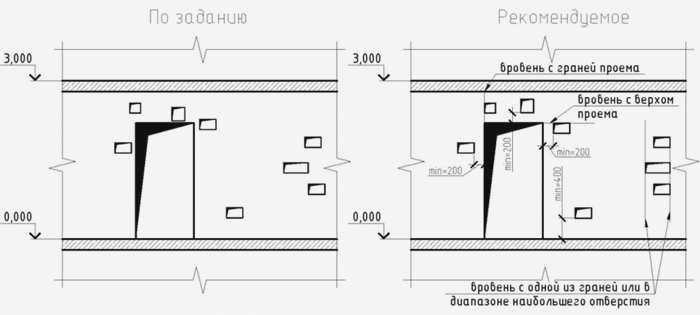

- Избегайте отверстий в пределах 200 мм от торцов стен и деформационных швов.

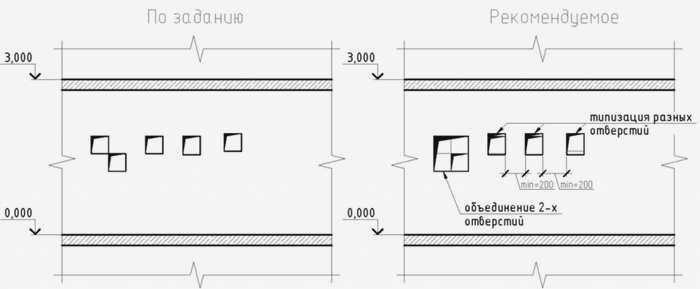

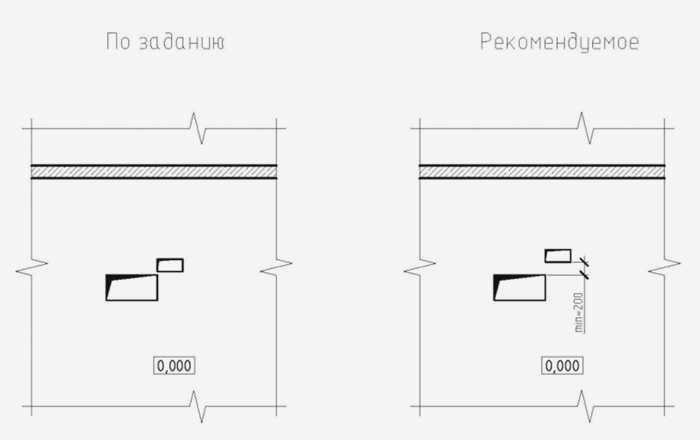

- Соблюдайте расстояние между соседними отверстиями не менее 200 мм.

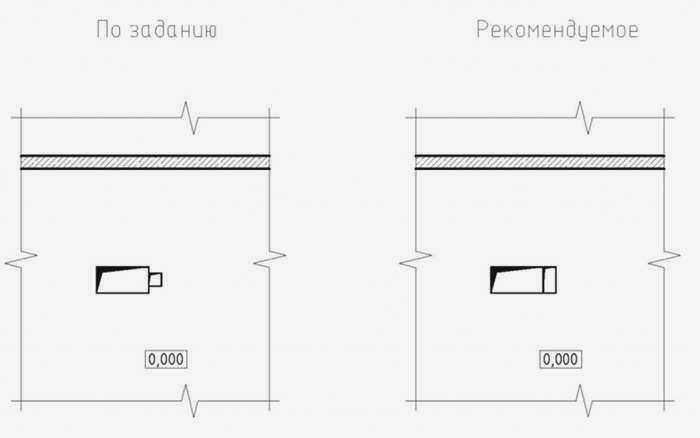

- Объединяйте соседние отверстия в одно.

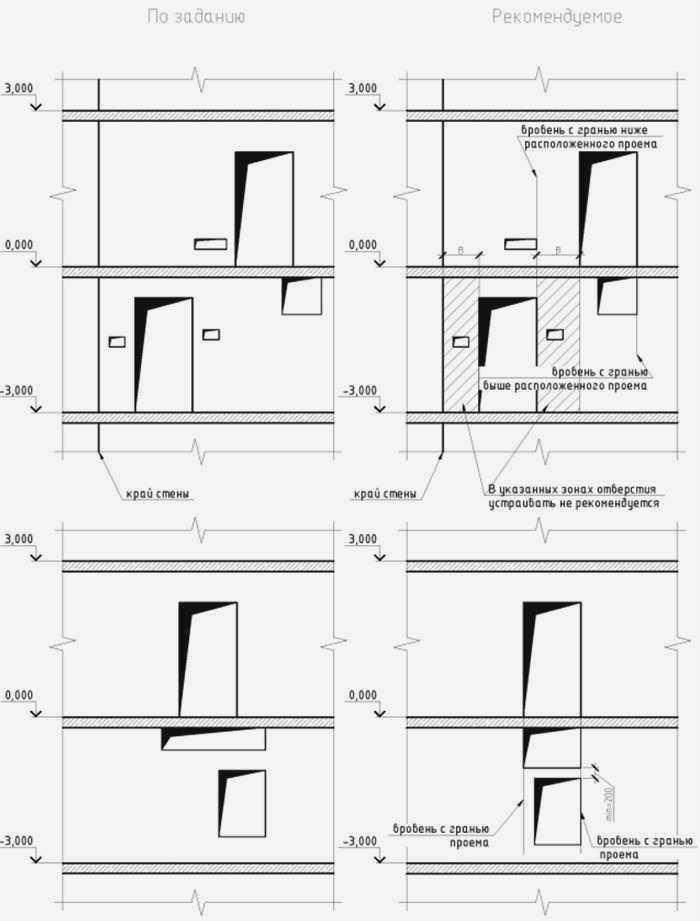

- При размещении отверстий в ряд старайтесь, чтобы они находились на одной высоте.
- Располагайте отверстия на уровне ниже дверного проема, в пределах ширины двери.

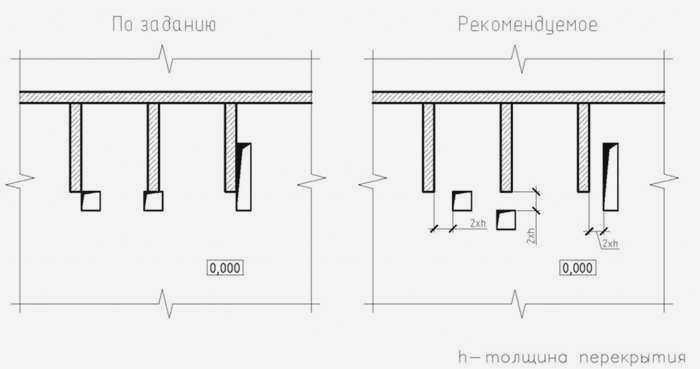

- Не располагайте отверстия в перекрытиях, рядом со стенами, на расстоянии менее толщины перекрытия, умноженной на два.

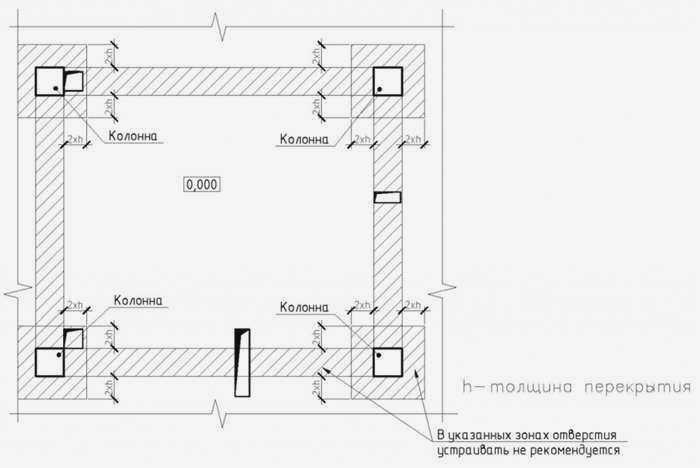

- Не располагайте отверстия в перекрытиях рядом с колоннами на расстоянии менее двойной толщины перекрытия.
- Не размещайте отверстия в перекрытиях в зонах между колоннами.
Вставка отверстий в модель и расчетную схему
- После достижения стадии P инженеры (DM-MEP) отверстия со стадии P должны быть проанализированы, а предварительные размеры отверстий подтверждены/скорректированы.
- Отверстия размером более 400 мм должны быть внесены в план проектирования в соответствии с этапом Р. Отверстия должны быть указаны в соответствии с этапом Р только после подтверждения со стороны инженеров.
- Семейство отверстий должно быть позиционировано относительно уровня, на котором оно фактически находится.
- Перед передачей модели отверстия в работу DMMDXF, в который переносятся отверстия, выполняется проверка файла отверстий по контрольному списку:
- Проверьте совместимость отверстий с рабочими наборами;
- проверьте, что обязательные параметры и параметры в таблице Таблица – Обязательные параметры;
- проверить правильность соединения отверстий нескольких секций
- проверить правильность установки фильтров параметром INJ_Output_Number_Imputation для последней и предпоследней итерации. Имя таких фильтров включает постфикс "Other", "Last", "Penultimate":
- проверьте правильность заполнения параметра INJ_Output_Number_Imputation для отверстий (см. "Контроль качества" для получения дополнительной информации). "Контроль качества );
- Проверьте правильность схемы расположения отверстий в соответствии с разделом "Проверка назначения отверстий".;
- Проверьте правильность совмещения отверстий в валах (исключите незначительное смещение отверстий относительно друг друга).
