Что такое ревизионная заглушка и как ее следует устанавливать?
Канализационная ревизионная заглушка необходима для удобства прочистки канализационных труб, например, стояков. Что это такое и как ее установить, мы рассмотрим в этой статье!

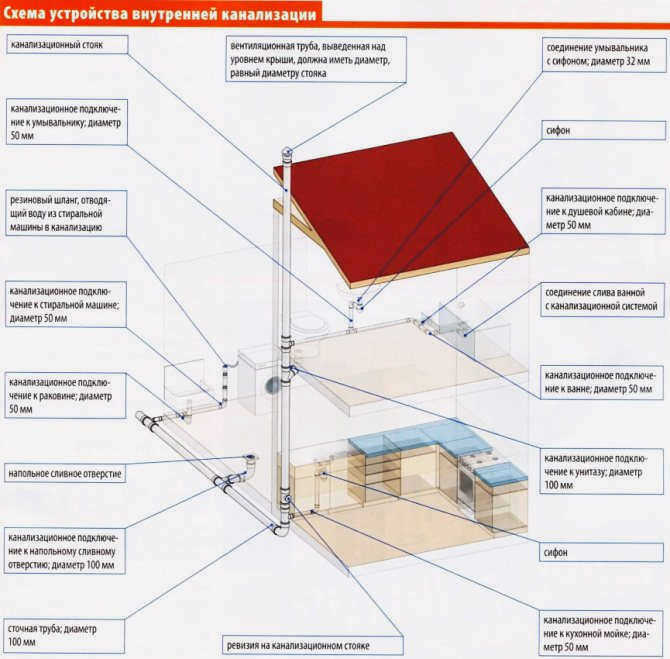

Канализационная система – очень ответственная часть благоустройства дома. Любые проблемы, засоры или другие вопросы должны решаться в считанные минуты. Поскольку канализация представляет собой сложную и разветвленную сеть труб, необходимо иметь специальное оборудование, обеспечивающее доступ к любой точке трубы для прочистки. Инспекция канализационных труб – это такое оборудование, которое позволяет быстро и легко решать проблемы. Давайте подробнее рассмотрим эту важную тему.

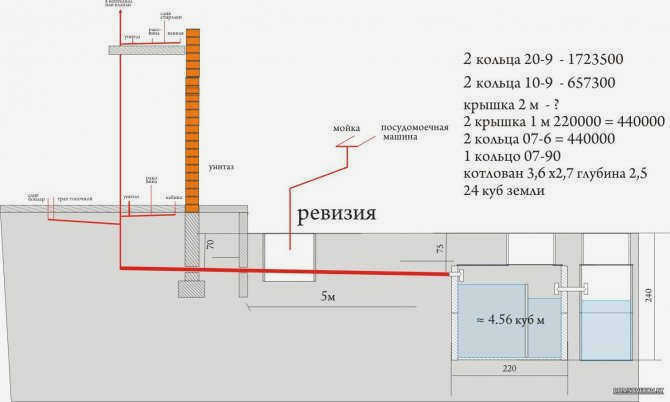

Что такое инспекция
Прежде всего, важно понять, что такое инспекция канализации. По сути, это тройник, центральная часть которого не используется для соединения патрубков, а служит люком, обеспечивающим доступ к внутренней части канализационной системы. Этот люк оснащен крышкой, которая крепится 4 винтами или резьбой. Крышка люка является не только необходимым, удобным и полезным элементом, ее наличие обусловлено требованиями СНиП (в частности СНиП 2.04.01-85) и других нормативных актов. Согласно нормативам, ревизия устанавливается:

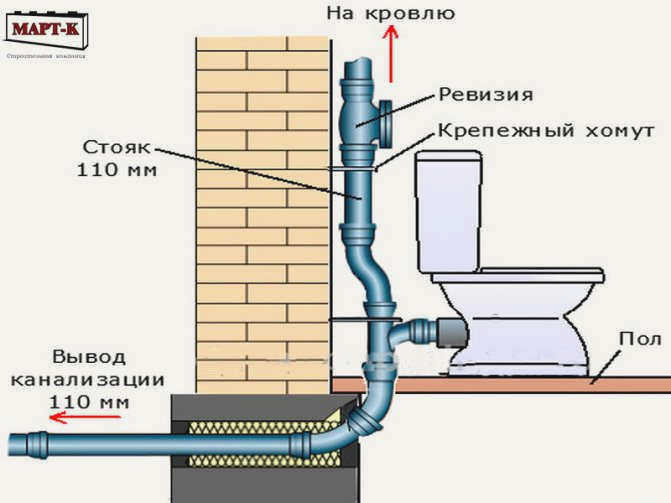

- На канализационном стояке верхних и нижних этажей;
- В зданиях, имеющих более 5 этажей, ревизионные колодцы должны устанавливаться через каждые 3 этажа;
- на горизонтальных трубах диаметром 50 мм, отводящих сточные воды, не реже чем через каждые 15 метров должен быть расположен канализационный ревизионный люк;
- на трубопроводах, транспортирующих бытовые стоки, расстояние между внутренней очисткой канализации и укрепительными сооружениями составляет 12 м;
- для дождевых или промышленных сточных вод расстояние не должно превышать 10 м;
- на горизонтальных выпусках, ведущих к нескольким (3 и более) санитарным установкам, которые не оснащены собственным оборудованием для доступа к системе.
Для выполнения этих требований количество ревизий (сервисных отверстий) в системе должно быть рассчитано и внесено в рабочий чертеж уже на этапе проектирования.
Что такое ревизия
В старых чугунных трубопроводах ревизионная муфта представляла собой прямоугольное окно, которое закрывалось герметичной крышкой. Крышка фланцевого тройника крепилась четырьмя винтами. Сегодня использование чугунных труб и фитингов практически вышло из употребления. На смену металлическим изделиям пришли изделия из пластмассы, чьи свойства лучше с точки зрения качества. Канализационная ревизия также претерпела изменение формы. Замена прямоугольного отверстия на круглое упростила производство детали и ее обработку.
Читайте также:
Канализационный аэратор: принцип работы воздушного клапана

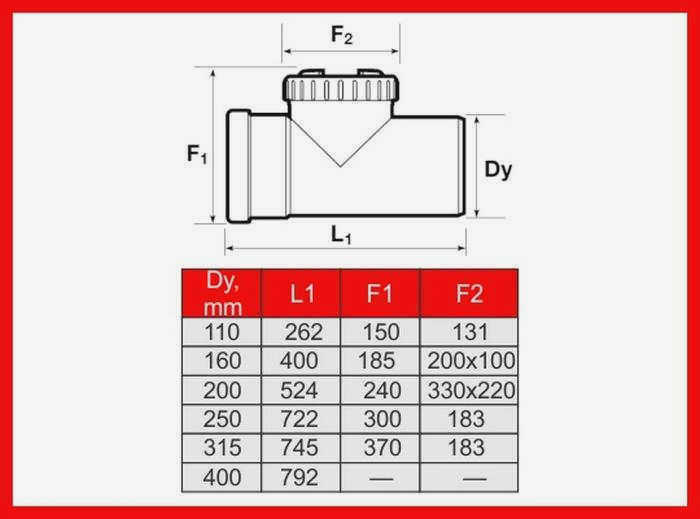

Основные формы и размеры

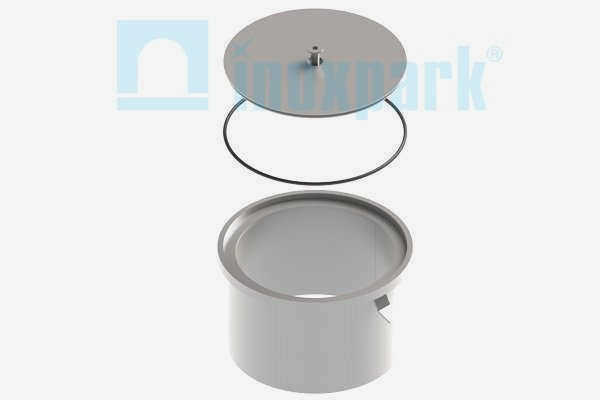

Чугунные элементы труб все еще используются в старых зданиях, где канализационная система не была заменена на пластиковую. Новая крышка сливного клапана отличается от своего металлического аналога. Она имеет круглую форму и крепится к патрубку с помощью резьбы. Чугунная крышка, напротив, прижимается к отверстию с помощью винтов, а для герметизации соединения используется резиновая прокладка. Современная система ревизии проста и надежна в использовании.

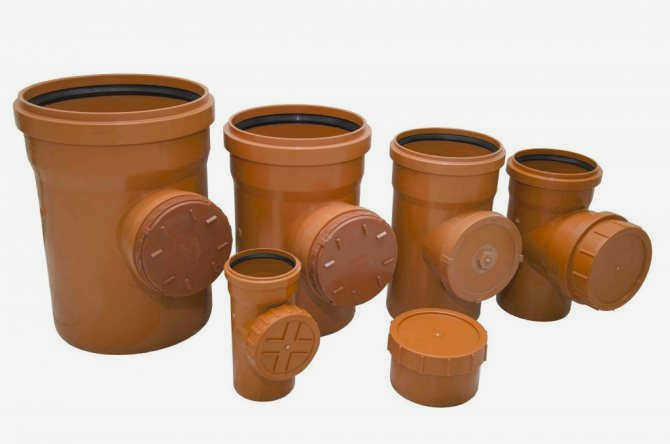

Сегодняшние ревизионные трубы для канализации изготавливаются из:
Полипропиленовый элемент трубы отличается хорошими эксплуатационными характеристиками. Полипропиленовый ревизионный фитинг имеет ряд преимуществ, а именно:
- он прекрасно переносит изменения температуры, даже до 95°C;
- Он не подвержен механическим повреждениям;
- срок службы до 50 лет.

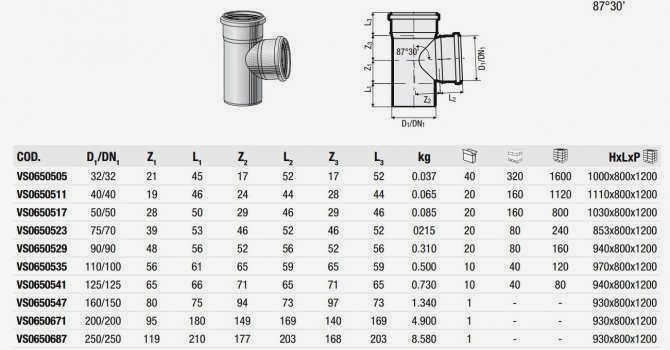

Полипропиленовые облицовки изготавливаются для труб с радиусом 55 мм для установки стояков и унитазов и с радиусом 25 мм для горизонтальных труб, подключенных к раковинам и ваннам.
Канализационная система может быть оснащена так называемым подметальным устройством, которое используется для прочистки засоров. Его характерная конструкция с наклонным коленом позволяет прокладывать трубу только в определенном направлении. Подметальные машины обычно устанавливаются в конечных точках системы. Отсутствие крышки заменяется колпачком, который фиксируется шпаклевкой. Трубочист может использоваться не только для прочистки засоров, но и для ремонта трубопроводов. Кроме того, деталь сконструирована таким образом, что направление прочистной трубы можно менять. Подобные детали можно отличить по отсутствию характерного косого изгиба.
Чугунные ревизии имеют ряд особенностей:

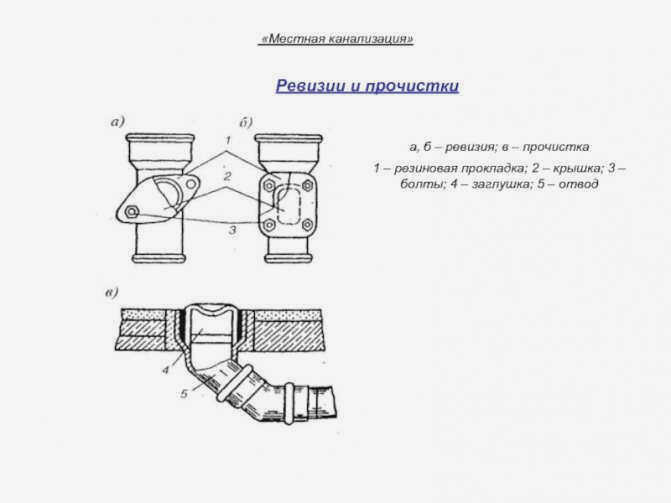

Различия между ревизией и очисткой
Канализационные системы достаточно сложны и должны быть оснащены различными степенями защиты для обеспечения бесперебойной работы и своевременного устранения засоров.
Дренажи и колодцы должны быть установлены в соответствии с действующими санитарными нормами.

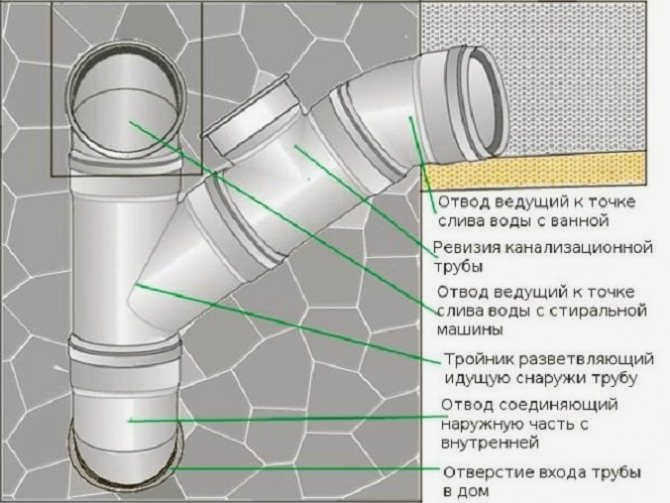

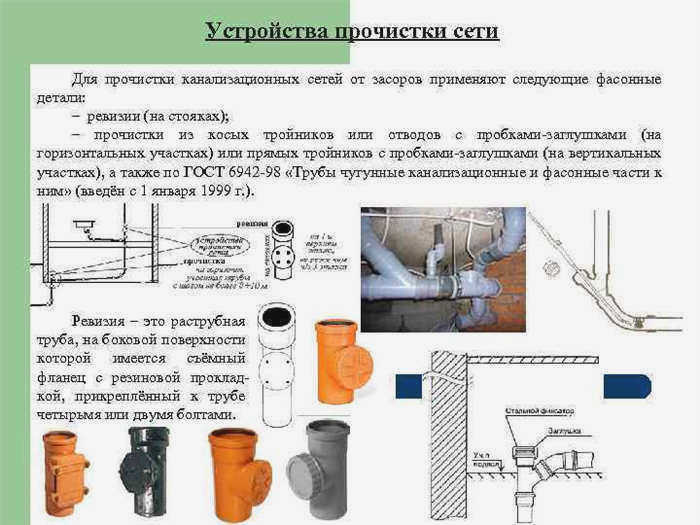

Эта арматура устанавливается в канализационных или очистных системах для более эффективного поиска засоров и препятствий. Облицовка – это окно, прорезанное в канализационной трубе. При необходимости вы всегда можете заглянуть через него, чтобы определить причину засора и устранить его. Маленький люк на канализационной трубе закрывается крышкой с резиновой прокладкой, которая навинчивается на корпус. Ревизия может быть установлена как на вертикальных, так и на горизонтальных участках системы. С помощью ревизии трубы можно чистить в обоих направлениях.
Канализационные изделия часто служат долго
Очиститель слива также напоминает окно, которое располагается в конце трубы и выше основного потока сточных вод. По сути, очиститель похож на диагональный тройник, который имеет один или два выхода, расположенных под определенным углом к горизонтальному участку трубы. Он обеспечивает работу трубы и ее свободный вход. Верхняя часть отвода уплотняется заглушкой на мастике для обеспечения герметичности конструкции. Устранение засора с помощью инструмента для прочистки труб производится в одном направлении.

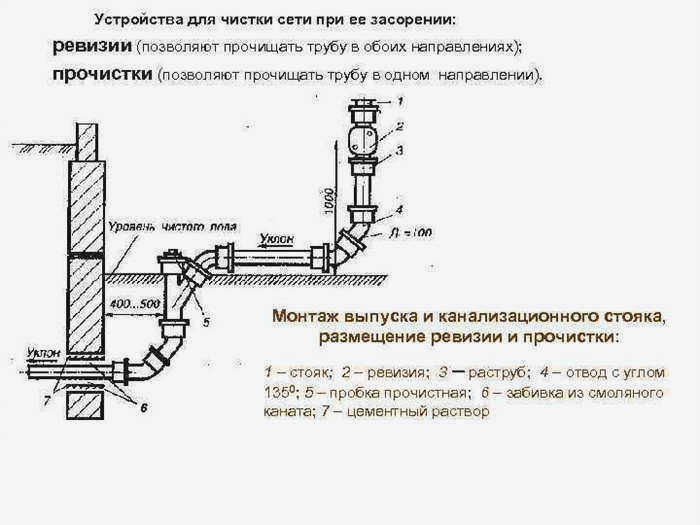

В чем разница между ревизией и прочисткой:
- Первое отличие исходит из этимологии слова: "ревизия" означает проверять, инспектировать, исследовать, в то время как "прочистка" означает чистить и удалять.
- Ревизия проводится на вертикальных и горизонтальных участках канализации. Прочистка может находиться только в горизонтальном участке.
- Когда речь идет об устранении засоров, ревизия более рентабельна, чем прочистка.
Особенности установки ревизии
Технологические требования
Инструкция по проектированию и монтажу канализационных систем (СНиП 2.04.01-85) требует обязательной установки данных фитингов в следующих случаях:
- при любом изгибе канализационной трубы на 45 градусов и более;

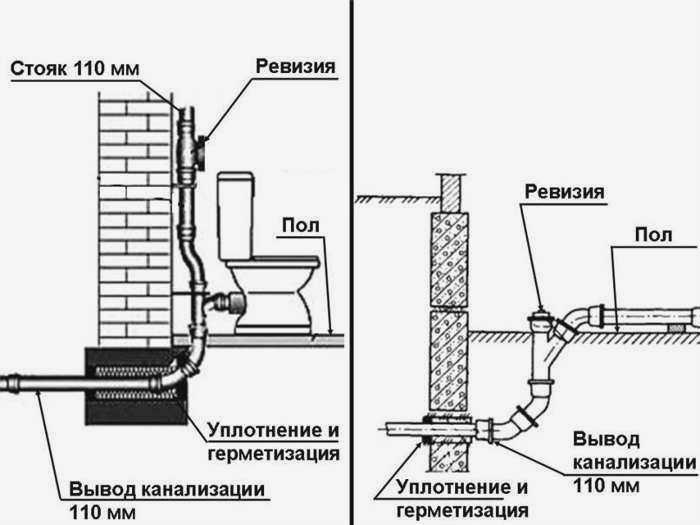

- у основания каждого стояка;
- у основания каждого стояка; – при соединении двух канализационных труб в одну
- на прямой трубе диаметром до 100 мм – каждые 15 метров; свыше 100 мм – каждые 30 метров;
- у сифона, установленного в конце частной канализационной системы.
Обратите внимание, что для скрытых труб необходимо установить люк размером не менее 30х40 см, чтобы обеспечить доступ для осмотра.

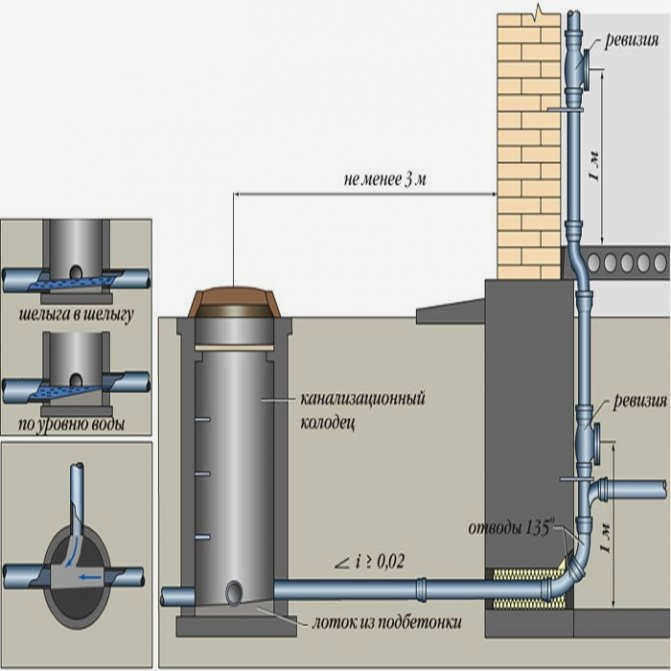

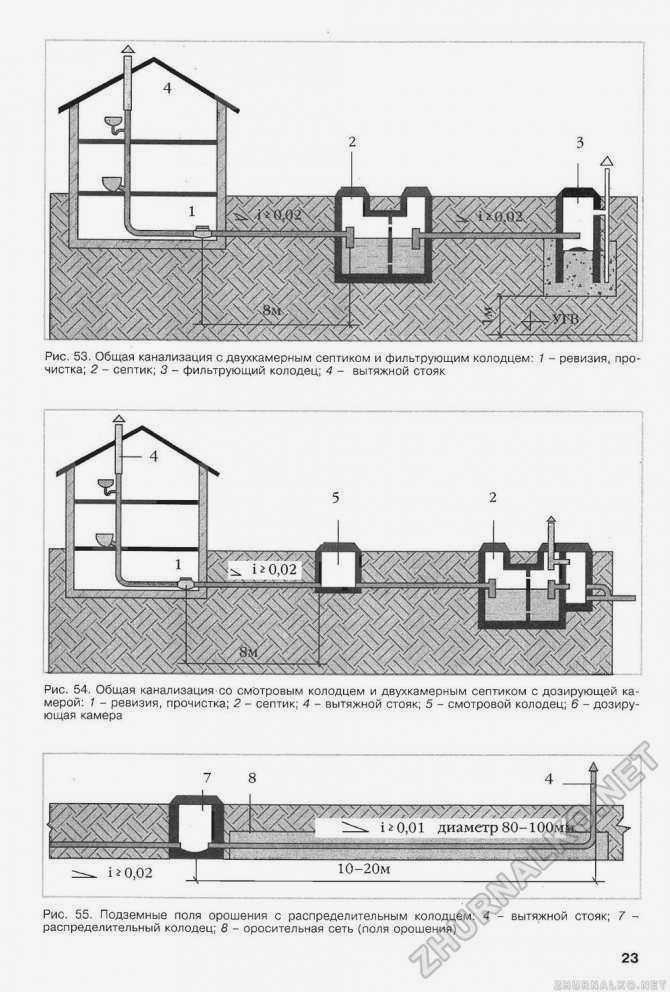

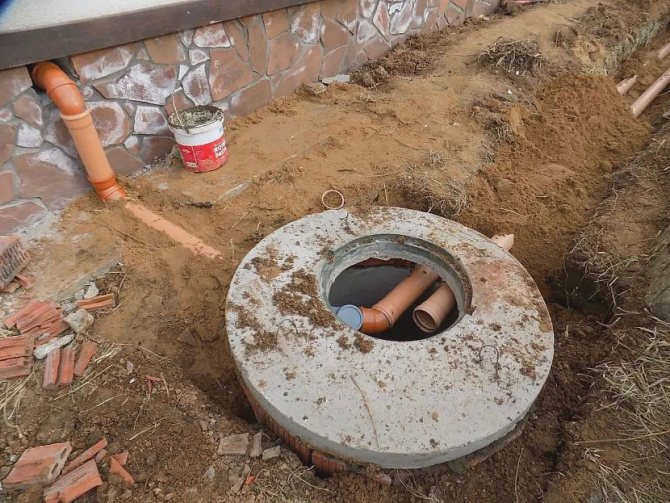

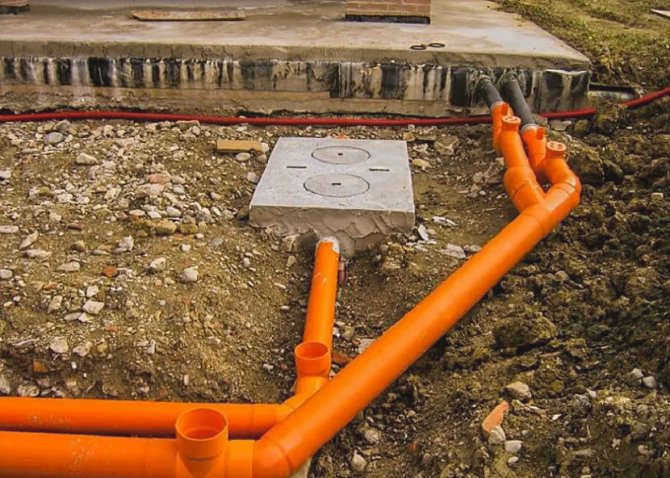

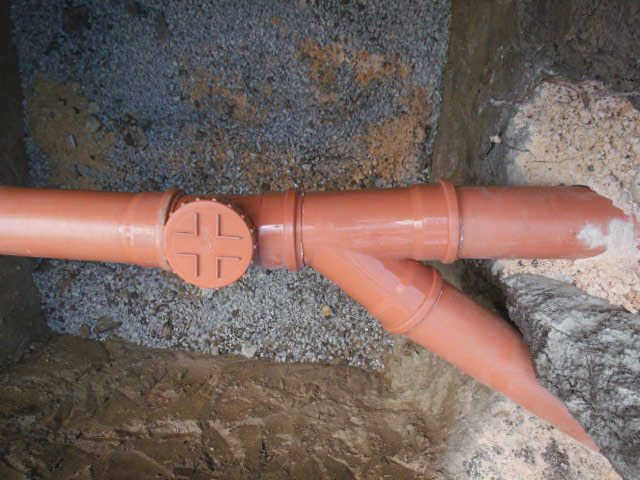

Осмотр труб наружной канализации
Как и в случае с внутренней канализацией, действуют следующие требования:
- центральные стояки – на первом этаже и на последнем этаже, если нет дополнительных ответвлений;
- центральные стояки с тройниками – на каждом этаже;
- на трубах, к которым подключено 3 и более сантехнических приборов – в начале участка;
- на поворотах – если участок трубы нельзя прочистить через другое отверстие.
Процесс установки
Установка инспекционного устройства в канализационной системе несложна:
- Очистите от пыли и мусора кран и гладкий конец трубы;
- Проверьте, есть ли на раструбе резиновое уплотнительное кольцо, которое необходимо для обеспечения герметичности системы;
- Нанесите герметик на гладкий конец трубы и вставьте его в кран до упора;
Для установки просто вставьте гладкий конец в кран.
- Отметьте на трубе место, где будет находиться выемка для крана;
- Оттяните трубу назад примерно на 1 см.
