Чтобы разместить плиту ближе к стене, достаточно обложить ее огнеупорным кирпичом (шамотным кирпичом). В обоих случаях необходимо позаботиться о негорючем и прочном фундаменте. В месте прохождения трубы через потолок устанавливается кожух из минеральной ваты. Такой изоляции достаточно для отопления до 1000⁰C. Запас прочности более чем внушительный.
Проект коттеджа с чертежами альфа-плана
Я проектирую частные дома А-образной формы – своего рода коттеджи. И мне кажется, что более оригинального жилища не существует.
Треугольные дома были популярны за рубежом в 1950-1970-е годы, а сейчас появилась мода на них в России. Бытует мнение, что А-образные дома подходят только для дачи, но это не так: многие мои знакомые живут в них круглый год. Такие дома строятся по деревянно-каркасной технологии, поэтому они легкие и теплые. Они выглядят фантастически на фоне типичной и надоевшей архитектуры частного сектора.
По моим проектам было построено около 200 треугольных домов. Я расскажу об их строительстве, стоимости строительства и типичных ошибках.
Что вы узнаете
- Что такое А-образная рама
- Являются ли А-каркас, треугольный дом и двухквартирный дом одним и тем же?

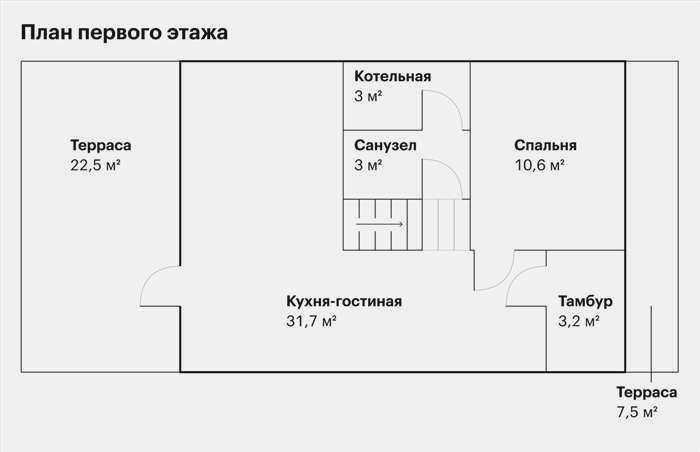

- Планирование и организация пространства в каркасных домах
- Особенности строительства А-каркасного дома
- Ошибки при строительстве А-каркасных домов
- Сколько стоит построить А-образный дом?
- Сколько стоит эксплуатация А-образного дома?
- Как зарегистрировать А-образный дом
- Плюсы и минусы А-образного дома
 |

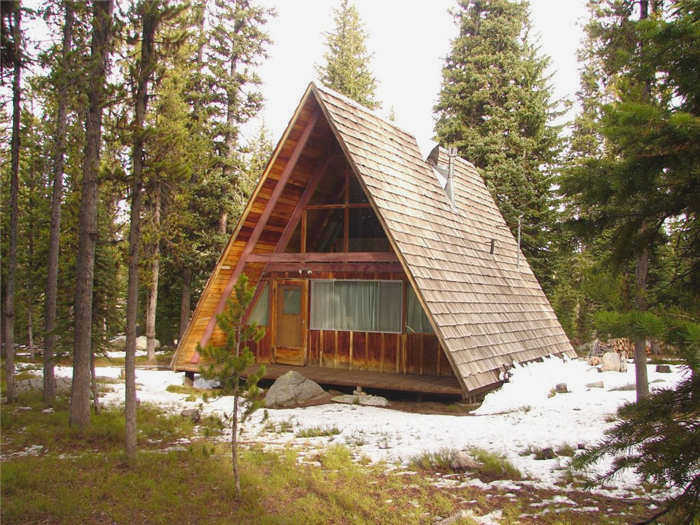

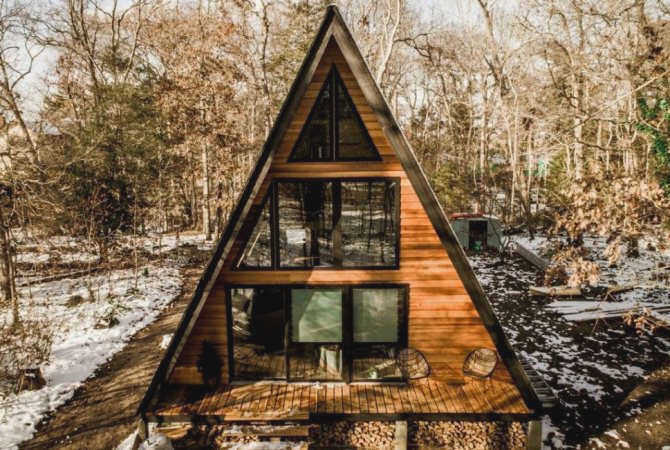

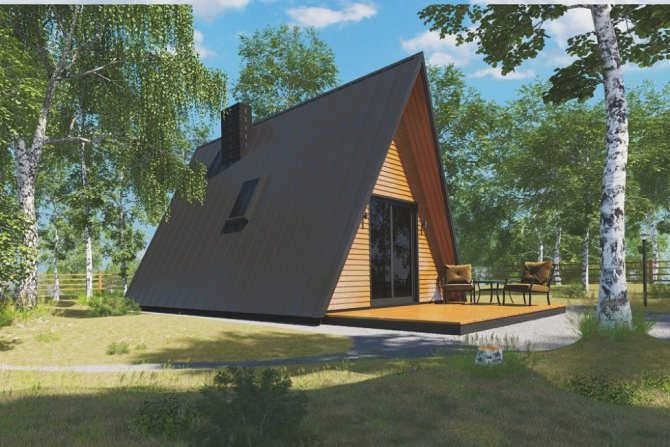

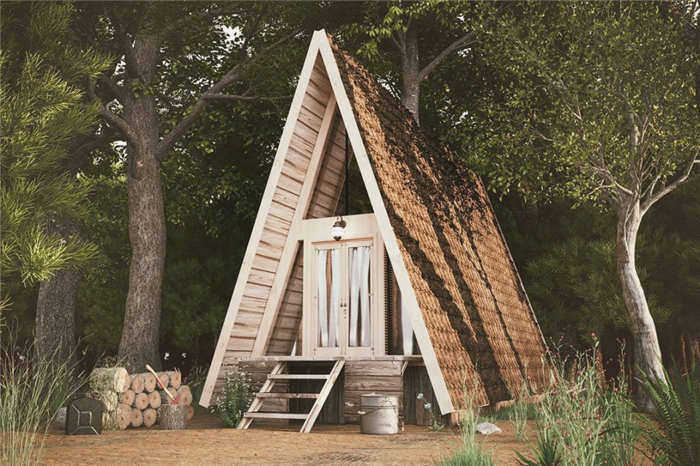

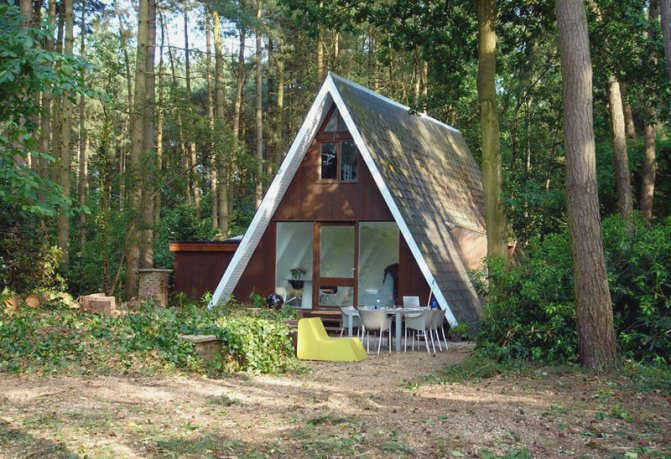

Что такое А-образный дом

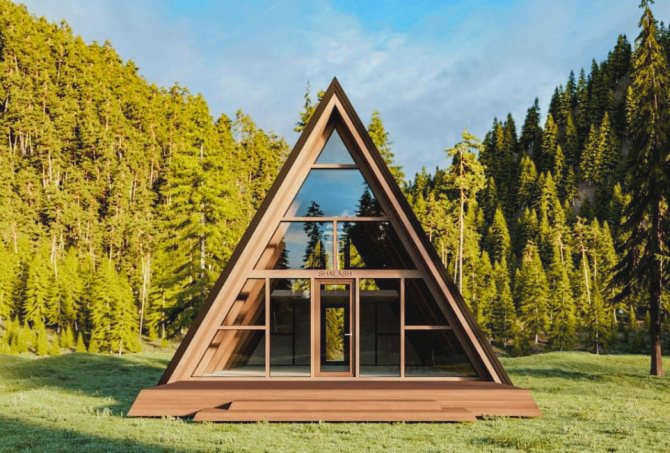

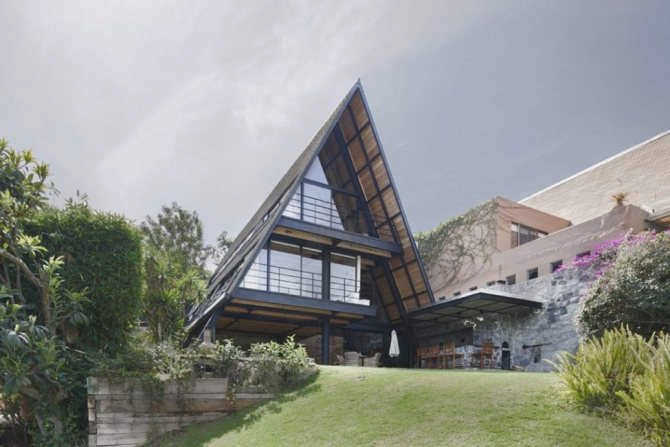

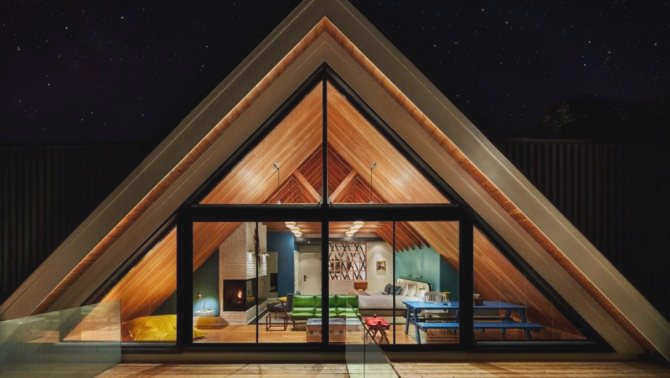

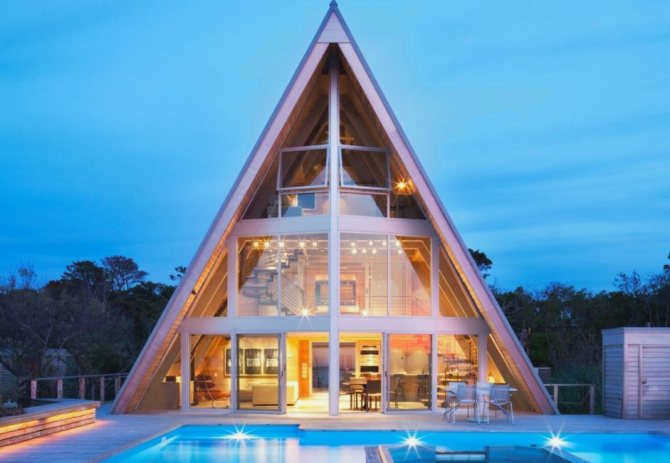

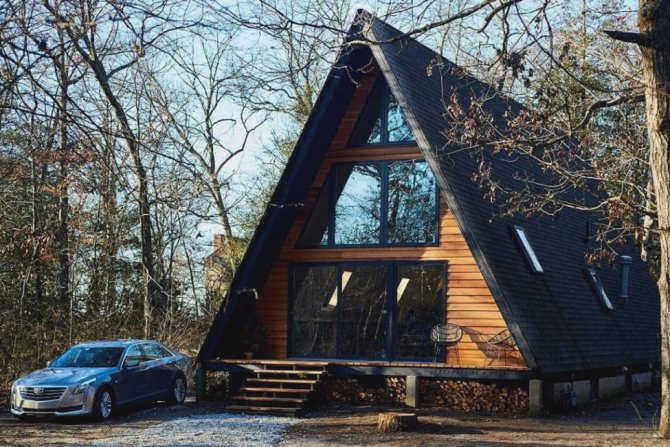

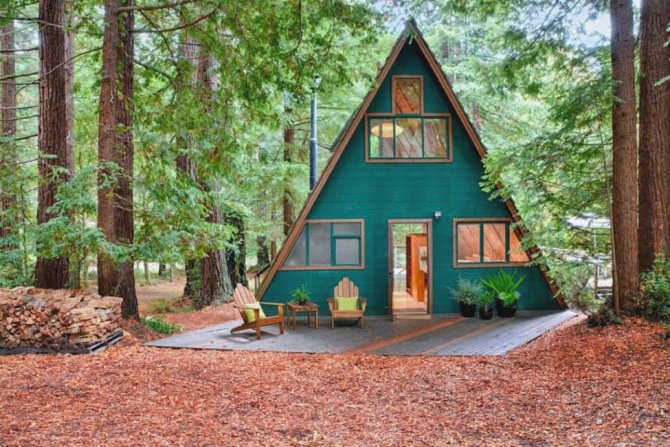

В отличие от обычного прямоугольного дома, А-образный дом не имеет двух стен – их роль выполняет двускатная крыша, которая простирается от конька до фундамента. Иногда люди даже говорят мне: "Я вижу крышу, но где же дом?". Кроме того, в современных домах типа А фронтонные стены часто выполняются с панорамным остеклением. Получается, что двух других стен, строго говоря, тоже не существует.
Классический дом типа А имеет площадь 50-60 м² и высоту 6-10 метров. В доме два этажа; второй этаж обычно используется для сна, так как там не всегда можно стоять в полный рост. Дом идеально подходит для семьи из двух или трех человек. Можно построить и более просторный дом типа А, в котором с комфортом разместится большая семья.
Все, что вам нужно знать о недвижимости
Читайте лучшие статьи о покупке, продаже, аренде и дизайне собственного дома в вашем почтовом ящике по вторникам. Бесплатно
Дома в форме буквы А строились во многих странах, но пика популярности достигли в США после Второй мировой войны. Американцы использовали их как летние дома и часто размещали их возле водоемов. Эти дома не были утеплены и не имели центрального отопления, что делало их более доступными.

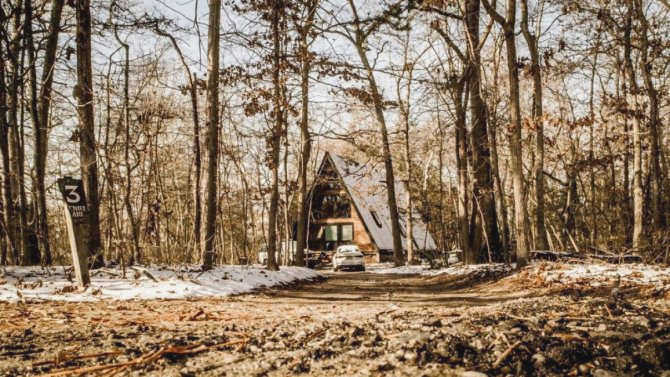

Затем производители начали предлагать сборные дома, которые изготавливались на заводе и собирались на месте за несколько выходных. В результате начался бум А-домов: их строили как частные лица, так и целые базы отдыха. В 1970-х годах мода на А-домики пошла на убыль. Многие из них были потеряны в Соединенных Штатах, а некоторые до сих пор стоят – их владельцы реконструировали их.
 |
Варианты проектов
- 3
- 2
- .
Площадь
144.5 м²
G134
- 3
- 2
- .
Площадь
144.5 м²
G134a
ДОСТУПНА ЗЕРКАЛЬНАЯ ВЕРСИЯ.
Бесплатные проекты! При покупке проекта дома вы можете выбрать три дополнительных бесплатных проекта вспомогательных зданий из каталога.
Комментарии 7
Екатеринбург
Возможно ли внести изменения в проект? Грубо говоря, вы можете сделать 2 верхние комнаты квадратными на 16 метров и скорректировать остальные размеры, можно пожертвовать балконом и террасой.
Доброе утро, Александр.
Изменение, о котором вы пишете, возможно. Вы можете сохранить размеры крыши и перенести торцевые каркасные стены. Реализовать такой вариант можно из коробки, без внесения изменений в проект.
Рабочая документация изменению не подлежит. Обратите внимание, что есть аналогичный готовый проект на большую площадь – возможно, Вам подойдет Г134.
Ответить на комментарии
Москва
Добрый день, хорошая идея сборного дома! Как насчет доработки этого проекта с внесением конструктивных изменений в планировку уровней? (т.е. переделать стены, потолок, фасады, с расчетом нагрузок в т.ч.) Хотелось бы узнать смету на его строительство, при условии использования "недорогих" материалов. Чтобы понять – миллион ли это, два или три! Доброе утро, Юрий, Спасибо за такой хороший отзыв о нашем проекте. Сметы, к сожалению, в проектах нет. Сметы создают строители, но в проекте есть подробная спецификация с перечнем всех необходимых материалов для строительства.
Ответить на комментарий
Голицыно
Добрый день. 1. при заказе данного проекта можно ли внести изменения? 2. какой утеплитель входит в проект? 3. расчет тепла на 100 кв.м., так как в проекте нет места для газовых приборов, отопление придется делать электрическое. в кВт, если можно. для определения мощности котла. спасибо
Доброе утро, Алексей.
О каких именно изменениях в проекте идет речь? Это важно, так как не все изменения возможны по объективным причинам.
В проекте, для утепления фундамента предусмотрен экструдированный пенополистирол, в наружных стенах – кровле – минеральная вата.
Котельная в проекте отсутствует, установка котлов возможна на кухне (выбрать соответствующую марку котла) или подключение к котельной другого здания на участке.

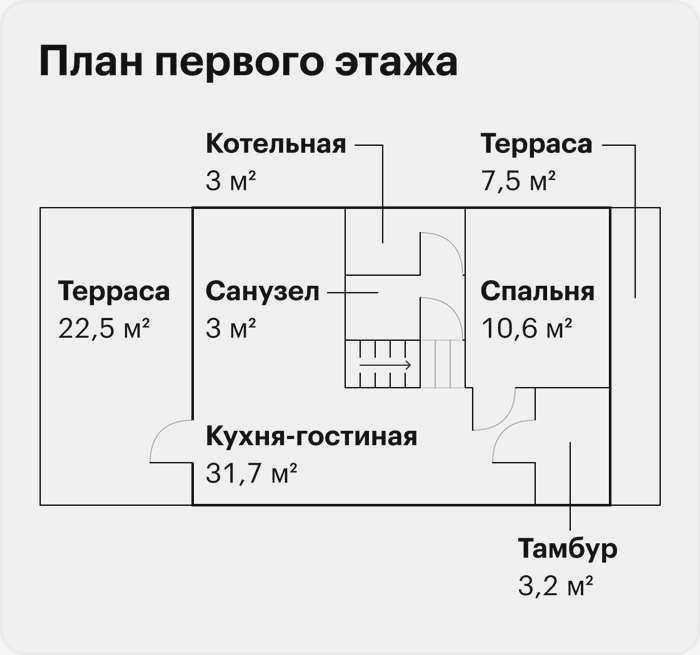

Планировка дома-убежища
Проектирование дома-убежища
Основным преимуществом дома-убежища является его простая конструкция, которая позволяет построить его своими руками без помощи профессионалов. Важнейшим этапом его строительства является разработка планировки. Вы можете посмотреть фотографии проектов.
Правильно спроектированный дом имеет все необходимые комнаты и удобен для своих хозяев
Для загородных домов
Чаще всего коттеджи проектируются как загородные дома на загородных участках. Они предназначены для использования в основном в теплое время года, а не зимой. Они не оборудованы системой отопления, количество комнат часто ограничено спальней, гостиной и кухней, а иногда они совмещены, как студия.
Второй этаж может быть чердаком и не может быть переоборудован в жилое помещение, что облегчает планирование и строительство.
В этом случае пространство комнаты можно оставить как помещение, а вход в подсобное помещение сделать с улицы. При необходимости дом можно спроектировать и одноэтажным. Летнюю кухню часто располагают на террасе – это экономит место внутри и расширяет пространство. Это экономит место внутри и расширяет пространство спальни и гостиной. Ванная комната также иногда переносится на улицу, но от этого все чаще отказываются из-за неудобства. Часто она располагается в доме, но характеризуется небольшими размерами и отказом от ванны в пользу душевой кабины.
Особенности строительства
В целом, строительство сарая происходит по той же схеме, что и строительство других зданий. Можно заказать индивидуальный дом "под ключ", но благодаря простоте конструкции его можно собрать вручную без помощи квалифицированных рабочих.
Фундамент
Ленточный фундамент

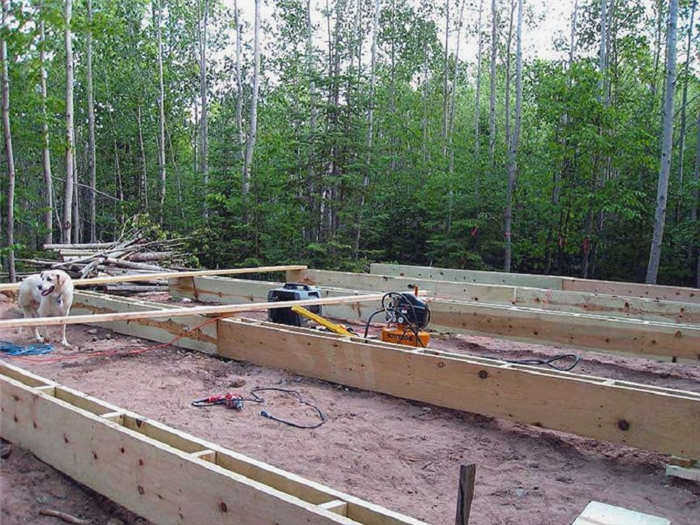

Первым шагом в строительстве А-образного дома является подготовка ленточного фундамента. Разметьте необходимую площадь на расчищенной площадке. Для удобства лучше использовать колья и веревки. Далее выкапываются траншеи под все стены будущего дома. На дно траншей укладывается гравий или балласт и песок. Нижний слой необходимо тщательно уплотнить, чтобы не было пустот. Затем котлованы заполняются опалубкой и накрываются досками шириной 25-30 сантиметров. На них укладываются бутовые блоки, оставляя цоколь. Каждый слой заливается бетоном, а последующие слои утрамбовываются.
При укладке блоков необходимо делать перевязку между их стыками, меняя положение швов в верхних рядах.
Высота фундамента и засыпки над землей должна составлять 25-40 см, в зависимости от почвы и погодных условий.
Каркас и стены
Сборка каркаса палатки

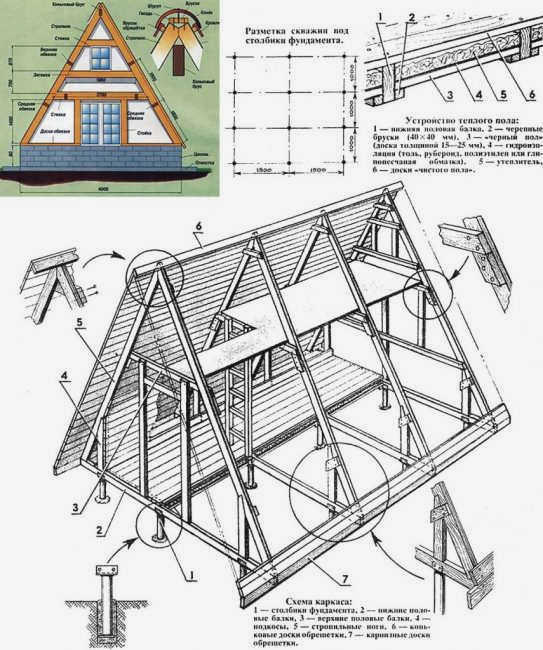

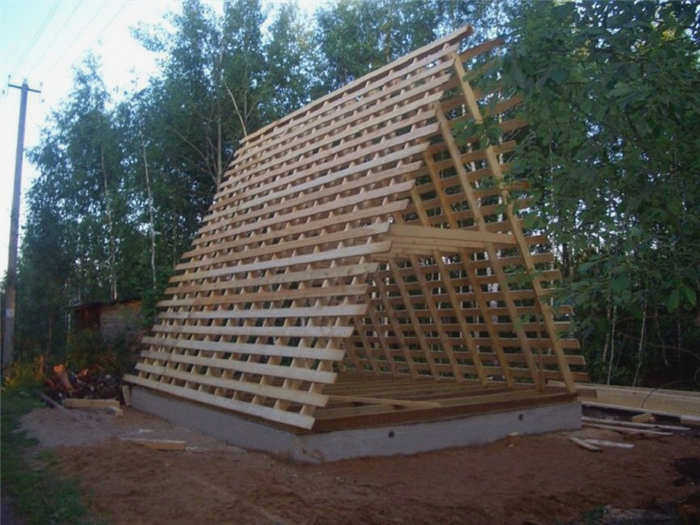

После того как фундамент подготовлен, приступайте к сооружению каркаса. Сначала отмерьте наклонные деревянные балки в соответствии с выбранной высотой. Уложите их на землю в форме буквы А и соедините углы гребнем. Затем отрегулируйте расстояние между нижними концами и вкрутите в них шурупы. Когда все балки готовы, их укладывают на фундамент – сначала крайние, а затем средние с одинаковыми интервалами. Их также сначала прижимают, затем проверяют на вертикальность и закрепляют подпорками. Также устанавливаются несущие плиты для первого этажа.
Сложности А-образных конструкций
В проекте треугольного коттеджа есть и другие моменты, которые необходимо продумать заранее. Например, на второй этаж нужна лестница, а для этого придется выделить место на первом уровне, что может быть довольно сложно. Популярностью пользуются компактные лестницы, например, винтовые или винтовые лестницы. Это хороший вариант, если в доме нет маленьких детей или пожилых родственников (из-за высокого риска травматизма).
См. также:
Справочник компаний, специализирующихся на проектировании загородных домов
Крыша, из-за своей большой площади, сильно нагревается на солнце, из-за чего и в доме устанавливается некомфортная температура. Такой ситуации не возникнет, если при разработке проекта будут соблюдены следующие правила:
- Широта, на которой расположен участок, играет важную роль; затенение близлежащими деревьями может обеспечить некоторую компенсацию.
- Кровельные покрытия имеют разную температуру нагрева, что следует учитывать при выборе. Например, они различаются между цветным металлом и оцинкованным профлистом.
- Правильный выбор изоляции (тип, толщина) влияет на поддержание микроклимата в помещении.
А-образные здания сложны: для высокой крыши необходимы длинные массивные балки из высококачественной древесины, а это очень дорогой материал. Решением является использование скобчатых балок. Монтаж кровли на высоком и круто наклоненном основании также является сложной задачей.

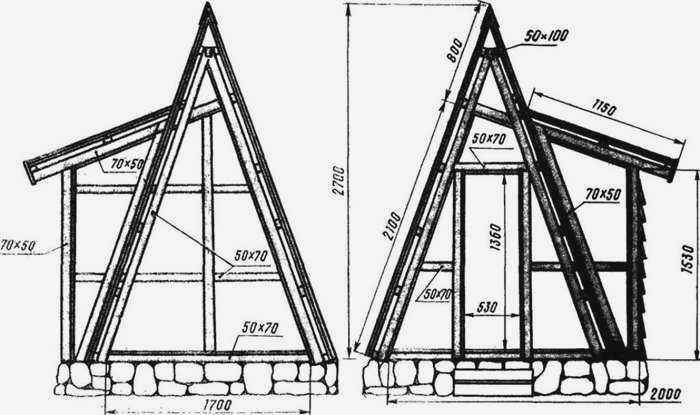

Детали конструкции и строительства
Готовые проекты домов шилас с чертежами и внутренней планировкой не пользуются особой популярностью среди владельцев домов даи; многие занимаются разработкой проекта самостоятельно. Основная задача при проектировании – выбрать правильный угол наклона крыши и правильно рассчитать несущую способность стропил.
Наклон менее 50° приведет к заметной потере полезного пространства. Наклон 60° или более позволяет человеку среднего роста стоять на расстоянии около одного метра от стены, не наклоняя голову. В случае проекта А размером 6х6 м жилая площадь составит 24 квадратных метра. Этого было бы достаточно для создания студии на первом этаже (со стандартным потолком) и небольшой спальни на втором этаже.

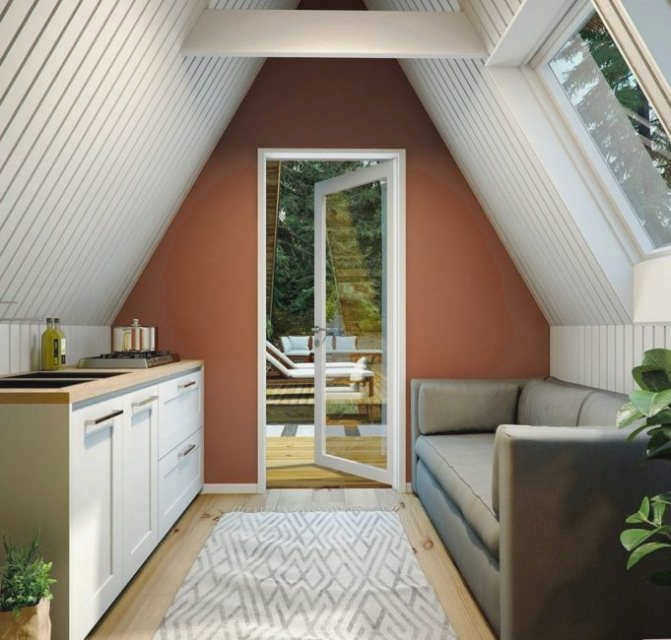

Из-за нехватки площади наиболее распространенной планировкой является студия, имеющая следующие особенности:
- Студия состоит из гостиной, кухни и столовой (часто разделенных барной стойкой).
- Планируются отдельные душевые и туалетные зоны.
- Лестница служит деталью интерьера и ландшафтного дизайна, для которой выбирается модель, не загромождающая пространство.
- Своеобразное пространство требует не только хорошей планировки, но и функциональной мебели. Мебель заказывается по индивидуальным размерам или изготавливается вручную.

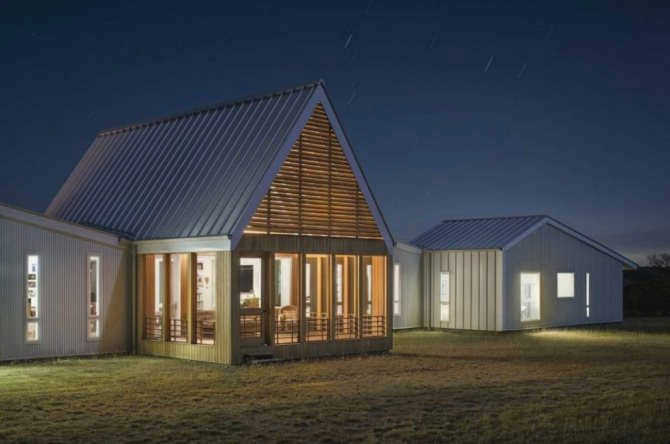

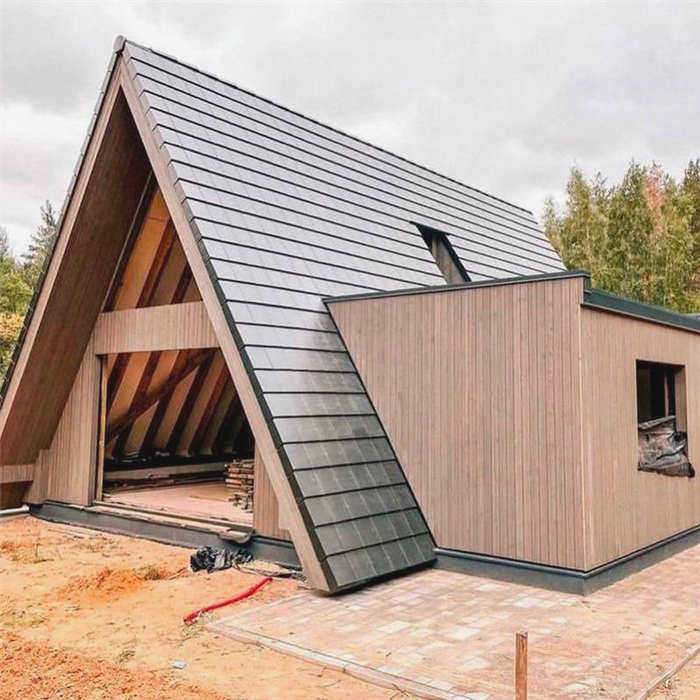

- Иногда встречаются проекты домов с пристройкой. Такое решение позволяет увеличить полезную площадь и в то же время сохранить нестандартный внешний вид здания.
Основой бытовки по проекту и чертежу является деревянный каркас, дополненный слоями утеплителя, водо- и ветрозащиты. Фронтоны здания в основном выполнены по каркасной технологии из дерева, хотя есть проекты, где торцы выполнены из кирпича, камня или дерева. Строительные материалы подбираются с учетом особенностей строения, напр:

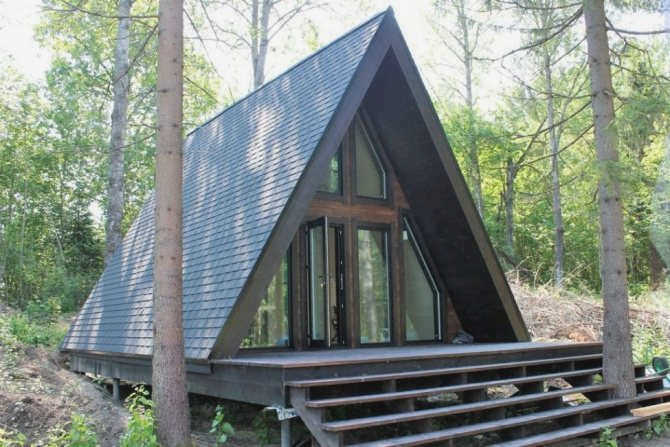

ФОТОГАЛЕРЕЯ РЕАЛИЗОВАННЫХ ПРОЕКТОВ
Кровельный материал
Кровельное покрытие может быть выполнено из шифера. Монтаж начинается с установки обрешетки. Для этого используется брус среднего сечения, который крепится к стропилам. Эти элементы устанавливаются с интервалом 0,5 метра. Брус должен выходить за край каркаса на 50 см.
Уложите рубероид на обрешетку и прибейте шифер на место. Используются резиновые подкладки. Шифер хрупкий и может быть поврежден во время монтажа. Работы выполняются снизу вверх. Листы укладываются внахлест, предотвращая попадание влаги под крышу. Коньку необходима защита. Можно использовать полосу кровельного покрытия, предварительно изогнутую.
