Для комфортного проживания в частном доме необходимо обеспечить все условия для жизни. Это включает в себя проектирование системы канализации дома и подключение к инженерным коммуникациям.

Строительные технологии становятся все лучше и лучше. Например, раньше можно было пользоваться водой только из колодца в деревне. Сегодня это скважина или центральное водоснабжение. Также можно решить проблему отвода сточных вод.

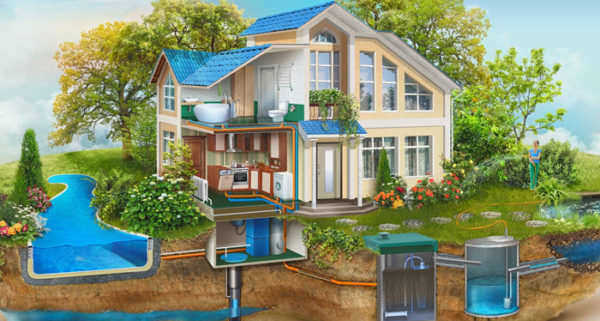

Канализация в одноквартирном доме

Канализационные системы различаются по способу устройства и функциональным характеристикам: дождевая канализация и бытовая канализация.

Дождевая канализация – это система для отвода излишков воды с крыши или других свесов или дорожек. Бытовая отвечает за сбор и отвод конечных продуктов человеческой деятельности. Она подразделяется на внутреннюю и внешнюю.

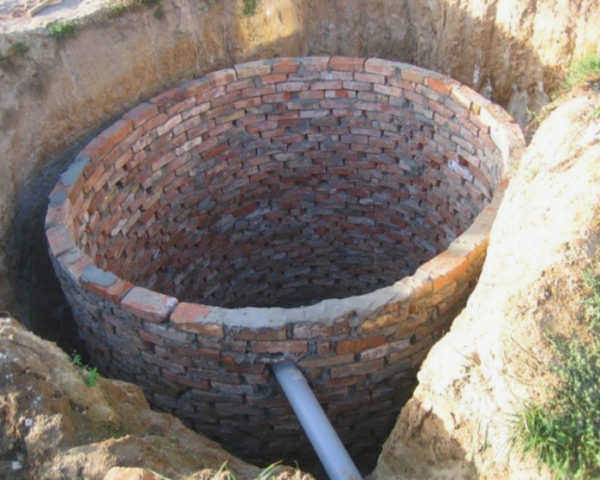

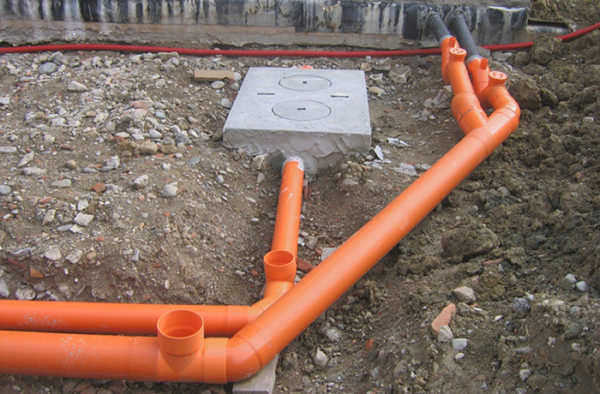

Внешняя канализация отвечает за транспортировку сточных вод к системам очистки. Внешняя канализация должна быть спроектирована соответствующим образом, поскольку в нее поступают все сточные воды из внутренней канализации. Системы очистки на участке могут представлять собой выгребные ямы, септики различных размеров.

Системы внешней канализации состоят из

• фильтров;
• очистительного оборудования;
• трубопроводы;
• насос;
• отвод.

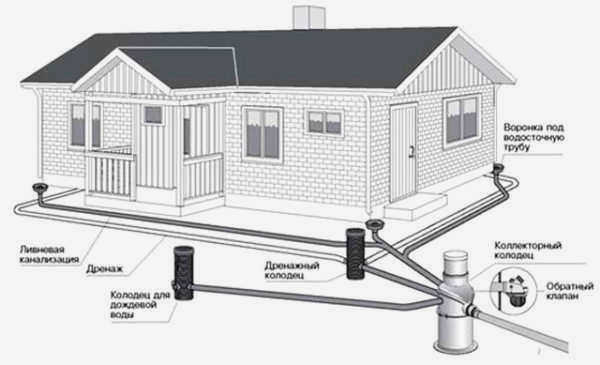

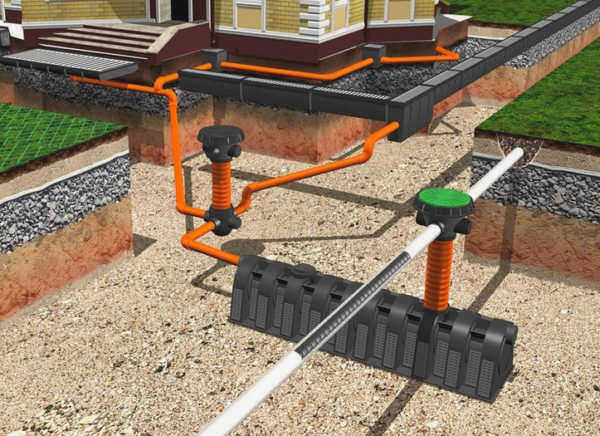

Назначение системы дождевой канализации – собрать сточные воды с крыши в единый поток и направить его в коллекторный колодец, из которого вода попадает в грунт или отводится за пределы садового участка. Для этого все желоба, водостоки и трубы, собирающие воду с крыши дома, необходимо соединить вместе. Затем, с небольшим уклоном, вода должна стекать по этим конструкциям и собираться в нужном направлении.

Удаление дождевой воды с участка

Лучше всего установить слив дождевой воды отдельно от бытовой воды. Если эти системы объединены, следует подумать о выборе большого резервуара для сточных вод. Дождевая вода может быть использована для полива или технических целей. Поэтому объединять стоки не рекомендуется.

Самое главное при установке системы отвода дождевой воды – правильный уклон труб. Для организации дренажной системы используются гофрированные трубы большого диаметра. Они хорошо справляются с большим потоком воды и своевременно отводят воду.

Дизайн – это голова.

Проект дренажа, выполненный по всем правилам, обеспечивает наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы не всегда хотят обращаться за помощью к профессионалам и предпочитают решать проблему самостоятельно.

С чего начать, если вы хотите сделать канализацию своими руками? Конечно же, с плана. Однако, чтобы сделать это хорошо, важно выбрать правильную схему для реальных условий и понять, как должна работать система.

Что нужно знать перед проектированием

Перед проектированием системы необходимо ответить на следующие вопросы:

• Возможно ли подключение к общественному водопроводу, будет ли осуществляться только сбор сточных вод или необходимо организовать их очистку?
• Какой объем сточных вод будет очищаться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и типа отводов.

• Проверьте глубину промерзания грунта. Это важно для правильного монтажа дренажной трубы.
• Уровень грунтовых вод – это высота, на которой находится уровень грунтовых вод (см. статью о проведении геотехнического исследования). Если они находятся высоко, на садовом участке можно построить ливневую канализацию для сбора дождевой воды.
• Важно оценить, подходит ли рельеф участка для самотечного дренажа. Если это не так, потребуется фекальный насос, и место его установки должно быть определено с самого начала.

• При строительстве очистного сооружения важно определиться с типом очистного сооружения и учесть возможность подъезда к нему (см. статью об откачке и очистке септика).

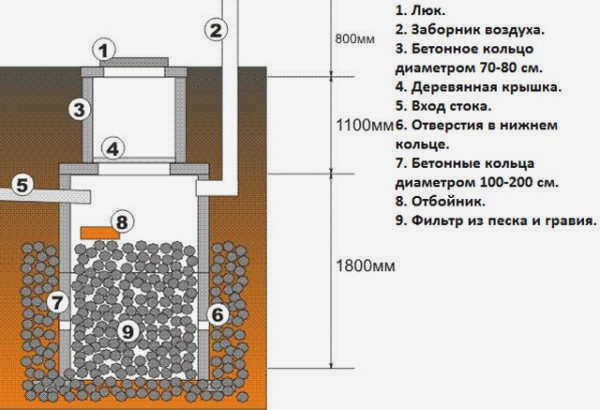

• Необходимо точно определить тип почвы на участке, в соответствии с которым следует принять решение о дренажном колодце, фильтрующих канавах или полях.
• Необходимо нарисовать план, на котором будут показаны все виды сантехнического оборудования. Подумайте, будут ли трубы прокладываться в полу или над землей, чтобы понять, потребуются ли какие-либо демонтажные работы.

Какой тип водопровода лучше всего подходит для отдельно стоящего дома?

Канализационная система в отдельно стоящем доме состоит из внутренней распределительной системы и наружной сети. Внутри помещения система может включать один или несколько стояков с прилегающими к ним трубами меньшего диаметра. По этим трубам, которые должны быть под уклоном, сточные воды самотеком поступают из точек стока в общий сток.

Какие детали необходимо учитывать при прокладке труб

В стояке вода падает самотеком и течет по внешней трубе большого диаметра, подключенной к водопроводу или к местным очистным сооружениям.

При проектировании разводки следует помнить о нескольких простых правилах:

• Наилучший вариант разводки для частного дома – это когда в системе только один стояк. Это возможно только в том случае, если ванная комната и кухня сосредоточены в одной части дома и разделены только перегородкой. По этой причине в квартирах эти помещения часто располагаются рядом друг с другом.
• Стояк – это подводящая труба, к которой подключаются все сантехнические приборы, как на рисунке ниже. Для труб диаметром до 80 мм уклон должен составлять примерно 2 см на метр.
• Точки выхода приборов должны быть расположены так, чтобы унитаз находился ближе всего к стояку – в этом случае его соединение с выпускной трубой будет в самой низкой точке. Это важно, поскольку в противном случае сточные воды из унитаза могут попасть в сливные отверстия других приборов.

Совет: лучше всего установить жироуловитель на трубе, выходящей из посудомоечной машины и кухонной мойки.

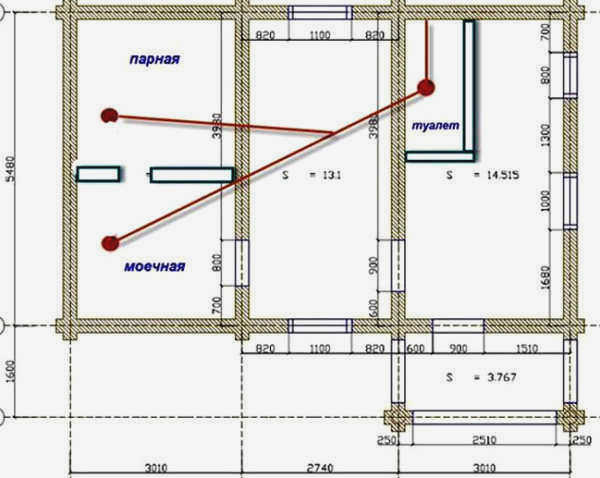

План водопровода

В любом частном доме прокладка канализационных труб обычно связана с установкой унитаза и других сантехнических приборов. Для установки начального и конечного элементов используется отдельное ответвление, а остальное вставляется в трубу при установке сантехнической арматуры.

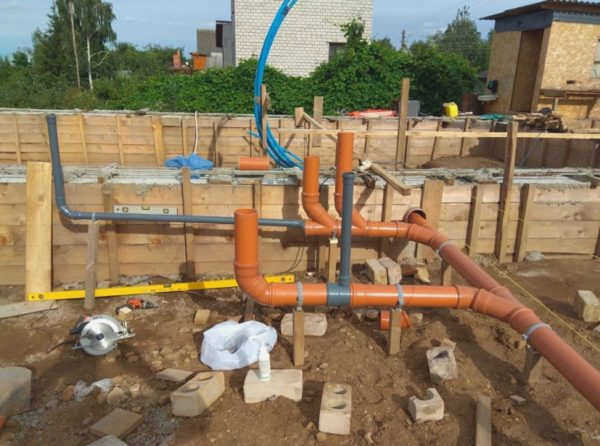

Часть дома с входом в канализацию должна быть уже собрана, покрыта теплоизоляцией и оснащена ревизией. Обычно ее проводят в подвал, погреб или, в крайнем случае, в кессон под полом. Затем вверх проводится стояк диаметром 100 мм, который оснащается тройником и заглушкой. Высота конструкции должна быть не менее чем на 130-150 см выше уровня канализационного выпуска.

Как установить санитарно-техническое оборудование

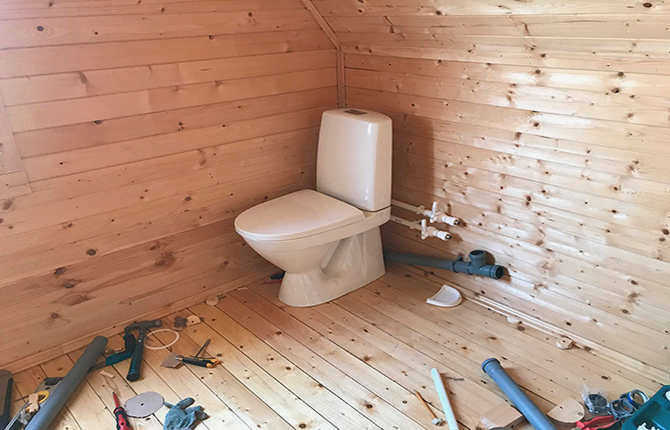

Установка унитаза, ванны, умывальника и раковины может осуществляться несколькими способами. Установка сантехнического оборудования обычно начинается с унитаза.

Если он подключен непосредственно к канализационному стояку, достаточно отрегулировать высоту сантехнической арматуры так, чтобы между отводом унитаза и тройником можно было вставить раструбное соединение. Сразу же разметьте место установки на полу и пробейте отверстия для дюбелей. В частном доме унитаз должен располагаться в самой нижней точке канализационной трубы. Остальная часть канализационной трубы размещается выше по уровню.

В частном доме участок между общим канализационным стояком и ванной желательно сделать из сотовой трубы. За ванной можно делать любые ответвления с помощью каналов диаметром 50 мм и подключать все, что угодно – засоров в канализации не будет.

Чтобы подключить остальную часть канализационной системы, сделайте следующее:

1. Установите тройники вдоль будущей канализационной линии. Т-образные для раковин и умывальников и Y-образные для ванн.
2. Временно соедините тройники с сильфонными отводами для ванны, раковины, душа и мойки.
3. Отрежьте от отрезков труб необходимую длину и используйте их для соединения тройников в единую канализационную трубу. Чтобы конструкция не провисала под собственным весом, подкрепите ее деревянными брусьями.

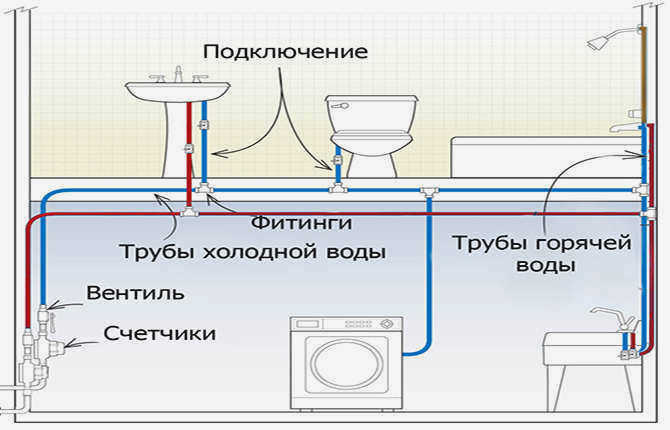

Монтаж труб водоснабжения

Технология монтажа системы водоснабжения в отдельно стоящем доме не отличается от аналогичной процедуры для квартир или других жилых помещений. Водопроводные трубы обычно закладываются внутри стен, под штукатуркой или плиткой. Они могут быть проложены в желобе или в изоляции из вспененного полипропилена.

Первое, что необходимо сделать, – это установить подводку к помещению. Обычно инспекция требует, чтобы водомер был размещен в кессоне рядом с домом, но в этом случае вам придется обогревать трубы и прибор электрическим кабелем. Для частных домовладений лучше всего установить счетчик в подвале. Здесь же можно установить фильтр, запорную арматуру, насосную станцию и накопительный бак.

Участок трубы от скважины до входа в дом прокладывается в земле ниже уровня промерзания. Стальные трубы покрываются мастикой и полистирольной крошкой. Пластиковые трубы можно просто обернуть чехлом из вспененного полипропилена. Сверху укладывается песок и глина.

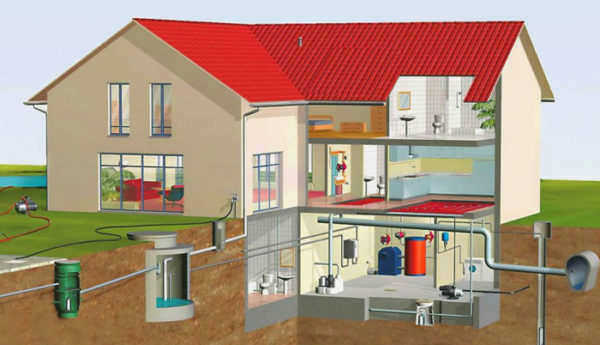

Внешняя часть дренажной системы

Внешняя часть дренажной системы начинается там, где центральная горизонтальная труба выходит из стояка снаружи дома.

Следующий шаг в проектировании дренажной системы для отдельно стоящего дома – определение типа внешней дренажной системы. Самый простой вариант – подключить ее к центральной дренажной системе.

Если это невозможно, то перед проектированием системы внешнего водоотвода необходимо определиться с типом автономной дренажной системы.

Существует два основных варианта.

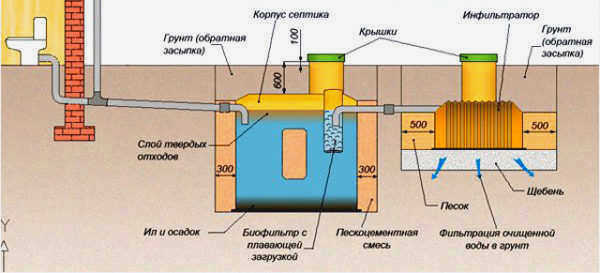

1. Локальные очистные сооружения (септики).Они дороже, но могут производить очищенную воду. Они дороже в установке, но более экономичны в эксплуатации. В зависимости от типа септика очищенная вода может сбрасываться в грунт или храниться в резервуаре, требующем откачки.
2. Установка резервуараУстановка септика требует регулярной откачки и удаления отходов путем вызова септика.

Тип системы септика зависит от того, сколько отходов необходимо удалять и как часто можно вызывать ассенизаторскую машину, финансовых возможностей домовладельца, размера участка земли, состояния почвы и т.д.

Например, септики с быстрой системой не требуют регулярного обслуживания и частой откачки ила. Если речь идет о небольшом планируемом стоке и при жестких финансовых ограничениях, можно обойтись обычным септиком.

В любом случае следует учитывать, что проектирование и строительство внешней дренажной системы регулируется нормативными документами.

Правила для систем наружной канализации

Все правила основаны на строительных требованиях (СНиП 02.04.03-85 "Канализация. Наружные сети и сооружения") и экологических нормах для обеспечения безопасной и надежной системы наружной канализации.

1. Выход из жилища и заглубление наружной трубы должны быть на 30-50 см ниже уровня, на котором возможно промерзание грунта, так как даже дополнительная изоляция не гарантирует, что трубы не будут повреждены морозом.

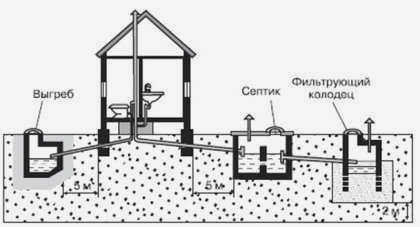

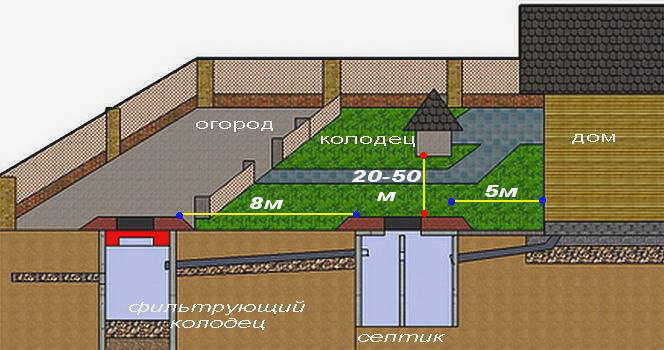

2. Расположение автономных канализационных резервуаров строго регламентируется расположением дома, источников питьевой воды и соседних владений, а также типом системы очистки. Минимальное расстояние от дома до очистной системы должно быть следующим:

• для септика – 15 м;
• Для переливного колодца – 12 м; Для септика – 5 м; Для септика – 12 м;
• Для септика – 5 м; Для станции биологической очистки – 3 м;
• Для станции биологической очистки – 3 м.

Расположение автономной канализационной системы

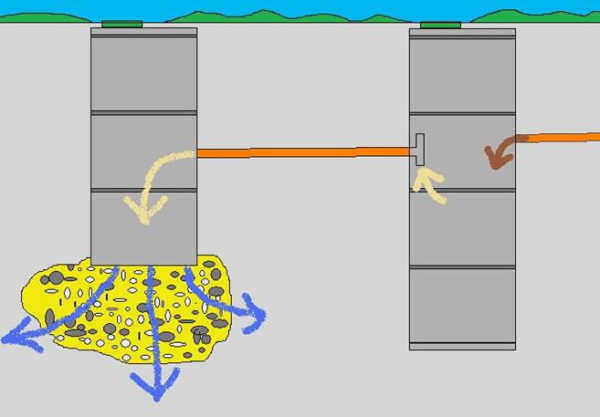

Переливной колодец должен находиться на расстоянии не менее 20 м от скважины или питьевого колодца и 10 м от основного источника воды.

Кроме того, для систем биологической очистки важно, чтобы расстояние от дома не было слишком большим, чтобы предотвратить охлаждение сточных вод. Холодная вода может негативно повлиять на работу активного ила.

1. Труба, ведущая от дома к резервуару, также должна иметь уклон, который рассчитывается так же, как и для установки в помещении. На практике, однако, добавляется еще 20-25%. Кроме того, труба должна быть, по возможности, без перегибов и изгибов.
2. Прочность материала трубы особенно важна, так как она должна выдерживать давление почвы. Лучшим выбором являются гофрированные металлизированные пластиковые трубы. Их внутренняя поверхность должна быть гладкой, чтобы избежать загрязнения труб взвешенными твердыми частицами.
