Площадь кровли включена почти точно, но есть проблема с объемом стропильной системы – не учтен объем древесины на коньковом брусе и совсем не учтен объем древесины на обрешетке и стойках. Конструктивно не учитывается подвесная арматура.
Калькулятор очень удобный и быстрый, даже с учетом этих недостатков.
Я хотел бы завершить расчеты водостока, чтобы рассчитать гладкий лист

Содержание

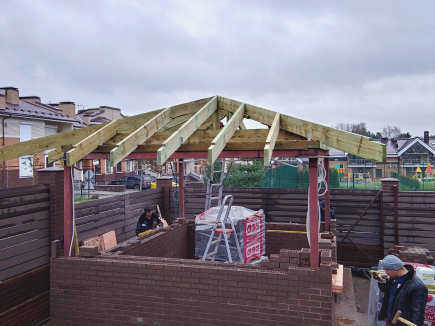

Калькулятор шатровой крыши – расчеты, чертежи, 3D-проектирование

Калькулятор шатровой крыши позволяет произвести комплексные расчеты стропильной и кровельной системы, а также предоставляет набор чертежей и 3D-проект.

Все калькуляторы
Вы также можете рассчитать

Включить калькулятор
Другие варианты расчетов
Расчеты
Габаритные чертежи
3D-вид
Сохранить
Помощь
Готовая работа
Материалы
Примечания

Ошибка в расчетах Проверьте правильность введенных данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Рассчитать", чтобы открыть окно параметров.

Скрытые чертежи и размеры доступны после оплаты доступа

Если вы оплатили подписку и вошли в систему, но видите это сообщение, это означает, что ваш браузер не совместим с функциями калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Получить доступ
Выберите проекцию:

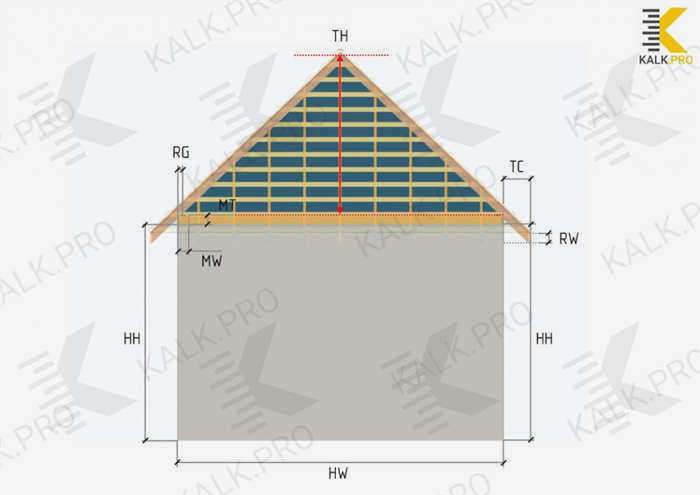

Чертеж стропильной системы на боковом скате шатровой крыши
Чертеж стропильной системы на боковом скате шатровой крыши

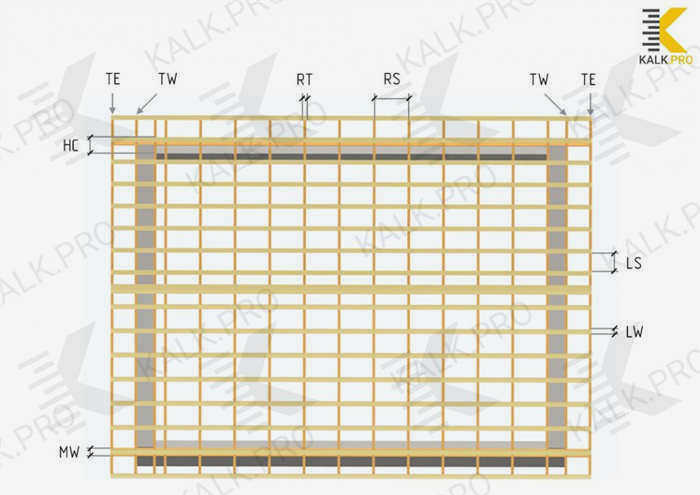

Чертеж стропильной системы для шатровой крыши (сверху)
Чертеж малых стропил на боковом скате шатровой крыши (левая сторона)
Схема малых стропил в шатровой крыше (правая сторона)
Схема наклонных стропил шатровой крыши
Чертеж центральных/промежуточных стропил шатровой крыши
Обрешетка на шатровой крыше

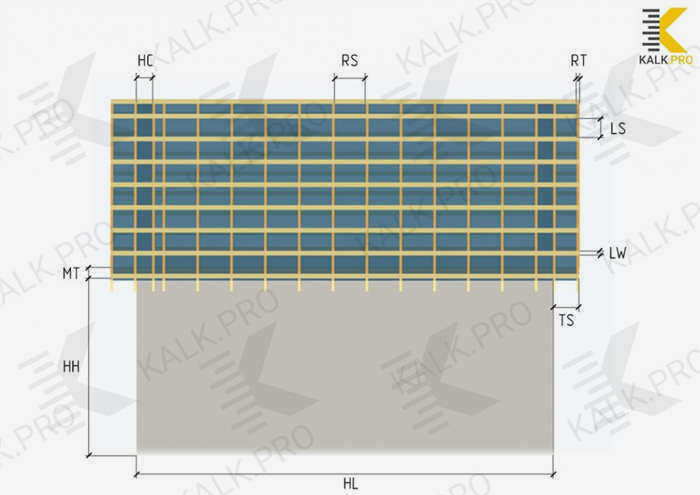

Чертеж обрешетки на боковом скате шатровой крыши
Чертеж выреза на карнизном свесе шатровой крыши
Чертеж кровельных листов на скате шатровой крыши
Чертеж кровельных листов на боковом скате

Расстояние: 0
Результаты расчетов
Ширина: 15 см
Толщина: 15 см
Длина: 1000 см
Размер распила: 3,54 см
Ширина: 15 см
Толщина: 15 см
Длина: 570 см
Ширина: 600 см
Длина: 1000 см
Высота стенки: 400 см
Толщина стены: 30 см
Высота: 300 см
Свес: 50 см
Угол: 43.67 °
Площадь: 107.735 м²
Ширина: 15 см
Длина: 405 см
Толщина: 5 см
Угол резания: 46.33 °
Пилообразный рез Размер: 14,32 см
Длина: 494,77 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 480,45 см
Длина от конька до ската: 411,32 см
Длина от конька до закругления: 404,4 см
Длина от поручня до конца свеса: 69,13 см
Глубина свеса вдоль стены (вертикально): 4,77 см
Глубина среза вдоль кронштейна (горизонтальная): 5 см
Угол распила: 55.98 °
Размер пропила: 10,13 см
Длина: 603,07 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 592,95 см
Длина от конька до ската: 504,61 см
Длина от конька до закругления: 500,8 см
Длина от перил до конца свеса: 88,33 см
Глубина свеса вдоль стены (вертикально): 2,13 см
Глубина свеса вдоль стойки (горизонтальная): 3,16 см
Свес: 3,02 см
Расстояние между досками: 60 см
Перпендикулярность распила: 46,33 см
Размер пропила: 14,32 см
Длина: 494.77 см
Ширина: 15 см
Толщина: 5 см
Длина от среза до конца свеса: 69,13 см
Глубина свеса вдоль стены (вертикально): 4,77 см
Глубина среза вдоль кронштейна (горизонтально): 5 см
Разрежьте по диагонали стропила: 6,91 см
Угол сужения ската крыши: 54.12 °
Размер распила: 7,23 см
Толщина: 2,5 см
Ширина: 10 см
Расстояние между досками: 30 см
Ширина: 100 см
Длина: 1000 см
Количество дорожек: 5 шт.
s 1: 60 см
s 2: 60 см
s 3: 60 см
s 1: 392,6 см
s 2: 302,74 см
s 3: 212,87 см
s 4: 123 см
c 1: 65 см
c 2: 60 см
c 3: 60 см
c 4: 60 см
c 5: 60 см
c 6: 65 см
D 1: 30 см
D 2: 30 см
D 3: 30 см
D 4: 30 см
D 5: 30 см
D 6: 30 см
D 7: 30 см
D 8: 30 см
D 9: 30 см
D 10: 30 см
D 11: 30 см
D 12: 23,9 см
L 1: 703,45 см
L 2: 645,59 см
L 3: 587.73 см
L 4: 529.86 см
L 5: 472 см
L 6: 414.14 см
L 7: 356.28 см
L 8: 298.41 см
L 9: 240.55 см
L 10: 182.69 см
L 11: 124.82 см
L 12: 66.96 см
L 13: 17.92 см
L 1: 1103,27 см
L 2: 1045.41 см
L 3: 987.55 см
L 4: 929.69 см
L 5: 871.82 см
L 6: 813.96 см
L 7: 756.1 см
L 8: 698.23 см
L 9: 640.37 см
L 10: 582.51 см
L 11: 524.65 см
L 12: 466.78 см
L 13: 417.74 см
ST 1: 125 x 250 см
ST 2: 125 x 250 см
ST 3: 125 x 250 см
ST 4: 125 x 250 см
ST 5: 125 x 250 см
ST 6: 125 x 250 см
ST 7: 13,45 x 250 см
ST 8: 125 x 248,9 см
ST 9: 125 x 248,9 см
ST 10: 125 x 248,9 см
ST 11: 18,51 x 248,9 см
ST 1: 125 x 250 см
ST 2: 125 x 250 см
ST 3: 125 x 250 см
ST 4: 125 x 250 см
ST 5: 125 x 250 см
ST 6: 125 x 250 см
ST 7: 125 x 250 см
ST 8: 125 x 250 см
ST 9: 125 x 250 см
ST 10: 68,27 x 250 см
ST 11: 125 x 248,9 см
ST 12: 125 x 248,9 см
ST 13: 125 x 248,9 см
ST 14: 125 x 248,9 см
ST 15: 125 x 248,9 см
ST 16: 125 x 248,9 см
ST 17: 73,33 x 248,9 см
Конструкционные материалы
Ширина: 15 см
Толщина: 15 см
Длина: 570 см
Количество: 2 шт.
Общая длина: 1140 см
Объем: 0.257 м³
Ширина: 15 см
Толщина: 15 см
Длина: 1000 см
Количество: 2 шт.
Общая длина: 2000 см
Объем: 0.45 м³
Ширина: 15 см
Толщина: 5 см
Длина: 405 см
Количество: 1 шт.
Объем: 0.03 м³
Ширина: 15 см
Толщина: 5 см
Длина: 494,77 см
Количество: 16 шт.
Общая длина: 7916.28 см
Объем: 0.594 м³
Ширина: 15 см
Толщина: 5 см
Длина: 603.07 см
Количество: 4 шт.
Общая длина: 2412.29 см
Объем: 0.181 м³
Ширина: 15 см
Толщина: 5 см
Количество: 32 шт.
Общая длина: 8249,67 см
Объем: 0.619 м³
Ширина: 5 см
Толщина: 3 см
Общая длина: 18296,53 см
Объем: 0.274 м³
Ширина: 10 см
Толщина: 2,5 см
Общая длина: 28956,96 см
Объем: 0.724 м³
Ширина: 100 см
Общая длина: 11050 см
Площадь поверхности: 110.5 м²
Количество рулонов: 12 шт.
Ширина: 125 см
Длина: 250 см
Количество: 53 шт.
Площадь: 165.625 м²
Толщина: 15 см
Объем: 11.392 м³
Указанные "Размеры".
Единицы измерения: см
Цвет рисунка: цвет
Жесткость: выбранный
Высота: 300 см
Свес: 50 см
Ширина: 600 см
Длина: 1000 см
Толщина стенки: 30 см
Высота стены: 400 см
Ширина: 15 см
Толщина: 15 см
Опилки: 5 см
Ширина: 15 см
Толщина: 5 см
Расстояние друг от друга: 60 см
Ширина: 100 см
Длина: 1000 см
Верхний нахлест: 0 см
Боковой нахлест: 15 см
Толщина: 3 см
Ширина: 10 см
Толщина: 2,5 см
Расстояние между досками: 30 см
Ширина: 125 см
Длина: 250 см
Толщина: 1,4 см
Ширина: 125 см
Длина: 250 см
Верхний нахлест: 15 см
Боковой нахлест: 10 см
Открыть
Выберите способ сохранения

Особенности чертежа шатровой крыши

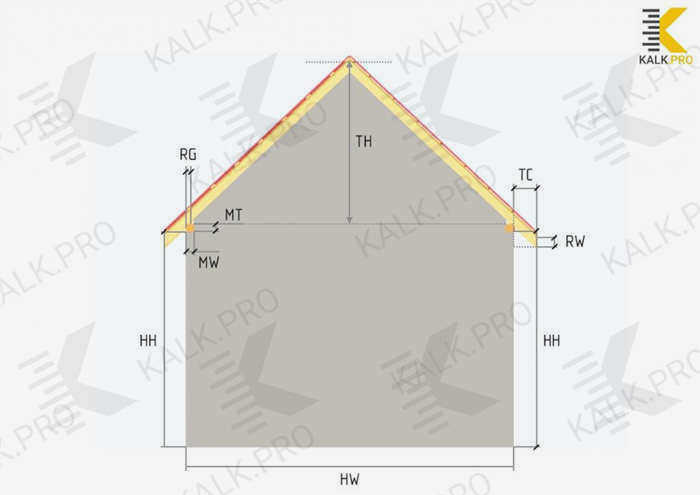

Для получения общей высоты конструкции необходимо сложить высоты стен, обрешетки, стропил, обрешетки, контробрешетки и кровли.

100-150 мм для пролетов не более 5 м и с дополнительными опорами;
150-200 мм для пролетов более 5 м и с уклоном более 1 м, а также если угол не велик.

Важно: Расстояние между стропилами скатной крыши обычно устанавливается на уровне 1 м, но если угол наклона крыши составляет 45 градусов, шаг стропил может быть увеличен до 1,4 м. В плоских крышах шаг составляет 0,6-0,8 м.

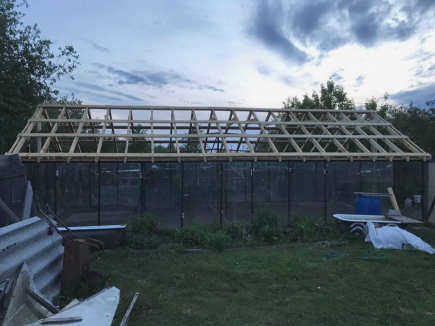

Стропила крепятся к каркасному брусу, который проходит по периметру дома. Для этого используются доски 50 х 150 мм или брусья 150 х 150 мм (для распределения нагрузки).

Параметры обрешетки

В случае с металлочерепицей редкая обрешетка образуется доской шириной 100 мм и толщиной 30 мм. Доска прибивается с шагом, который должен соответствовать продольной оси металла – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку следует располагать дальше друг от друга, так как поверх обрешетки будет укладываться сплошной мат из OSB или фанеры.

Важно: При выборе материала обратите внимание на влагостойкость и минимальную толщину.

Для теплых крыш между утеплителем и кровельным покрытием следует сделать контробрешетку толщиной 30-50 мм.

Особенности работы калькулятора шатровой крыши

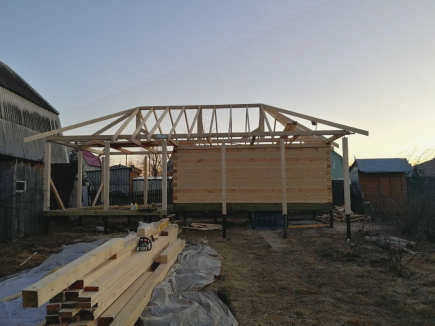

Наш калькулятор сразу рассчитает стропильную систему шатровой крыши – длину и количество стропил (включая диагональные стропила), длину конька. От домовладельца требуется только ввести исходные параметры: длину и ширину дома, угол наклона крыши, высоту. Следует отметить, что ширина стропильной доски должна выбираться исходя из нагрузок, как от ветра и снега, так и от веса самого кровельного покрытия. Если вы делаете теплую крышу, расстояние между стропилами должно соответствовать ширине утеплителя, чтобы избавиться от подрезов и избежать лишних трат материала.

Доски для обрешетки обычно имеют толщину 30 мм. Ширина может варьироваться, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля "Монтеррей" оптимальная ширина доски составляет 100 мм, для других типов кровли шаг и ширина доски могут варьироваться. Кровельные покрытия следует собирать из OSB или фанеры в виде сплошного мата.
