Без таких профилей невозможно установить каркас под гипсокартон и нет возможности их заменить. От надежности крепления и правильности установки таких профилей зависит качество всей дальнейшей отделки или стены.

Для чего и когда использовать профили для гипсокартонных конструкций (гипсокартон)

Монтаж любой конструкции из гипсокартона требует наличия каркаса, который служит основой для крепления гипсокартона. Каркас собирается из специальных изделий, таких как профили, в соответствии с технологией. В этой статье вы узнаете, каким может быть профиль для гипсокартона, его виды и размеры, а также область его применения.

Профили для гипсокартона всех видов изготавливаются из стали и алюминия. Стальные (обычные или оцинкованные) более распространены, так как алюминиевые, хотя и обладают отличными свойствами, очень дороги.

Сталь может быть обычной или оцинкованной с защитным слоем. Обычная – черная сталь – имеет более низкую стоимость и подходит для помещений с нормальными условиями эксплуатации. Их используют для подвесных потолков, стен и перегородок, арок в жилых комнатах и коридорах. Оцинкованную сталь или алюминий лучше использовать в помещениях с повышенной влажностью – ванных комнатах, кухнях и т.д.

Виды и размеры профилей для гипсокартонных систем

Профили различных типов и размеров можно купить у любого продавца гипсокартона. Важно знать, чем они отличаются друг от друга, чтобы сделать выбор и не ошибиться.

Для изготовления каркасов

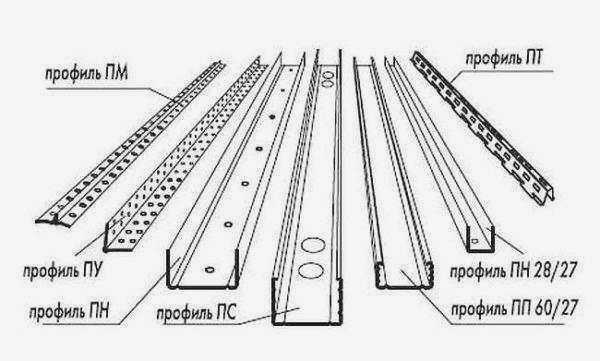

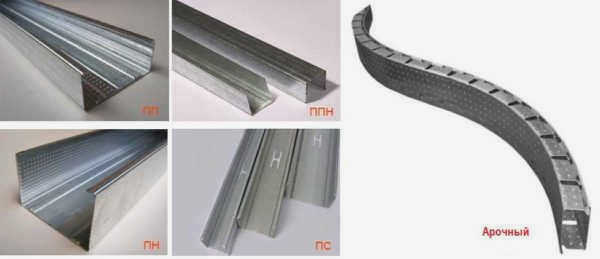

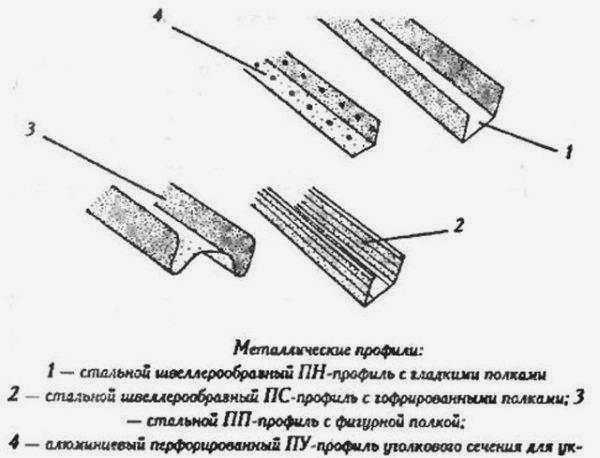

Существуют следующие типы профилей для гипсокартона:

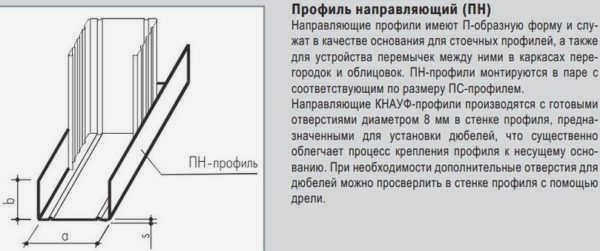

• Направляющий профиль. Обозначается как ПН (UD) (расшифровывается – направляющий профиль). П-образный в сечении, с гладкими сторонами. Служит основанием для опор и перемычек. Он крепится по периметру конструкции, а затем в него устанавливаются все остальные компоненты системы. Размеры:

• 28*27 мм;
• 50*40 мм;
• 65*40 мм; 65*40 мм;
• 75*40 мм;
• 100*40 мм.

Шестерня. Называется ПС (CD) – стоечный профиль. Он вставляется в направляющие, к которым крепятся гипсокартонные листы. Профиль несет основную нагрузку и должен обладать высокой жесткостью. Он имеет П-образную конструкцию с дополнительными полками и ребрами жесткости, которые придают ему высокую степень жесткости. Размеры:

50*50 мм;

65*50 мм;

75*50 мм;

100*50 мм.

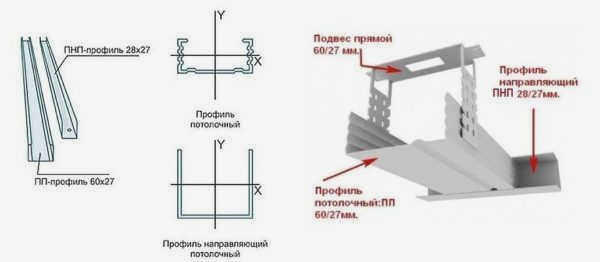

Потолок. Маркируются ПП и ППХ. Ведущий и несущий потолочный профиль соответственно. Потолочный направляющий профиль имеет "П"-образное сечение, он имеет меньшее сечение, чем стеновой. Потолочный несущий профиль – имеет полки и ребра жесткости, но отличается меньшей высотой полок. Меньшая высота для того, чтобы "забрать" меньше высоты из комнаты и чтобы гипсокартон потолка имел меньшую толщину, создавая меньшую нагрузку на каркас.

60*27 мм – ПП;

28*27 мм – ПП.

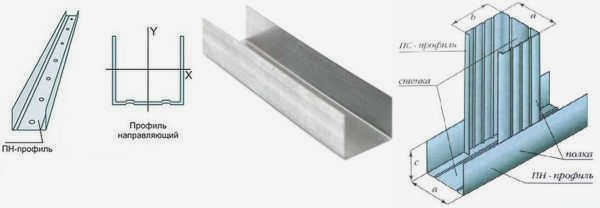

Направляющий профиль, описание и применение

При монтаже каркасных оснований для облицовки гипсокартоном можно использовать различные виды направляющего профиля. Этот вариант делится на две группы – для отделки стен или потолков и для монтажа перегородок со стенами. Они отличаются маркировкой, которая указывает на предназначение направляющей.

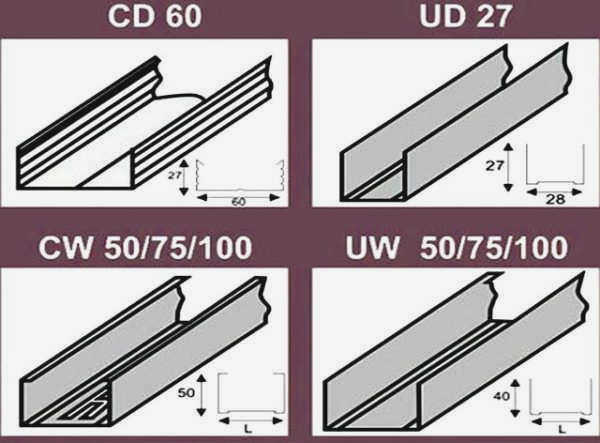

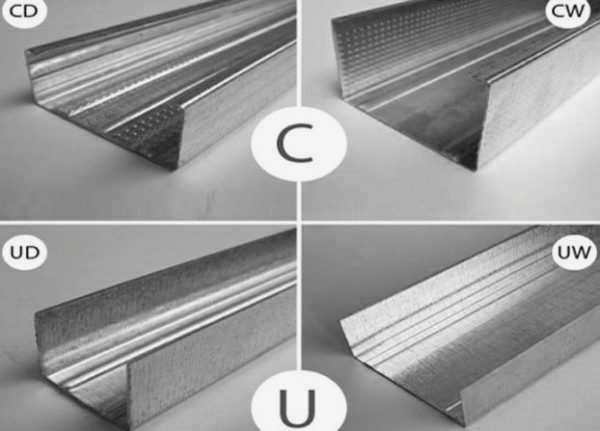

Существуют следующие типы направляющих профилей:

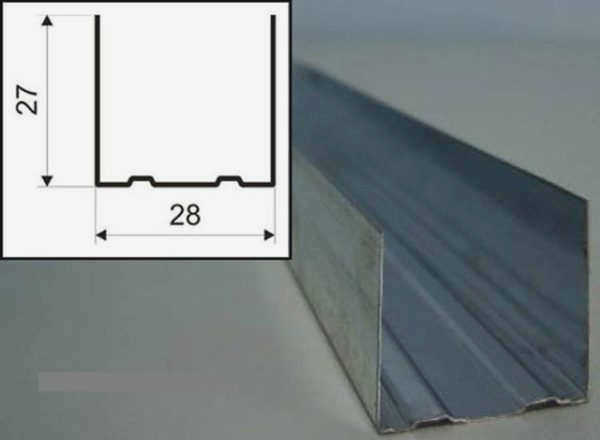

• UD-28 (направляющий профиль PH в национальной номенклатуре). Предназначен для сборки каркасных конструкций, отделки стен и потолков. Имеет стандартные параметры: ширина 28 мм, высота фланца 27 мм, длина 3000 или 4000 мм. Материал направляющей – сталь толщиной 0,5-0,6 мм. Металлическая полоса в обязательном порядке оцинковывается для предотвращения коррозии;

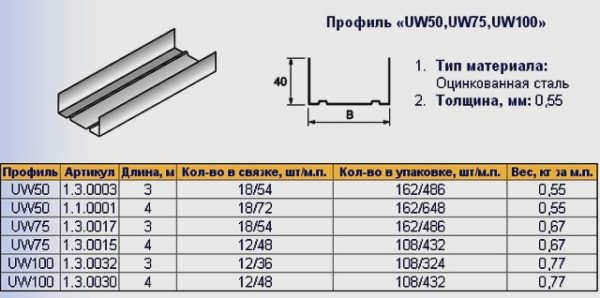

• UW-50, 75, 100. Цифра в обозначении указывает на ширину рейки. Данный профиль предназначен для использования в качестве основы для опоры при монтаже каркаса стен и различных перегородок. Ширина 50, 75 или 100 мм, высота полки стандартная для всех типов – 40 мм, длина 3000-4000 мм, толщина стальной стенки 0,5-0,6 мм. Имеет цинковое антикоррозийное покрытие.

Профиль Mullion, параметры и применение

Стоечные профили часто относят только к одному типу – CW, но это не совсем верно, так как для обрамления стен и потолков потребуется совершенно другой тип металлического погонажа.
Различают сборные профили, которые используются для формирования основы под гипсокартонную облицовку.

1. Профиль CD (в национальных аббревиатурах ПП – потолочный профиль). Несмотря на то, что его называют потолочным, этот вид металлического профиля используется для отделки не только полов, но и стен. Он имеет следующие характеристики: ширина 60 мм, высота боковых фланцев 27 мм, длина 3000-4000 мм. Фланцы загибаются внутрь паза профиля, а по всей его длине имеются ребра жесткости, которые при толщине стенки 0,5-0,6 мм предотвращают изгиб погонажа под нагрузкой. Как и у аналогов для стоечных вариантов, цинковое покрытие является обязательным.

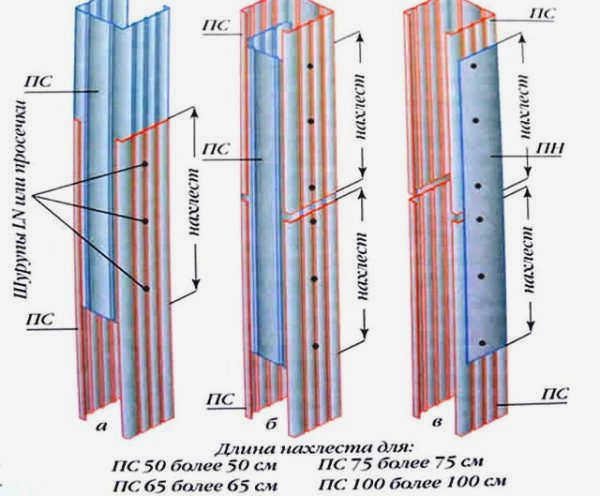

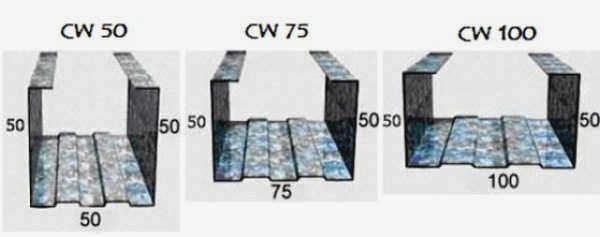

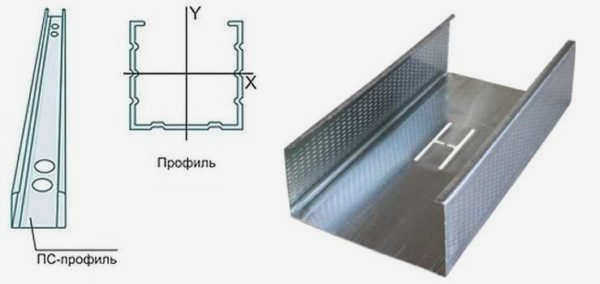

2. CW-50, 75, 100 (PS – стоечный профиль). Как правило, данный вид профиля называют стоечным. Он используется для монтажа каркасов перегородок и стен, которые впоследствии будут обшиты гипсокартоном. Цифры в обозначении указывают на ширину погонажа; высота полки стандартная для всех – 50 мм. Как и в предыдущей конструкции планок, они загнуты внутрь. Толщина стенки 0,5-0,6 мм, дополнительное усиление обеспечивается ребрами жесткости по всей длине профиля. Для защиты от коррозии имеется цинковое покрытие.

Читайте также
Виды саморезов для гипсокартона и профилей

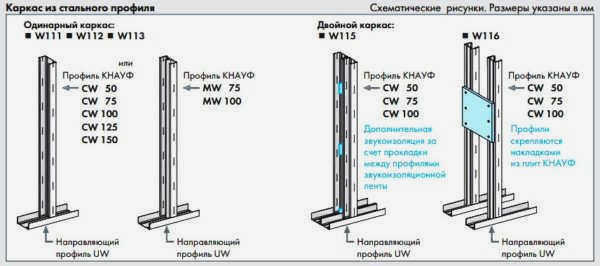

Стоит знать, что латинские и русские обозначения относятся к одной и той же маркировке. В первом случае используется система маркировки, разработанная компанией Knauf, а во втором – стандарты отечественных производителей. И нет никакой разницы в покупке профиля CD или PH, которые имеют одинаковые размеры и назначение. Смотрите на видео процесс установки перегородки с использованием мульонных и направляющих профилей.

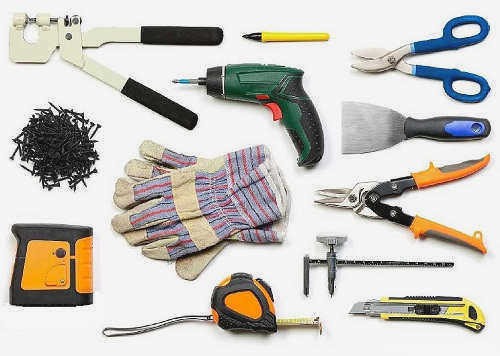

Необходимые инструменты и материалы

При работе с гипсокартоном, как и с каркасом, необходимы специальные инструменты для облегчения работы и материалы, которые помогут правильно установить профиль под гипсокартонную перегородку. К ним относятся:

• Направляющие профили необходимой ширины и количества;
• Профили подконструкции в необходимом количестве;
• уплотнительная лента (если компания планирует утеплить и повысить звукоизоляцию стены);

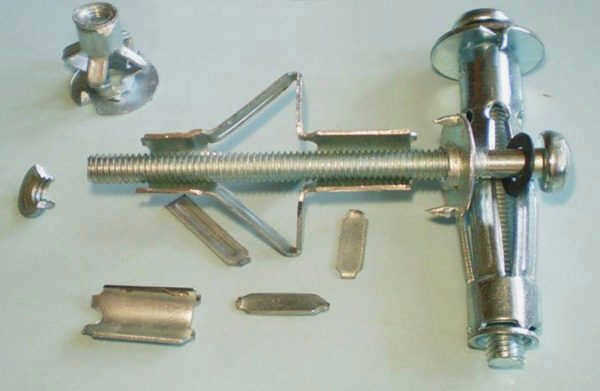

• дюбели;
• Саморезы для металлических поверхностей диаметром от 25 до 35 мм;
• саморезы с шайбой для прижима крепежных поверхностей;
• спиртовой уровень для измерения перепадов высоты;
• отвес;
• молоток для ручной работы;
• измерительная лента;
• для облегчения процесса работы потребуется отвертка;
• универсальный нож;
• молоток;

Лучше всего приобретать качественные материалы и инструменты, чтобы каркасная конструкция гипсокартонной перегородки была прочной и прослужила долгие годы.

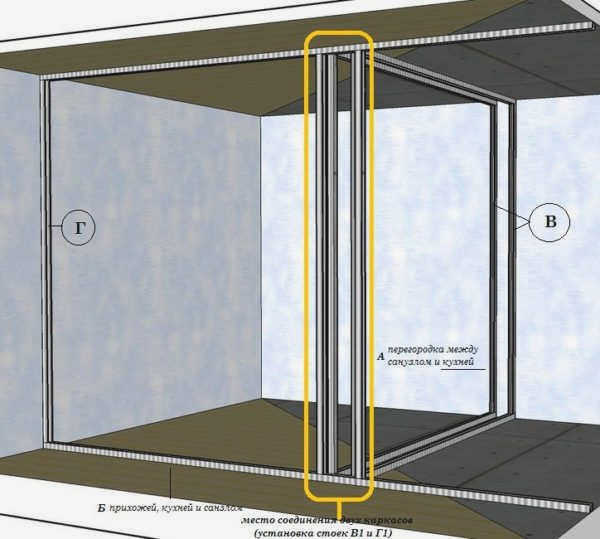

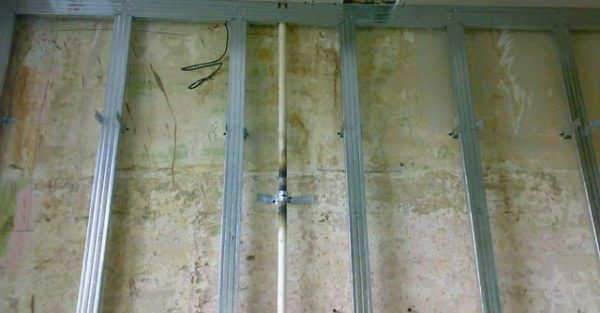

Установка профилей

Для того чтобы правильно выполнить монтаж каркаса, необходимо работать поэтапно, не упуская из виду важные детали. Порядок действий следующий:

1. Порядок крепления профилей стандартный: сначала крепятся направляющие балки, затем колонны и поперечные балки. Некоторые мастера монтируют конструкцию снаружи стены, предпочитая крепить сборную обрешетку, другие монтируют ее на месте перегородки.
2. Затем по желанию мастера и владельца направляющий профиль уплотняется герметизирующей лентой. Это поможет повысить тепло- и звукоизоляцию в пространстве за перегородкой. Профили крепятся к стене с интервалом не более одного метра и не менее чем тремя дюбелями по периметру профиля.
3. Облицовочные профили сначала крепятся к полу, а затем вдоль стены к потолку. Для точной установки стоечных профилей измерьте перепад высот спиртовым уровнем и, при необходимости, установите ножки, чтобы конструкция была идеально ровной.
4. Если вы планируете установить дверь в перегородке, необходимо установить направляющие профили на месте будущей двери и прикрепить балки на стыках гипсокартона.
5. Последний шаг – установка перемычек. Они необходимы, если вы планируете громоздкую, тяжелую гипсокартонную конструкцию. Перемычки помогут увеличить прочность каркаса и сделать его устойчивым и долговечным.

Внимательно следуя инструкциям, вы сможете добиться наилучших результатов и получить идеальный профиль, который поможет реализовать даже самую необычную идею в дизайне интерьера вашего дома или квартиры.

Gyprok

Профили Gyprok превосходят профили Knauf по соотношению цена/качество.

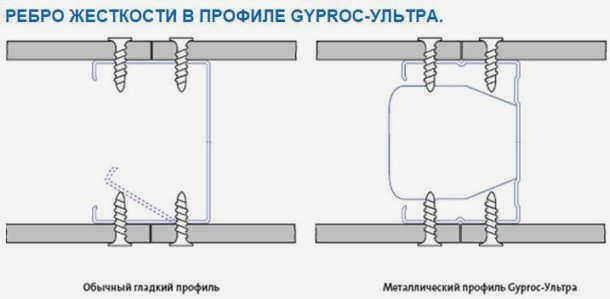

• Прочность обеспечивается холодной закалкой по уникальной технологии UltraSteel®.

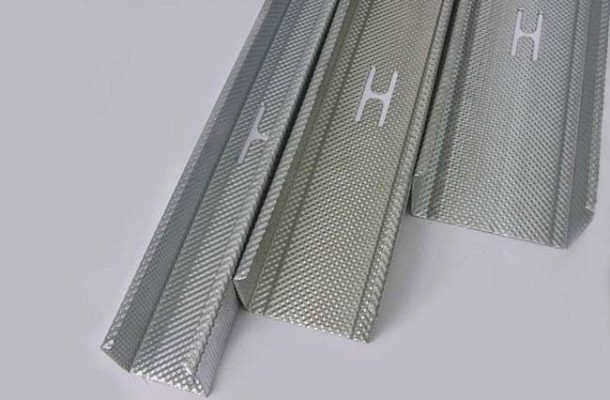

• Гофрированная поверхность элемента покрыта равномерными углублениями. Это позволяет вводить шуруп во все точки профиля под нужным углом без проскальзывания. Возникает "эффект гарпуна": шурупы легко вкрутить и гораздо труднее вытащить.

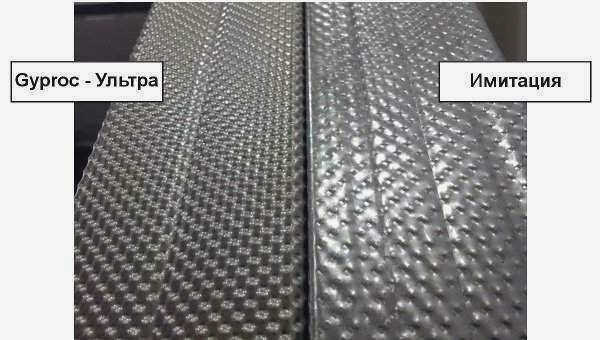

Поддельные профили этого производителя часто встречаются в магазинах для строителей, но их несложно распознать: оригинальные детали отличаются четким и симметричным рифлением по всей ширине детали.

Условия, в которых хранился металлический профиль, также важны. Несмотря на его коррозионную стойкость, его нельзя хранить на улице. На деталях не должно быть царапин и зазубрин, нарушающих целостность оцинкованного слоя. Лучше покупать продукцию в оригинальной упаковке.

Цены на профили различных типов

Примерная стоимость стандартных профилей длиной 3 метра от Кнауф и Гипрок приведена в таблице. Примечание: размеры некоторых элементов зависят от производителя.

Тип профиля КнауфЦена, руб.Тип профиля ГипрокЦена, руб.

Потолочный профиль ПП 28 × 27	95	Колончатый потолок ПП 28 × 27	113
Крепится на дюбели PP 60 × 27	135	Настенная стойка PP PP 60 × 27	148
Направляющий потолок PPP 28 × 27	100	Направляющий потолок PPP 28 × 27	113
Ведущий ПП 50 × 40	183	Ведущий ПП 50 × 37	155
Направляющая РР 75 × 40	239	Применение направляющих НАПРАВЛЯЮЩАЯ ПН 75 × 37	230
Нанесение дорожек РН 100 × 40	281	Ведущий PH 100 × 37	240
Монтаж в шкафу PS 50 × 50	193	Столб PS 50 × 40	184
Столб PS 75 × 50	210	Пост PS 75 × 40	162
Цоколь PS 100 × 50	235	Плинтус ПС 100 × 40	230

В заключение напомним, что для сооружения каркаса для гипсокартона, помимо металлического профиля, вам понадобятся и другие комплектующие – крепежи, соединители и подвесы. Подробную информацию о видах шурупов и калькулятор для расчета их количества вы найдете в этой статье.
