Профлист 21 волна размеры

Трапециевидные кровельные листы выпускаются пяти видов в зависимости от типа защитного покрытия.

Трапециевидный лист С21 – технические характеристики, описание, цена

Трапециевидный лист С21-1000 – один из самых универсальных профилей, широко применяемых в современном строительстве. Высота трапециевидного листа в 21 мм обеспечивает достаточно высокую несущую способность. Именно поэтому оцинкованный профилированный лист С21 успешно используется как в конструкциях, подверженных значительным ветровым нагрузкам, так и в качестве кровельного материала при любом уклоне крыши.

Название статьи (нажмите, чтобы открыть)

• Производство и применение
• Размеры и характеристики
• Цена, покупка, расчеты

Профилированный настил С-21 – производство и области применения

Профнастил С21, производство которого не требует сложного и дорогостоящего оборудования, выпускается рядом металлообрабатывающих предприятий в Российской Федерации и большинстве стран СНГ. Его выброс регулируется рядом нормативных документов. В частности:

1. Оцинкованный профильный лист С-21 производится из холоднокатаной рулонной стали марок 01 и 220-350 по ГОСТ Р 52246-2004 с цинковым покрытием.
2. Обычный профилированный лист С21 – по ГОСТ 24045-94 и ТУ 1122-079-02494680-01.
3. Цветной оцинкованный профильный лист С21 изготавливается из оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003.

Расшифровка обозначения профильного листа С21-1000 следующая (например, расшифровывается профильный лист С21-1000-0,7):

• С – стена;
• 21 – высота трапециевидного профиля, мм;
• 1000 – эффективная (рабочая) ширина профиля;
• 0,7 – толщина металла исходной заготовки проката из оцинкованной стали;

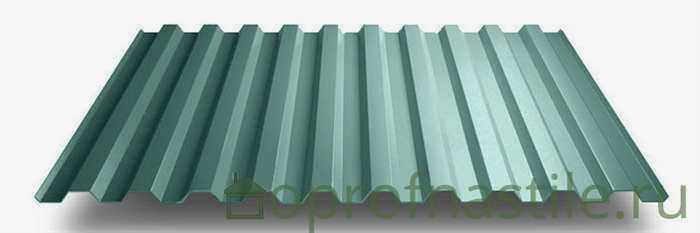

Профнастил С-21-1000 – внешний вид

Профнастил С21 – это одна из самых популярных марок профнастила. Она повсеместно используется в строительстве. В частности:

1. Кровля промышленных и общественных зданий, а также индивидуальных жилых домов при любых углах наклона крыши.
2. Быстровозводимые временные и постоянные здания и сооружения, малые архитектурные формы, склады, гаражи, торговые павильоны.
3. Различные каркасные конструкции, включая армирующие мембраны в каркасном и блочном строительстве.

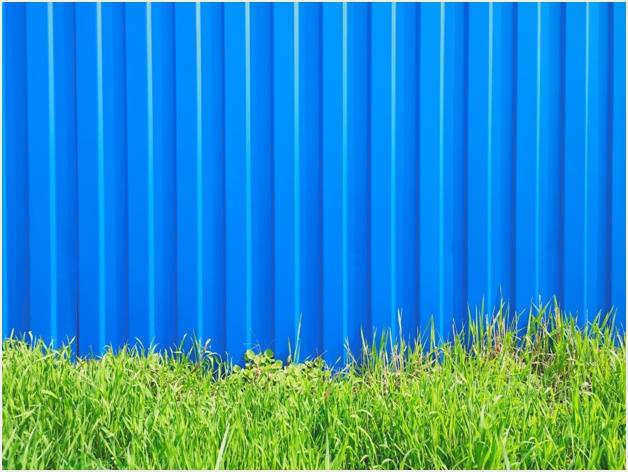

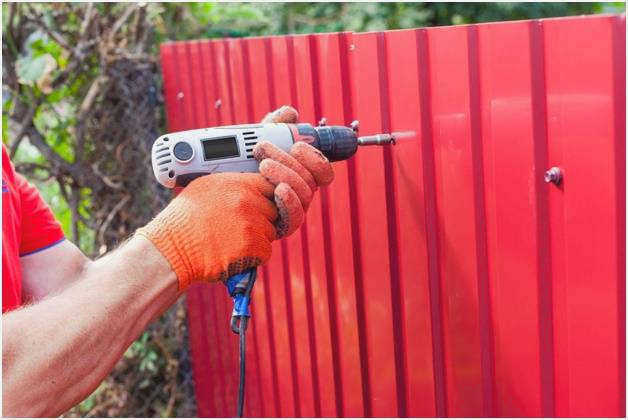

4. Панельные конструкции для заборов и ограждений.
5. Утепленные и неутепленные стеновые конструкции.

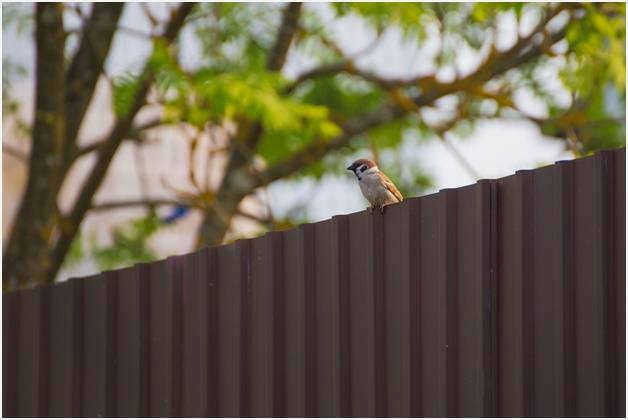

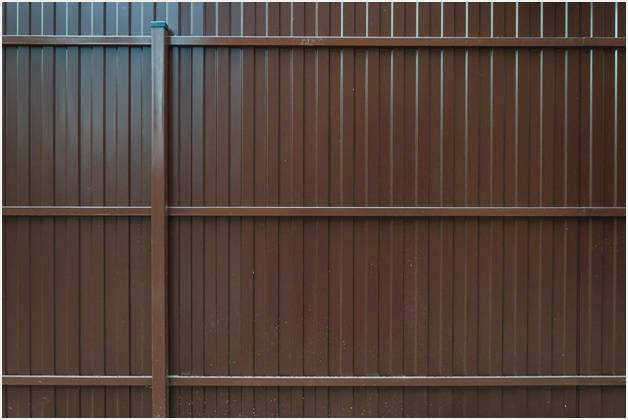

6. Ограждения для промышленных предприятий, дач и индивидуальных жилых домов.
7. Облицовка стен при реконструкции зданий и сооружений.
8. Производство утепленных стеновых конструкций и сборных сэндвич-панелей.

Технические характеристики профиля С21

Профилированный лист класса С21 должен производиться в соответствии с требованиями ГОСТ 24045-2016. Наличие буквы "С" в обозначении трапециевидного металлического листа указывает на стену, "21" – на высоту волны профиля в миллиметрах.

Для производства этого металлопрофиля используются рулоны холоднокатаной стали. Может использоваться оцинкованная сталь и металл без защитного покрытия для последующей покраски.

Лист должен соответствовать критериям качества:

Иметь точные размеры с допустимыми отклонениями и в соответствии со стандартом;

Качественный профлист С21, технические параметры и размеры которого соответствуют стандарту, имеет ряд преимуществ:

Высокая защита от коррозии;

Толщина профилированного листа С21

Профилированный лист С21 производится в диапазоне толщин от 0,4 до 0,9 мм. Наиболее популярны изделия толщиной 0,5 и 0,6 мм. Средние значения толщины делают такой профнастил слишком тяжелым и неоправданно дорогим. Как следствие, снижается нагрузка на несущие конструкции (колонны, короба, обрешетку) и крепеж. Повышаются эксплуатационные характеристики профилированных строительных объектов.

Толщина металла влияет на вес изделия. Зависимость прямо пропорциональная: чем тоньше металл, тем меньше вес. Его можно рассчитать на погонный метр или на площадь листа. На примере трапециевидного листа шириной 1000 мм рассмотрим, какой вес может иметь профилированный лист в зависимости от его толщины.

Таблица. Трапециевидный лист С21 – вес и размеры листа

Размеры (эффективная ширина, мм толщина, мм)

Вес одного метра листа, кг

Кровельный трапециевидный лист

Ассортимент профилированных кровельных листов включает не только марки металлических ПК с канавками для водоотвода, но и ряд несущих, стеновых, нестеновых профилей с соответствующей для кровли высотой нахлеста волны. Основные из этих марок, а также их технические характеристики приведены в таблице ниже.

Выбор профнастила для вашей крыши

Правильный выбор профнастила для крыши не может быть сделан на глаз или по опыту. В результате вы получите либо ненадежную крышу, которая рано или поздно выйдет из строя, либо огромную переплату за излишний запас прочности. Поэтому даже для небольших хозяйственных построек необходимо произвести хотя бы базовый расчет крыши. Более того, это несложно.

Существует два различных подхода к расчету.

Во-первых, выберите профиль кровли, толщину и тип изоляции, остальную кровлю, шаг обрешетки и размеры бруса или досок. Затем определяют снеговую и ветровую нагрузки на объекте и складывают их с весом самой крыши, включая вес волнистого кровельного листа. Минимальный угол наклона крыши рассчитывается исходя из общей нагрузки. Если уклон слишком большой, необходимо уменьшить шаг обрешетки или использовать профилированный лист с большей высотой волны. Если он очень мал, запас прочности крыши слишком велик и его можно "ослабить", используя более дешевый гофрированный лист.

Расчет уклона крыши с использованием профнастила

Подробная информация о выборе кровли из волнистых листов путем расчета минимального уклона крыши на примере. Принципы расчета снеговой и ветровой нагрузки с картами интенсивности по регионам. Зависимость угла наклона обрешетки от угла наклона крыши.

Второй метод расчета является обратным первому. В этом случае дом строится строго по проекту, поэтому уклон крыши уже известен и под него подбирается лист кровельного профиля. По известному уклону и конструкции крыши рассчитывается минимальная несущая способность профлиста, а затем подбирается его марка. Изначально расчеты являются приблизительными, так как неизвестно, сколько реально будет весить кровельный профнастил – технические параметры профиля можно учесть только после выбора марки профнастила для перекрытия крыши. Поэтому расчет следует повторить как минимум один раз, чтобы получить точную нагрузку на крышу.

Определение размеров профнастила C21 и C20

Заготовка для профнастила C20 и C21 представляет собой тонкий стальной лист в рулонах. Ширина заготовки для обеих марок одинакова. При формировании листа путем гибки происходит уменьшение ширины изделия С21 из-за разницы в высоте волны в 1 мм. Поэтому различия между профилированными листами включают в себя разные размеры.

Различают полную (общую) и рабочую (полезную) ширину профнастила. Полный размер относится к расстоянию между левым и правым краями изделия. Рабочая – расстояние между боковыми кромками без учета размера нахлеста.

Рабочая ширина является важным параметром. Она учитывается при расчете количества материала для кровли, стены или забора. Поскольку листы собираются таким образом, чтобы крайний фланец одного изделия перекрывал край другого, рабочий размер включается в расчет.

Размеры профнастила С20 следующие:

полная ширина – 1150 мм;

Габаритные размеры профлиста С21 следующие:

полная ширина – 1150 мм;

Трапециевидный лист С21 на 100 мм уже, чем его аналог марки С20. Хотя эта разница в эксплуатационных параметрах не оказывает влияния, но при проектировании конструкции крыши, стены или забора ее необходимо учитывать. Неправильные расчеты приведут к нехватке или, наоборот, избытку материала. Это дополнительные затраты времени, с одной стороны, и финансов – с другой.

Длина профилированного листа марок С20 и С21 стандартизирована. ГОСТ 24045-2016 допускает производство такой продукции длиной от 2,4 до 12 метров и шагом 250 и 300 мм.

Этот же ГОСТ регламентирует возможность производства профилированных листов любой длины. Поскольку профилированные листы С-20 и С-21 широко используются в индивидуальном строительстве для монтажа кровли, отделки стен и возведения заборов, производители выпускают для этих целей изделия меньших размеров. Можно приобрести профилированные листы длиной 1,5, 1,8, 2,0, 2,5 метра. Эти материалы более удобны в монтаже, так как их не нужно потом обрезать.

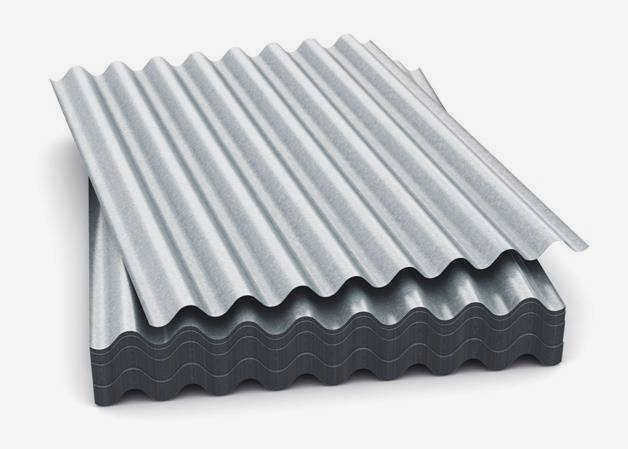

Гофрированные листы C20 и C21

Трапециевидные листы С-20 и С-21 выпускаются с полимерным покрытием или оцинкованные. Оцинкованные изделия менее дорогие. Они востребованы в промышленном строительстве, для крыш, сборных конструкций, ангаров, складов и временных ограждений.

Полимерная облицовка используется в более декоративных зданиях. Поэтому этот вариант металлического профиля востребован в индивидуальном строительстве. В промышленных целях его используют для облицовки фасадов торговых центров и павильонов.

Профильные листы С21 и С20 также различаются по цвету и выпускаются:

• С односторонней окраской. Экономичный вариант строительного материала. Имеет полимерное декоративное покрытие с одной стороны и оцинкованное покрытие с другой. Этот вариант целесообразно использовать для облицовки фасадов зданий и кровли. Поскольку внутренняя поверхность в этом случае закрыта, установка одностороннего профилированного листа позволяет добиться эстетически привлекательного эффекта и сэкономить на покупке.
• Окрашенный с обеих сторон. Двухсторонний окрашенный профнастил имеет декоративную внешнюю и внутреннюю поверхность. Основное применение такой материал находит в строительстве заборов и ограждений.

Декоративное покрытие металлического профиля может быть любым. Различные варианты оцинкованного и окрашенного металлопрофиля С-20 и С-21 можно найти в каталоге интернет-магазина "Таврос". В ассортименте представлены модели различных цветов Ral, стилизованные под натуральные материалы, кирпич, дерево, плитку и камень. Большой выбор позволяет экономно купить в Москве и красиво построить забор из профлиста, отделать здание или смонтировать кровлю.
