Оригинальная заготовка для гофрокартона является оцинкованный Листовой прокат класса 01 (ГОСТ Р 52246-2004) с дополнительным полимерным покрытием (ГОСТ Р 52146-2003). Мы не используем листовой прокат без цинкового покрытия, так как он корродирует даже при минимальном повреждении полимерного слоя.
Профнастил Н57 – цена, технические параметры, описание, применение
Высокая несущая способность и длительный срок службы сделали профнастил Н57 одним из самых популярных материалов в современном строительстве. Не в последнюю очередь его популярность обусловлена очень широким спектром применения. Подробнее об этом и о технических характеристиках профлиста этой марки ниже.

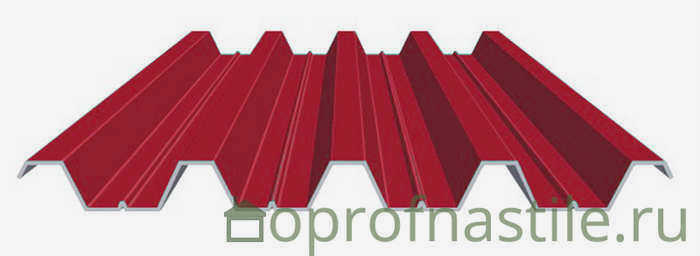

Профилированный лист Н57-750 – внешний вид
Содержание статьи (нажмите, чтобы открыть)
- Области применения
- Размеры и технические характеристики
- Цена распространенных размеров профиля
Профилированные настилочные плиты Н-57 – области применения
Профилированный настил Н-57 может использоваться для следующих строительных конструкций:
- кровля жилых и промышленных зданий с увеличенным уклоном до 3 метров;
- постоянная опалубка железобетонных перекрытий;
- композитные плиты перекрытия;
- структурные диафрагмы для металлокаркасных зданий;
- стеновые конструкции для сборных зданий и сооружений;
- каркасные конструкции различного назначения из металлических профилей;
- Временные и постоянные ограждения и сборные панельные конструкции;
- Утепленные и неутепленные конструкции наружных и внутренних стен для промышленных и гражданских зданий и различных вспомогательных сооружений;
- Заборы и ограждения в жилых, общественных, коммерческих и промышленных зданиях.
Профилированный лист Н57 соответствует стандарту ГОСТ 24045-94 для профилированных листов. Каждый лист имеет соответствующую маркировку, и для того, чтобы ориентироваться в разнообразном ассортименте каждой компании, необходимо знать, как расшифровать маркировку.
Профилированный лист Н57-750 – размеры профиля
В частности, профлист Н57-750-0,8 расшифровывается следующим образом:
- Н57 – несущий трапециевидный профилированный лист высотой 57 мм.
- 750 – рабочая ширина трапециевидного листа (под рабочей шириной оцинкованного профлиста Н57 понимается размер, остающийся при строительстве стены, забора или крыши после нахлеста соседних листов).
- 0,8 – толщина исходной заготовки холоднокатаной легкой стали 220-350 или марки 01 по ГОСТ Р 52246-2004 или оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003.
Характеристики покрытия рифленого листа H75-750/800
Характеристики покрытия рифленого листа H75-750:
Характеристики материала полимерного покрытия профилированного листа H75:
- Оцинкованная тонколистовая сталь марок 220-350 по ГОСТ Р 52246-2004;
- оцинкованная сталь с полимерным покрытием по ГОСТ Р 52146-2003;
- ширина заготовки 1250 мм.
Характеристики профнастила Н75-750 ГОСТ для сборки или штабелирования:
- Монтажная (полезная/рабочая) ширина профнастила – 0,75 м. (750 мм);
- Полная (общая) ширина трапециевидного листа – 0,8 м. (800 мм);
- полезная (рабочая) площадь одного листа без учета поперечного нахлеста (перекрытия) = 0,75 м. × длина листа в м;
- общая (суммарная) площадь одного листа = 0,8 м. × длина листа в м.
Профиль изготавливается длиной от 0,5 до 14,5 м при любой скорости резки в зависимости от размеров заказчика.
Характеристики профиля Н75 по весу и размерам.
| Толщина листа t , мм | Вес 1 п/м длины, кг | Вес одного полезного м², кг |
| 0,65 | 6,9 | 9,2 |
| 0,7 | 7,4 | 9,9 |
| 0,8 | 8,4 | 11,2 |
| 0,9 | 9,3 | 12,5 |
- Предельные отклонения размеров профильного листа H75-750 по ГОСТ 24045-2016:
- по высоте ±2,5 мм,
- по ширине ±15,0 мм,
- по длине +2,0 мм (до 6 м) +6,0 мм (свыше 6 м).
Вес листа и партии профлиста Н-75х750 рассчитывается следующим образом:
- вес одного листа = вес одного погонного метра при толщине листа t × длина листа в метрах;
- общий вес партии (заказа) = вес одного погонного метра при толщине листа t × общее количество погонных метров или вес одного листа × количество листов (для партий листов одинаковой длины и толщины).
Размеры и цена гофрированного листа H75-750/800
| Толщина, мм | Вес за метр, кг | Цена за единицу м, включая НДС, руб. | ||
| До 3 тонн | От 3 до 20 тонн | 21 тонна и более | ||
| Оцинкованный гофрированный металлический лист | ||||
| 0.50 | 5,4 | 558 | 553 | 548 |
| 0.55 | 5,9 | 623 | 618 | 613 |
| 0.6 | 6,4 | 680 | 675 | 670 |
| 0.65 | 6,9 | 732 | 727 | 722 |
| 0.68 | 7,2 | 763 | 758 | 753 |
| 0.7 | 7,4 | 763 | 758 | 753 |
| 0.75 | 7,9 | 826 | 821 | 816 |
| 0.8 | 8,4 | 844 | 839 | 834 |
| 0.82 | 8,6 | 874 | 869 | 864 |
| 0.85 | 8,9 | 930 | 925 | 920 |
| 0.9 | 9,3 | 955 | 950 | 945 |
| Оцинкованный трапециевидный лист с полимерным покрытием | ||||
| 0.50 | 5,4 | 684 | 679 | 674 |
| 0.6 | 6,4 | 846 | 841 | 836 |
| 0.65 | 6,9 | 896 | 891 | 886 |
| 0.7 | 7,4 | 935 | 930 | 925 |
| 0.75 | 7,9 | 1005 | 1000 | 995 |
| 0.8 | 8,4 | 1047 | 1042 | 1037 |
| 0.85 | 8,9 | 1119 | 1114 | 1109 |
| 0.9 | 9,3 | 1178 | 1173 | 1168 |
Примечания к таблице цен на трапециевидный лист H75:
- Цена профиля включает погрузку на грузовик с открытой платформой или прицеп без доставки заказчику.
- Цена оцинкованного профилированного листа Н75-750 определена для марки 220 по ГОСТ Р 52246-2004 (сталь ХП по ГОСТ 14918-80).
- Окрашенный профлист производится с покрытием из полиэстера, пурала, ПВДФ или ПВХ пластизоля. Цвет полимерного покрытия находится на стороне А и/или В профиля (см. рисунок выше).
- Цена профнастила H75 с полимерным покрытием указана для материала горячеоцинкованного стального проката с полиэфирным полимерным покрытием.
Размеры и цена профнастила H57-750/800
| Толщина, мм | Вес за м, кг | Цена за единицу м, включая НДС, руб. | ||
| До 3 тонн | От 3 до 20 тонн | 21 тонна и более | ||
| Оцинкованный гофрированный металлический лист | ||||
| 0.65 | 6,1 | 639 | 634 | 629 |
| 0.7 | 6,5 | 680 | 675 | 670 |
| 0.8 | 7,4 | 758 | 753 | 748 |
| Оцинкованный трапециевидный лист с полимерным покрытием | ||||
| 0.65 | 6,1 | 820 | 815 | 810 |
| 0.7 | 6,5 | 873 | 868 | 863 |
| 0.8 | 7,4 | 977 | 972 | 967 |
Примечания к таблице цен на профнастил H57:
- Цена профиля включает погрузку на грузовик с открытой платформой или прицеп без доставки заказчику.
- Цена оцинкованного профлиста Н57-750 указана для проката марки стали 01 по ГОСТ Р 52246-2004 (сталь OH по ГОСТ 14918-80).
- Окрашенный профлист изготавливается с модифицированным полиэфирным полимерным покрытием. Цвет полимерного покрытия находится на стороне А и/или В профиля (см. рисунок выше).
Расчет стоимости профлиста Н57-750 ГОСТ за м2, за тонну или за лист толщиной t
- Монтажный (рабочий) м2 = цена за погонный метр ÷ 0,75;
- цена за полный (комплектный) квадратный метр (м²) = цена за погонный метр ÷ 0,8
- цена за тонну = (цена за погонный метр ÷ вес за погонный метр) × 1000;
- цена за лист = цена за погонный метр × длина листа в метрах.
Общая стоимость заказа (партии) профлиста H-57×750 рассчитывается как количество листов в заказе, умноженное на цену за лист, или как цена за погонный метр, умноженная на общее количество погонных метров в заказе.
- Крыша, кровельное или напольное покрытие с обрешеткой длиной до 3 метров;
- Сталежелезобетонные плиты перекрытия;
- композитные плиты перекрытия;
- опалубка из листового металла;
- Мембрана жесткости конструкции металлического здания;
- элемент быстрого возведения для металлических зданий и сооружений;
- металлическая кровля из оцинкованного и окрашенного профилированного листа
- каркасные конструкции из профилированного металлического листа
- панельная облицовка и панельные конструкции из оцинкованного и окрашенного профилированного листа;
- наружные стены и стеновые конструкции малых архитектурных форм (павильоны, гаражи, многоквартирные дома, коттеджи и т.п.);
- металлические ограждения (стальные, железные) из оцинкованного и оцинкованного профнастила с покраской.
Значения массы (веса), размеров и площади поперечного сечения, момента инерции и момента сопротивления гофрированного металлического листа (справочные данные и значения по ГОСТ 24045-2016 для профилированного листа Н57-750-0,6 (0,7, 0,8)).
| t, мм | Вес 1 м длины, кг | Вес 1 м2, кг | Площадь поперечного сечения А, см кв. | Справочные значения на 1 м ширины | |||||
| Со сжатыми узкопрофильными фланцами | Со сжатыми фланцами широкого профиля | ||||||||
| Момент инерции Ix, см 4 | Момент сопротивления, см 3 | Момент инерции Ix, см 4 | Момент сопротивления, см 3 | ||||||
| Wx1 | Wx2 | Wx1 | Wx2 | ||||||
| 0,6 | 5,6 | 7,5 | 6,6 | 46,2 | 12,0 | 18,0 | 46,2 | 13,8 | 15,9 |
| 0,7 | 6,5 | 8,7 | 7,7 | 53,8 | 14,8 | 21,1 | 53,8 | 16,4 | 19,7 |
| 0,8 | 7,4 | 9,8 | 8,8 | 61,2 | 17,9 | 24,4 | 61,2 | 18,9 | 24,0 |
Где использовать профили С-21х1000
Оцинкованный трапециевидный лист С-21 без защитного покрытия можно использовать для киосков, навесов и коттеджей. Профилированный лист С-21 из оцинкованной стали с декоративно-защитным покрытием идеально подходит для частных и общественных зданий. Он используется в торговых и бизнес-центрах, фитнес-клубах, загородных домах, коттеджах и других частных и административных зданиях.
- Долгий срок службы.
- Простота монтажа.
- Подходит для различных климатических условий.
- Широкий выбор цветов.
- Не выцветает на солнце.
Результат
Металл Профиль предлагает профилированный лист С-21 по цене производителя. Это хороший выбор для строительной отрасли. Смотрите всю информацию о профилированном листе С-21х1000 в нашем интернет-магазине.
Открыть
Характеристики
Основные характеристики
Общая ширина, мм
Рабочая ширина, мм
Это разница между полной шириной и размером бокового нахлеста. Листы укладываются внахлест для фасадов, заборов или кровли для защиты от влаги.
толщина, мм
Толщина в миллиметрах.
Тип листа
Лист изготавливается из оцинкованной стали методом холодной прокатки. Из плоского листа получается ряд трапециевидных волн разной высоты и ширины. Это называется профилем. Жесткость и несущая способность профиля зависит от его формы.
Технические данные
Группа горючести
Способность материала противостоять огню. Существует пять классов воспламеняемости. Вся продукция компании "Металл Профиль" является негорючей.
Негорючие
Материал
При выборе материала важно учитывать условия, в которых будет использоваться изделие: контакт с детьми и животными, повышенная влажность или большие нагрузки.
Оцинкованная сталь
Цвета и покрытия
Цвет
Основные цвета в каталоге соответствуют стандартам RAL и RR. Также доступны цвета "металлик" и гамма цветов для камня, кирпича, дерева и других натуральных материалов. Однако экран компьютера может неточно передавать цветовые нюансы. Это следует учитывать при выборе продукции.
Прозрачный BC
Покрытие
Полимерное покрытие используется в качестве защитного и декоративного покрытия. Состав и толщина полимера определяют не только цвет и текстуру изделия. Помимо прочего, от выбора покрытия зависит коррозионная стойкость и долговечность строительного материала, а значит, и гарантийный срок. В зависимости от типа покрытия гарантийный срок составляет от 5 до 50 лет.
Цинк
Коррозионная стойкость
Коррозионная стойкость – это способность материалов противостоять коррозии. Для повышения коррозионной стойкости сталь оцинковывают, а затем подвергают процессу пассивации, грунтовки и нанесения полимерного покрытия. Количество цинка на единицу площади и тип полимерного покрытия определяют устойчивость изделия к ржавчине.
