Толщина цинкового покрытия – 9-19 мкм, общая с обеих сторон – 100÷275 г/кв.м. Диапазон толщины полимерного покрытия на одной лицевой или обратной стороне листа: грунтовка – 5÷7 мкм; грунтовка + финишная эмаль – 20÷60 мкм; грунтовка + ПВХ пластизоль – 100÷200 мкм; защитная эмаль 10÷18 мкм.

Профилированный лист H75: размеры, характеристики, толщина, применение

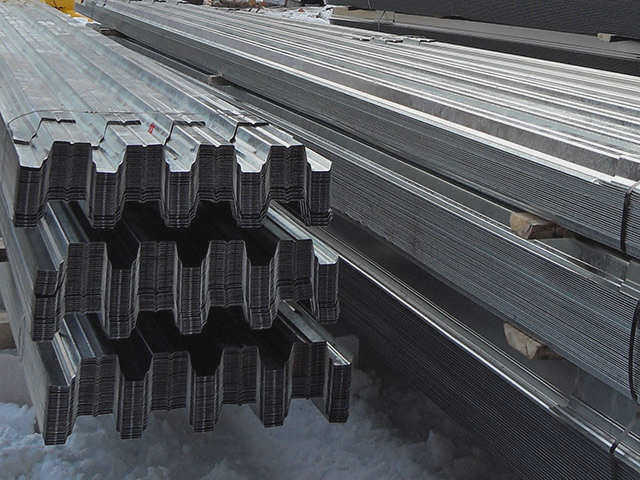

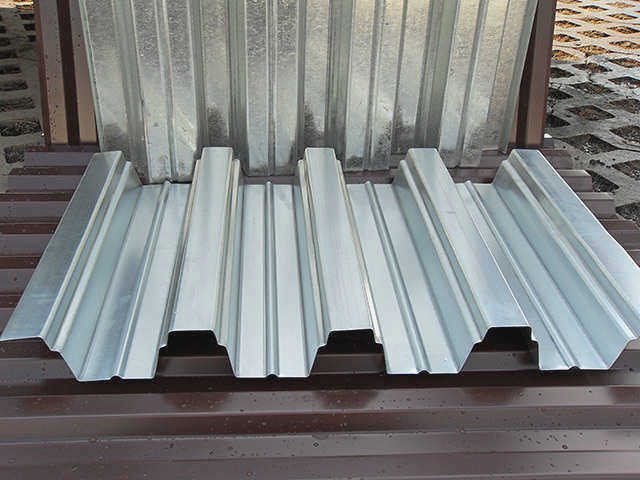

Профилированный лист Н75 – это горячеоцинкованный стальной лист с трапециевидной гофрой, которая наносится методом холодной прокатки. Это высокопрочный материал с высокой несущей способностью; ребра гофры повышают устойчивость к механическим нагрузкам. Материал способен выдерживать интенсивные внешние воздействия, в том числе ветровые и снеговые нагрузки.

Профилированный лист Н75: технические характеристики

Профилированный лист Н75 относится к классу несущих, на что указывает буква Н в обозначении. Производится в соответствии с ГОСТ 24045 и ТУ 5285-002-78099614-2008, с подробными техническими условиями. Материал имеет следующие параметры:

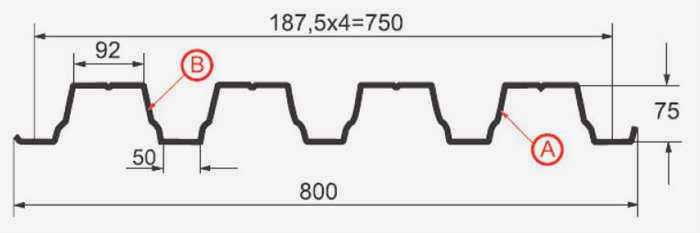

• Общая ширина листа составляет 800 мм, полезная ширина – 750 мм. Разница между ними обусловлена необходимостью оставлять припуск на нахлест листов.

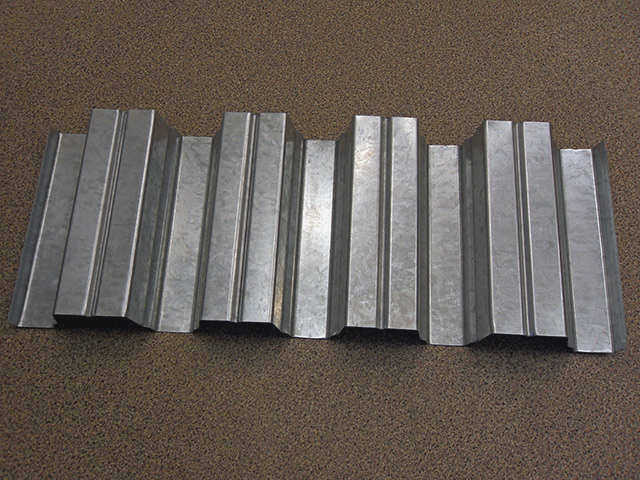

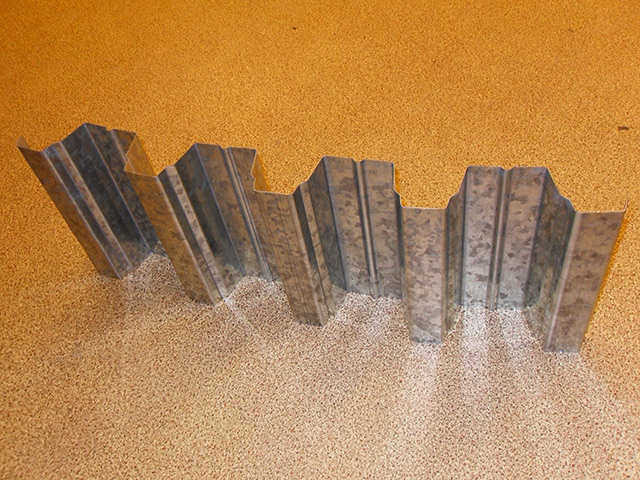

• Высота профиля составляет 75 мм. Он имеет трапециевидную форму и дополнительные ребра жесткости для повышения прочности и несущей способности. Стандартная длина волны профиля составляет 187,5 мм.
• Стандарты допускают 4 варианта толщины листа: она может быть 0,65, 0,7, 0,8 или 0,9 мм. От этого значения будет зависеть вес готового материала.
• Стандартная длина может составлять от 0,5 до 4,5 м. Чем короче гофрокартон, тем легче его монтировать.
• Вес 1 метра гофрированного листа может составлять от 6,9 до 9,3 кг. Расчет основан на толщине металлической подложки.

Дополнительные канавки в гофролистах используются для лучшего дренажа. В результате этот вид профлиста можно использовать для кровельных работ: он выдерживает значительный вес снега и хорошо отводит дождевую и талую воду.

Каждый вид трапециевидного листа имеет цифровое и буквенное обозначение. Например, H75 750/800 означает следующее:

• Н – несущий тип профилированного листа с повышенной устойчивостью к нагрузкам.
• 75 – высота гофры.
• 750/800 – соотношение полезной и полной ширины листа.

В обозначении также может содержаться информация о продольной длине листа и его толщине. Последнее число напрямую влияет на прочность материала, а также на нагрузку, которую он будет оказывать на фундамент при монтаже. Правильно подобранный материал способен выдерживать большие нагрузки в течение длительного времени.

Где использовать

Технические свойства несущего профлиста Н-75 позволяют использовать его в тяжелых условиях. Производители рекомендуют следующие варианты применения:

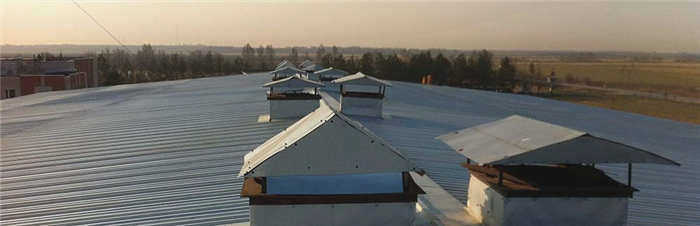

• Для кровли (вариант А).
• В несъемной опалубке.
• Для несущих конструкций.

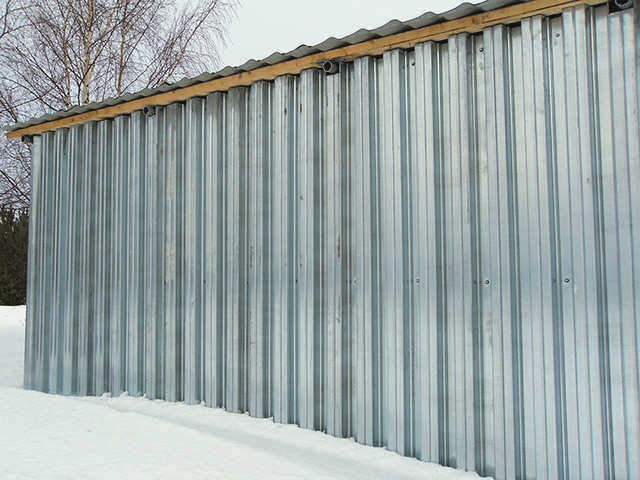

Конечно, никто не запретит вам при желании установить Н-75 на фасад или забор. Однако следует помнить, что такой профнастил имеет очень высокий рельеф, из-за чего смотрится в этих местах не очень элегантно. Кроме того, при его изготовлении используется больше стали, а значит, он будет стоить дороже, чем ненесущие виды профнастила на забор или фасад.

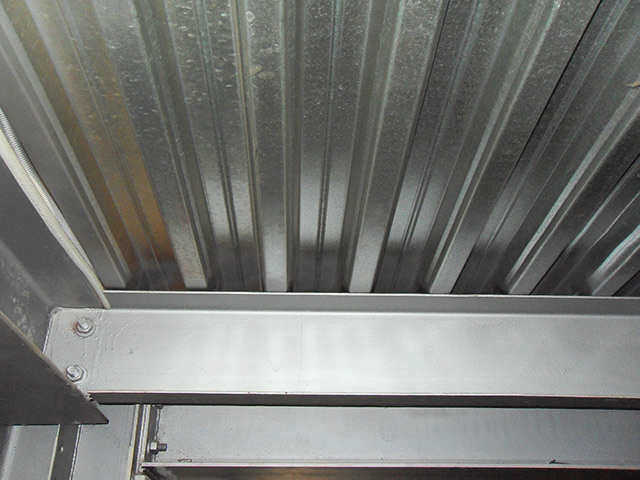

Геометрия профлиста Н-75 разработана таким образом, что изделие можно использовать в качестве жесткости каркаса, на плоских крышах, в промежуточных перекрытиях, а также в качестве несъемной опалубки.

Преимущества

Отличные технические характеристики и заводское производство придают профлисту Н-75 компании "Металл Профиль" ряд преимуществ:

1. Высокая несущая способность. Дополнительные ребра жесткости, а также высокий рельеф гофры позволяют изделию выдерживать очень высокие нагрузки. В частности, его можно использовать в качестве несъемной опалубки для последующей укладки железобетона на месте.
2. Устойчивость к коррозии.Разнообразие защитных слоев создает настоящую антикоррозийную броню для профнастила Н-75.
3. Устойчивость к ультрафиолетовому излучению. Покрытие профлиста Н-75 от "Металл Профиль" не выцветает на солнце в течение десятилетий. Поэтому оно не потеряет свой цвет даже на крыше.
4. Огнестойкость. Сталь – негорючий материал, поэтому профлист "Металл Профиль" может служить барьером на пути распространения огня.
5. Простота монтажа. Профилированный лист Н-75 имеет правильную геометрию, что облегчает его монтаж.
6. Гарантия качества. Компания "Металл Профиль" предоставляет официальную гарантию до 50 лет* на продукцию собственного производства.
7. Экономия денежных средств. Нет необходимости тратить деньги на покраску гофрокартона или пропитку его специальным огнезащитным составом или средством для защиты от плесени.

Преимущества:

• Малый вес трапециевидного листа позволяет производить самостоятельный монтаж.
• Широкий ассортимент профилей с различной несущей способностью.
• Устойчивость к механическим повреждениям, ультрафиолетовому излучению и суровым погодным условиям.
• Пожаробезопасность и экологичность.
• Низкая стоимость и простота в обслуживании.
• Высокая ремонтопригодность: мелкие царапины можно устранить с помощью эмали, а поврежденные сегменты можно заменить новыми листами.
• Самый универсальный строительный материал.
• Длительный срок службы – до 50 лет*.

*Для получения подробной информации о сроках гарантии на продукцию посетите сайт www.metallprofil.ru в разделе "Документы".

Развернуть
Характеристики
Основные характеристики
Общая ширина, мм
Рабочая ширина, мм

Это разница между полной шириной и размером бокового замка (перекрытие). Накладки укладываются при монтаже фасада, забора или крыши для защиты от влаги.

толщина, мм
Толщина в миллиметрах.
Тип листа

Лист изготавливается из оцинкованной стали методом холодной прокатки. Из плоского листа получается ряд трапециевидных волн разной высоты и ширины. Это называется профилем. Жесткость и несущая способность профиля зависит от его формы.

Технические данные
Группа горючести

Способность материала противостоять огню. Существует пять классов воспламеняемости. Вся продукция компании "Металл Профиль" является негорючей.

Негорючие
Материал

При выборе материала важно учитывать условия, в которых будет использоваться изделие: контакт с детьми и животными, повышенная влажность или большие нагрузки.

Оцинкованная сталь

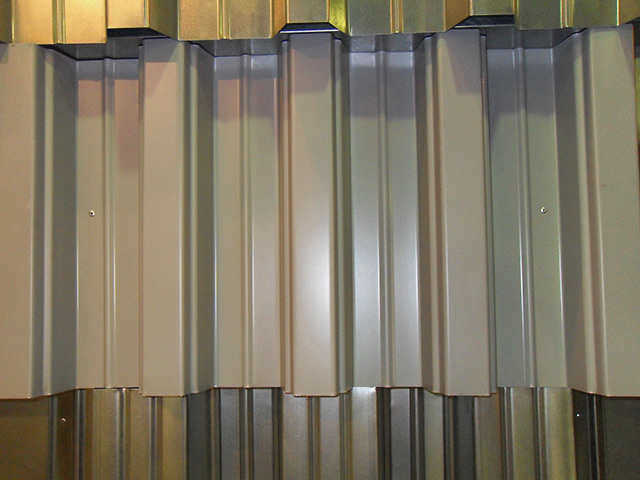

Цвета и покрытия
Оттенок

Основные цвета, представленные в каталоге, соответствуют стандартам RAL и RR. Также доступны металлические оттенки и цветовая палитра камня, кирпича, дерева и других природных материалов. Однако экран компьютера может неточно передавать цветовые нюансы. Это следует учитывать при выборе продукции.


Стандартные размеры.
доступно

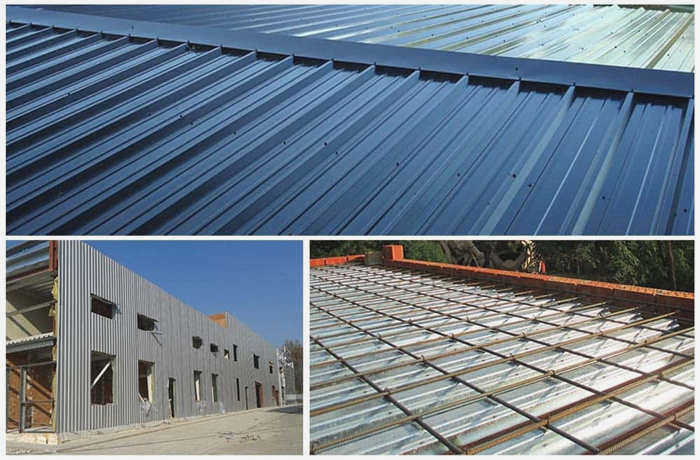

Применение профнастила H75 в строительстве:

• Кровля, настил кровли или обрешетки до 4,5 м;
• стальные арматурные листы для бетонных перекрытий
• композитные плиты перекрытия
• стальной лист
• металлическая диафрагма, придающая жесткость строительной конструкции;
• конструктивный элемент металлических зданий и сооружений;
• металлическая кровля из оцинкованного и окрашенного профилированного листа
• каркасные конструкции из профилированного стального листа
• панельные ограждения и панельные конструкции из оцинкованного и окрашенного профилированного листа;
• наружные стены и стеновые конструкции малых архитектурных форм (павильоны, гаражи, блок-хаусы, коттеджи и т.д.).

Масса (вес), размеры и площадь поперечного сечения, момент инерции и момент сопротивления профилированного листа (справочные данные и единичные значения по ГОСТ 24045-2016 для профилированного листа Н75-750-0,7 (0,8; 0,9)).
