Программа для проектирования теплого водяного пола

Длина и расстояние между трубами должны быть рассчитаны отдельно для каждого помещения. Расчеты напольного отопления можно выполнить с помощью специализированного программного обеспечения или прибегнуть к услугам проектной компании. Самостоятельно рассчитать необходимую мощность для каждого контура сложно, так как необходимо учитывать множество параметров и нюансов. Если вы допустите ошибку в расчетах, это может свести на нет всю систему или привести к неприятным последствиям, включая недостаточную циркуляцию воды, появление "теплой зебры", когда пол попеременно нагревается и охлаждается, неравномерный нагрев пола и развитие утечек тепла.

Содержание

Инструкции по проектированию и расчету напольного отопления

Существование таких программ несколько облегчает процесс выбора конструкции водяного напольного отопления. Как с ними работать?

Сначала программа заполняет все данные о помещении и материале выбранного контура. Программа автоматически выдает необходимую длину и уклон трубы.

На этом этапе определяются следующие параметры:

Необходимая длина всего контура.
Правильное распределение тепловой энергии по всей площади помещения.
Максимальные пределы отопительной нагрузки, которую способна обеспечить система.

Совет. Если по каким-либо причинам необходимо увеличить расстояние между трубами, следует позаботиться о том, чтобы одновременно повысить температуру теплоносителя. Приемлемое расстояние между трубами составляет 5-60 см; чаще всего трубы укладывают с интервалом 15-30 см, используя как переменный, так и фиксированный шаг.

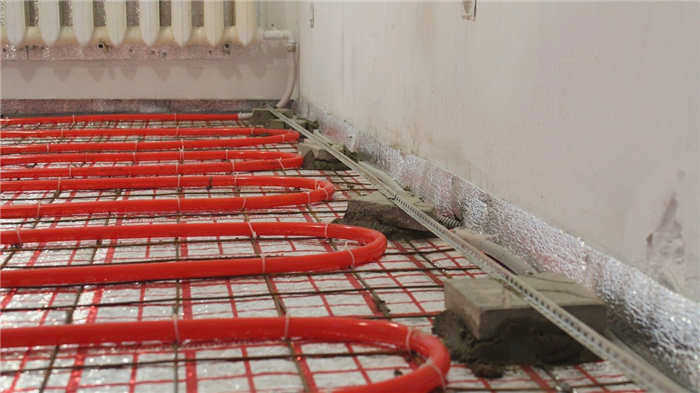

Укладка труб для подогрева пола и стяжки

Как правило, теплые полы устанавливаются с помощью специальных крепежных профилей, которые крепятся к полу с помощью дюбелей и шурупов. Они имеют раструбы для крепления труб. Они облегчают соблюдение расстояния между витками труб.

Совет: В качестве крепежа можно использовать пластиковые зажимы, которые прижимают трубу к армирующей сетке.

Важно не зажимать трубу слишком плотно, так как лучше оставить свободную соединительную петлю.

Трубы обычно поставляются в бухтах. Трубу не следует вытягивать из бухты виток за витком. Трубу следует разматывать постепенно, по мере ее укладки и закрепления на земле. Все изгибы следует делать аккуратно, сохраняя радиус как можно меньше. Большинство полиэтиленовых труб имеют радиус 5 диаметров.

Если полиэтиленовая труба слишком туго натянута, на изгибе может появиться беловатая полоса. Это означает, что материал начал быстро растягиваться и образовалась трещина. К сожалению, такие дефекты нельзя устанавливать в системе напольного отопления из-за повышенного риска проколов в этой области.

Концы труб, подсоединяемых к коллектору, прокладываются через стены и при необходимости окружаются изоляцией из вспененного полиэтилена. Для соединения труб с коллектором используется система евроконус или компрессионные фитинги.

Если вы только начинаете работать с полипропиленовыми трубами, стоит ознакомиться со способами их сварки и монтажа.

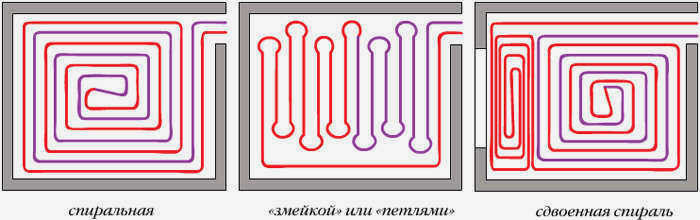

Существует несколько схем укладки труб для напольного отопления. Выбрать подходящую для ваших нужд несложно.

Необходимо учитывать планы расстановки и перестановки мебели, а также другие факторы.

После укладки напольного отопления необходимо испытать систему под высоким давлением. Для этого трубы заполняют водой и нагнетают давление до 5-6 бар в течение 24 часов. Если в трубах нет утечек или значительных расширений, можно заливать бетонную стяжку. Заливка производится при подключенном рабочем давлении в трубах. Только через 28 дней стяжка может считаться готовой к дальнейшим монтажным работам.

Стяжка – быстрая и простая укладка
Петлевой обогрев пола

Простая и удобная в использовании программа для расчета установки напольного отопления.
Она подходит как для профессионалов, так и для тех, кто занимается устройством полов с подогревом.
Она значительно ускоряет планирование и снижает материальные затраты.

Программа позволяет быстро и легко Программа позволяет рисовать контуры напольного отопления, причем рисунок выполняется по сетке, которая задается при создании нового проекта – и затем проект привязывается к этой сетке, что позволяет избежать произвольных перегибов, которые были бы невозможны в процессе работы.
В результате получается довольно быстрый и точный – Вы всегда попадаете в нужный узел, и вам не нужно целиться.

Помимо петель, программа имеет возможность рисовать комнаты – Это делается для того, чтобы вы могли быстро рассчитать площадь помещения в котором будет производиться установка, а также знать количество подложкаПодложка бывает разных типов: металлическая сетка, пластик или специальные варианты.
Подложка бывает разных типов: металлическая сетка, пластик или специальные варианты. Грунтовка позволяет с высокой степенью точности оценить сопутствующие финансовые затраты.

Специалист прибудет на место в течение получаса, чтобы произвести замеры замеры и нарисует план помещенияэскизы напольное отопление и получает предварительную смету – Другими словами, все делается очень быстро.
Нет необходимости изучать специализированное программное обеспечение CAD, которое может многое, но требует длительного обучения – чтобы освоить систему, чтобы уметь нарисовать даже элементарный пол с подогревом в ванной комнате, требуется больше года!
При создании контура вы указываете цвет, толщину линий – важные маршруты легко заметны.
Программное обеспечение включает динамический расчет сметы – При расчете сметы вы можете ввести стоимость одного метра трубы и сразу же увидеть итоговую сумму..

Расчет прост!

экономия материалов – экономия времени – точная смета

Что говорят пользователи.

. программу я использовал сам и с ее помощью сделал все расчеты, все купил и не разочаровался – даже в демо версии распечатал результаты, через скриншот, все упаковал и все работает – очень доволен. Спасибо.

Из общения на интернет-форуме

Нам задают вопросы.

Будет ли программа работать? Люди на forumhaus обеспокоены. Можно было бы нарисовать все пелтли, пусть грубовато, но без изучения всяких компов, автокадов и т.д. Я сам нарисовал 3-х уровневый дом 300 м2, сделал покупку, все установил, сам впечатлен программой

Из письма одного из пользователей

Строители ищут

Мне нужна простая программа, которая может рассчитать длину контура ТП. Мне не нужно, чтобы она рассчитывала теплопотери. Нужно просто решить, сколько петель делать и сколько брать труб. То, что советует интернет, либо не скачивается, либо не работает у меня. Пожалуйста, напишите мне или дайте ссылку на программу, которая работает!

Описание калькулятора длины трубы для напольного отопления

Онлайн-калькулятор теплого пола позволяет быстро и точно рассчитать следующие необходимые строительные материалы:

труба
теплоизоляция
армирующая сетка
соединители для труб
демпферная лента
теплоноситель

материал для стяжки

цемент
песок
пластификатор
фибра

Калькулятор выдает схему укладки, которую потом очень легко использовать при монтаже. При расчете длины трубы напольного отопления калькулятор учитывает индивидуальные параметры, заданные пользователем:

Размеры напольного отопления (длина и ширина помещения)
Расстояние от коллектора до помещения
Расстояние между змеевиками напольного отопления и стенами
Расстояние между трубами напольного отопления

При расчете количества соединителей труб напольного отопления необходимое расстояние между соединителями задается в настройках программного обеспечения.

При расчете количества теплоносителя для заполнения трубы теплого пола учитывается диаметр трубы.

Калькулятор расчета напольного отопления автоматически рисует сетку с отметками расстояний, что облегчает укладку трубы с требуемым расстоянием от стен и расстоянием между витками. График с данными расчета можно распечатать, а также сохранить на компьютере или мобильном устройстве.

ОПТОВАЯ ТОРГОВЛЯ АРМСТРОНГ
КОМПЛЕКТАЦИЯ ПО ВСЕЙ РОССИИ
(351) 200-47-20
дизайн, акустика, медицина

Схема укладки теплого пола "улитка" или "спираль"

Улитка (спираль) – наиболее распространенный, экономичный и эффективный с точки зрения передачи энергии способ укладки труб водяного теплого пола. При спиральной схеме трубы укладываются по периметру помещения, начиная от края и постепенно приближаясь к центру с каждым кругом, уменьшая радиус.

Основное преимущество червячной схемы заключается в том, что тепло равномерно распределяется по помещению, сглаживая теплопотери и предотвращая образование тепловой зебры в полу. Еще одним преимуществом этого метода является гибкость размера шага. Кривые в форме улитки плавные, в отличие, например, от змеевидных кривых, поэтому минимальный шаг не ограничен диаметром трубы.

На протяжении многих лет этот метод зарекомендовал себя как наиболее надежный и практичный способ установки напольного отопления в червячной системе. Этот способ укладки очень прост и может быть установлен одним человеком, благодаря тому, что не требуется больших изгибов труб.

Спиральный теплый пол может быть установлен в помещениях различных размеров и форм. Конечно, в больших помещениях используется не один шнековый контур, а комбинация из нескольких шнековых спиралей.

Простые программы для начинающих

Простые в использовании программы, с помощью которых можно выполнять расчеты.

"Улитка".

Программа позволяет ускорить укладку, экономит деньги. Пол в форме улитки укладывается спиралями с интервалом 30 см.

Тепловая мощность должна быть рассчитана в соответствии с площадью пола. Практически на 1 м² требуется 10 Вт.

Преимущества и недостатки рисунка улитки
Нанесение рисунка на сетку, созданную для нового дизайна;
Возможность создания необходимых узлов, петель, комнат с расчетом площади помещения;
расчет количества металлической или пластиковой подложки
вывод полученной диаграммы на экран и принтер.
Демо-версия работает без регистрации, но имеет ограниченную функциональность;
Для расширения возможностей пользователь должен пройти авторизацию и получить специальный ключ;
Программа не работает без доступа в Интернет;
прокладывает маршрут только в одном направлении.

OVPlan

Удобный и простой сервис с постоянно обновляемыми модулями и базами данных.

Преимущества и недостатки OVPlan:

Большое количество функций, если пользователь пройдет простую и бесплатную регистрацию на сайте разработчика;

План системы отопления рисуется в AutoCAD для передачи в OVPlan. В результате получается детальный проект;

отображение и печать схем и спецификаций;

отсутствие жесткой привязки к радиаторам, трубопроводам, насосам и котлам, хотя арматура должна быть только Oventrop;

назначение коэффициентов местного сопротивления для каждой секции с определением процентных соотношений.
загрузка только с сайта производителя, иначе программное обеспечение не будет обновляться.

Приложения

Выбор программного обеспечения для проектирования системы "теплый пол" начинается с анализа назначения и места установки (частный дом или квартира).
Необходимо рассмотреть варианты демо-версии и полной версии программного обеспечения. Это позволит сделать гидравлические расчеты в нужных местах.
Для простых решений подойдут онлайн-конструкторы или программы с базовым набором функций.
Более сложные варианты теплоснабжения создаст программа расчета напольного отопления с широким функционалом.
