Облицовка дымохода крыши: основные варианты установки оклада дымохода
Одно из важнейших требований к крышам – пожарная безопасность. Конечно, соломенные шляпы и деревянная черепица давно ушли в прошлое, но не все современные кровельные материалы могут похвастаться хорошей устойчивостью к открытому огню. Некоторые из них достаточно нагреть, чтобы деревянная обрешетка и обшивка начали тлеть.
Именно для этого и создается надежное соединение между крышей и дымоходом дома – чтобы создать самый надежный барьер между сталью, нагретой в самые холодные зимние дни, и плохо защищенной крышей. А как выглядит этот проект для разных типов кровли, мы покажем подробно.
В чем заключается сложность оклада?
Опытные кровельщики хорошо знают, что одним из самых сложных и ответственных этапов является соединение трубы с крышей и ее монтаж.
Здесь в игру вступают несколько факторов риска:
- Высокая температура трубы, которая может нагреть до критической температуры практически любой кровельный материал, особенно деревянную обрешетку;
- Зазор между трубой и кровлей, который должен быть полностью герметичен;
- Снежная шапка, которая всегда скапливается на любом препятствии, встречающемся на пути спуска.
Поэтому главное требование к изготовлению фартука дымохода – это его огнеупорность, прочность и 100% герметичность.
Сам фартук дымохода изготавливается двумя способами: из гибкой свинцовой или алюминиевой ленты или из стального листа со специальным покрытием.
Самое главное – сделать его правильно:

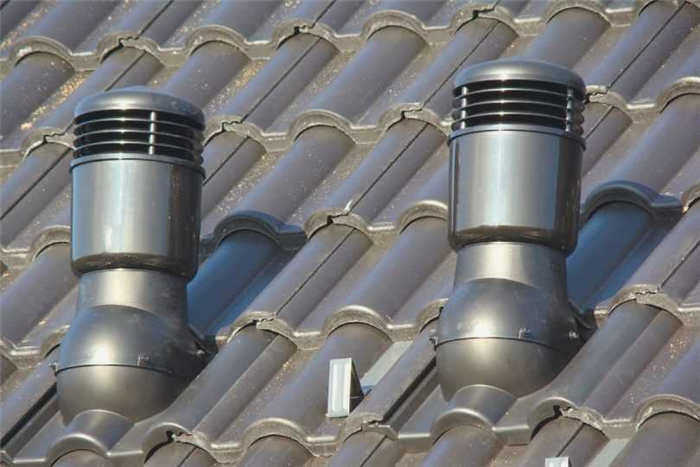

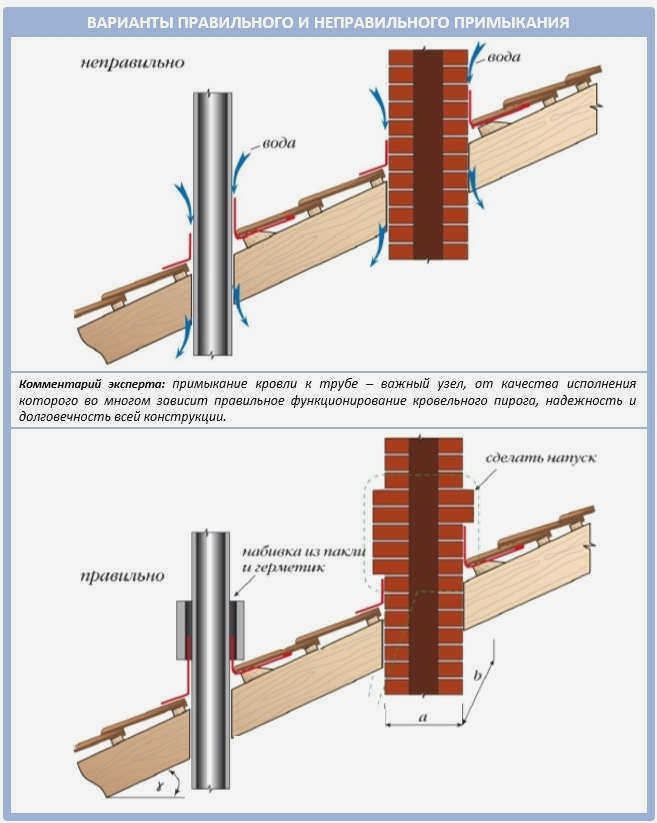

Проблема плотного прилегания кровельного оклада к дымоходу обычно решается с помощью внутреннего фартука оклада, и мы постараемся подробно обсудить это с вами.
Место для оклада
Выбор хорошего места для отверстия в профилированной крыше для дымохода является чрезвычайно важным аспектом всего процесса. Конечно, многое будет зависеть от расположения радиатора. Конечно, рекомендуется располагать дымоход как можно более вертикально, но есть и ряд других нюансов, которые необходимо учитывать.

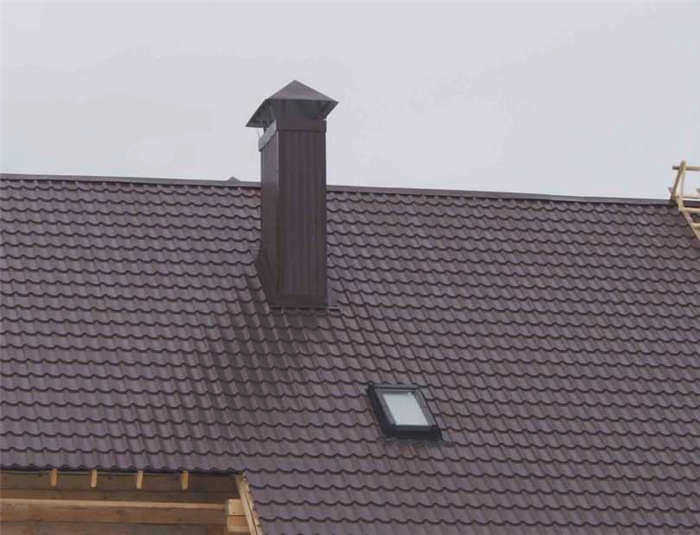

- Лучшее место для вывода дымохода – самая высокая точка крыши, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно составлять 500-800 мм.

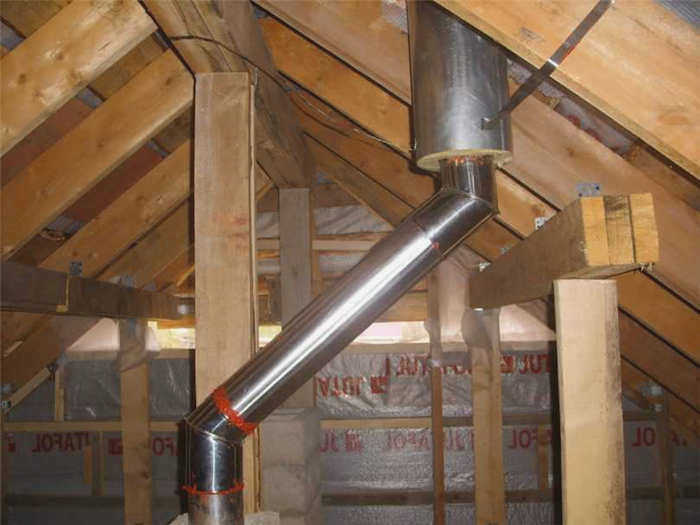

- Оптимально, чтобы отверстие в крыше рассматриваемого типа не совпадало с частями стропил. Чтобы этого избежать, можно использовать колена, а также углы дымохода. Их использование позволяет осуществить поворот на 45-90 градусов.
- Длина компонентов дымоходной системы рассчитывается таким образом, чтобы соединения находились выше или ниже перехода между потолком и крышей.. В противном случае будет очень трудно выполнить прочное соединение.
- Дымоходная система должна находиться на 100-150 см выше конька крыши для обеспечения тяги.. Если выходное отверстие расположено слишком высоко, оно будет охлаждаться по мере прохождения дыма, и возникнет конденсат.
Убедитесь, что выход дымохода правильно отмечен на крыше маркером или карандашом, и проверьте температуру в вечернее время.
Дымоход должен быть установлен в "холодной зоне", т.е. днем он должен находиться в тени.
Как сделать это правильно?
Прежде чем начать выводить трубу через крышу, необходимо выполнить ряд подготовительных работ.
- Определите размеры трубы.
- На профилированной обрешетке отметьте расположение отверстийв которых будет установлена железная труба.
- Теперь, согласно сделанной разметке. Обрежьте металлический лист. Это лучше всего сделать с помощью шлифовальной машинки и тонкого металлического диска. Будьте очень осторожны, чтобы не образовались заусенцы.
- При вырезании отверстия отступите несколько сантиметров от нарисованного контура.
- Прорези делайте по углам периметра, позволяют загнуть края листа в плоскость крыши.

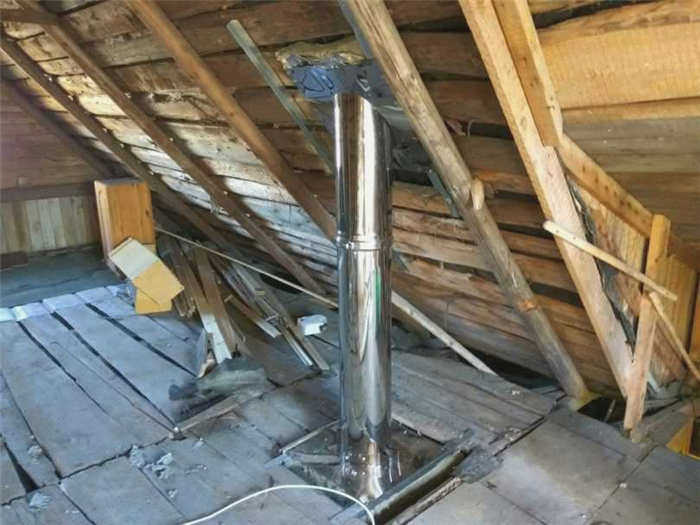

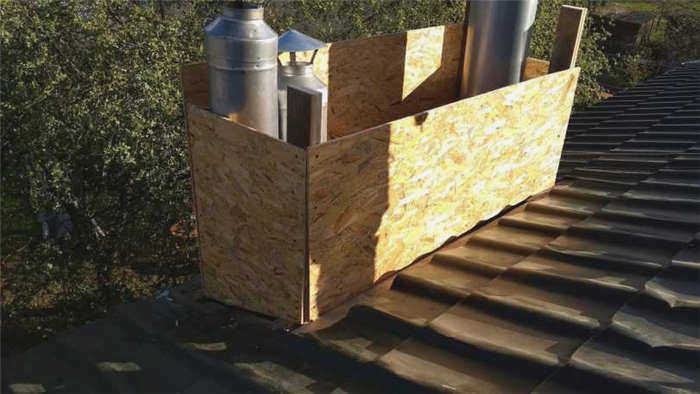

- Между дымоходом и стропилами следует установить короб с зазором около 15 см.. Обычно его размещают в чердачном пространстве.
- Отверстие одинакового размера В потолке необходимо проделать отверстие такого же размера.
- Изоляция и гидроизоляционный слой должны быть удалены. Не обязательно делать в нем отверстие, а просто сделать конвертообразную прорезь и загнуть края, которые закрепляются саморезами или скобами. В результате должно получиться сквозное отверстие.
Кроме того, перед выводом трубы необходимо обеспечить теплоизоляцию и изоляцию из гофрированного картона. Это защитит здание от возможности возникновения пожара, вызванного перегревом. Лучшим материалом для этого является минеральная вата. Минеральная вата обладает отличными гигроскопическими свойствами и будет хорошим изолятором.

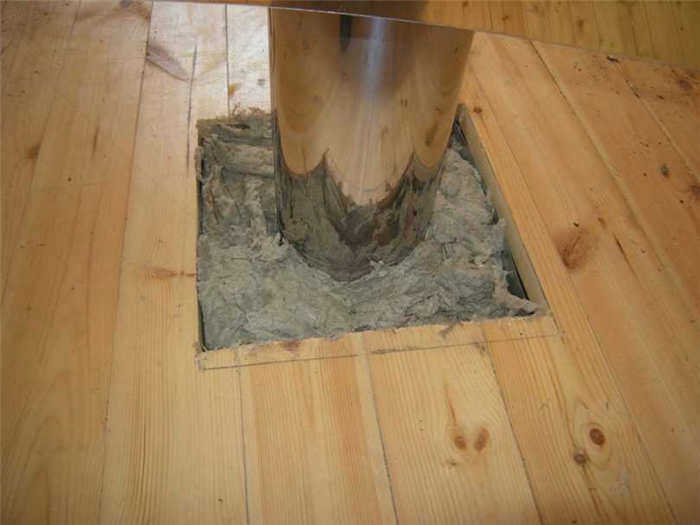

После того как железная труба будет изолирована, ее можно установить в короб. Клейкая лента защитит края пароизоляционной и гидроизоляционной лент от конденсата.
Обратите внимание, что между деревянными частями конструкции и трубопроводом необходим зазор в 5 см.
Какие бывают типы соединений?
Деревянные потолочные проемы используются в банях или саунах, паровых банях всех видов, отопительных комнатах или отделениях в загородных домах и частных домах.
Кирпичная конструкция является частью стены или потолка, так как может быть дополнительно скреплена цементно-песчаным раствором. Снаружи кажется, что кирпичный дымоход образует единое целое. Поперечное сечение дымохода выполнено за счет утолщения в месте перехода. Кирпичи укладываются в три ряда по высоте этого перехода. Несоблюдение этой процедуры приведет к плохой тяге и может стать причиной задымления помещения или даже пожара.

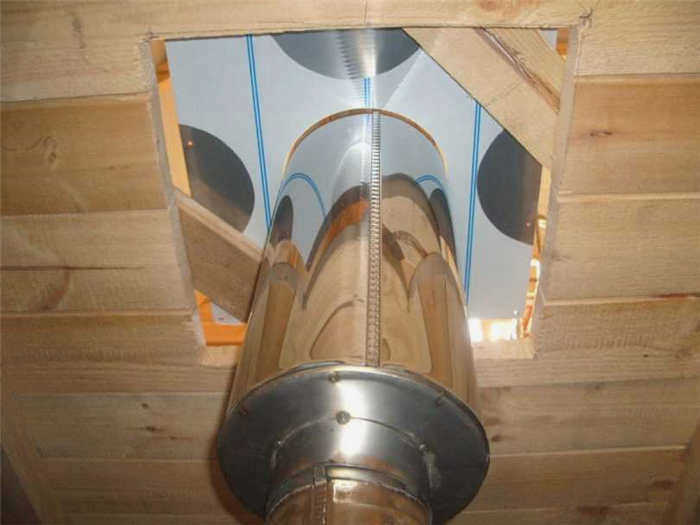

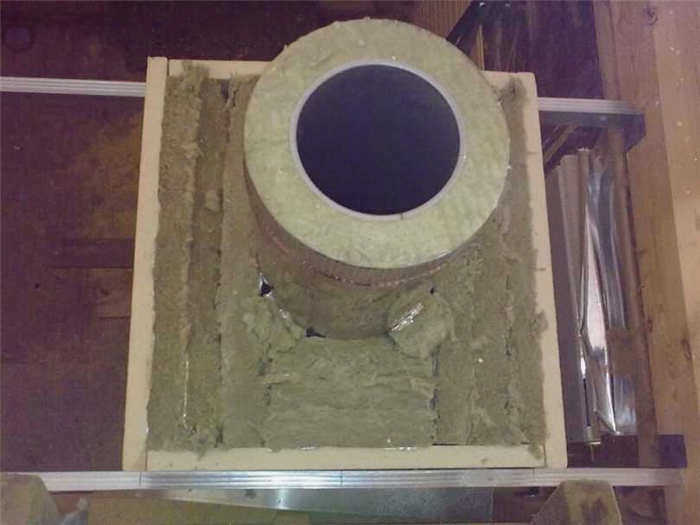

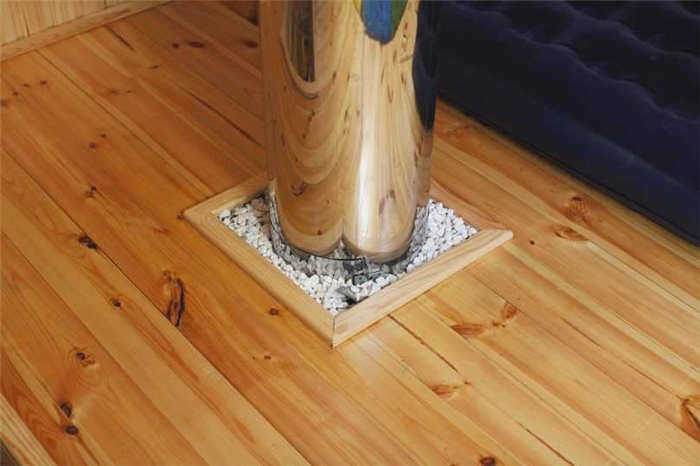

Переходную коробку можно также сделать из высокотемпературного гипсокартона. Предварительно подготавливается минеральная вата или асбест. Устанавливаются гипсокартонные перегородки, а свободное пространство между ними и трубой заполняется высокопористым и негорючим изоляционным материалом. После базальтовой минеральной ваты сверху насыпается керамзит, проникающий во все оставшиеся пространства без ущерба для изоляции, так как вата не сминается и теплоудержание не нарушается.

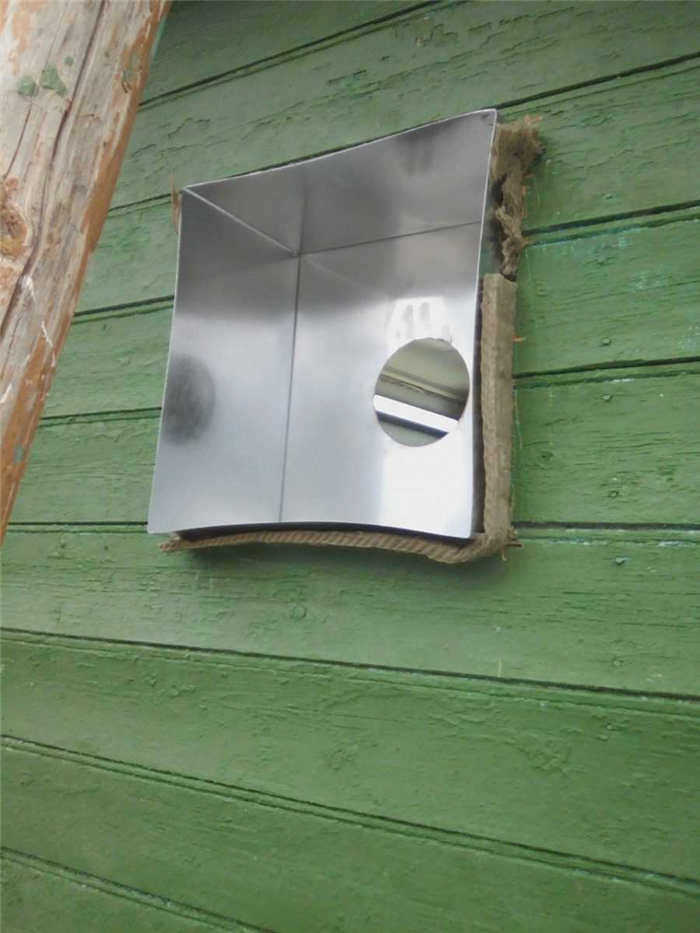

Стальной короб изготовлен из нержавеющей стали. В одной из стен вырезается отверстие диаметром, соответствующим наружной стенке сэндвич-трубы. Пустота заполняется керамзитом, базальтовой минеральной ватой или другими негорючими материалами.
Строительные нормы и правила

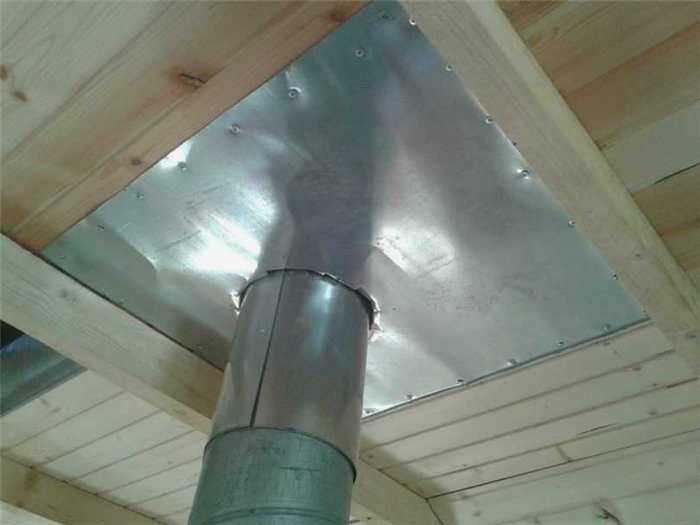

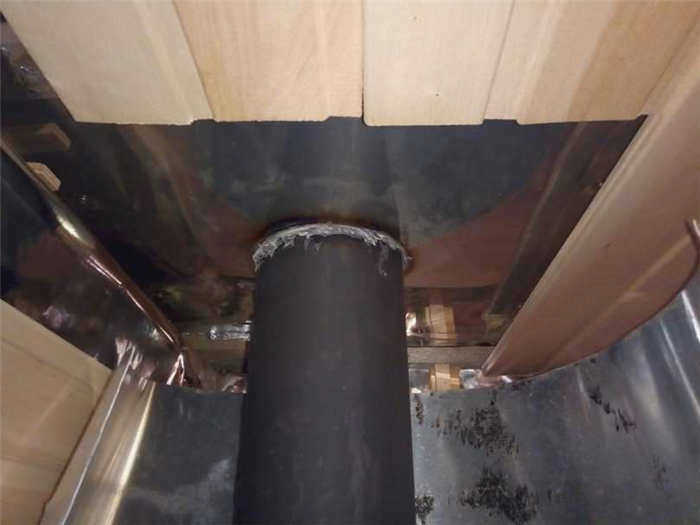

Сделайте в полу или стене квадратное отверстие площадью 1 м2 в соответствии с национальными строительными нормами и вставьте в него блок перекрытия. Расстояние между балками в сауне должно составлять 1 м, что не всегда так. Простой ППУ в четыре раза меньше – квадрат в полметра. Однако правило установки прямого ППУ не допускает диаметр трубы более 20 см. В местах контакта по периметру ППУ фольга приклеивается со всех четырех сторон к теплоизоляции. Фольгированная изоляция препятствует нагреванию древесины – слой фольги отражает тепло обратно.
Главное требование – металлический или кирпичный дымоход не должен нагревать стены и потолки выше 50°C. За это требование отвечает выдержка из СНиП 41-01 издания 2003 г. Без потолочного перехода соблюсти это (непреложное) правило невозможно. Если нет прямого контакта с нагреваемой трубой, достаточно нагреть радиатор до значительной температуры, например, 500 градусов, и деревянная конструкция, окружающая трубу, начинает гореть. Это приводит к потере прочности балок и их последующему разрушению. Чтобы предотвратить это, необходим слой теплоизоляции, который не будет гореть при длительном почти раскаленном дымоходе.

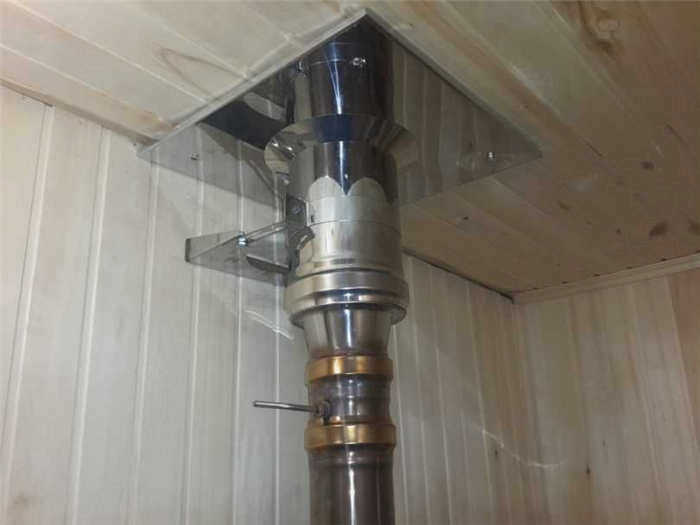

Для этого и используется дымоходный блок, образующий барьер вокруг дымохода.
Как установить круглую трубу дымохода
На практике на крыше используются следующие виды таких дымоходных труб:
- Изготовленные из асбеста. Они постепенно выходят из употребления из-за плохой устойчивости к перегреву и недостаточной экологичности используемого материала.
- Стальные концентрические трубы состоят из двух труб – одна внутри другой. Внутренняя труба отводит дым, а пространство между трубами используется для всасывания воздуха. Это служит для работы плиты закрытого типа.
- В изделиях типа "сэндвич" между двумя трубами находится слой теплоизолятора.
- Используются однослойные металлические трубы.
Если последний вариант используется в домашних условиях, то в местах прохождения через перекрытие или крышу целесообразно сэндвич-отрезки из двух труб разного диаметра самостоятельно.

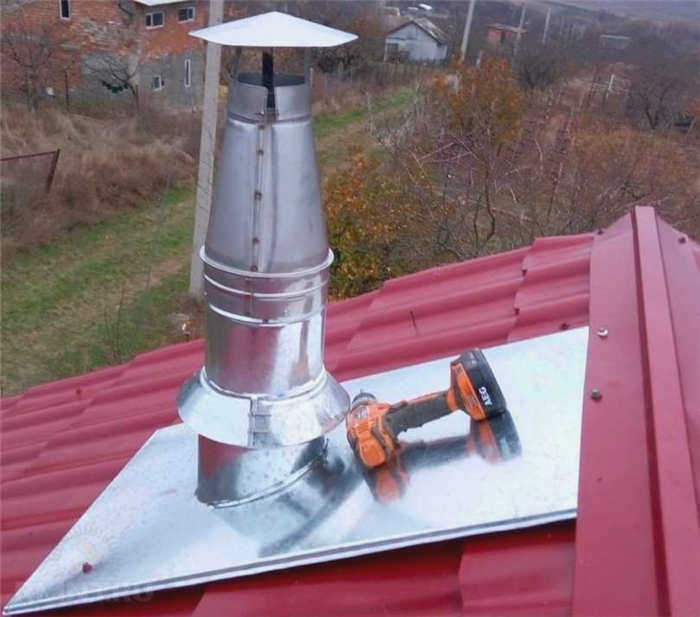

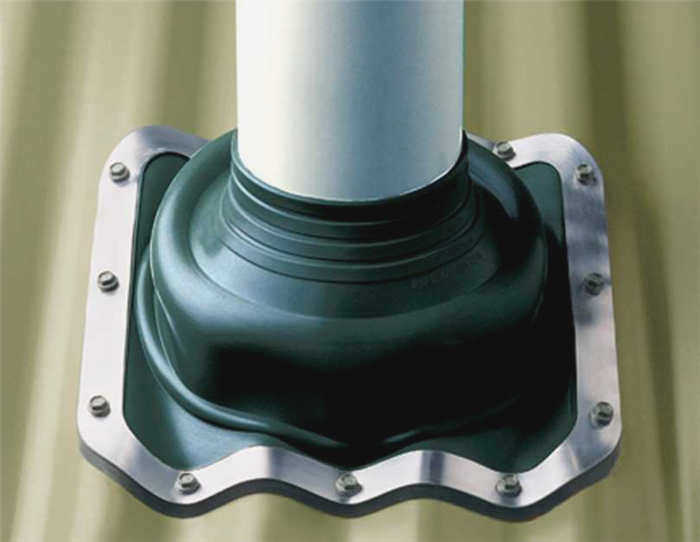

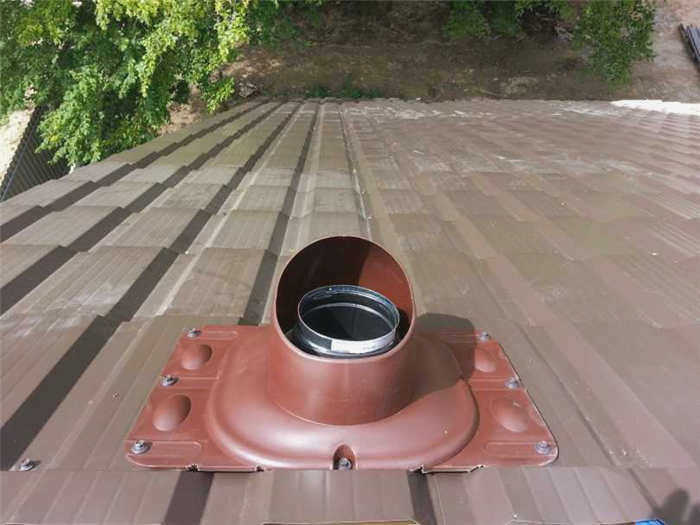

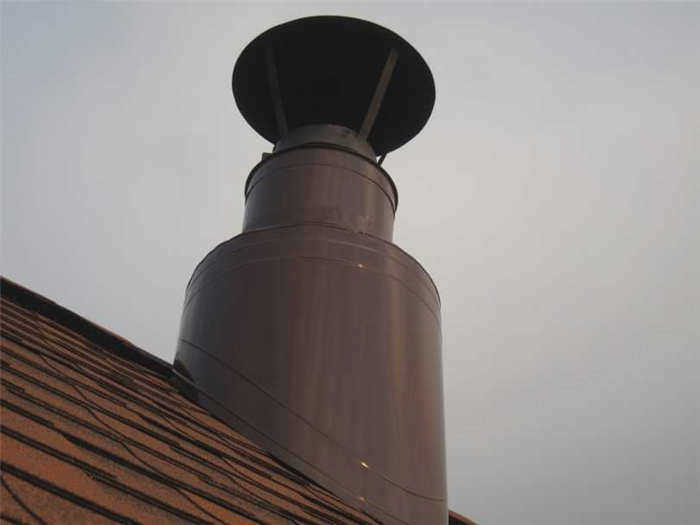

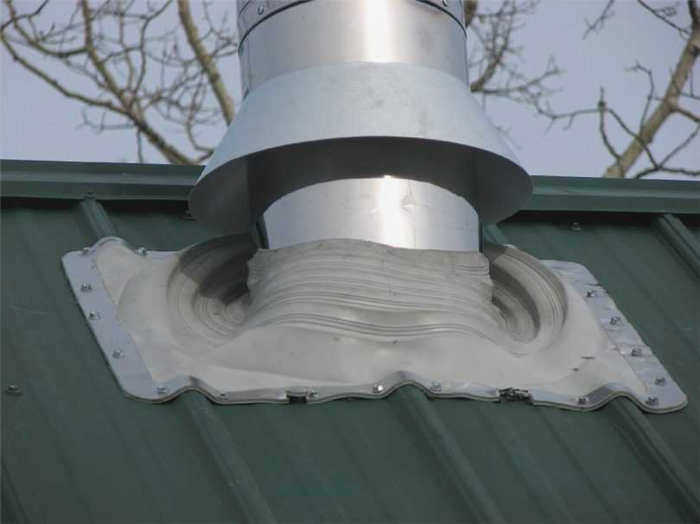

Если через крышу проходит круглая труба, следует изготовить стальную пластину с круглым отверстием. Планировка кровельного короба должна обеспечивать правильную укладку пароизоляционного и гидроизоляционного слоев. Производители предлагают готовые решения для таких труб. При выборе необходимо учитывать конструкцию крыши и рельеф ее поверхности.

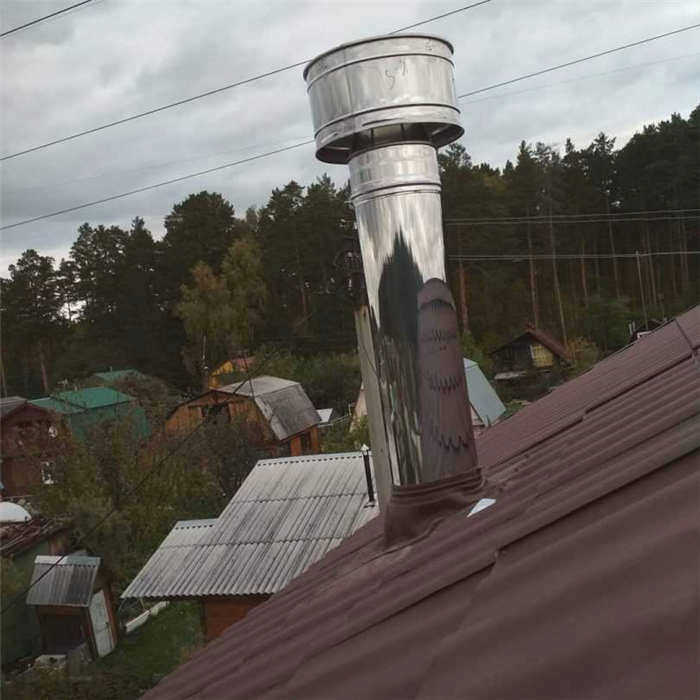

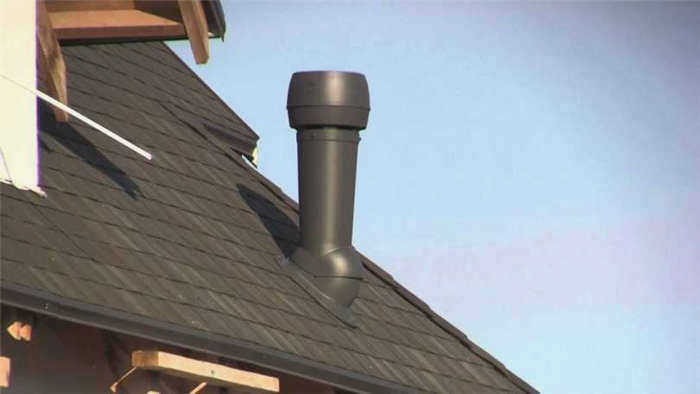

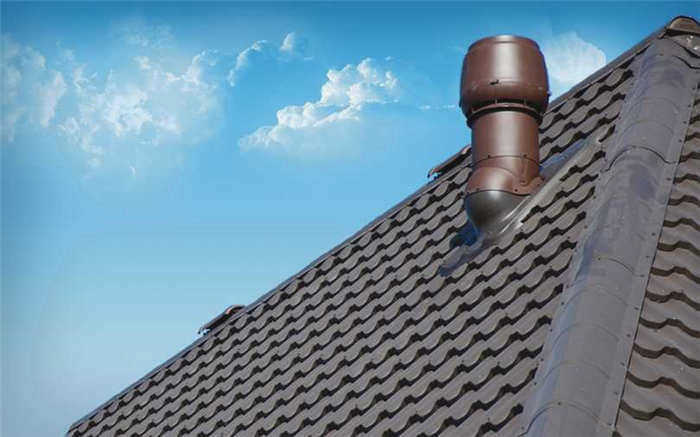

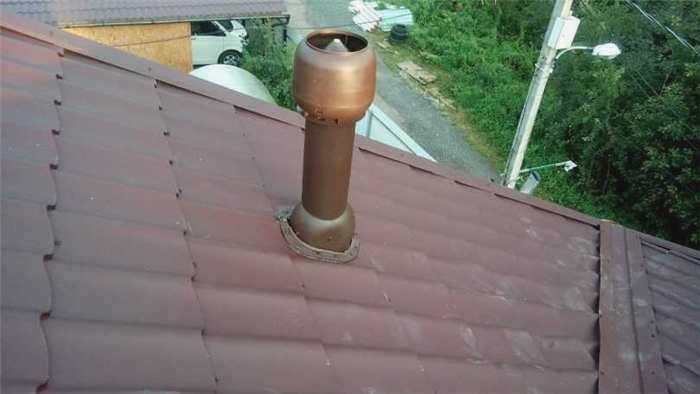

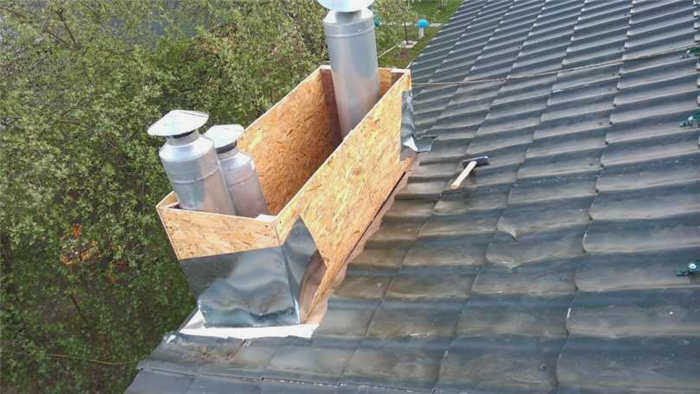

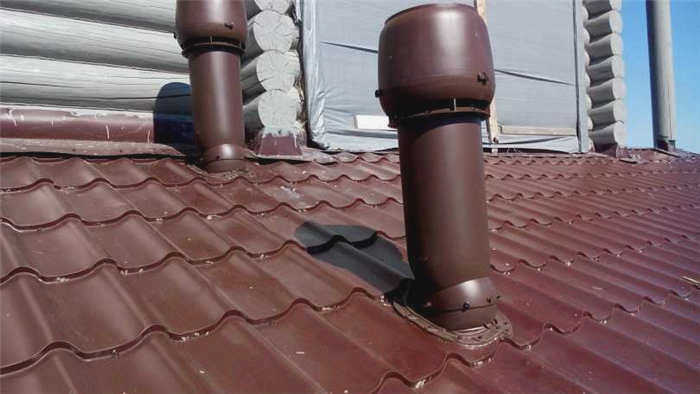

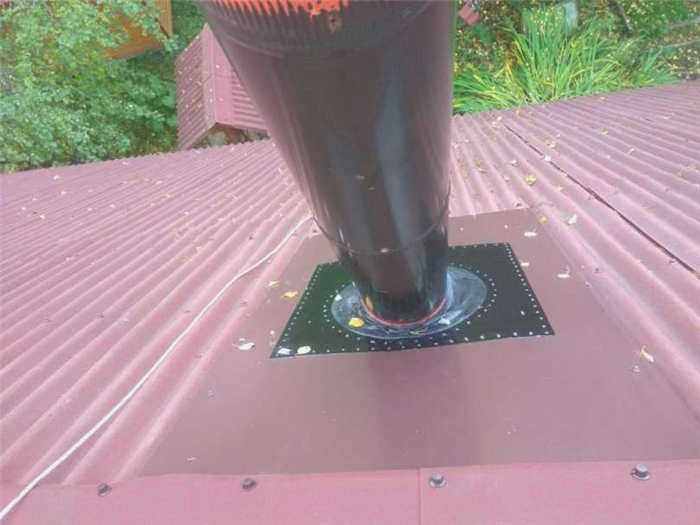

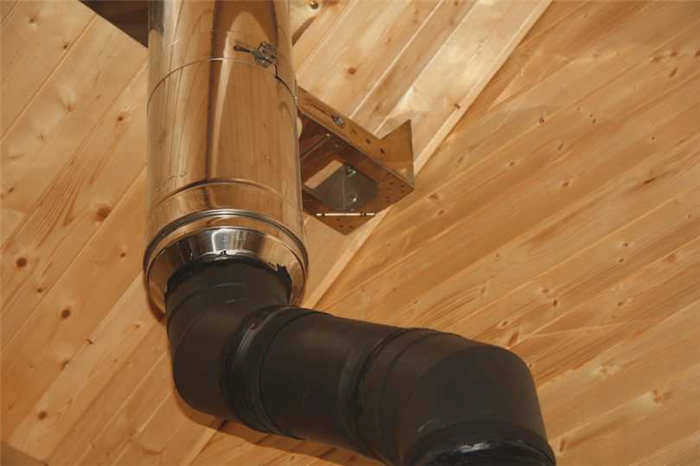

Фотография прокладки дымохода (трубы) через крышу
