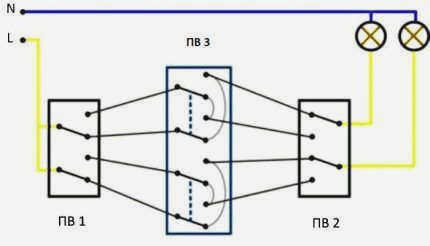

В данном примере показано, что от каждого кулисного переключателя к распределительной коробке должно идти три провода, т.е. всего шесть проводов от каждого DSB. Однако в трехзонной системе управления к центральному выключателю ведут целых восемь проводов. Все это необходимо учитывать при планировании электропроводки в доме.
Как подключить пороговый выключатель: схема + пошаговая инструкция по подключению
Само название этого типа электрического устройства указывает на его истинное предназначение. Устройства относятся к семейству стандартных бытовых выключателей, знакомых всем владельцам жилой недвижимости.
По сути, конструкция устройств внешне напоминает традиционный вариант. Единственное отличие заключается в проводке выключателя, которая имеет несколько иную схему контактов.
Давайте вместе выясним, каких правил следует придерживаться при установке выдвижного выключателя, а каких нет.
Петлевые выключатели
Удобство и практичность этого типа устройств очевидны. Электрические сети, оснащенные такими коммуникаторами, работают более эффективно, ведь в итоге получается реальная экономия электроэнергии.
Например, чтобы пройти по длинному коридору, освещение включается на входе и выключается на выходе. Эту функцию выполняют всего два устройства, установленные в противоположных концах коридора.
Именно это и есть проходной выключатель, который активно повышает градус конкуренции со своим двоюродным братом – обычным устройством. Эта, на первый взгляд, слегка модифицированная модель дает пользователю больше преимуществ

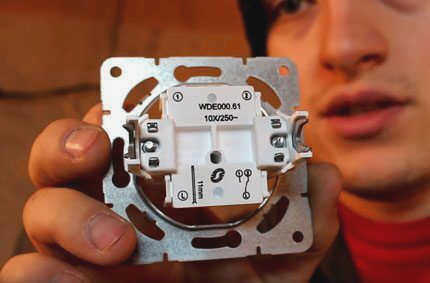

Если сравнивать конструкцию с обычным устройством включения/выключения, то разница заключается в количестве рабочих контактов устройств. Простой автоматический выключатель устроен таким образом, что замыкаются/размыкаются только два контакта.
Проводка проходного автоматического выключателя состоит из трех рабочих линий, одна из которых является общей, а две другие – коммутационными. Это позволяет управлять участком цепи из разных точек.
Более подробную информацию о выборе и типах проходных выключателей можно найти здесь.
Принцип действия одноклавишной модели
Принцип работы проходного выключателя прост и понятен. Входящие в конструкцию переключающие контакты замыкают один сегмент и размыкают другой в первом положении, а во втором положении переключающих контактов схема меняется на обратную.

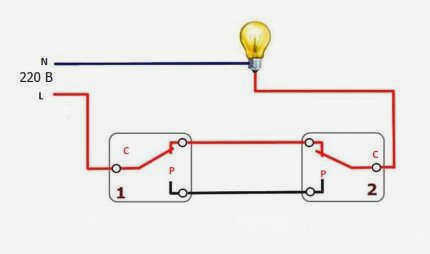

Принцип работы устройства в схематическом изображении: L – фазный провод электрической сети дома; N – нейтральный провод электрической сети дома; C – общий контакт связи; P – контакты переключения связи; 1 – одно устройство; 2 – другое устройство
Конструкция и задачи петлевого выключателя
Двухходовой выключатель внешне похож на обычный выключатель, используемый для управления группами ламп, люстр, бра и других осветительных приборов. Однако и те, и другие используются в бытовых приложениях.
Проходные выключатели и обычные двухходовые выключатели используются для управления:
- двумя независимыми светильниками;
- двумя группами ламп в одном светильнике.
Однако обычные двухсторонние выключатели позволяют включать и выключать освещение из одного места, в то время как проходные выключатели позволяют включать и выключать освещение из разных мест. В этом их основное назначение и преимущество.
Эта особенность и наличие двух кнопок позволяет не только включать свет в одной точке комнаты и выключать в другой, но и использовать только часть лампочек в светильнике.
При необходимости светильники можно задействовать в соседних помещениях, частях здания. Например, можно осветить не только лестничную клетку, но и подвал, в который она ведет. Это избавляет от необходимости передвигаться по темным помещениям и экономит электроэнергию.
Технологичные двухсторонние выключатели можно успешно использовать во всех типах помещений. Это относится и к небольшим квартирам, особенно там, где есть зонирование и где желательно оптимальное использование имеющихся систем освещения.
Жилые помещения особенно хорошо подходят для этого типа выключателей, так как они часто оснащены несколькими независимыми системами освещения.
Двойные кнопочные выключатели могут быть полезны даже в небольших помещениях. Например, в доме типа "хрущевка" с проходными комнатами или просто с двумя линиями освещения.
Подготовительные работы перед подключением
Практически во всех случаях при установке двухключевых электротехнических изделий потребуется прокладка дополнительной электропроводки и установка дополнительного оборудования. И все это, скорее всего, необходимо будет приобрести.
Итак, на этапе подготовки вам понадобятся:
- два трехжильных кабеля Два трехжильных кабеля необходимой длины для каждого выключателя. Важно, чтобы его сечение было не менее 2,5 мм². Также важно, чтобы используемый материал был медным. При выборе домашней проводки рекомендуется соблюдать следующие меры предосторожности.
- Распределительная коробка. Распределительная коробка необходима, поскольку кабель от выключателя нельзя прокладывать непосредственно к светильникам по соображениям безопасности. Имейте в виду, что количество соединений будет большим, поэтому объема стандартной распределительной коробки вряд ли будет достаточно. По этой причине рекомендуется подумать о приобретении сдвоенных изделий еще до начала работ.
- Распределительная коробкакоторую также называют электрической розеткой. Эти фитинги используются только для установки проходных выключателей.
Проводка может быть установлена открытым или закрытым способом. Однако в любом случае перед монтажом следует проверить работоспособность приобретенного электрического кабеля.

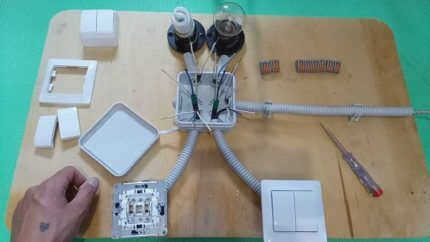

На фотографии изображена модель системы управления освещением, которая дает представление о том, что должно получиться при установке двухсторонних выключателей
При проверке кабеля сначала следует провести внешний осмотр, а затем проверку с помощью специального оборудования, например, мультиметра.
Игнорирование этого правила может привести к значительным повреждениям. Это особенно актуально, если кабель проложен в стене.
Схема управления освещением для обычных двухместных выключателей: кратко
Так легче понять принципы работы электрических схем для двухкнопочных модулей, предназначенных для управления освещением из разных мест.

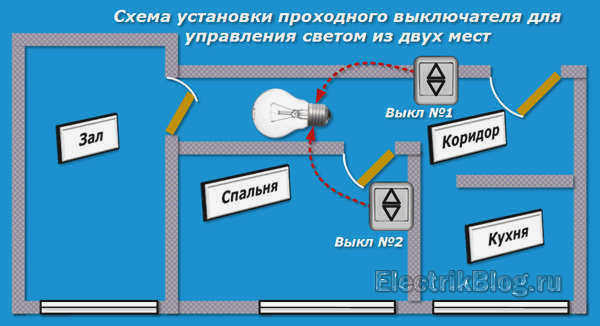

Например, если вечером войти в коридор квартиры с улицы, то удобно включить свет выключателем 1, повесить одежду в стенной шкаф, пройти в спальню и оттуда выключить свет в коридоре, который уже не нужен.

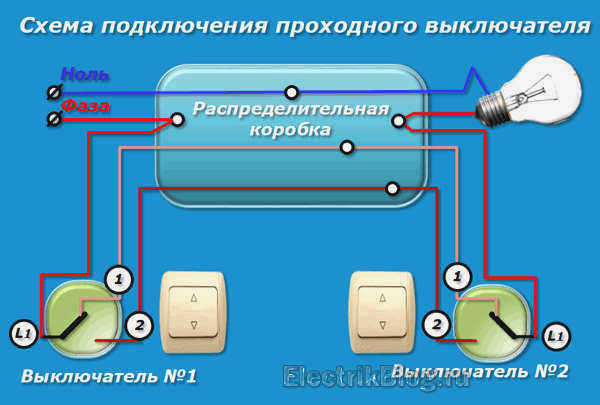

Схема подключения между светильником, распределительной коробкой, выключателями 1 и 2 в этом случае показана ниже.
Нулевой потенциал подается непосредственно на цоколь лампочки. Фаза направляется через точки подключения в распределительной коробке к входной клемме L1 первого выключателя, а от L1 второго выключателя направляется непосредственно к центральному контакту светильника.
Промежуточные контакты "1" и "2" обоих корпусов соединены вместе. В результате потенциал фазы достигает лампочки и зажигает ее нить накала, когда обе переходные клавиши находятся в одинаковом положении (1 или 2).
При другой комбинации клавиш лампочка не загорится.
Разместив проходные модули 1 и 2 в разных удаленных местах квартиры, можно включать лампу из той части комнаты, где находится человек.
Для больших расстояний требуются более длинные кабели. Это может существенно повлиять на конечную стоимость системы освещения.
Основная информация: Простая схема подключения проходного выключателя для большого количества светильников – какие опасности таятся?
Вот принцип, позволяющий управлять различным количеством источников света с помощью двух проходных модулей.
Как подключить две кнопки, чтобы безупречно управлять двумя источниками света из двух мест?
Теперь задача, которая немного сложнее с точки зрения электромонтажа, но которая значительно облегчает использование осветительных приборов внутри квартиры.

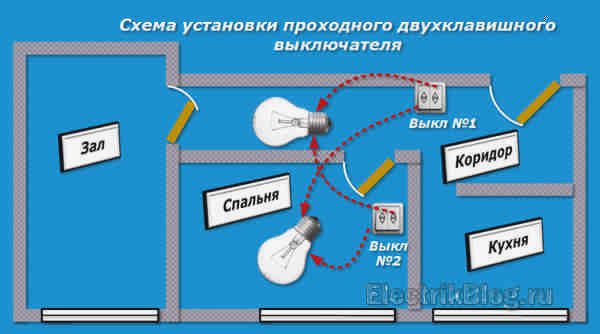

Для этого мы будем использовать два выключателя для управления освещением непосредственно из коридора или спальни.
Теперь человеку не придется перемещаться по комнатам в сумерках. Проходные модули позволяют управлять освещением дистанционно. Две люстры в коридоре и спальне можно включать и выключать с помощью любого выключателя.

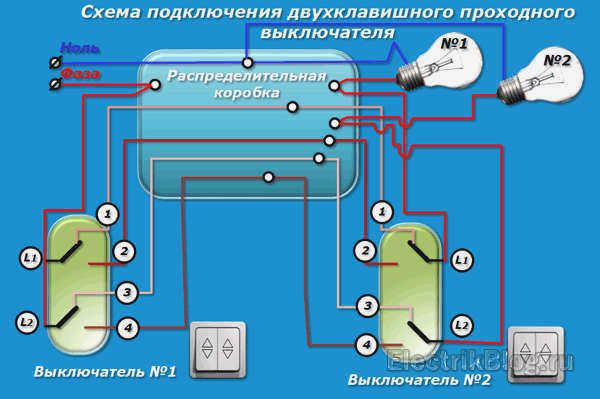

Схема подключения двух разных выключателей света основана на принципах предыдущего проекта, но имеет более сложную конструкцию.
При этом расход кабеля увеличился примерно вдвое, количество точек коммутации в распределительной коробке возросло с пяти до восьми, что накладывает определенные трудности при выборе ее размеров.

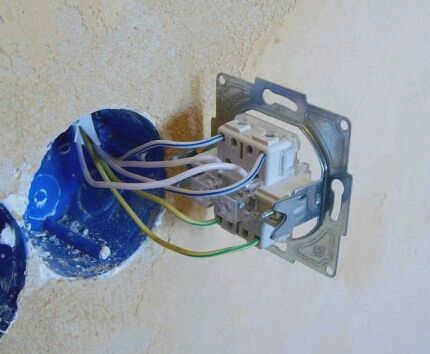

В каждой розетке должно быть подключено шесть проводов, что требует увеличения внутреннего пространства.
Может потребоваться установка в две стандартные распределительные коробки или другие ухищрения.
Частичным решением этих проблем является прокладка проводов непосредственно между выходными клеммами проходных модулей, минуя соединения внутри распределительной коробки.
Таким образом, можно даже сэкономить на длине кабельных трасс, спланировав их оптимальное направление. Однако при проектировании необходимо учитывать и учитывать местные условия.
Последовательность действий при установке DPS
Установка двухстороннего выключателя требует не только теоретических знаний, но и хорошего знания процедуры установки. Важно выполнить все процессы за один раз, чтобы не пришлось ничего переделывать из-за пропущенного шага. Ниже описана пошаговая инструкция по установке двухходового ДПВ.
Шаг 1: проектирование. Этот этап включает в себя следующие шаги:
- Рисуется общая электрическая схема.
- Определение места расположения распределительной коробки с учетом максимальной экономии на длине кабеля.
- Расчет необходимого количества футов электрических кабелей и их типа.
- Определяется расположение выключателей так, чтобы ими было удобно пользоваться.
- Выбирается тип установки: скрытый или открытый (в воздуховодах).
Можно самостоятельно спланировать размещение реле на листе бумаги. Это не должно быть проблемой, поскольку подобные подробные планы можно найти в Интернете.
Шаг 2: Покупки Кабели, выключатели, компоненты распределительной коробки. Лучше всего покупать многожильные кабели, чтобы их можно было легко согнуть в гнезда.
В розетках не должно быть слишком много проводов, чтобы они не перегибались и не защемлялись при креплении выключателя.
Шаг 3: Сборка распределительной коробки. На этом этапе следует приступить к подключению остальных устройств. Распределительная коробка должна располагаться на высоте 15-30 см от потолка на видном месте. Ее следует подключать к электросети только после монтажа всей системы.
Шаг 4: Установка настенных розеток и подготовка светильников.
Шаг №5: Измерьте длину кабеля между точками на схеме проводки и отрежьте необходимые отрезки. Предусмотрите запас 10-15 см для каждого устройства. Кабели следует укладывать в гофрированные короба или кабель-каналы, чтобы они не подвергались воздействию влаги при затоплении и оклейке обоями.
Резюме и полезные видео по теме
В приведенных выше видеороликах показано, как работает маршрутный коммутатор в реальных условиях, чтобы вы могли убедиться в простоте его использования.
На видео показана схема подключения трехходовых выключателей:
Схема подключения двухстороннего выключателя:
Интерактивная схема двухстороннего выключателя:
Самостоятельно подключить двухсторонние выключатели в своем доме несложно. Важно следовать схеме подключения и соблюдать описанный порядок действий. Результатом является экономия затрат на электроэнергию и комфорт жильцов в плане управления освещением.
Есть ли у вас личный опыт установки двухсторонних выключателей? Дайте несколько хороших советов для начинающих домашних мастеров. Расскажите нам о тех деталях установки, которые знаете только вы. Не стесняйтесь оставить комментарий в поле под статьей.
