Не стоит возлагать больших надежд, так как в конструкциях кабельной канализации происходит множество процессов, которые невозможно предугадать:
Еще 15-20 лет назад нагрузки на электрическую сеть были относительно небольшими, но сегодня наличие большого количества бытовой техники привело к тому, что эти нагрузки возросли многократно. Старая электропроводка не всегда способна выдержать более высокие нагрузки и со временем требует замены. Монтаж электропроводки в доме или квартире требует определенных знаний и навыков. Прежде всего, это касается знания принципы прокладки электропроводкиУмение читать и составлять электрические схемы, а также навыки, необходимые для электромонтажа, являются наиболее важными. В этой статье мы рассмотрим основные требования к электропроводке в деревянном доме.
Отвод от воздушной линии (ВЛ) обычно выполняется воздушным способом. Согласно современным требованиям, ответвление линии должно быть выполнено изолированным проводом сечением не менее 16 квадратных миллиметров (как говорится, "16 квадратов") (ПУЭ, 7-е издание, п. 2.4.12, табл. 2.4.2). Для этой цели лучше всего подходят следующие провода СИП-4 (самонесущий изолированный кабель, старое название SIP-2A).
Он заключен в изоляционную оболочку из сшитого светостабилизированного полиэтилена. Эта изоляция устойчива к вредному воздействию ультрафиолетового излучения. Срок службы высококачественной изоляции LV-ABC составляет более 25 лет.
Подключение изолированного кабеля к воздушной линии, а также переключение на другой кабель на вводе в дом осуществляется с помощью специальных соединителей:
- Герметичные клеммы предотвращают проникновение влаги под изоляцию кабеля, обеспечивают высокое качество контакта и, соответственно, заявленный срок службы.
- Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении они будут повреждены в результате нештатных ситуаций (падающие деревья, большие массы снега, падающие с крыши, и т.д.). Сам кабель остается неповрежденным, подача электроэнергии не прерывается, исключается возможность поражения электрическим током из-за случайного контакта с оборванным кабелем.
Главный распределительный щит.
Стандартный распределительный щит обычно содержит главный выключатель, счётчик, автоматические выключатели группы потребителей и устройства остаточного тока (УЗО). Кроме того, для монтажа распределительного устройства необходима DIN-рейка: DIN-рейка для УЗО и устройств остаточного тока, нейтрали и заземления (при наличии контура защитного заземления) рельсыГерметичная коробка для главного выключателя, соединительные кабели с соответствующим нагрузке сечением, термоусадка для обеспечения двойной изоляции проводов, соединительная лента, гребенка.
Количество однополюсных выключателей зависит от числа групп потребителей. В стандартных блоках предохранителей в наших скромных жилищах их обычно два – один защищает линию освещения, другой – розетки. В загородном доме логичнее распределить нагрузку по отдельным комнатам. Это позволит сэкономить на проводке и облегчит устранение неисправностей. Подробнее об установке стартового щитка вы можете прочитать в статье Установка стартового щитка своими руками.
УЗО
Несколько слов о устройство остаточного тока. Оно реагирует на возможную утечку тока и защищает нас от поражения электрическим током.
Это распространенное заблуждение, что при отсутствии защитного заземления заземление УЗО неэффективно, но это неверно.
Оно сработает в таких обстоятельствах, но только в месте непосредственного контакта с неисправным оборудованием и может защитить чью-то жизнь. В условиях работы в помещении крайне желательно установить автоматический выключатель УЗО на линии внешних электрических розетокВ сауне также уместно установить УЗО на линии бани. На линии бани также уместно установить автоматический выключатель остаточного тока. Существует вероятность контакта с водой, что повышает риск поражения электрическим током.
Характеристики электропроводки

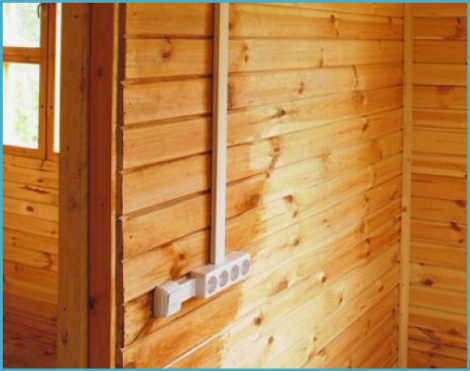

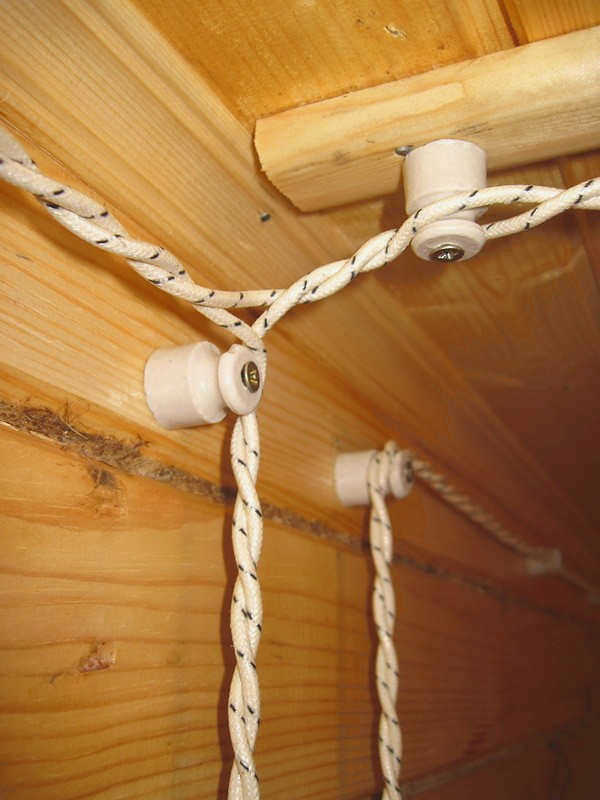

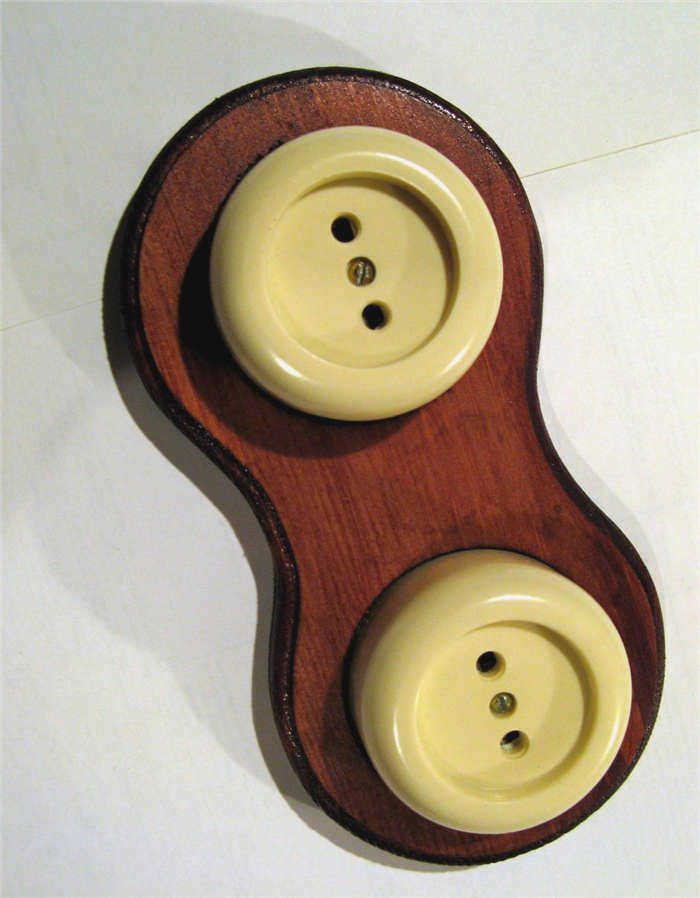

Открытый способ монтажа
При прокладке электрического кабеля, например, в бревенчатом доме, очень важно заранее обеспечить соблюдение соответствующих требований к его организации и расположению во внутреннем пространстве.
Важно! Нормы строительных стандартов (ГОСТ) строго запрещают открытую прокладку кабелей на любом деревянном полу, даже если они помещены в пластиковый канал, короб или гофрированную трубу.
При повреждении кабелей и возникновении короткого замыкания пластиковые материалы могут загореться под воздействием ряда факторов, которые невозможно учесть заранее. К ним относятся:
- Повышенное содержание пыли во внутренних полостях воздуховодов и кабелепроводов, используемых для открытой проводки;
- Большие перепады температур, часто наблюдаемые при нормальных условиях проживания в частном доме;
- Значительная деформация древесины, которая может возникнуть при усадке древесины и повредить изоляцию проводки;
- Нестабильное напряжение в сети, особенно заметное в сельской местности.
Добавьте к этому возможность использования легковоспламеняющихся или горючих материалов для отделки стен в домах с открытой проводкой.

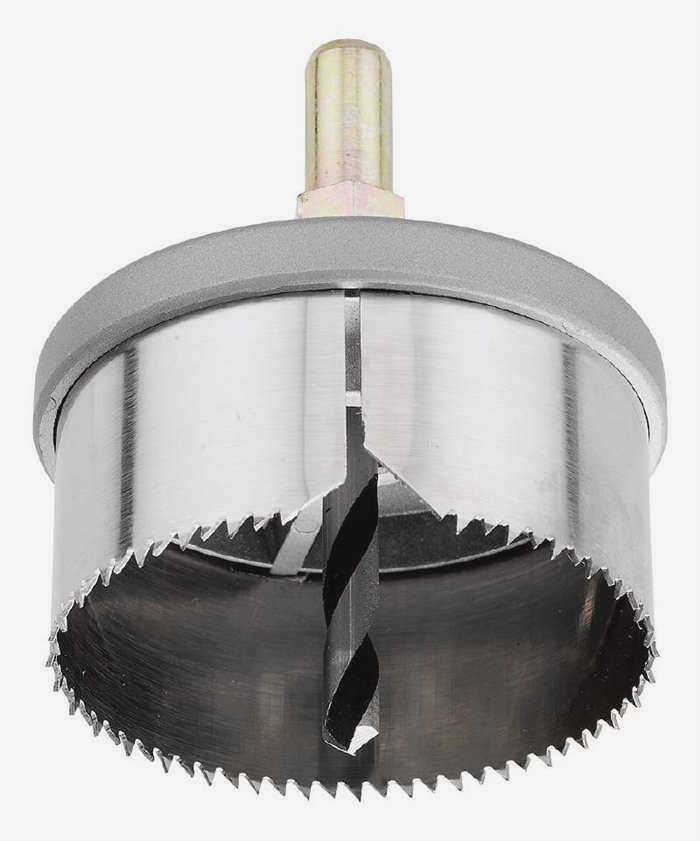

Скрытая прокладка
Согласно разделу 7.1, скрытую проводку в деревянных домах нельзя прокладывать во внутренних полостях, а также в гофрированных трубах или пластиковых каналах. Это связано с тем, что ни последние, ни первые не могут защитить изоляцию электропроводки в случае воздействия высоких температур.
Дополнительная информация. Использование пластиковых кожухов также опасно из-за возможности повреждения грызунами и накопления мелкой и легковоспламеняющейся пыли.

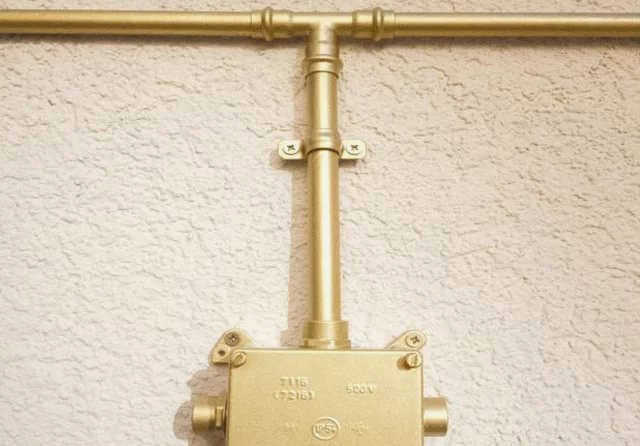

Единственным приемлемым способом прокладки скрытой электропроводки в деревянном доме является монтаж в металлических трубах, проложенных по стенам (как показано на рисунке ниже).
Используемые материалы
Воздуховоды
Скрытая электропроводка в бревенчатом доме прокладывается в заранее подготовленных коробах из огнестойких материалов, способных локализовать возгорание во внутренних помещениях. В этом случае на первый план выходят его эстетичность и привлекательность, а также стоимость самих монтажных работ и качество материалов.
Важно! Здесь самым важным моментом является безопасность прокладки кабеля, и только потом учитываются декоративные особенности и технические характеристики системы.
Исходя из этих условий, выбирается подходящий материал для прокладки кабелей в металлических каналах или в каналах той же конструкции, проложенных в деревянных стенах.
Наиболее подходящими материалами для защиты кабелей в свободных полостях и углублениях в деревянных конструкциях являются следующие:
- Стандартные стальные корпуса (короба) и металлические трубные проходы;
- Трубная продукция на основе меди;
- Кожухи и гофрированные трубы из огнестойкого ПВХ с бетонными или алебастровыми крышками на каждом конце.
Толщина защитных колпачков должна быть выбрана в соответствии с ГОСТом и должна соответствовать требованиям правил монтажа для защиты кабеля.
Преимущество медных труб заключается в том, что их можно легко согнуть до необходимого радиуса (без использования специальных держателей и инструментов). Это особенно важно при организации разветвленной электрической кабельной сети с большим количеством ответвлений.
Использование стальных трубок может быть связано с некоторыми трудностями при монтаже и требованиями к форме, однако их стоимость по сравнению с медными аналогами значительно ниже.
Правильная прокладка электропроводки
Существует множество способов прокладки скрытой проводки в деревянных домах, но лишь некоторые из них являются правильными и отвечают всем требованиям Электротехнического кодекса. Прежде всего, необходимо соблюдать пожарные нормы как при проектировании, так и в процессе монтажа.
- Принципы электропроводки – что лучше НЕ делать в этой жизни.
- Как выбрать канал для электропроводки – правила выбора правильного канала.
Скрытая электропроводка в бревенчатом доме прокладывается в специальных каналах из негорючих материалов, которые локализуют возможный пожар внутри себя. В этом случае эстетические качества и идеи дизайнера, стоимость материалов и изготовления должны отойти на второй план.
Стальные воздуховоды и металлические трубы считаются лучшим материалом для прокладки скрытых воздуховодов в полых деревянных потолках и стенах. При использовании негорючих материалов из ПВХ (монтажные короба или гофрированные трубы) необходимо обеспечить с каждой стороны огнестойкие и непроводящие уплотнения из следующих материалов
- бетон
- алебастр
- цементная штукатурка.
Толщина прокладки рассчитывается исходя из требуемых характеристик проводки.
Наиболее надежным методом прокладки кабелей в соответствии с рекомендациями PUE является прокладка в стальных или медных трубах и каналах. Медные трубы легко гнутся без использования специальных инструментов, что важно при необходимости разветвленной прокладки кабелей.
Использование стальных труб несколько сложнее и требует от рабочих высокой квалификации, особенно при замене проводки на небольших участках. Острые края воздуховодов могут деформировать изоляцию кабеля, поэтому для их резки следует использовать только специализированные инструменты.
Выбор трассы
Выбор и последующая разметка кабельной трассы должны производиться в строгом соответствии с правилами электромонтажа. Количество изгибов и перегибов должно быть минимальным, а там, где прокладка затруднена из-за архитектурных особенностей здания, следует установить удлинительную коробку.
При установке коробок их нельзя прятать под декоративными элементами, которые препятствуют открытому доступу для обслуживания, осмотра или измерения.
Кабельные трубы должны быть заглублены так, чтобы не влиять на прочность и несущую способность конструктивных элементов здания. Сечение трубы и толщина стенок выбираются в соответствии с характеристиками кабеля. Кабель, помещенный в трубу, должен занимать менее 40% от общего внутреннего объема и беспрепятственно проходить по всей длине секции. Если в трубе одновременно прокладывается несколько кабелей, их общий объем также должен составлять менее 40% от внутреннего сечения трубы.
Перед прокладкой кабеля необходимо предварительно рассчитать сопротивление изоляции. Эта процедура проводится для определения соответствия кабеля спецификации, выявления возможной деформации изоляции при транспортировке и хранении, а также для проведения подготовительных работ.
Проводка в деревянном доме
Скрытая проводка
Электропроводку в деревянном доме можно сделать и скрытой своими руками. Скрытый метод, который практически повсеместно используется в кирпичных и бетонных домах, не так желателен для деревянных домов.
Он несколько сложнее в реализации и, что самое главное, стоимость выпуска значительно выше. В приведенном ниже списке вы можете увидеть варианты прокладки скрытой электропроводки по правилам ПУЭ, с соблюдением условий пожарной безопасности.
Итак:
- Если вы используете обычный проводник в оболочке из горючего материала (это не огнестойкий проводник), то он должен быть проложен на негорючей подкладке. Затем канал должен быть оштукатурен сплошным слоем толщиной не менее 1 см.
- Если используется обычный кабель в негорючей оболочке (огнеупорные гофры), достаточно подложить негорючий материал под всю длину кабеля.
- Если используется негорючий воздуховод в оболочке (металлическая оболочка), то его можно укладывать непосредственно на элементы конструкции.
- В коробах из негорючего материала (стальные короба) даже проводники без дополнительной защиты можно использовать непосредственно на элементах конструкции.
- В коробах из огнестойкого материала (пластиковые короба) можно использовать любые проводники, но под коробом должно быть огнеупорное уплотнение, а сам короб должен быть оштукатурен слоем толщиной не менее 1 см.

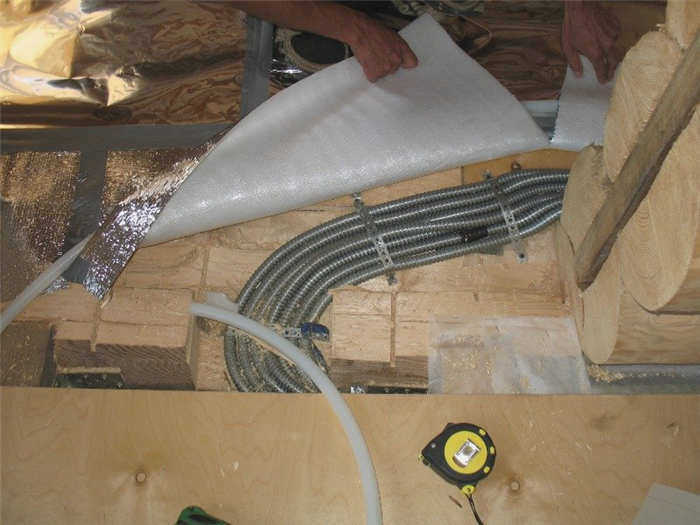

На рисунке показан пример прокладки кабеля в металлической бронированной ленте.
Внимание! Все металлические каналы и бронированная проводка, в которых прокладываются кабели, должны быть дополнительно заземлены по всей длине кабеля.
Общие рекомендации по монтажу электропроводки в деревянном доме
Перед прокладкой электропроводки в деревянном доме важно продумать не только расположение всех светильников и расположение бытовой техники, но и рассчитать общую мощность оборудования, установленного в разных частях дома. Хорошо продуманный и рассчитанный проект – лучшая гарантия успеха и безопасности.
Особое внимание следует уделить системам заземления. В прошлом эту важную часть электромонтажа часто упускали из виду при строительстве дома из-за малого количества электрооборудования.
В наше время, когда производители экономят на всем, а количество электрооборудования в доме растет, стоит уделить особое внимание системам заземления.
Зная, как правильно установить электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность возникновения пожара в доме из-за короткого замыкания. Кроме того, наши простые инструкции по монтажу электропроводки помогут вам избежать штрафов от пожарной службы и исключить возможность поражения током себя и членов вашей семьи.
