Пропускная способность труб
Правильное функционирование всех инженерных коммуникаций здания зависит, прежде всего, от точности проектирования. Диаметр трубы влияет на ее пропускную способность, то есть объем, который может быть перемещен через сечение в единицу времени. Рассчитывать и указывать это значение в литрах для каждого изделия не принято, так как при расчете необходимо учитывать множество факторов.
Если диаметр трубы слишком мал, внутреннее давление увеличивается. Это создает аварийную ситуацию: трещины, утечки и засоры могут полностью перекрыть поток.
Выбор большого сечения решает все эти проблемы, но давление может оказаться недостаточным. Такая система не способна подавать воду или газ в нормальном объеме.
Методы определения пропускной способности
В своих расчетах инженеры руководствуются строительными нормами СНиП 2.04.01- и СП 402.1325800.2018. Проекты разрабатываются с учетом точек разделения и нормативного расхода ресурсов. Как самостоятельно рассчитать пропускную способность трубы? Используется несколько вариантов, но все они дают приблизительный результат:
- Использование таблиц;
- Опираясь на гидравлические формулы;
- Использование онлайн-калькуляторов;
- Использование программного обеспечения.
Пропускная способность участка трубы зависит от следующих факторов:
- Номинальный диаметр (DN или Ду);
- Материал изготовления;
- Количество колен, переходников, фитингов;
- Количество точек разрыва.
- Длина участка;
- Мощность перекачки или уклон;
- Характеристики транспортируемой среды.
Номинальный диаметр – это средний внутренний диаметр. Этот термин был введен для облегчения выбора при соединении компонентов разных размеров. Стальные изделия в конце срока службы могут пропускать меньше воды из-за образования отложений и ржавчины. Сопротивление потоку зависит от гладкости поверхности и дополнительно создается в местах расположения клапанов. Согласно гидравлическим принципам, пропускная способность рассчитывается в самом узком месте.
Канализационные трубы
При монтаже канализационных труб особое внимание следует уделить выравниванию стояка из полипропилена.
| Угол присоединения отводов к стояку (градусы) | Значение наружного диаметра промежуточных напольных сливов (мм) | Значение диаметра стояка (мм) | |
| 110 | 50 | ||
| 87.50 | 110.00 | 3.60 | — |
| 60.00 | 110.00 | 5.40 | — |
| 45.00 | 110.00 | 5.90 | — |
| 87.50 | 50.00 | 5.20 | 0.66 |
| 60.00 | 50.00 | 7.80 | 1.00 |
| 45.00 | 50.00 | 8.40 | 1.07 |
| 87.50 | 40.00 | 5.50 | 0.76 |
| 60.00 | 40.00 | 8.25 | 1.14 |
| 45.00 | 40.00 | 8.95 | 1.23 |
При строительстве невентилируемых стояков с полипропиленовыми конструкциями используйте следующие данные.
| Значения пропускной способности (миллилитры/секунду) | Угол соединения промежуточных отводов (градусы) | Значение высоты стояка (метры) | ||||
| Наружный диаметр трубы/значение сечения промежуточного отвода (мм) | ||||||
| 110/110 | 110/50 | 110/40 | 50/50 | 50/40 | ||
| 1100 | 850 | 800 | 480 | 420 | 87.50 | 9.00 |
| 1120 | 1000 | 950 | 550 | 470 | 60.00 | 9.00 |
| 1150 | 1100 | 1040 | 600 | 500 | 45.00 | 9.00 |
| 1400 | 1000 | 960 | 480 | 420 | 87.50 | 8.00 |
| 1550 | 1200 | 1150 | 550 | 470 | 60.00 | 8.00 |
| 1700 | 1300 | 1200 | 600 | 500 | 45.00 | 8.00 |
| 1600 | 1200 | 1070 | 480 | 420 | 87.50 | 7.00 |
| 1800 | 1400 | 1300 | 550 | 470 | 60.00 | 7.00 |
| 2000 | 1550 | 1420 | 600 | 500 | 45.00 | 7.00 |
| 1800 | 1500 | 1420 | 480 | 420 | 87.50 | 6.00 |
| 2100 | 1700 | 1670 | 550 | 470 | 60.00 | 6.00 |
| 2350 | 1850 | 1770 | 600 | 500 | 45.00 | 6.00 |
| 2400 | 1850 | 1770 | 480 | 420 | 87.50 | 5.00 |
| 2700 | 2050 | 1950 | 550 | 470 | 60.00 | 5.00 |
| 3000 | 2250 | 2100 | 600 | 500 | 45.00 | 5.00 |
| 3000 | 2400 | 2300 | 480 | 420 | 87.50 | 4.00 |
| 3400 | 2700 | 2600 | 550 | 470 | 60.00 | 4.00 |
| 3700 | 3000 | 2800 | 600 | 500 | 45.00 | 4.00 |
| 4100 | 3300 | 3200 | 650 | 580 | 87.50 | 3.00 |
| 4600 | 3700 | 3500 | 740 | 660 | 60.00 | 3.00 |
| 5000 | 4000 | 3800 | 800 | 720 | 45.00 | 3.00 |
| 5900 | 4950 | 4700 | 970 | 880 | 87.50 | 2.00 |
| 6400 | 5500 | 5100 | 1050 | 910 | 60.00 | 2.00 |
| 6800 | 5800 | 5400 | 1120 | 960 | 45.00 | 2.00 |
| 9500 | 8400 | 8000 | 1650 | 1440 | 87.50 | 1.00 |
| 10100 | 9100 | 8500 | 1700 | 1520 | 60.00 | 1.00 |
| 10600 | 9500 | 8800 | 1800 | 1600 | 45.00 | 1.00 |

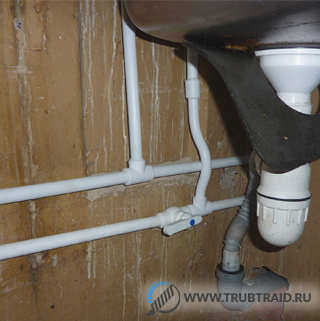

Водопровод
Полипропиленовые трубы очень часто используются для циркуляции воды в одноквартирных домах или многоэтажных зданиях. Для того чтобы правильно спроектировать систему, необходимо точно рассчитать пропускную способность каналов. Это позволит избежать аварий в будущем и обеспечит надежное функционирование водопроводной системы.
Диаметр изделий должен быть включен в расчет. Однако этот параметр не является ключевым. Обратите внимание, что его значение прямо пропорционально проницаемости. Чем больше конструкция, тем выше критерий.
Следует учитывать и другие параметры. Наиболее важным критерием является величина трения носителя о поверхность канала. Этот показатель различен для каждого типа транспортируемого материала. Кроме того, для расчета этого параметра необходимо учитывать разницу давления на двух концах трубы. Также необходимо учитывать количество фитингов, используемых в конструкции.

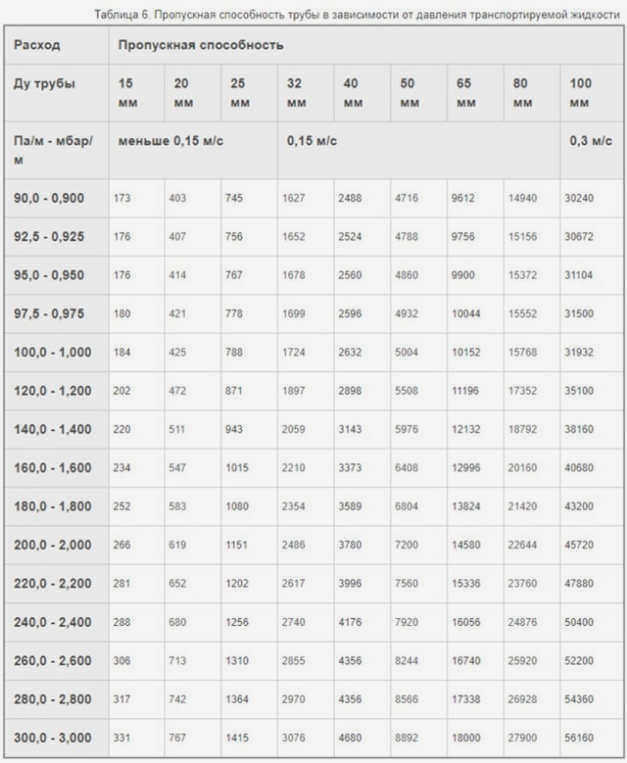

Расчет пропускной способности можно произвести по таблице. В одном из вариантов расчета температура жидкости является ключевым параметром. При изменении температурного показателя жидкость расширяется, увеличивая трение на поверхности канала.
В приведенной ниже таблице вы можете воспользоваться этим методом.

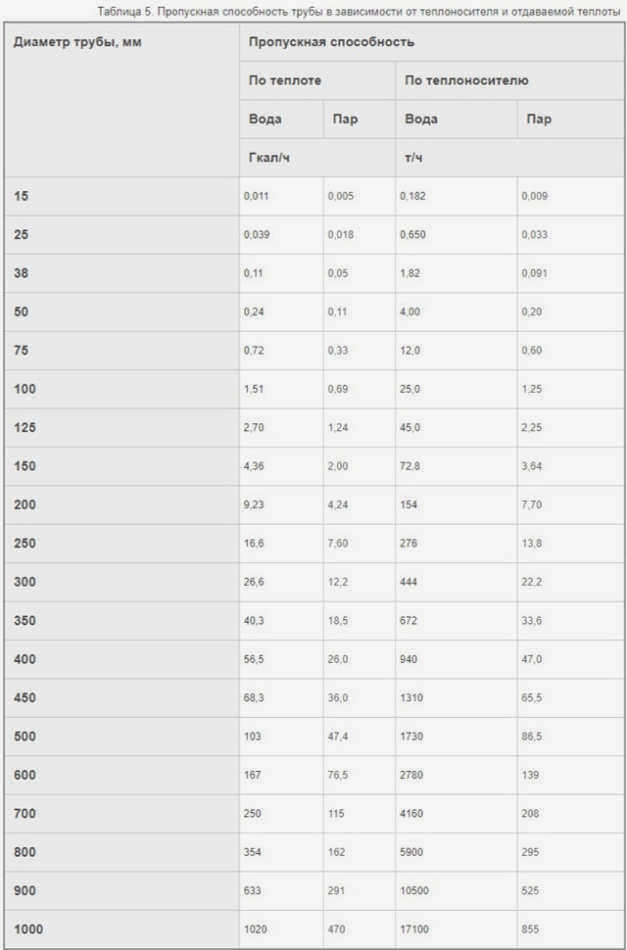

Наиболее точным методом определения пропускной способности полипропиленовых водопроводов являются таблицы Шевелева. Они содержат не только стандартные значения, но и формулы, позволяющие рассчитать параметр максимально точно. Их можно использовать для решения любых задач, связанных с определением гидравлических величин. Именно этот метод предпочитают профессионалы.
Как выбрать правильный размер трубы
Для того чтобы правильно выбрать диаметр водопроводной трубы для жилого дома, необходимо знать скорость (V) потока воды в магистрали и средний расход (Q).
Для жилых зданий это рассчитывается по следующей формуле:
D = √ (4 – Q – 1000/n x V), где:
- D – диаметр трубы, напр;
- V – скорость воды (в диапазоне от 0,7 до 2 м/с);
- n – число Pi ≈3,14.
Если вы задаетесь вопросом, какие полипропиленовые трубы лучше для водопровода в квартире, преимущественно в жилых помещениях Следует использовать трубы ⌀20 мм..
В многоэтажных домах трубы устанавливаются в зависимости от количества этажей:
- до пяти этажей – стояк выполняется из пластиковой трубы ⌀25 мм;
- до пяти этажей – стояк изготавливается из пластиковой трубы ⌀25 мм; до шести этажей – стояк изготавливается из пластиковой трубы ⌀32 мм.
Для соединения квартир, подъездов, домов и районов с бытовой горячей водой используются полипропиленовые трубы различных диаметров. В квартирах в основном используются изделия диаметром ⌀20 мм. Чем больше расход воды в здании, тем больше пропускная способность трубы и, соответственно, диаметр.
Диаметр полипропиленовых труб для водоснабжения определяется путем расчета пропускной способности трубы. Пропускная способность зависит от качества воды. Если качество воды плохое, необходимо установить дополнительные фильтры, чтобы предотвратить оседание загрязнений и микробов в системе водоснабжения. Обратите внимание, что чем чище вода, тем выше пропускная способность.
От чего зависят размеры полипропиленовых труб?
Размеры полипропиленовых труб зависят от температуры перекачиваемой воды, давления и количества потребляемой воды. Прежде всего, изделия следует выбирать в соответствии с их назначением: для канализации, водоснабжения или отопления. Для этого используется классификация и специальная таблица, в которой указаны размеры полипропиленовых труб.
Диаметры полипропиленовых трубопроводов и их железных аналогов отличаются несущественно, но по многим параметрам полипропиленовые изделия превосходят (малый вес, простота транспортировки и монтажа, отсутствие боязни коррозии и т.д.). Кроме того, полимер проще в уходе и выглядит более эстетично.
Виды
На рынке представлены три основных типа полипропиленовых труб:
- PPH (PP-1) – гомополимер.
- PPB (PP-2) – блок-сополимер.
- PPR (PP-3, PPRC, PP-random) – случайный сополимер.
Обычный ПП редко используется для изготовления труб. Он обладает слишком низкими свойствами для таких изделий. Варианты PPR и PPR чаще всего встречаются в магазинах сантехники. Они самые дешевые и идеально подходят для производства водопроводных труб. Кроме того, трубы из PP можно встретить под марками PP-S, PP-PURE и т.д. Однако эти типы больше подходят для промышленного применения и работы с агрессивными средами.
Диаметры труб для водоснабжения
Материал
Труба ППХ отличается высокой прочностью, но плохо переносит отрицательные температуры и ультрафиолетовое излучение. Согласно ГОСТ и СНиП, она рекомендуется только для холодной воды. ППБ несколько прочнее гомополимера и имеет более широкий диапазон рабочих температур – от -20 до +800С. Однако он также дороже первого варианта. Продукты из блок-сополимера полипропилена обычно используются при укладке "теплых водяных полов".
Изменение длины трубы при нагревании от 0 до +60 С
PPR отличается от всех трех вариантов своей термостойкостью (выдерживает температуру до +900 С) и долговременной стойкостью к ультрафиолету. Его можно использовать для холодной и горячей воды, а также для систем отопления. Только такие трубопроводы должны находиться в отапливаемом помещении; PPR не рекомендуется использовать на улице.
Читайте также: Оценка полипропиленовых труб. Какие полипропиленовые трубы самые лучшие?
Полипропиленовые трубы в поперечном сечении
Армированные
Все три типа полипропиленовых труб, перечисленные выше, относятся к однослойным изделиям. Кроме того, существуют многослойные армированные аналоги, в которых основу также составляет полипропилен. Однако между двумя слоями имеется дополнительный слой более жесткого материала.
Полипропиленовые трубы – размеры
Наиболее часто полипропиленовые конструкции большого диаметра используются для обустройства систем водоснабжения, отопления, канализации, призванных решить проблему водоснабжения в домах, жилых массивах, общественных зданиях, гостиницах и других объектах.
Например, водопроводные трубы диаметром 500 мм выбирают, когда необходимо подавать холодную питьевую водуТакой выбор делается в случае необходимости подачи холодной питьевой воды из накопительных резервуаров в районы крупного города. В этом случае использование крупногабаритных полипропиленовых конструкций, как правило, не решает проблему транспортировки теплоносителя, которая предполагает значительную тепловую нагрузку, против которой полимерные трубопроводы становятся более гибкими.
Если стоит задача по устройству систем вентиляции и дренажа промышленных зданий, то в качестве основного компонента используются полипропиленовые изделия с минимальным диаметром 400 мм.
Если владелец частного дома или квартиры решил выполнить монтаж систем отопления, водоснабжения и канализации своими руками, ему необходимо решить две задачи
- Определить правильные размеры трубопроводов;
- Грамотно произвести их подключение.
Выполнить такую работу можно только при наличии специального сварочного оборудования и минимального навыка его использования. По этой причине рекомендуется, чтобы работы по проектированию и монтажу труб выполнялись квалифицированными специалистами.

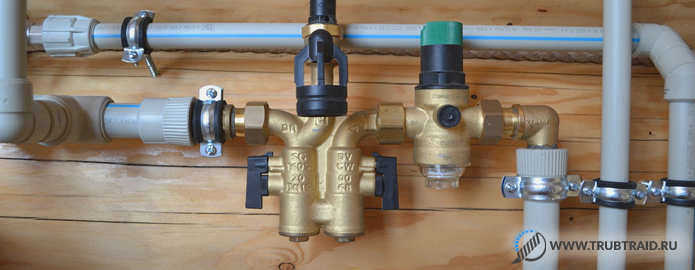

Монтаж полипропиленовых труб
Требования к монтажу могут различаться в зависимости от типа трубной продукции и самих соединений. Известны следующие типы:
- PN10 – для подачи холодной воды;
- PN16 – для горячего водоснабжения;
- PN20 – для напольного отопления и отопительных систем;
- STABI PN20 – усиленная для отопления и водоснабжения в многоквартирных домах.

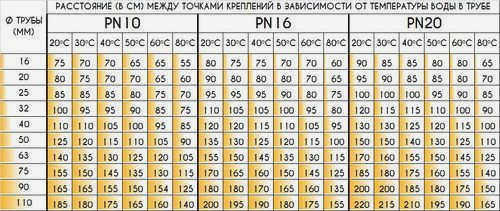

Параметры труб с различными параметрами
Все фитинги, представленные на рынке, соответствуют PN20. Они могут быть изготовлены из пластика и армированного металлом пластика, хомуты – из пластика. Следует отметить, что если необходим переход, то трубная лента не сгибается, как это обычно бывает с металлом, а используются переходы. Помимо своей соединительной функции, муфты, уголки и другие соединительные компоненты усиливают всю конструкцию трубы. Для этого дополнительно требуется установка стеновых хомутов. Мы опишем это ниже.

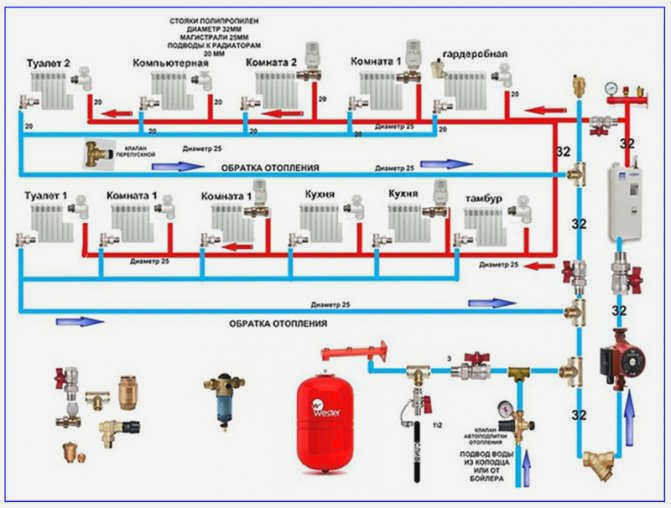

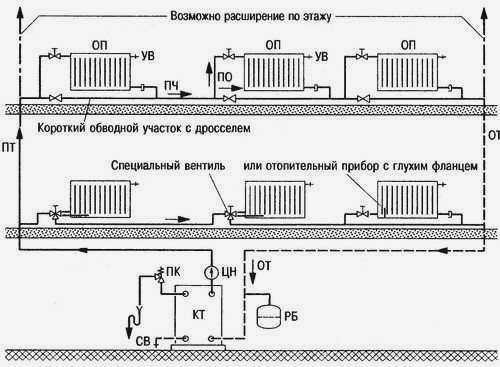

Схема монтажа труб отопления
