Установка фланцев с подшипниками на шарнирах поможет избежать ненужных повреждений во время этой процедуры. Их можно приобрести в любом строительном магазине, а размер должен соответствовать диаметру используемой оси.
Установка бытовой бетономешалки
Проведение ремонта в доме, не говоря уже о строительстве, часто связано с приготовлением бетона. Если раствор нужен в достаточно большом количестве, то замешивание его вручную займет много времени и сил. Покупать бетономешалку для периодического использования нерентабельно. Самодельная бетономешалка поможет ускорить процесс работы. Вы можете собрать устройство в домашних условиях по гравитационному и принудительному принципу. Перемешивание будет осуществляться путем вращения специальной ручки рабочим или с помощью электродвигателя. Последний вариант будет намного продуктивнее. Мастера также разработали конструкции оборудования, способного готовить смесь с помощью вибрационного перемешивания.
- сварочный аппарат;
- шлифовальная машина;
- измерительная лента с маркером;
- электродрель;
- молоток;
- отвёртка
- плоскогубцы;
- гаечные ключи.
Вам понадобятся электроды для сварочного аппарата, набор сверл по металлу для дрели и отрезные диски для шлифовальной машины. Хорошо бы подготовить все заранее, чтобы не отвлекаться во время сборки.
Основные компоненты бетономешалок
Самодельная бетономешалка, независимо от принципа ее работы, будет состоять из следующих конструктивных элементов:
- барабан (бак) для смешивания раствора;
- приводной механизм;
- рама, на которой крепятся все элементы бетономешалки.
Все эти конструктивные элементы могут быть изготовлены вручную или сняты с различных машин или оборудования. Например, барабан В системе привода используются готовые (без отверстий) молочные бидоны, металлические бочки с толщиной стенок более 1 мм и даже пластиковые большие кастрюли и самодельные контейнеры.
Привод Для привода готового миксера может использоваться комбинация электрического двигателя и двигателя внутреннего сгорания. Модели с разными типами двигателя необходимо будет дополнить системой управления. Однако самым простым вариантом будет создание машины, которая вращается вручную с помощью рукоятки.
Рама (основание) сваривается из труб или металлических уголков. Их размеры (диаметр, длина сторон соответственно) подбираются в зависимости от объема барабана, чтобы конечная конструкция могла выдержать его вес с раствором внутри.
Если самостоятельно собранное оборудование тяжелое, лучше оснастить его колесами – это облегчит его перемещение.
Популярные конструкции бетономешалок своими руками
Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.
Вариант № 1: механический

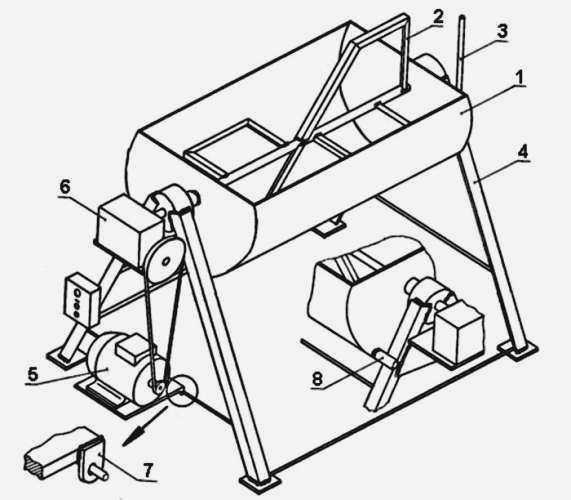

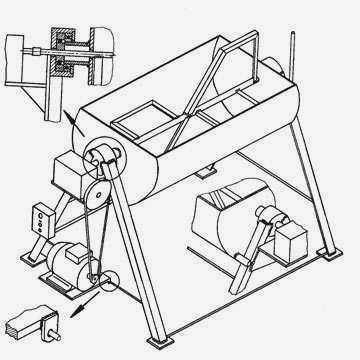

Конструкцию этого несложного механического миксера можно увидеть на изображении ниже. Основным преимуществом этого бетоносмесителя является его впечатляющая вместимость. Он может управляться вручную или с помощью электропривода. Для выгрузки бетона необходимо наклонить ковш в одну сторону.
Один недостаток, который характерен для всех машин с цилиндрическим ковшом, – плохое перемешивание в углах. Кроме того, если скорость смешивания превышает 35 оборотов в минуту, бетон разбрызгивается. Но последнюю проблему можно решить, если в конце сборки приварить отрезанную часть барабана на место и сделать в ней люк.
Примечание: Такая бетономешалка своими руками замешивает прямой раствор не более 5 минут, а сухой – минуты 1-12.
Видео – Ручная бетономешалка с цилиндрической пушкой

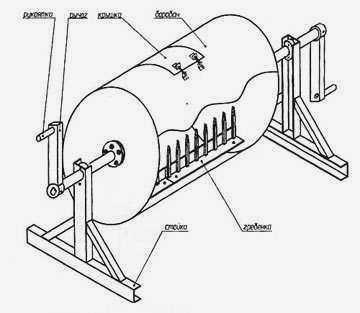

Вариант 2 – Горизонтальная шарнирная конструкция, оснащенная гребенками
Эта конструкция, как и описанная выше, выпускается как в ручном, так и в электрическом исполнении. К его преимуществам относятся высокая степень равномерности перемешивания, а также высокая скорость и качество. Такая бетономешалка изготавливается из старой бочки, но ее качество не уступает лучшим современным промышленным моделям. Характерно, что скорость перемешивания определяется количеством оборотов, а не временем (для приготовления раствора необходимо всего три-четыре оборота).
Есть, правда, и недостаток – конструкция довольно сложная. Для изготовления даже ручного варианта потребуются десятки различных компонентов. При этом особое внимание следует уделить разгрузочной заслонке – все уплотнители, винты и шарниры должны быть исключительно качественными и надежными. Однако если вам предстоит выполнить большой объем работы в рекордно короткие сроки на объекте без электричества, бетономешалка придется как нельзя кстати. Наконец, стоит отметить, что подобные конструкции производятся в промышленных масштабах.
Изготовление бетономешалки – пошаговое руководство
Изготовление описанной ниже конструкции потребует прежде всего терпения, так как работы будет много. Процесс состоит из нескольких последовательных этапов, рассмотрим особенности каждого из них.
Этап первый. Контейнер

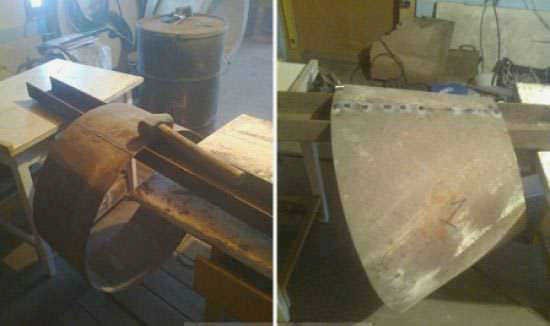

Чтобы сделать корыто для смешивания (также известное как корыто для груши), потребуется подготовить готовое ведро или материалы. Вариантов много – барабан стиральной машины, старая консервная банка, бочка. Если у вас есть особые требования к будущей конструкции, лучше сделать ее самостоятельно. Подготовьте лист толщиной от 2 до 2,5 миллиметров (по возможности новый). Затем приступайте к работе.

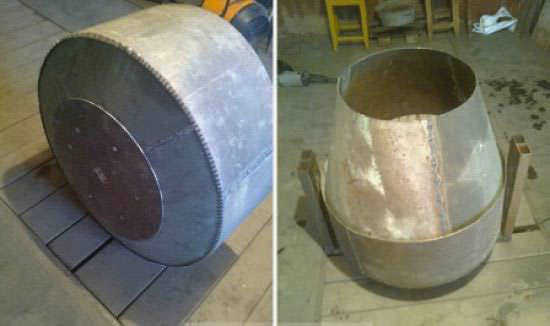

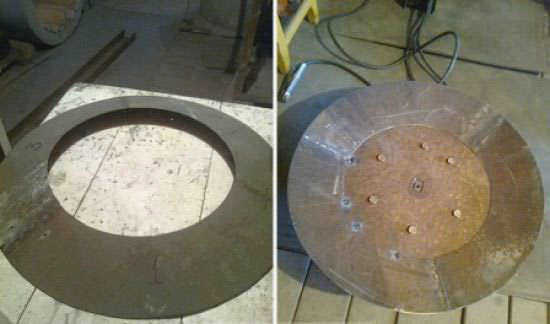

Сделайте 3 или 4 части будущего контейнера. Пару усеченных конусов (это будет дно и верх), основание (другими словами, самая нижняя часть) и еще крепление конусов в середине (на случай, если что-то подобное вообще понадобится).
Затем все компоненты необходимо сварить вместе, чтобы сформировать грушу (по предварительным расчетам, ее объем составляет около 200 литров). Желательно также провести двойную сварку в каждой точке крепления. Стоит отметить, что мастера часто рекомендуют для повышения надежности крепить между парой сварных швов и металлическими заклепками, хотя этот момент не является обязательным.
Этап 2. Кузов и основание
Что касается корпуса, то его часто делают из дерева, но если вы серьезно относитесь к долговечности, то лучше использовать металлическое угловое железо. Отдайте предпочтение прочному материалу с минимальным количеством ржавчины (если используется металлолом) и убедитесь, что основание максимально устойчиво. Будущий корпус должен выдерживать запланированный вес с запасом в 20-50 процентов, так как при вибрации и разминании нагрузка будет только увеличиваться. Кроме того, следует помнить, что помимо самого бетона весом 100-200 килограммов, необходимо поддерживать и саму емкость вместе с необходимыми дополнительными аксессуарами.
Как сделать из стиральной машины?
Для строительства в этом случае вам понадобится емкость и двигатель. Рекомендуется использовать стиральную машину вертикального типа. Если с корпусом все в порядке, то необходимые компоненты можно опустить. Здесь есть один существенный недостаток, который заключается в выравнивании смеси шпателем. Чтобы избежать этого неудобства, лучше разместить бак и двигатель на самодельной раме.
Наиболее популярным вариантом является "качающийся рычаг". Основные преимущества:
- легкая быстрая очистка смеси;
- высокая погрузочная способность;
- мобильность.
Инструменты и детали
Необходимо подготовить уголки разных размеров, двигатель от стиральной машины и бак. Бетономешалку можно построить, используя инструменты, которые есть у вас дома.
Чтобы сделать эту конструкцию, сварите два треугольника из углового железа 50*50 миллиметров размером 0,6*0,8*0,8 метра. Поместите их друг напротив друга и приварите по два уголка размером 0,5 метра с каждой стороны. В результате получится качественная конструкция из пары треугольников.
Приварите две гайки на вершинах треугольников, чтобы 25-миллиметровый вал мог свободно двигаться. Чтобы вал не выскочил из отверстия, приварите его по краям. Затем возьмите две квадратные опоры длиной 1,4 м и три квадратные опоры длиной 0,4 м. Поместите средний кронштейн в середину и сделайте лестницу с помощью сварки. Приварите центральный кронштейн к валу, и качели готовы.
Далее сделайте две половинки длиной 0,9 метра, нарезав стальные полосы 50*4 миллиметра. Сделайте отверстия в центре по размеру резьбы оси. Придать пластинам форму лопастей, слегка согнуть их и насадить на ось под углом 90 градусов, закрепить гайками и приварить.
Установить бак с одной стороны качелей и приварить его на место. Его дно должно быть обращено к вершинам треугольников. Слив не обязателен – его можно заткнуть пробкой. Теперь необходимо проверить лопасти.
Напротив качелей находится двигатель. Чтобы защитить его от воды, вырезается резиновая крышка.
Остается проверить устройство, подключив его к электросети. Чтобы достать раствор, качели поднимают в сторону за двигателем. Бетономешалка своими руками готова. При необходимости можно соорудить желоб для подачи бетона.
Инструменты и материалы
Необходимо заранее позаботиться об инструментах, которые пригодятся в работе. Конечно, они будут варьироваться в зависимости от сложности проекта, но такие инструменты должны быть под рукой:
- шлифовальная машинка с запасным диском
- сварочный аппарат с электродами;
- набор инструментов;
- паяльник;
- винты, гайки, саморезы, фланцы, другие расходные материалы.
Это основные инструменты, которые могут пригодиться при работе над изготовлением бетономешалки из металлической бочки. Не забудьте подготовить и материалы. Самое главное – это емкость, желательно стальная или изготовленная из цельного металла.
Некоторым удается сделать устройство из пластиковых контейнеров, но они не такие прочные и не очень удобные в использовании.
Когда вы начнете искать подходящую основу для изготовления бетономешалки, особое внимание нужно обратить на размер бочки. Опытные мастера рекомендуют выбирать емкость объемом 200 литров. Она считается лучшим вариантом для приготовления раствора, так как цемент в ней не будет застаиваться.
Затем найдите приводной вал; металл, из которого будет сварена рама; подшипники; куски стали, из которых будут изготовлены лопасти или зубчатое кольцо, выполняющее роль мешалки; и двигатель (если вы планируете сделать электрическое устройство). Перечисленных выше материалов должно быть достаточно для изготовления простых вариантов бетономешалок. Если у вас уже есть готовая модель, изучите чертежи и купите другие необходимые детали.
Технология изготовления
Сделать бетономешалку самостоятельно в домашних условиях несложно, нужно лишь серьезно подойти к процессу и соблюдать все этапы изготовления этого полезного хозяйственного устройства. Бетономешалка из бочки своими руками – это самый простой и дешевый вариант получить бетономешалку в короткие сроки и без больших материальных вложений. Механический способ изготовления цемента очень трудоемкий и занимает много времени, поэтому можно сделать устройство, оснащенное ручкой (которая будет приводить в движение барабан).
Принцип работы такого устройства очень прост. Под действием силы тяжести смесь в барабане падает и перемешивается, образуя раствор. Существует несколько вариантов таких бетономешалок с ручным приводом. Для изготовления устройства необходима стальная бочка любого размера, предпочтительно 200 литров. На ней вырезается место для дверцы, из которой будет высыпаться уже готовая смесь.
Отверстия не должны быть очень большими, в этом случае петли дверцы и придуманная вами задвижка для плотного закрывания дверцы могут не выдержать, и все вывалится во время процесса.
Металлический каркас, который будет удерживать барабан, можно сварить из железнодорожных шпал, арматуры или других материалов. Самое главное – она должна выдерживать рабочую нагрузку. Количество ножек зависит от пользователя, их может быть 2 или 4. Барабан вращается с помощью ручки. Описанное устройство является самым простым и не подходит для приготовления раствора в больших количествах, для этих целей лучше сделать бетономешалку с мотором от стиральной машины.

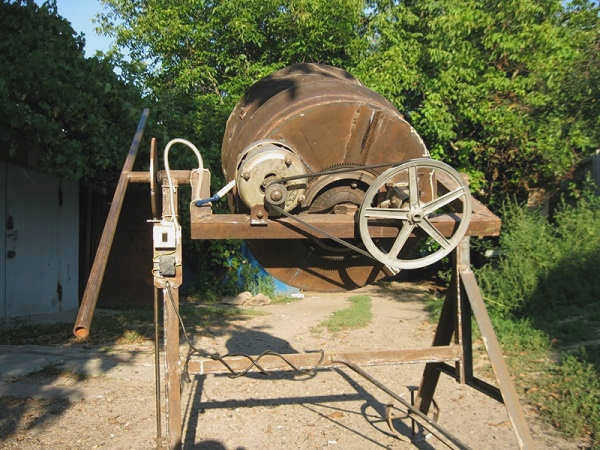

Самостоятельное изготовление бетономешалки с электродвигателем более трудоемко, но позволит в будущем сэкономить много сил при приготовлении раствора. Сам электродвигатель стоит дорого, поэтому новый агрегат не используется для изготовления бетономешалки в домашних условиях. Для этой цели идеально подходит мотор от советской стиральной машины с вертикальной загрузкой. Такие устройства были популярны в начале 1990-х годов. Вам понадобится не только двигатель, но и само металлическое основание.
