Иногда допустимо использовать самодельные ролики из алюминия с канавкой для круглых труб. Однако следует понимать, что они также не рассчитаны на серьезные нагрузки и не смогут заменить стальные ролики.
Трубогиб для профильной трубы своими руками: 2 бюджетных вида, чертежи и видео
Сегодня мы хотим рассказать вам, как сделать простую модель профильного трубогиба своими руками. Необходимость в этом оборудовании возникает у многих из нас, особенно на даче, когда нужно согнуть профиль для того, чтобы построить теплицу или беседку.
Покупать профессиональное оборудование нет смысла, так как в обычной жизни оно нам требуется нечасто.
Мы сделаем с вами простой проект по сгибанию профиля своими руками, который любой мастер-любитель сможет выполнить самостоятельно.
Как работает трубогиб
Принцип работы трубогиба довольно прост – поперечное сечение трубы подвергается воздействию, что приводит к изменению температуры трубы и размягчению стали. Заготовка помещается в зону прокатки трубогиба, между роликами, которые также выполняют роль шаблона. Угол, на который сгибается профиль, зависит от их положения и диаметра.
- Они служат направляющими и удерживают заготовку;
- Прижимные – задают угол изгиба.
Имеются две направляющие и один прижимной ролик.
Следует отметить, что многократное изменение формы профильной трубы (нагрев и гибка) применять нельзя, так как это снижает ее прочность.
Виды трубогибочных станков, которые могут быть изготовлены

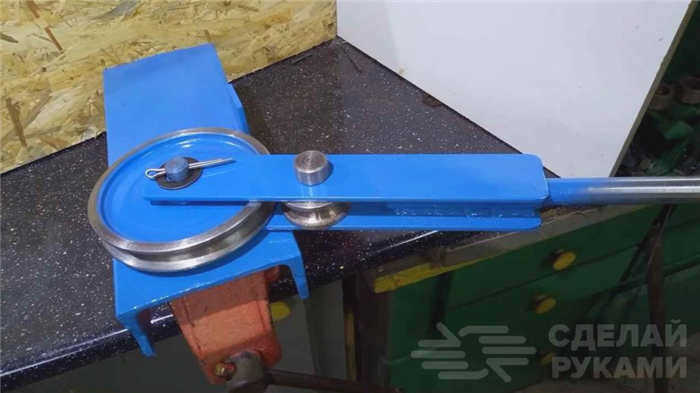

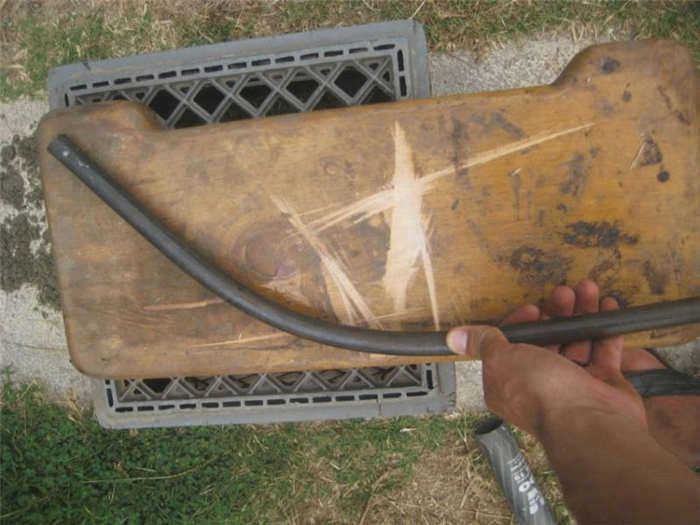

Эти устройства различаются по своему назначению. Например, если необходимо согнуть круглую металлическую трубу, то используются трубогибы, предназначенные специально для круглых труб.

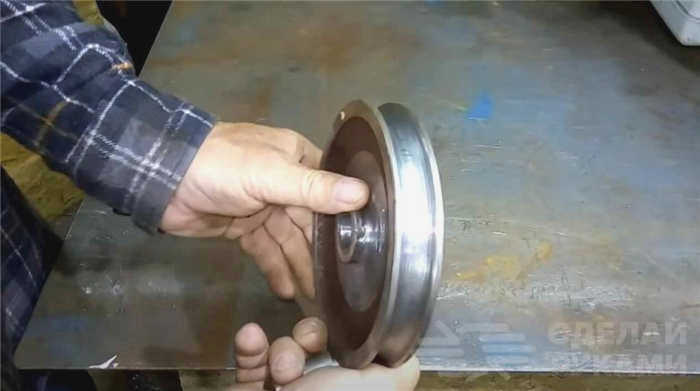

Как правило, такие самодельные конструкции имеют ролики (или валики) с канавками под конкретный диаметр заготовки. Однако в некоторых случаях штампы с канавками могут использоваться и для круглых труб.
Несколько иное оборудование используется для гибки квадратных и прямоугольных труб, а также стальных полос. Их часто называют профилегибочными станками (или станками для гибки квадратных и прямоугольных труб).
Конструкции трубогибов могут быть различными в зависимости от того, чего вы хотите добиться: просто согнуть трубу на определенный угол или сделать изгиб или кольцо.
Если вы планируете сделать серьезную конструкцию своими руками, которую при необходимости можно будет адаптировать к различным режимам, то без подробного чертежа изготовить трубогиб может быть сложно.
Но если вам нужен простой и недорогой трубогиб, то все можно сделать и без чертежа.
Некоторые конструкции довольно компактны и легко помещаются на столе или в тисках. Другие модели требуют отдельного места в мастерской, что также следует учитывать.

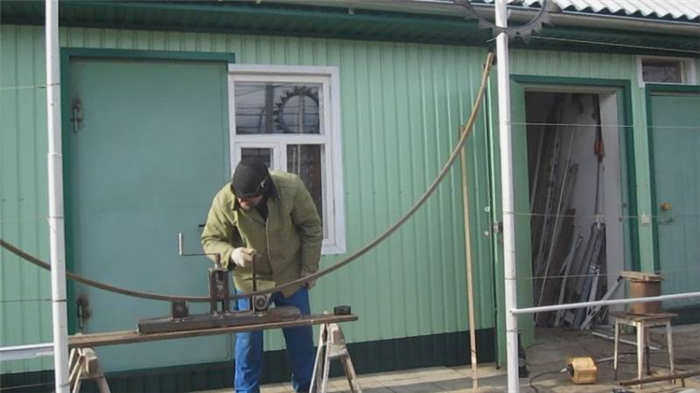

Трубогибы для прокатки труб
Эта конструкция довольно популярна среди самостоятельных строителей. Ее часто изготавливают из подручных материалов, которые есть в гараже или мастерской.
При этом размер самого приспособления может быть небольшим, что позволяет легко установить его на верстаке.
Сделать такой гибочный станок своими руками может каждый. Причем для этого не потребуется много времени. Один из бюджетных вариантов представлен в статье на этой странице.
Конструктивные особенности гибочных станков
Как мы уже говорили ранее – гибочные станки могут различаться по типу труб, для которых они предназначены: круглые или профильные. Последние, помимо прочего, позволяют работать и с другими видами металлопроката, такими как полосы и уголки.
Если в трубогибочных станках используются желобчатые ролики, то в профилегибочных станках могут использоваться обычные ролики: два опорных и один прижимной. Радиус кривизны на переходе должен регулироваться вручную.
Некоторые люди даже используют в качестве роликов велосипедные втулки, но они не выдерживают больших нагрузок. Поэтому лучше полагаться на круглые стальные валы.
Также часто используются ролики из подшипников. Как самостоятельно изготовить бюджетный профильный трубогиб, вы можете прочитать в нашей статье.
Трубогибы чаще всего представляют собой настольные конструкции, в то время как профилегибы могут быть как настольными, так и напольными. Последние используются в тех случаях, когда необходимо согнуть сгибы и полусгибы длинных профильных труб.
Необходимые инструменты
Начните с подготовки инструментов, необходимых для выполнения задачи. Для сборки любого домашнего гибочного инструмента вам понадобятся
- сварочный аппарат;
- токарный станок – если вы будете обтачивать детали самостоятельно, а не использовать профессиональный токарный станок (хотя есть виды, которые не требуют обточки);
- тиски и молоток;
- пила по металлу;
- линейка;
- дрель;
- шлифовальный станок.
Это основные инструменты, необходимые при изготовлении любой модели своими руками, при сборке этой или любой другой вам могут понадобиться другие инструменты.
Изготовление электромеханического трубогиба
Мы решили рассказать вам, как сделать электромеханический трубогиб для моделей. Такое оборудование способно выполнять любой объем работы без применения физической силы.
Для целей данного руководства мы представляем два варианта того, как сделать трубогиб для круглых труб своими руками. Если после прочтения инструкции у вас остались вопросы, рекомендуем также посмотреть видео.
Как сделать трубогиб без сварки и токарной обработки. Размеры, чертежи, детали Трубогиб

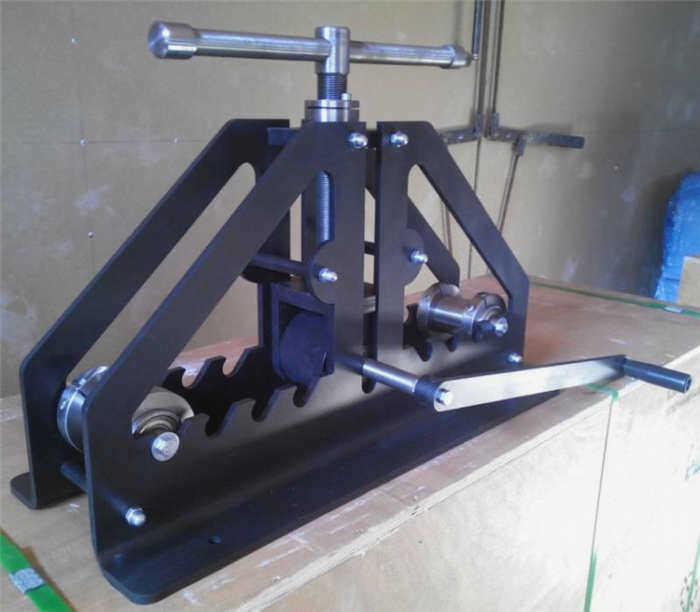

Станок состоит из трёх рабочих частей – Один пресс и два опорных валка, поэтому его еще называют трехвальцовым трубогибом. Это один из самых сложных трубогибов, который можно сделать самому, но мы решили начать именно с него. Если мы сможем его изготовить, то изготовление более простых типов трубогибов не составит труда.

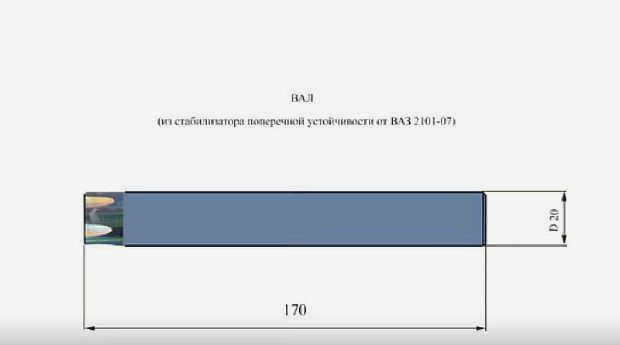

Итак, мы собираемся сделать устройство с: 204 подшипника, поперечный стабилизатор от автомобиля "Ваз", гайки, дюбели, обрезки труб (20 на 40 толщиной 2 мм, 15 на 15 толщиной 1,5 мм; 80 – 80 – 5 мм), листовой металл толщиной 3 мм.

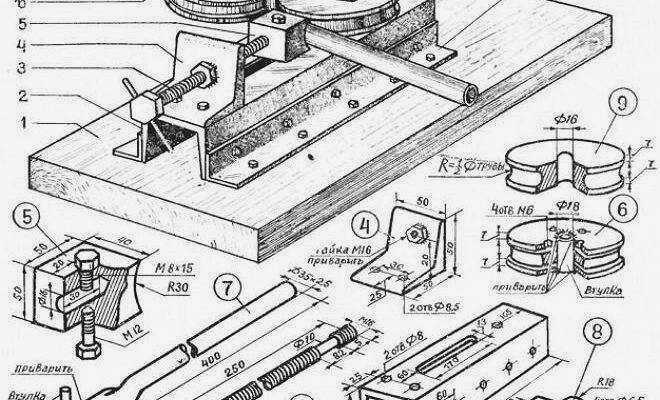

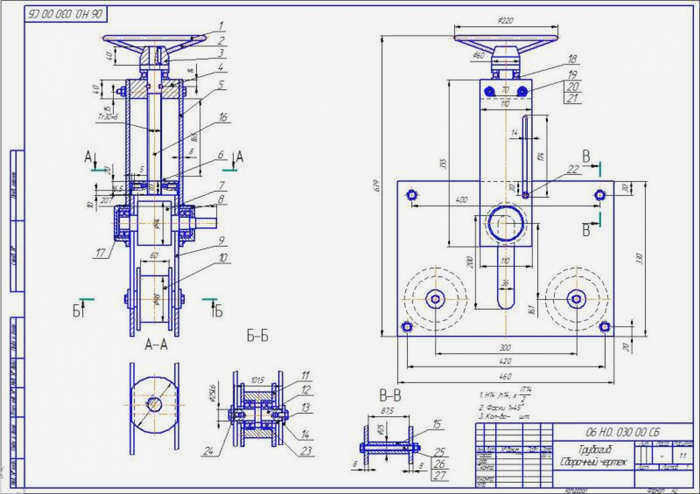

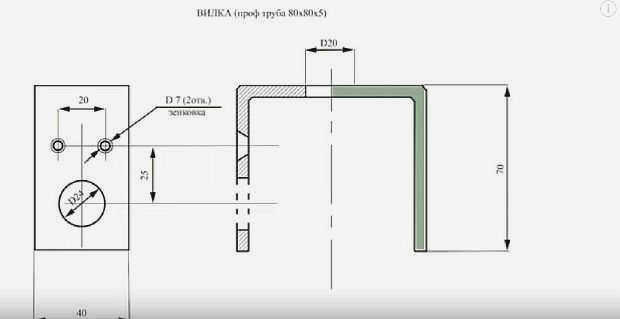

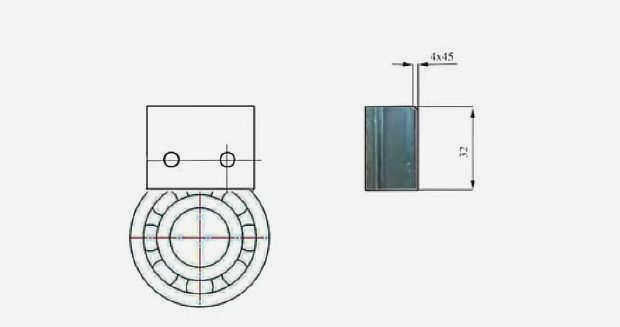

Для сборки электрогибочного станка мы использовали чертежи, приведенные ниже.
Инструкция по изготовлению трубогиба
Изготовить профильный трубогиб самостоятельно несложно, если придерживаться следующей процедуры.
- Шестерни, подшипники и кольца надеваются на вал пресса и соединяются с ним шпонкой. Сначала делается чертеж вала, обоймы подшипника и роликов, а затем эти детали обтачиваются, что лучше доверить квалифицированному токарю. Всего для этого устройства необходимо изготовить три ролика, один из которых подвешен на пружинах, а два других расположены по бокам.
- Далее необходимо просверлить отверстия в кольцах, которые нужны для канавок и резьбы.
- Теперь необходимо изготовить полку, для чего используется швеллер, в котором также сверлятся отверстия и нарезается резьба, в соответствии с требованиями узла прижимного ролика.
- После подготовки вся конструкция должна быть собрана с использованием сварки и болтовых соединений. Первым шагом является сборка рамы, которая также служит ножками трубогиба.
- Следующий шаг – подвеска полки с установленным на ней прижимным роликом, для чего используются пружины. Затем на трубогиб необходимо установить боковые опорные ролики, один из которых используется для крепления ручки.
- Последним этапом является установка домкрата на трубогиб.
Некоторые тонкости работы по установке:

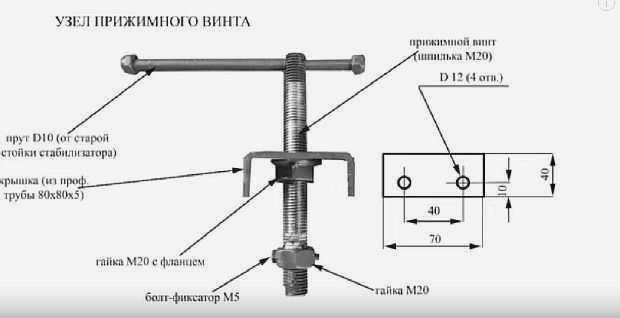

- зажимной вал, зафиксированный ключами, дополнительно прикручивается к полке;
- установка зажимного вала происходит следующим образом: вал устанавливается на полку, к которой предварительно привариваются пружинные гайки; после завершения монтажных работ полка переворачивается и подвешивается на пружинах;
- Натяжение цепей осуществляется с помощью магнитного углового кронштейна, который служит рукояткой;
- При вкручивании звездочек используются ключи, которые предварительно изготавливаются с помощью гаечного ключа;
- Рукоятка привода гибочного станка изготовлена из поворотной трубы;
- Домкрат на таком самодельном устройстве устанавливается на подвесной платформе, для чего используются болты и сварка.

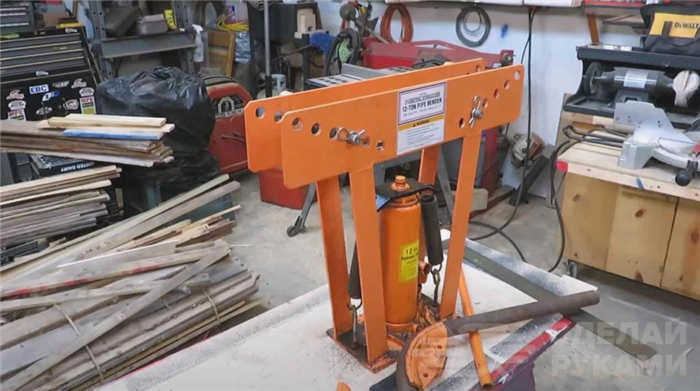

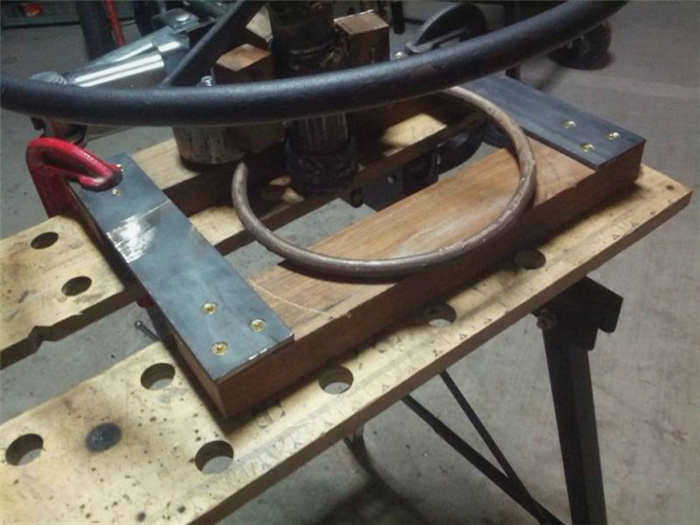

Изготовление гидравлического трубогиба
В Интернете можно найти множество фотографий и видеороликов, показывающих, как сделать станок для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидравлическим цилиндром, зажимным устройством и упорами для труб, достаточно трудоемкий.
Чертеж и конструкция такого трубогиба включает в себя следующие компоненты:
- гидравлический домкрат грузоподъемностью не менее 5 т;
- башмак;
- ролики в количестве 2-3 шт;
- сверхпрочные металлические швеллеры;
- толстые металлические пластины и другие детали.
Чтобы согнуть профильную трубу нужным образом с помощью гидравлического устройства, вставьте ее в лапу трубы и закрепите оба конца. Затем включается домкрат и, используя поднимающуюся оправку, давит на ролик, который воздействует на трубу для ее сгибания. После достижения желаемого угла изгиба процесс можно остановить и снять трубу с трубогиба, повернув несколько раз рукоятку домкрата в обратном направлении.

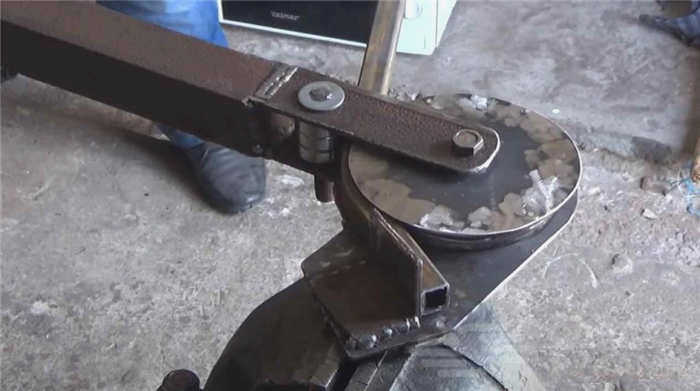

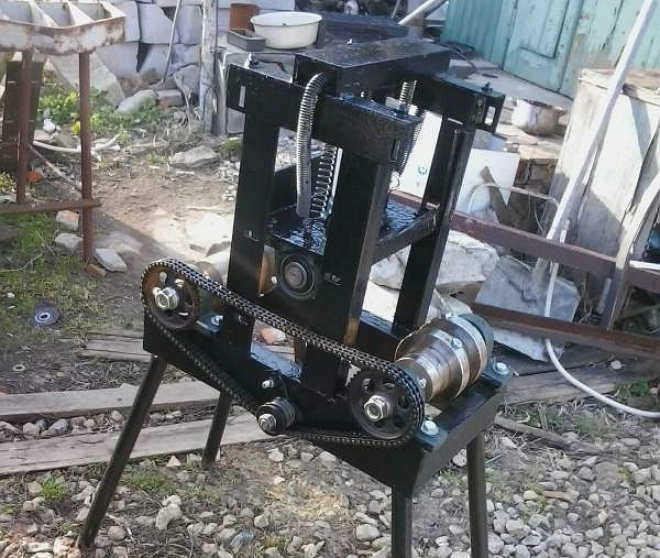

Сегментный трубогиб, законченный и окрашенный

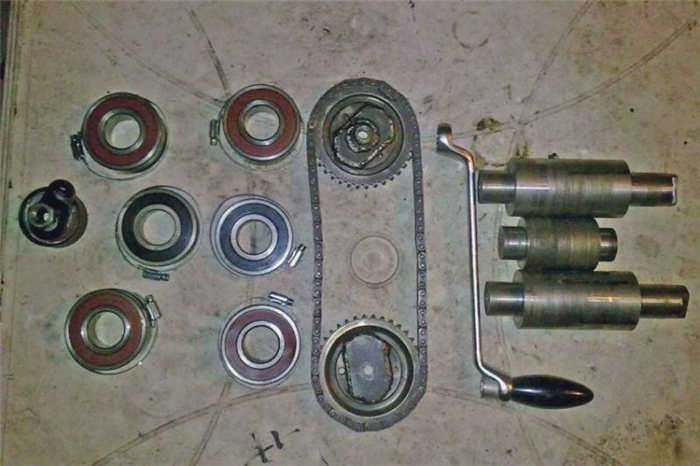

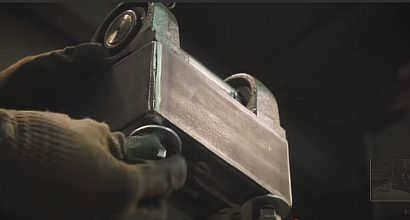

Валы трубогиба Шестерни и подшипники Рама станка Конструкция прижимного ролика
Зажимная пластина для позиционирования прижимного ролика Вал-цепь и натяжное устройство Вид в собранном виде
Чтобы собрать собственный гидравлический профильный трубогиб, чертежи которого вы легко найдете в интернете, выполните следующие действия
- По чертежу или фотографии изготовьте конструкцию для крепления башмака и роликов, а также раму устройства.
- К нижней платформе крепится металлическая пластина, на которой будет установлен домкрат. Затем это крепление прикручивается, и на него устанавливается кронштейн привода.
- Самое главное – подобрать подходящие ролики из профильной трубы, которые должны плотно прилегать к рабочему профилю. При необходимости ролики из профильной трубы, которые устанавливаются на швеллере на одинаковой высоте, можно изготовить вручную. Башмак устанавливается под роликами, а их взаимное расположение определяется требуемым радиусом изгиба.
- Для крепления роликов и литейного башмака используются винты, размеры отверстий которых определяются в соответствии с чертежом.
Подготовка инструментов и материалов
К сожалению, собрать трубогиб без инструментов и материалов невозможно. Это не простое изделие, требующее значительной подготовки и углубленных знаний. Но если делать все шаг за шагом, то и новичок сможет изготовить простой вариант.
Минимальный набор инструментов:
- сварочный инвертор;
- ЭЛЕКТРИЧЕСКАЯ ШЛИФОВАЛЬНАЯ МАШИНА;
- Приобретение различных деталей. Но некоторые детали можно изготовить на токарном станке;
- тиски;
- молоток;
- Прочная пила для обработки металла;
- наждачная бумага;
- Дрель с различными насадками;
- линейка.
Но все зависит от типа используемого материала и макета. Как правило, этого набора достаточно для самых простых вариантов.
Определение размеров и подготовка чертежей
Если трубогиб нужен для разового использования в процессе создания теплицы или ворот, то не стоит вкладывать деньги в создание сложного варианта. Чтобы рассчитать размеры этого устройства, достаточно определить радиус изгиба, необходимый для готовой детали. Как это сделать? Например, оправкой для гибки заготовки будет служить полоса шириной 40 мм. Изначально она имеет свою допустимую кривизну для создания необходимого радиуса изгиба заготовки.
Это означает, что радиус заготовки будет немного больше, чем радиус оправки. Однако при этом необходимо учитывать предел упругости трубы. Поэтому радиус изгиба не должен изменяться ниже допустимых значений.

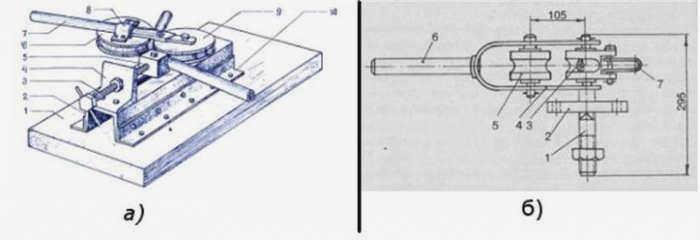

Чертежи для изготовления трубогиба своими руками
Они чрезвычайно важны. Новичку проще изготовить изделие на основе иллюстрации. В некоторых случаях, с опытом, нет необходимости полностью следовать примеру. Его можно изменить в соответствии с требуемыми рабочими параметрами.
В большинстве случаев схема трубогиба характеризуется сложными символами. Поэтому для того, чтобы понять ее, необходимо ознакомиться с подробным описанием. Без этого даже идеальный вариант может оказаться бесполезным на практике.
Мы уже знаем, для чего используется трубогиб и как сделать его простую версию. Для этого мы рассмотрели конструкцию и популярные виды моделей. Но, самое главное, это ответ на вопрос: зачем творить своими руками? Во-первых – это дешевле. Во-вторых, что более важно, это позволяет создать устройство для индивидуальной цели на разовой основе.
Например, в процессе строительства теплицы. Зачем тогда покупать сложную модель? Когда можно пойти по простому пути и сделать все самому.
