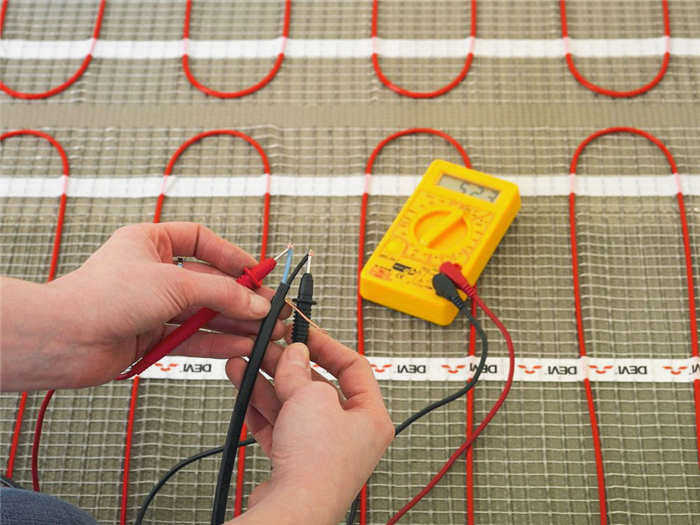

Проверка теплого пола мультиметром

Его отсутствие или прерывание указывает на неисправный сердечник. После того как вы выяснили, как проверить теплый пол, проделайте ту же процедуру с датчиком температуры. Если сопротивление датчика отсутствует или не соответствует номинальным значениям, очевидно, что датчик неисправен.

Не работает электрический теплый пол – причины и способы устранения

Электрические теплые полы получают энергию от электросети. Они перестают работать, когда нагревательный элемент – термостат или датчик температуры – выходит из строя, что приводит к прекращению подогрева пола.

В этой статье мы рассмотрим основные проблемы, хотя могут быть и другие неисправности, которые не описаны в данном руководстве.

Мы подскажем, что делать, если ваш электрический теплый пол не работает, как произвести ремонт и как перезапустить устройство в первый раз.

Если на входе есть напряжение, убедитесь, что электричество поступает на кабель или фольгу. Затем проверьте настройки (возможно, неправильно установлен минимальный нагрев) и контакты (соединение проводов с клеммами) – если контакт неисправен, пол не будет нагреваться.

Затем определяется выходное напряжение в месте подключения проводов к термостату. Если оно не соответствует напряжению сети, контроллер необходимо заменить.

Недостаточный нагрев может свидетельствовать о низком напряжении, необходимо установить стабилизатор напряжения.

Ошибки при монтаже

Если подогрев пола присутствует, но слабый, устройство часто включается, не достигает нужного градуса или вообще перестало работать, это связано с ошибками монтажа. В этом случае необходимо провести диагностическую проверку всех компонентов.

Если пол не нагревается выше 30 градусов:

Не работает подогрев пола – причины и решения

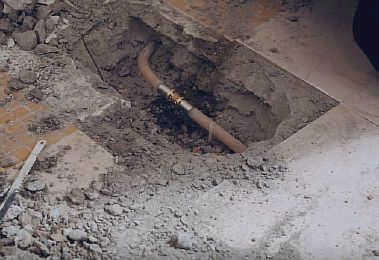

Последовательность ремонтных работ следующая:

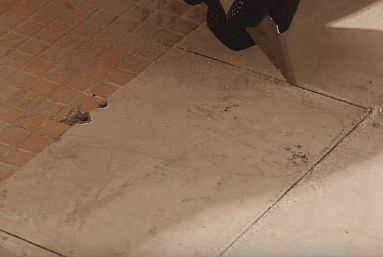

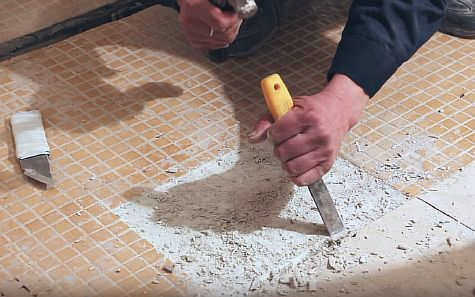

1. Удалите отделочный материал.

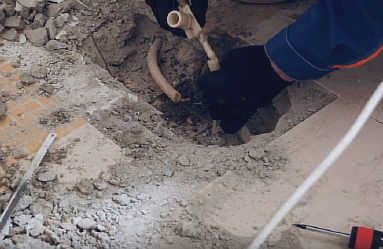

1. Удалите стяжку, желательно с помощью ударной дрели.

1. Обрежьте трубу ножовкой в поврежденном месте.

1. Удалите мусор из трубы.
2. Выпрямите края трубы с помощью ровной кромки.

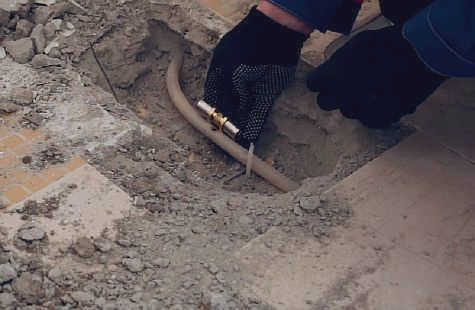

1. Наденьте колпачок на оба конца трубы и с помощью плоскогубцев зажмите трубу.

После проверки системы на герметичность можно заливать стяжку и укладывать окончательный пол.

Неравномерный нагрев из-за неравномерной длины контура

Если пол становится холодным или теплым неравномерно, скорее всего, подача тепла неравномерно распределена по системе труб. Это может быть связано с разной длиной контура. В длинных контурах при одинаковом расходе теплоносителя он быстрее остывает.

Чтобы исправить это, отрегулируйте объем и скорость потока в каждой ветке. В зависимости от схемы подключения это делается с помощью вентилей на коллекторе или трехходового клапана. Необходимо подождать, пока пол прогреется, чтобы узнать результат внесенных изменений.

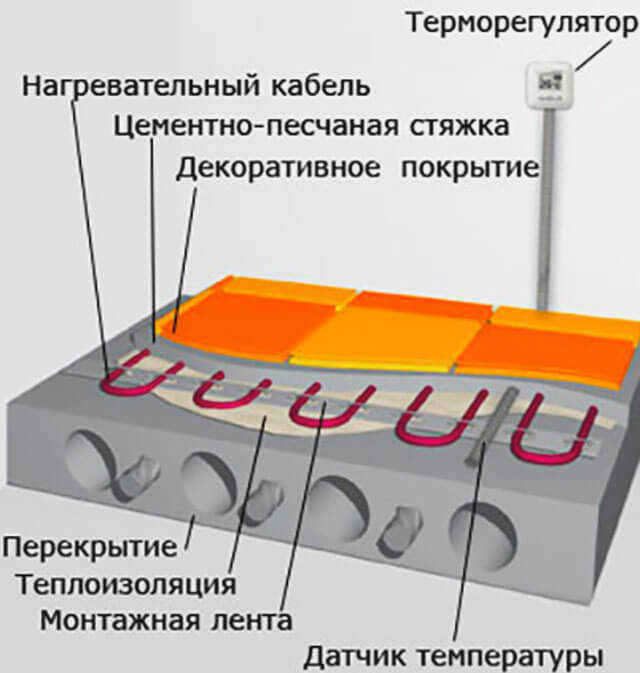

Конструкция и расположение электрических кабелей

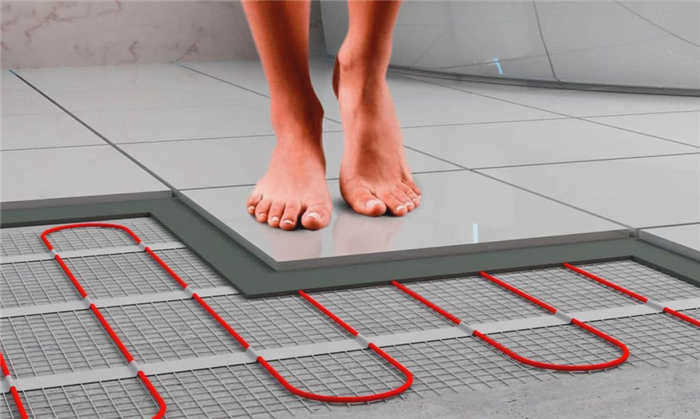

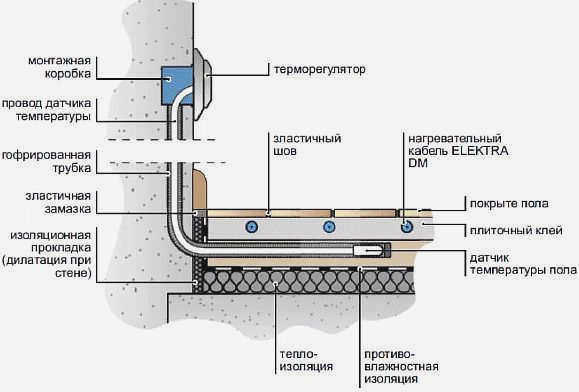

Система подогрева пола, смонтированная с помощью электрического кабеля или инфракрасной пленки, состоит из нескольких компонентов:

• нагревательного кабеля, который является источником тепловой энергии;
• датчик температуры, который контролирует нагрев кабеля;
• терморегулятор, который отвечает за соединение всех элементов в единую конструкцию и регулирует включение и выключение пола в зависимости от температуры нагревательного кабеля.

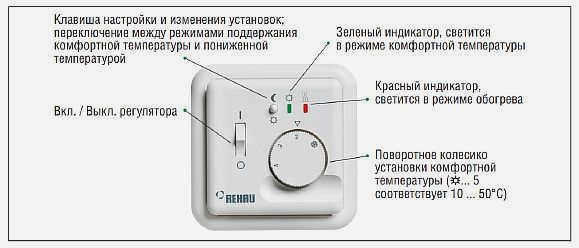

Термостат или терморегулятор представляет собой небольшой переключатель. Он используется для регулирования напряжения, подаваемого на кабели. Он подключается к стандартной электросети с помощью фазного и нулевого провода.

Термостат автоматически регулирует напряжение. Оно подается непосредственно на нагревательный кабель после того, как пол в помещении остынет. Степень нагрева контролируется температурным датчиком, который устанавливается рядом с кабелями и заполняется цементной смесью.

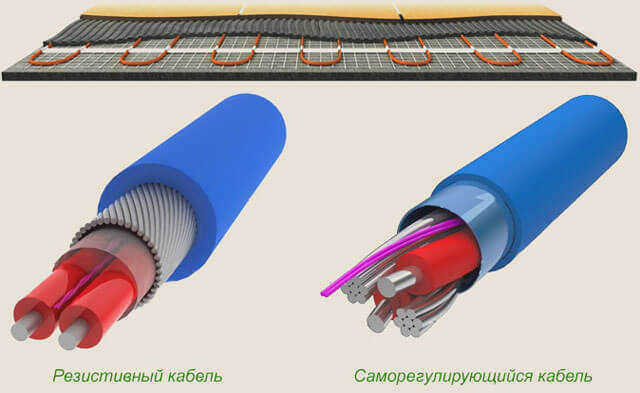

Жильцы устанавливают температуру, при которой должен включаться подогрев пола. Кабели, используемые в этом типе системы отопления, являются резистивными и саморегулирующимися. Последние самостоятельно реагируют на изменения температуры и изменяют уровень сопротивления. Резистивные кабели, напротив, не имеют таких функций.

При расчете рабочих параметров системы отопления, а также при ее монтаже важно помнить о необходимости указания определенной длины кабеля. Если их укоротить, то степень нагрева и значения тока могут измениться, что приведет к неисправности кабелей и ухудшению изоляции.

Неисправности в системе напольного отопления – почему она не работает?

Может случиться так, что после завершения монтажа и подключения напольное отопление не работает – как выяснить причину? Если ваш теплый пол не работает, вы, вероятно, допустили ошибку при установке или использовали неправильное оборудование.

Прежде чем приступить к проверке напольного отопления, следует рассмотреть основные неисправности его компонентов:

Термостат. Поломки термостата напольного отопления происходят в результате неисправности конденсатора или реле. Поскольку его ремонт обходится дорого, гораздо проще заменить термостат на новое изделие. Самое главное – выяснить, какой фирмы устройство. И датчик температуры, и термостат должны быть от одного производителя. Иногда неясно, почему неправильно работает подогрев пола, и результат просто в том, что термостат настроен неправильно или не работает должным образом.

Совет: Используйте наши строительные онлайн-калькуляторы для быстрого и точного расчета строительных материалов или конструкций.

Чтобы реже задумываться о том, как проверить электрический теплый пол на наличие неисправностей, и избежать необходимости частого ремонта, покупайте оборудование от надежных производителей.

Когда стоит проводить проверку?

Проверка системы подогрева пола может понадобиться в другой ситуации. Если пол не нагревается, в первую очередь стоит проверить, не получает ли термостат питание. В этом случае на передней панели должен гореть электрический индикатор. Если питание есть, проверьте настройку температуры. Возможно, контроллер просто выключен. Если настройки правильные, проверьте, что

• По всему полу отсутствует подогрев. Если автоматический выключатель внезапно отключается, можно смело говорить о коротком замыкании. В такой ситуации проверка системы неизбежна. Пока она не будет полностью завершена, пользоваться ею небезопасно. Чтобы найти неисправный участок провода, отключите электропитание. Отсоедините питающие провода от термостата и проверьте участок между контроллером и распределительным устройством. Участок, на котором мультиметр показывает ноль, является местом повреждения. Поиск продолжается до тех пор, пока не будет найдена неисправная секция. Если цель не достигнута, отсоедините нагревательный кабель от термостата и начните измерять его сопротивление на входе. Если в этой точке есть короткое замыкание, регулятор неисправен: замените его. Если короткого замыкания нет, измерьте сопротивление проводников. Если на дисплее отображается бесконечность, значит, в кабеле имеется обрыв;
• Температура системы не может быть отрегулирована. В этом случае нагрев сохраняется, но показания не могут быть изменены. Неисправность означает, что вышел из строя датчик температуры или неисправен контроллер. В последнем случае необходимо заменить устройство на новое. Если причина в датчике температуры, отсоедините его от термостата, чтобы проверить значение сопротивления. Значение сопротивления должно полностью соответствовать значению, указанному в сопроводительной документации. Если есть отклонения, поднимите напольное покрытие и замените датчик на новый;

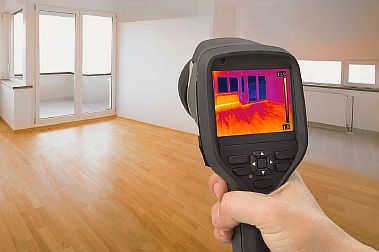

• Поверхность пола нагревается по частям. Определить зоны нагрева поможет тепловизионная камера или цифровое показание энергопотребления. Если значение немного ниже заявленного, это означает, что теплый пол работает неправильно из-за неисправного нагревательного кабеля. Если расчетное значение превышено, это означает короткое замыкание между отдельными компонентами. В результате часть отопительного контура остается неиспользованной. Другая часть потребляет больше энергии, чем планировалось изначально.

Этапы проверки

Проверьте работу системы напольного отопления в следующем порядке:

• Визуальный осмотр, во время которого можно обнаружить видимые неисправности. Это малоинформативный этап, так как он не всегда позволяет определить наличие проблемы;
• Использование мультиметра для определения общего состояния системы и каждого отдельного компонента.

Если после визуального осмотра не удается обнаружить неисправности, следует использовать мультиметр. Для этого:

• Установите прибор в режим измерения сопротивления. Выберите максимальное значение 2 кОм. Проверьте правильность положения прибора, замкнув щупы. В этот момент на дисплее должен отображаться ноль;
• Измерьте сопротивление нагревательного кабеля, подключив щупы к его жилам;
• Сравните полученное значение со значением сопротивления, указанным в техническом паспорте. Следует учитывать, что температура в помещении и длина отопительного контура могут оказывать некоторое влияние на результат. Учитывая это, приемлемая погрешность может находиться в диапазоне 10-15%;
• Измерьте сопротивление изоляции. Выбрав на мультиметре один и тот же режим, проверяется каждая жила. Об отсутствии повреждений свидетельствует единица на дисплее прибора.

Чтобы быть уверенным в конечном результате, греющий кабель следует проверять на всех этапах монтажа.

Если есть подозрение на проблему с терморегулятором, сначала следует отсоединить греющий кабель. Затем установите термостат в режим максимального нагрева. Затем подсоедините штырь мультиметра к клеммам термостата. Реле должно сработать, а измерительный прибор покажет фактическое напряжение системы. Затем переключите термостат в минимальный режим. В этом случае реле должно отключиться, а мультиметр должен показать ноль.

Как проверить, работает ли термостат?

Давайте рассмотрим пример того, как можно проверить, работает ли термостат, используя простую лампочку.

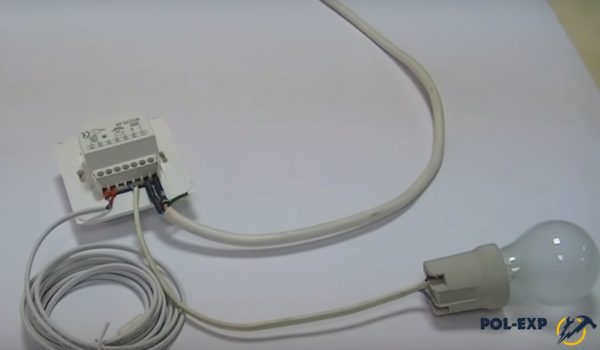

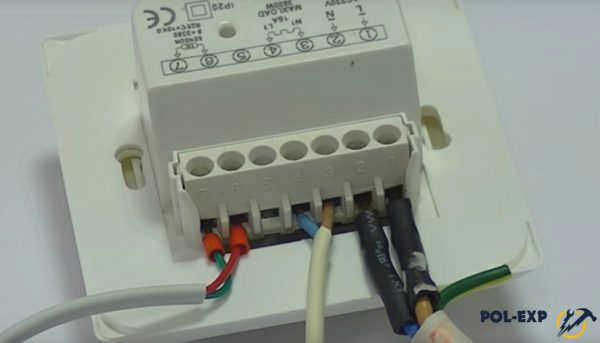

Шаг 1. Подключите термостат к электросети, соблюдая все правила. Это означает, что фазный провод подключается к клемме L, а нейтральный провод – к клемме N. Вы также подключаете датчик температуры и обычную лампочку, вкрученную в цоколь. Она будет служить индикатором нагрузки.

Лампочка служит в качестве индикатора нагрузки

Шаг 2. После подключения термостата он включается с помощью выключателя.

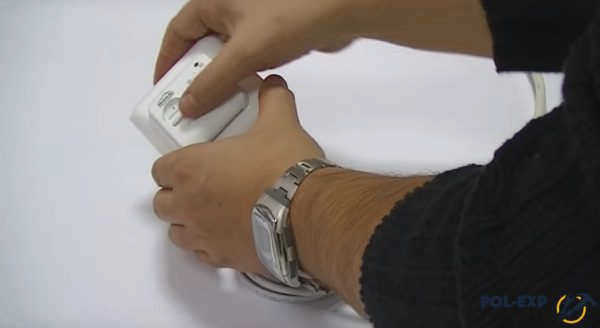

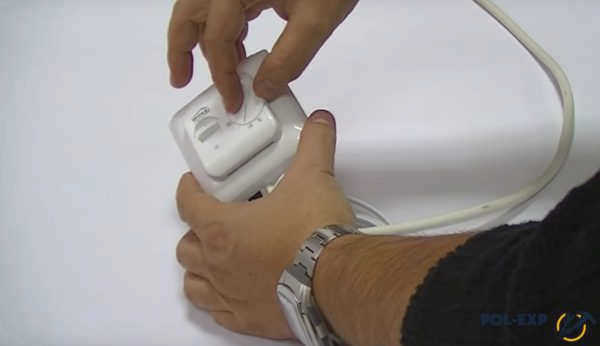

Шаг 3. Рычаг, отвечающий за повышение температуры, устанавливается на максимальное значение.

Установите максимальную температуру.

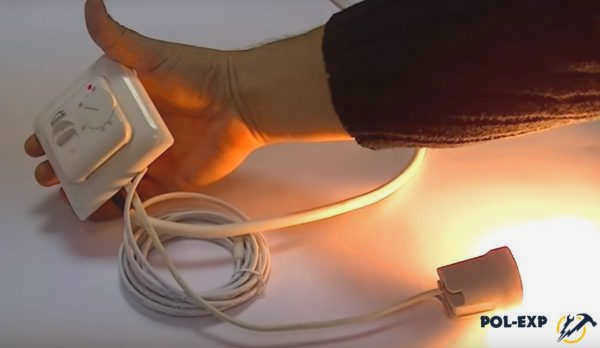

Шаг 4. Если термостат работает правильно, загорится лампочка.

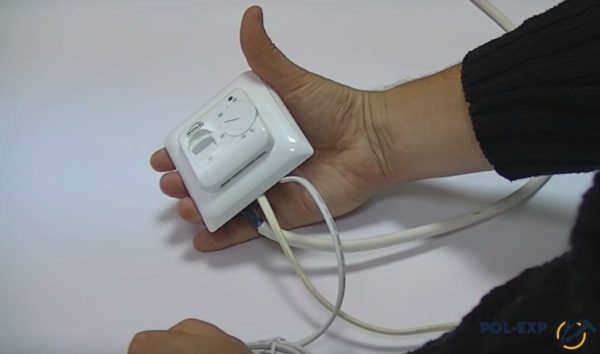

Шаг 5. Вы также можете использовать эту схему для проверки датчика температуры. Для этого его держат в руке, а регулятор температуры устанавливают на среднее значение.

Измерение сопротивления

Перед началом стяжки при установке системы "теплый пол" рекомендуется проверить сопротивление нагревательного кабеля.

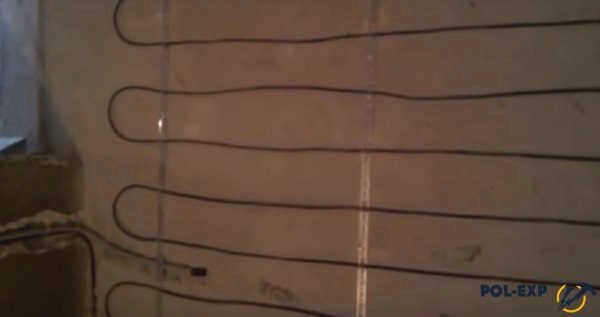

Шаг 1. Как видно на рисунке, теплый пол установлен и готов к дальнейшей работе.

Установленный теплый пол

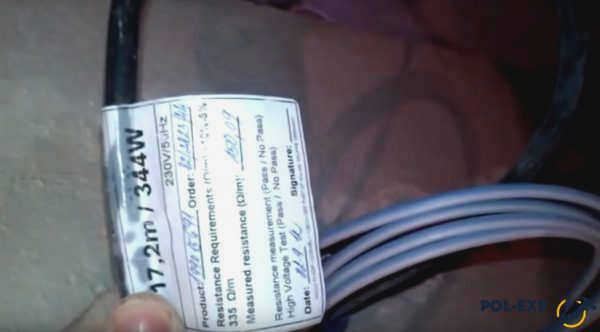

Шаг 2. Далее проверьте значение сопротивления в паспорте кабеля или на этикетке, прикрепленной к самому кабелю. В данном случае оно составляет 150,9 Ом. Допускается его увеличение или уменьшение на 5-10%.

Значение сопротивления указано на этикетке

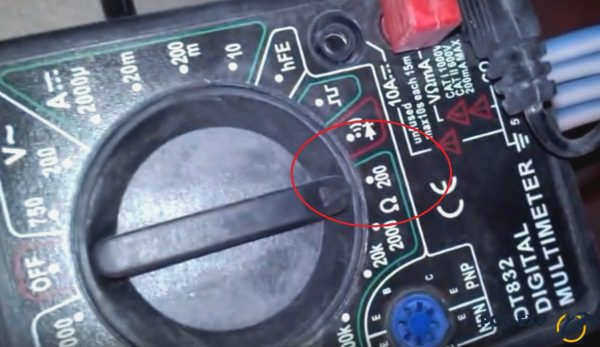

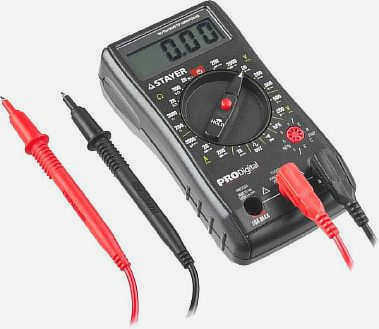

Шаг 3. Затем мультиметр переключается в режим измерения.

Мультиметр переключается в режим измерения.

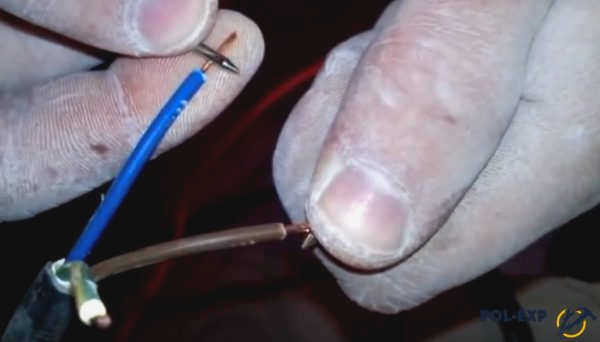

Шаг 4. Зонд помещается на провода, идущие от напольного отопления.

Зонд помещается на провода

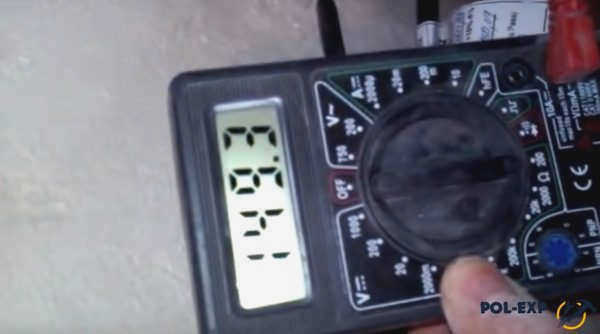

Шаг 5. Мультиметр показывает показания, которые должны быть примерно равны значению, указанному в техническом паспорте кабеля.

Это методы, с помощью которых можно проверить функциональность различных компонентов напольного отопления, как до, так и после установки. Мультиметр может пригодиться в домашнем хозяйстве, поэтому стоит приобрести его и не жалеть о потраченных деньгах.
