Как проверить заземление – с помощью измерительного прибора и в домашних условиях
Чтобы заземление работало правильно, сопротивление его проводников не должно быть выше 4 Ом, и его следует регулярно проверять, чтобы убедиться, что оно не увеличилось. Вот как проверить заземление, чтобы определить, способна ли защита эффективно функционировать. Давайте рассмотрим, какие инструменты для этого необходимы, как часто следует проводить проверки и какой минимум теоретических знаний необходим для выполнения этой задачи.
Основы систем заземления
Корпуса некоторых видов электрооборудования (высокопроводящие, например, металлические) могут накапливать потенциалы вследствие передачи тока при повреждении изоляционного слоя проводки. В случае такой неисправности любой контакт с корпусом прибора может вызвать протекание тока от прибора к "земле" через человека (от руки, затем через тело и ногу к "земле"). При неблагоприятных обстоятельствах это может привести к летальному исходу, поскольку всего 100 мА достаточно, чтобы вызвать необратимые повреждения человеческого тела в результате поражения электрическим током.
Хорошо известно, что электрический ток стремится протекать через проводники с наименьшим сопротивлением. Это свойство лежит в основе работы любой системы защитного заземления. По сути, заземление – это соединение металлических частей электроустановок с проводником с максимальной емкостью и минимальным сопротивлением, который надежно защищает человека от поражения электрическим током при ударе о корпус оборудования.
Человеческое тело, состоящее в основном из воды, считается хорошим проводником с удельным сопротивлением 1 000 Ом. Расчеты показывают, что электрический ток "пройдет" через человека, если он протекает по проводнику с гораздо меньшим сопротивлением, которое не превышает 4 Ом и 8 Ом – при напряжении 380 В и 220 В соответственно. Эти значения приведены в ПУЭ и должны использоваться в качестве ориентира.
Регулярная проверка и измерение заземления, о которых пойдет речь ниже, может заранее предотвратить возможные негативные последствия.
Шнур питания любого современного электроприбора содержит специальный провод, который соединяет корпус прибора с отдельным контактом на вилке. Когда вилка вставляется в розетку, этот контакт соприкасается с заземляющей клеммой розетки и, таким образом, с заземлением всего здания.
Особенности заземлителя
Прежде чем проверить работоспособность контура заземления электроприборов в частном доме с помощью мультиметра или другого прибора и метода, каждый профессионал хорошо знает, что эффективность защитной системы полностью зависит от ее сопротивления. На значение этого параметра влияют различные гидрологические и метеорологические факторы, а также техническое состояние отдельных элементов системы заземления, включая проводники и заземлители.
Технически исправный контур заземления защитит жильцов дома от поражения электрическим током в случае повреждения электросистемы. Ведь такая защита означает, что части электроустановки, не находящиеся под напряжением, соединены с землей.
Важно! Перед измерением контура заземления убедитесь, что защита правильно собрана и установлена.
Система заземления дома представляет собой контур, состоящий из определенного количества заземляющих электродов. К этим электродам относятся. Эти элементы обычно представляют собой медные или стальные стержни. Они должны быть соединены друг с другом.
Несколько слов предостережения! Медные электроды обладают более высокой проводимостью. Однако их цена гораздо выше по сравнению со стальными стержнями.
Частный дом заземляется путем вкапывания трех штырей на небольшом расстоянии от электрощита. Они располагаются таким образом, чтобы образовался треугольник, каждая сторона которого равна 1500 мм. Столбы вкапываются на глубину не менее 2000 мм. Затем они соединяются вместе путем сварки металлических шин. Затем к конструкции крепится медный кабель. Этот проводник прокладывается к силовому щиту, где он соединяется с шиной заземления. В этой точке должен быть подключен провод заземления от каждой розетки в доме.

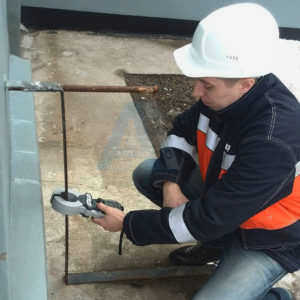

Методы измерения сопротивления контура заземления
С развитием электроэнергетики происходит постоянное совершенствование измерительного оборудования и методов проверки заземления. Поэтому в настоящее время можно получить точные результаты, используя один из этих приборов и методов. Чаще, однако, сопротивление контура защитного заземления проверяется с помощью мультиметра в частном доме. Этот же процесс можно выполнить с помощью омметра или контрольной лампы.

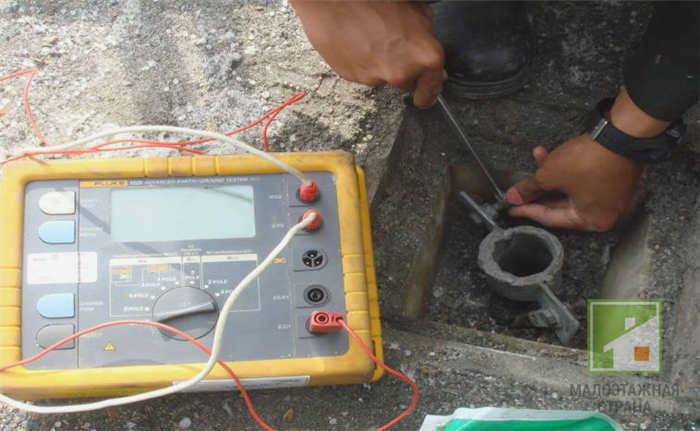

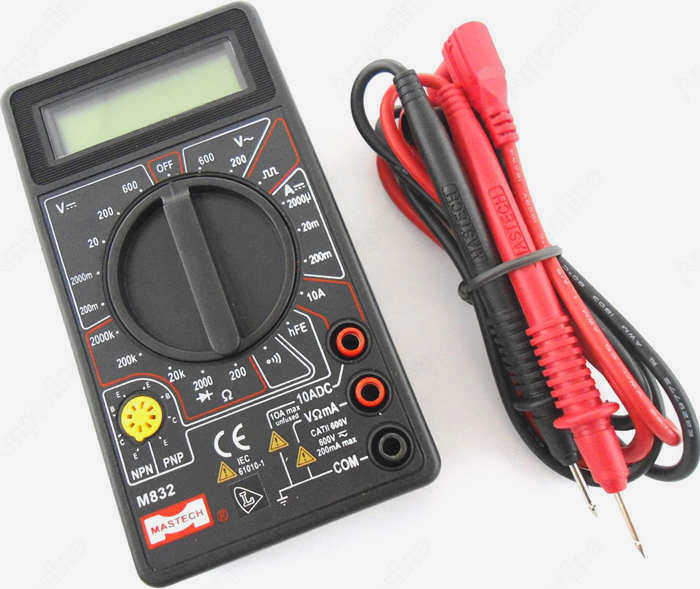

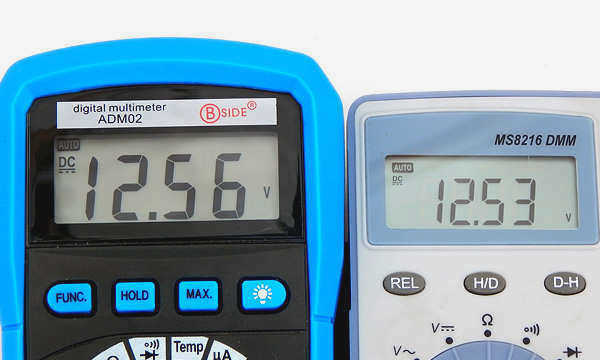

Проверка с помощью мультиметра
Как правило, сопротивление заземления следует измерять мультиметром при переезде в новый дом, капитальном ремонте дома или когда наступает время следующего планового измерения. Однако в случае с частным зданием периодичность измерений не регламентируется законом. Однако рекомендуется проводить их не реже одного раза в год.
Важно! При проведении проверки профессионалы не только точно знают, как измерить контур заземления мультиметром в частном доме, но и прекрасно понимают, что используемый прибор может лишь определить, правильно ли работает защитная система. Ведь этот прибор не вычисляет точное значение сопротивления.
Работы по проверке контура заземления выполняются специалистами только последовательно. Перед тем как проверить сопротивление заземления мультиметром в частном доме, они проводят внешний осмотр электрооборудования. Затем выполняют следующие действия:
- Отключают автоматический выключатель;
- Выкручивают установленную розетку;

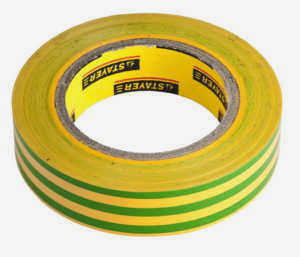

Внимание. Если в розетке три провода, то один из них обычно имеет желто-зеленую изоляцию. Это "земля", а два других провода – фазный и нейтральный. Если в розетке два провода, то в доме нет контура заземления.
Как измерить заземление в частном доме?

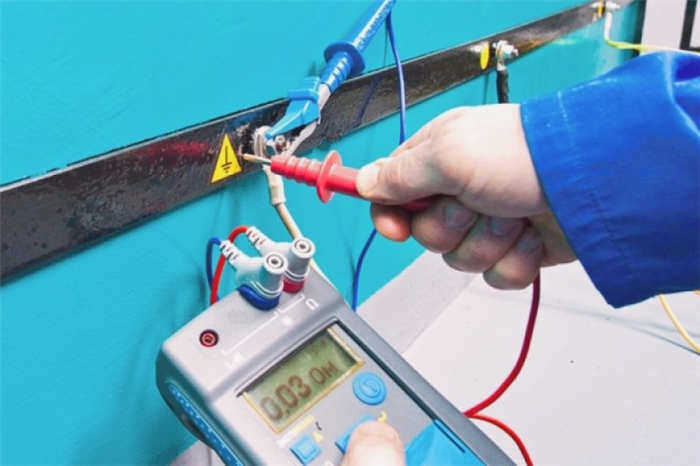

Техника измерения заземления в домах несколько отличается от той, что используется в квартирах. Прежде всего, необходимо проверить целостность всех металлических соединений и заземления. Как это сделать, описано в статье выше. Для измерения заземления вам понадобятся тестер, измерительный прибор, отвертка и изолированный провод. Одна из розеток должна быть обесточена с помощью автоматического выключателя или УЗО.
Перед проведением любых работ на розетке необходимо снова проверить напряжение. Напряжение должно быть нулевым. Убедившись в этом, можно открутить корпус розетки. Убедитесь, что контакт заземления подключен к подходящему проводнику в стене. Если это так, вы можете собрать розетку и измерить провод заземления с помощью мультиметра. Если заземляющий контакт, выходящий из розетки, не подключен к проводнику, исправьте это, а затем продолжите процедуру. В третьем случае вы заметите, что перемычка розетки переходит в сопротивление. Это означает, что заземление было наложено на дом и сеть нуждается в модернизации.

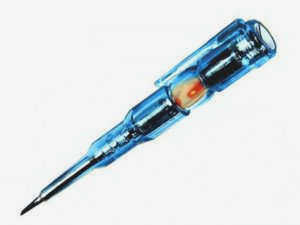

В первых двух случаях все в порядке. Остается только собрать розетку и убедиться, что на металлическом контакте нет тока. После этого можно измерить заземление. С помощью указки найдите фазу. Поместите туда свободный конец кабеля, а другой конец – на контакт заземления. Если указатель работает, значит, контур заземления работает правильно.
Как проверить, не работает ли контур заземления?
Для выявления проблем с контуром заземления не обязательно измерять напряжение мультиметром. Шум в колонках, разряды тока от стиральной машины указывают на то, что ток не течет на землю. Если у вас в доме старые радиаторы, то возле них в большом количестве скапливается пыль.
Если вы не можете самостоятельно измерить напряжение контура заземления, попросите электрика измерить его. Если разница небольшая, проблемы с этим электрическим соединением не будут заметны, но если есть серьезная неисправность, человек, который контактирует с оборудованием, может погибнуть, потому что ток достигнет его.
Определение назначения проводов
При работе с электропроводкой необходимо дважды проверить назначение проводов в розетке. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает 220 В на клемме, которая кажется заземленной, это не значит, что так оно и есть.
Это означает, что одна клемма – фаза, а другая – ноль или заземление. Если тестер показывает 0, это означает, что присутствуют нейтральный и заземляющий провода. Невозможно точно определить, какой из них какой.
Если вы не уверены в назначении клеммы заземления розетки, действуйте по-другому. Сначала исключите наличие двух фаз. Проверьте напряжение между всеми клеммами. Если прибор нигде не показывает 380 вольт, а только 220, это означает, что к розетке подключен один фазный провод. Теперь начните искать соединение заземления.

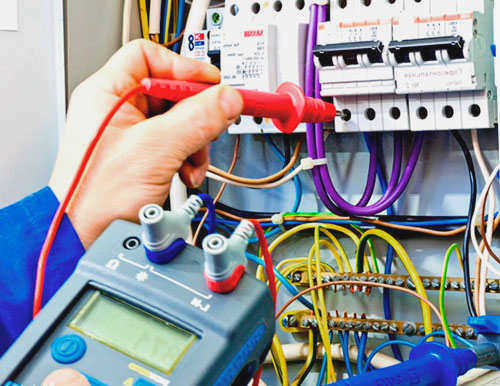

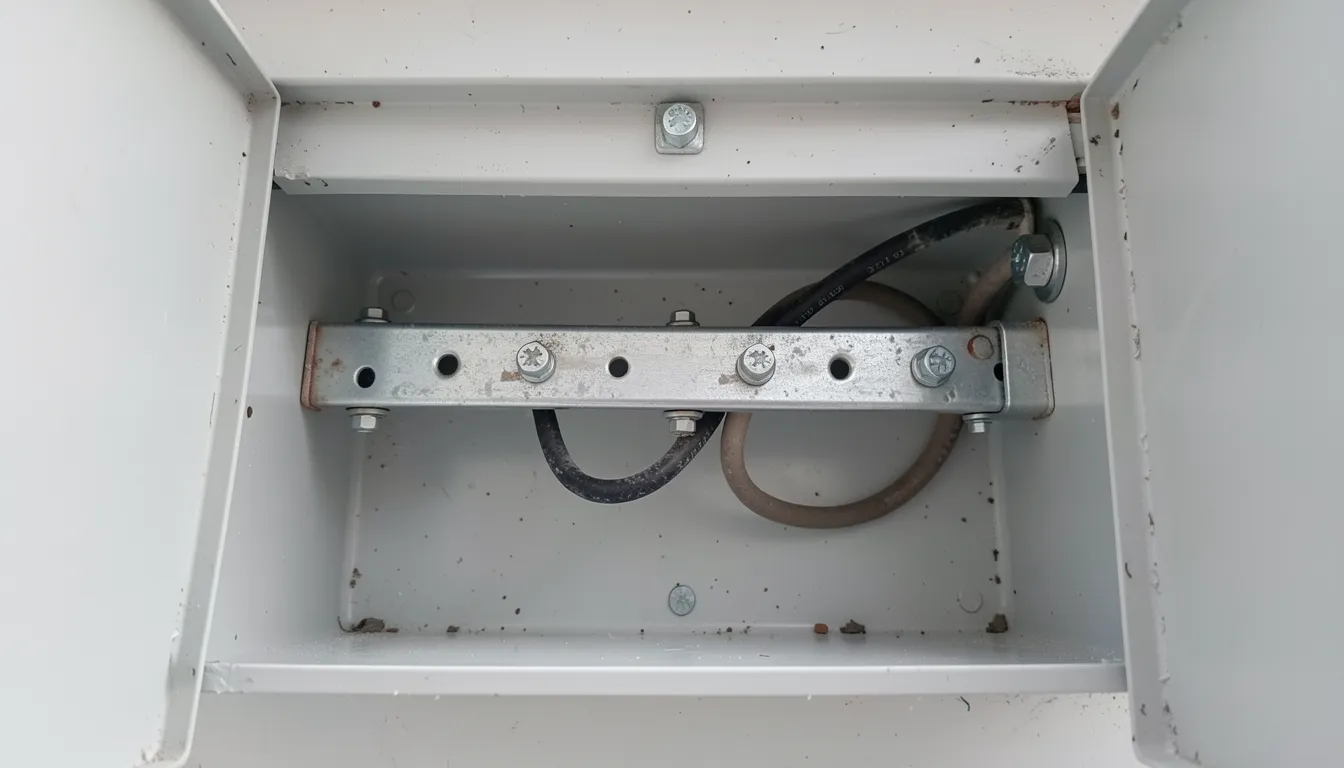

Сначала отсоедините провод заземления в напольной коробке. Он подключается с помощью винтового соединения к специальной шине, приваренной к корпусу электрощита.
Далее измеряется напряжение между разъемами розеток.
Если оно показывает 220 вольт, значит, контакты розеток являются фазным и нулевым проводниками, а клемма заземления – действительно заземление. Точно зная, где находится клемма заземления, вы можете определить другие разъемы, но сначала снова подключите "землю" к заземляющей шине.
Измерьте напряжение на клемме заземления. Одна розетка показывает 220 вольт, и это фаза, другая розетка показывает 0, значит, это нейтральный контакт.
Если мультиметр показывает 0, это означает, что земля была подключена к одному из контактов розетки, а другой является нейтральным или фазным контактом. Теперь измерьте напряжение между контактом розетки и контактом заземления розетки. Если напряжение отсутствует, значит, гнездо заземлено.

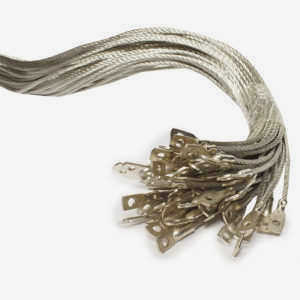

Проверка жгута проводов
Проверка заземления системы электропитания выполняется так же, как и для розетки. Вам понадобится трехфазный или однофазный мультиметр и отвертка.
При ремонте электросистемы и подключении стиральной машины, электронагревателя, плиты, духовки и других приборов необходимо заменить кабели и соединения в распределительных коробках. В этом случае необходимо определить назначение каждого кабеля и проверить, заземлены ли они в нужных местах.
Первым делом необходимо отключить автоматический выключатель на этажной панели. Затем откройте распределительную коробку. Разделите провода так, чтобы они не соприкасались друг с другом, и снимите изоляцию с соединений.
Затем включите автоматическое управление газовой горелкой. С помощью отвертки найдите фазные провода. Они могут принадлежать одной, двум или трем фазам.
Если у вас есть трехфазный мультиметр, вы можете сразу проверить состояние сети. При использовании однофазного мультиметра для определения количества фаз требуется больше времени. Например, если напряжение между тремя проводами составляет 0 вольт каждый, это провода одной фазы.
Если прибор показывает 380 вольт между двумя проводами и 0 между двумя другими проводами, это две фазы. Если напряжение 380 В между всеми проводами, можно сказать, что есть три фазы.
Заземление определяется так же, как и для розетки, но здесь будет больше проводов. Сначала отсоединяется провод заземления в этажной коробке. Затем один щуп мультиметра подключается к фазному проводу, а другой – к проводу пока неизвестного назначения.
Если прибор покажет 220 вольт, то это нулевой провод, а если ноль, то это заземление.
Затем отключите входной автоматический выключатель. Подключается провод заземления. По окончании проверки все электрические компоненты правильно подключены, соединения изолированы, коробка закрыта. Автоматический выключатель включается.
