Технические характеристики СИП
СИП (самонесущий изолированный кабель) – это многожильный кабель для воздушных линий и ответвлений линий.
Обычно он состоит из 4 жил, одна из которых является несущей, а остальные – для каждой из 3 фаз.
Несущая жила может отсутствовать вообще, а количество жил может варьироваться от 1 до 4. Пороговые значения для всех характеристик самонесущего кабеля регламентируются ГОСТ Р 52373-2005, а конкретные значения могут незначительно отличаться у разных производителей.
Преимущества кабеля
По сравнению с неизолированными кабелями кабель устойчив к различным погодным условиям, имеет минимальную вероятность короткого замыкания при соприкосновении проводов друг с другом или другими предметами, безопасен для человека.
В процессе производства кабели проходят серию испытаний, моделирующих всевозможные ситуации, которые могут возникнуть в процессе эксплуатации, что обеспечивает надежную работу на протяжении всего срока службы.
- Читайте также: "Как выбрать СИП.
Кабель СИП-2 2х16+1х25

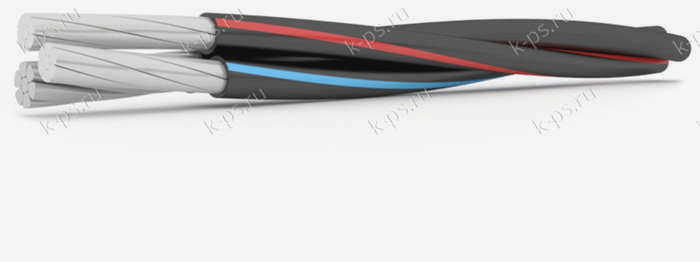

СИП-2 2х16+1х25 – это Самонесущий изолированный кабель (тип 2) – 2 x 16 мм 2 + 1 x 25 мм 2 (1 x 25 мм 2)с алюминиевой и сталеалюминиевой жилой, покрытой изоляцией из светостабилизированного сшитого полиэтилена.
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 2 + 1 дополнительная жила |
| Поперечное сечение | 16 + 25 мм 2 |
Отправьте ваш запрос на [email protected]
Запрос от Рускабель
SIP-2 2×16+1×25
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя
Электронная почта *
Номер контактного телефона *
Приложить файл
– отдел продаж
Ваш заказ на кабели СИП-2 2х16+1х25 успешно отправлен. Представитель "Рузкабель" свяжется с вами в ближайшее время!
– отдел продаж
Диаметр
Интерпретация
Конструкция
Применение
ГОСТ
Аналоги
Производители
Наличие
Технические характеристики СИП-2 2*16+1*25
Вес кабеля СИП-2 2х16+1х25
Теоретический вес 1 километра кабеля СИП-2 2х16+1х25 составляет 272,00 кг.
Вес алюминия в 1 метре кабеля составляет 0,16 кг.
Вес кабеля зависит от технических характеристик конкретного производителя. Для расчета веса кабеля СИП-2 2х16+1х25 с барабаном воспользуйтесь нашим весовым калькулятором.
Кабели должны быть намотаны на барабан.
Калькулятор веса и доставки
СИП-2 2х16+1х25 вес 1 метра 0,272 кг.
Рассчитать доставку
Диаметр кабеля СИП-2 2х16+1х25
Наружный диаметр кабеля СИП-2 2х16+1х25: необходимо уточнить.
Внешний диаметр сечения зависит от технических характеристик конкретной установки, пожалуйста, в конце страницы указаны производители, у которых можно получить информацию.
Размеры кабеля учитываются при расчете и выборе подходящей кабельной системы.
Область применения кабеля СИП-4 2х16
СИП-4 2х16 – это алюминиевый кабель с изоляцией из молекулярно сшитого полиэтилена. В модификации №4 используется техническое решение удаления жилы с целью упрощения конструкции и улучшения механических свойств для создания ответвлений и соединений, ведущих к потребителям энергии. Конструкция кабеля СИП-4 2х16 предполагает его использование в качестве вспомогательного кабеля.

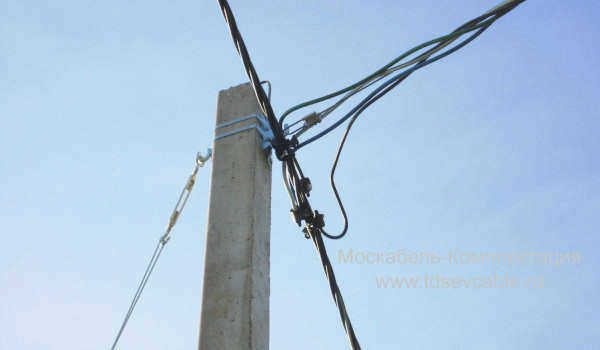

Проводники СИП-4 2х16 используются для сетей 0,66 и 1 кВ. Кабель предназначен для распределительных сетей. SIP-4 2×16 может устанавливаться на столбах и на фасадах зданий, а также одобрен для прокладки внутри помещений.

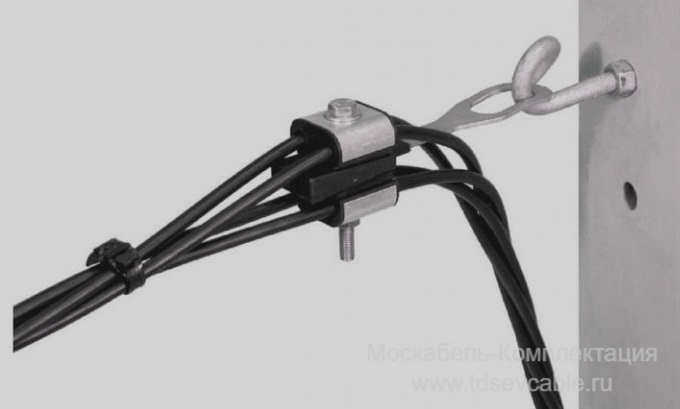

При одиночной прокладке они не распространяют пламя (при групповой прокладке допускается нанесение огнезащитных покрытий). Подключение новых кабелей к линии осуществляется с помощью прокалывающего соединителя. Максимальная длина между опорами (с учетом использования несущего троса) составляет 40 метров. При монтаже методом натяжения линии – необходим динамометр.
Технологические преимущества кабеля начинаются с устойчивости к перепадам температур и агрессивным воздействиям, монтажа линии без отключения, устойчивости к коротким замыканиям. Дополнительным плюсом является сокращение расчистки лесных полос в случае вырубки дорог. Благодаря прочной изоляции можно рассчитывать на бесперебойную работу и в различных климатических условиях.
Преимущества с точки зрения безопасности заключаются в том, что вероятность поражения электрическим током значительно снижается, и линия безопасна "до отказа". Кроме того, кабель не подвержен риску короткого замыкания из-за перехлеста.
Конструкция
- Проводники из алюминия или AlMgSi, алюминиево-кремниево-магниевого сплава, круглые или компактные;
- Изоляция из светостабилизированного молекулярно сшитого полиэтилена.
Производители кабеля СИП-4 2х16:
Использование некачественного или контрафактного кабеля СИП-4 2х16 может привести к самым печальным последствиям. Чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных производителей кабелей.
Eurocable
Инкаб
Иркутсккабель
Камкабель
Москабель
Одескабель
Подольсккабель
Псковкабель
Рыбинсккабель
Сарансккабель
Сибкабель
Таткабель
Цветлит
Чувашкабель
* Полный список производителей можно найти ЗДЕСЬ.
Технические и эксплуатационные характеристики кабеля СИП-4 2х16
Основной характеристикой, необходимой при расчете и выборе кабеля, является относительно допустимая токовая нагрузка:

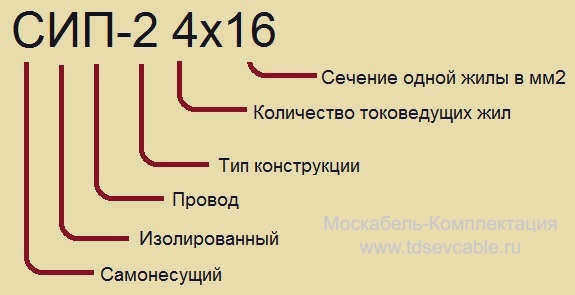

Расшифровка кабеля СИП-2
Кабель имеет на оболочке аббревиатуру, которая обозначает основные параметры кабеля:
- С – самонесущий. Это означает, что кабель имеет встроенный поддерживающий сердечник, который предотвращает провисание и разрыв токоведущих жил;
- И – изоляция. Эти кабели имеют изоляцию из сшитого полиэтилена, который, в свою очередь, устойчив к перегреву и ультрафиолетовому излучению;
- П – провод;
Еще одно цифровое обозначение. Оно указывает на количество жил и площадь их поперечного сечения. Затем, после знака плюс, указывается площадь сечения несущего провода, которая может отличаться от площади сечения токоведущих жил.
В конце обозначения указывается напряжение и обозначение ТУ, по которому изготовлен кабель.

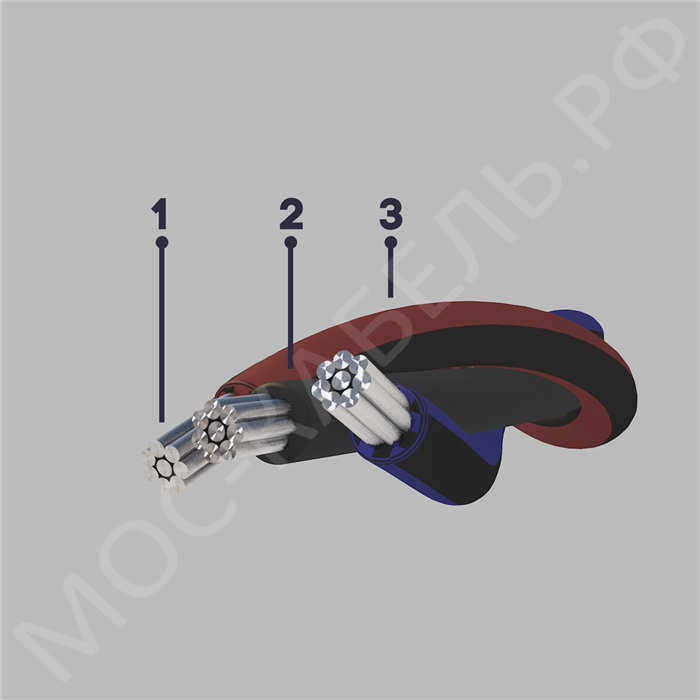

Конструкция кабеля СИП-2

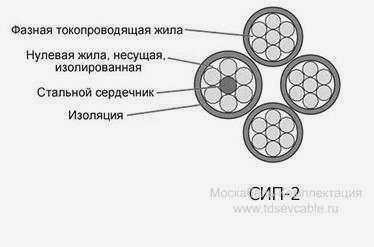

Главная особенность, отличающая кабель СИП-2 от остальных кабелей этой серии, заключается в том, что нулевая жила изолирована. Общая конструкция показана ниже:
- Алюминиевые круглые фазные проводники, сечение от 16 до 240 мм2;
- Сталеалюминиевая жила, несущая и заземляющая функции;
- изоляция из сшитого полиэтилена.
Производители кабеля СИП-2 2х16:
Использование некачественного или контрафактного кабеля СИП-2 2х16 может привести к самым печальным последствиям. Чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных производителей кабеля.
Еврокабель
Инкаб
Иркутсккабель
Камкабель
Москабель
Одескабель
Подольсккабель
Псковкабель
Рыбинсккабель
Сарансккабель
Сибкабель
Таткабель
Цветлит
Чувашкабель
* Полный список производителей можно найти ЗДЕСЬ.
Технические и эксплуатационные параметры кабеля СИП-2
Следует рассмотреть электрические и механические характеристики кабеля. В первую очередь это токопроводящая способность по сравнению с другими кабелями этой марки:
