Проводники LV-ABC, передающие электроэнергию, требуют надлежащего закрепления на столбах в соответствии с установленными стандартами и техническими правилами. При этом необходимо использовать специальные соединители для самонесущих проводников.
Что такое кабель LV-ABC простыми словами?
Кабель SIP означает самонесущий изолированный кабель. Этот тип кабеля был разработан в Финляндии в 1960-х годах. В основном он используется для прокладки основных линий электропередачи, ответвлений от основных линий электропередачи, а также для прокладки силовых кабелей в зданиях и трансформаторных будках.
Различные версии могут использоваться для освещения при наличии осветительных кабелей.
Кабель выпускается нескольких типов: СИП-1, СИП-2, СИП-3 и т.д. Каждая разновидность отличается своими специфическими техническими характеристиками и областью применения.
- Основная область применения
- Самонесущая изолированная кабельная конструкция
- Преимущества и недостатки СИП
- Типы изолированных кабелей
- Особенности маркировки
- Аксессуары
- Средняя цена продукции
Основная область применения
Изолированные кабели используются для следующих целей
- создание ответвлений от основной линии электропередачи
- прокладка линий освещения
- подключение линий электропередач к трансформаторным будкам;
- подключение дач, промышленных и общественных зданий, жилых домов;
- прокладка по стенам зданий.
Условия использования кабеля зависят от конкретного обозначения. СИП с дополнительной герметизацией может использоваться в среде с повышенной влажностью, также в тропических районах, вблизи больших искусственных или естественных озер, заливов.
Изделия с изолированной нулевой жилой подходят для использования в средах с высокой соленостью, т.е. в прибрежных городах, солончаках или на океанском побережье.
Изолированные проводники почти полностью заменили своих предшественников. Этот кабель широко используется в развитых странах, тропиках и северных районах.
Важно: кабель выдерживает средние температуры от -20 до +70 градусов Цельсия, что делает его пригодным для использования в широком диапазоне погодных и климатических условий.
Что такое СИП – описание кабеля, назначение
"СИП" пишется как: С – самонесущий, И – изолированный, П – провод. Эти электротехнические изделия используются во время монтажа воздушных линий электропередач (известных как ВЛ). Они используются для обеспечения бесперебойной транспортировки электроэнергии. Эти кабели также используются для создания ответвлений для подачи электроэнергии в здания в районах с холодными или умеренными климатическими условиями.
Назначение этих кабелей – передача и распределение электроэнергии в сетях с напряжением не выше 35 кВ. Эти изделия позволяют прокладывать линии электропередачи без вырубки деревьев и сноса препятствий, поэтому время и деньги, необходимые для прокладки линий, значительно сокращаются.
Конструкция кабеля БРПП: основные компоненты
ЛВ-АВС – это особый тип проводника, который используется для прокладки воздушных линий. Воздушные линии могут прокладываться на железобетонных или деревянных опорах. Они используются для сетей с напряжением от 0,6/1 до 35 кВ и частотой не более 50 Гц. Эти изделия имеют специфическую конструкцию:
- Изоляционный слой: для его изготовления используется светостабилизированный сшитый полиэтилен с высокой устойчивостью к ультрафиолетовому излучению
- Жилы: для изготовления фазных проводников использовалась проволока из алюминиевого сплава;
- Гибкость: LV-ABC достаточно гибкий, с минимальным радиусом изгиба 10 Dn;
- сечение: в зависимости от обозначения сечение кабеля варьируется от 16 до 240 мм2 (кабель СИП для высоковольтных сетей имеет большее начальное сечение от 35 до 240 мм2).
Он рассчитан на срок службы до 40 лет. Он пригоден для эксплуатации в достаточно агрессивных климатических условиях: -60 … +50 градусов Цельсия. Следует отметить, что монтаж этих кабелей должен производиться при температуре окружающей среды не ниже -20 градусов Цельсия.
Типы изолированных кабелей
Изолированные кабели могут различаться по многим параметрам. Существуют следующие разновидности этих кабелей:
- СИП-2. Четырехжильный кабель, в котором изоляция находится на фазных жилах и нулевой жиле. Стальная жила помещена внутрь несущей жилы, а изоляционный слой выполнен из сшитого светостабилизированного полиэтилена.

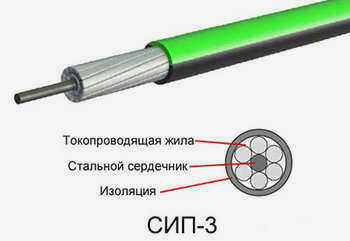

- СИП-3. По сравнению с предыдущей версией, этот кабель является одножильным. В его конструкции имеется стальной несущий провод, вокруг которого расположены проводники из алюминиевого сплава. Используется для строительства воздушных линий 6-35 кВ на большие расстояния.
- СИП-4. Это система парных проводников, где каждый проводник имеет свою пару, по сравнению с прошлым, отсутствует стальная жила и нулевой проводник. Количество проводников – 2 или 4. Этот тип LV-ABC используется для прокладки по фасадам зданий, так как существует риск разрыва из-за сильного ветра.
При выборе конкретной марки самонесущего кабеля стоит обратить внимание на несколько характеристик:
- Количество жил – данное электротехническое изделие имеет различное количество жил: 1-4;
- Сечение – оно находится в диапазоне 16-240 мм2 (для кабеля СИП-3 этот параметр составляет 35-240 мм2);
- Класс напряжения – здесь все зависит от выбранного обозначения (варианты СИП-2 и СИП-4 подходят для линий до 1 кВ, а СИП-3 используется для линий до 35 кВ).
- Условия эксплуатации: диапазон температур, в котором кабель может передавать энергию без потери своих эксплуатационных свойств;
- Радиус изгиба – этот параметр указывает, как можно согнуть кабель без нарушения целостности изоляционного слоя и его диэлектрических свойств;
- Допустимый кратковременный нагрев – может возникнуть во время аварийной ситуации на линии.
Область применения
Провод СИП успешно используется при эксплуатации различных воздушных кранов, протягивается к домам, при прокладке проводных линий по поверхности стен. Класс '2×16' используется для внутренних ответвлений линий и для подключения коттеджей к электросети.
Помимо прочего, этот провод используется в промышленных масштабах для прокладки линий с усиленным вариантом изоляции.
Области применения
Изолированный LV-ABC позволяет удлинять внешние кабельные линии с подключением к централизованной системе. Для самостоятельного подключения необходимо получить разрешение соответствующих органов, отвечающих за данную сеть, а также подготовить проектную документацию и использовать специальное оборудование для монтажа.
Выбор сечения и проверка продукции
Сечение изолированного кабеля не должно превышать 240 миллиметров. Самонесущие изолированные кабели подходят для уличного освещения. В этом случае рекомендуемая площадь сечения изолированных кабелей составляет 25 миллиметров квадратных. Это оптимальные параметры для кабелей.
Соединение осуществляется с помощью прокалывающих зажимов для соединения без снятия изоляции и с помощью соединительных муфт. Длинные участки кабельных сетей требуют использования напряженного кабеля.
Кабели прокладываются вдоль фасада с помощью анкерных устройств, входящих в стандартный комплект поставки. Их количество должно рассчитываться индивидуально в зависимости от количества кабельных вводов. Допускается прокладка кабеля внутрь на расстояние до 100 см, а затем прокладка кабеля внутри дома. Важным преимуществом сохранения изоляции является то, что монтаж можно проводить без отключения электропитания.
В негорючих конструкциях кабель прокладывается на открытом воздухе. Если необходимо обеспечить максимальный внешний вид фасада, следует использовать гофрированные трубы или кабелепроводы из высокопрочного, огнестойкого пластика.
Тестирование после установки
После монтажа проверяются параметры электрического напряжения токоведущих жил постоянным током. Также контролируется тепловая деформация изоляционного слоя.
Соединение кабеля
Самый простой способ соединения кабелей – пайка с предварительной затяжкой. Допускается крепление обычными винтами.
Упаковка, хранение и транспортировка продукции LV-ABC
Кабели транспортируются и хранятся в соответствии с ГОСТ 18690. Климатические условия должны соответствовать ГОСТ 15150.
