Как проложить электропроводку в бане и как это сделать правильно?

Сегодня каждый может позволить себе собственную баню в саду или на даче. Но помимо приятной перспективы, которую предоставляет баня, возникает множество вопросов, касающихся организации электропроводки в бане своими руками. Главным препятствием в этом вопросе является высокая влажность и температура в помещении, что делает его особо опасным согласно п.1.113 ПУЭ.

В таких неблагоприятных условиях электрооборудование и другие компоненты электрической сети очень быстро портятся и выходят из строя, при этом диэлектрические материалы покрываются слоем токопроводящей влаги. Это создает значительный риск поражения электрическим током в аварийных ситуациях. Поэтому для того, чтобы выполнить электромонтажные и другие электротехнические работы в сауне в соответствии с действующими нормами, необходимо ознакомиться с требованиями ПУЭ.

Требования в соответствии с ПУЭ 7

Согласно разделу 2.1.4 правил устройства электроустановок, электромонтажные работы могут выполняться по методу "разрезать и закрыть" или "разрезать и закрыть". Такое разделение электропроводки в сауне важно для различных типов стен, при возможности создания дымоходов или при их отсутствии.

Поскольку некоторые помещения являются пожароопасными, а во влажных помещениях образуется много конденсата, вся проводка должна быть защищена негорючим материалом в соответствии с разделом 2.1.42 и от влаги в соответствии с разделом 2.1.43 ПУЭ.

Если воздуховоды размещены снаружи, например, на деревянных стенах, негорючая прокладка под ними должна выступать на 10 мм с каждой стороны. Также должен соблюдаться зазор 10 мм от кабеля до горючих материалов в соответствии с п. 2.1.37 ПУЭ. При скрытой прокладке кабелей по всей длине должно быть установлено негорючее покрытие в соответствии с п. 2.1.38 ПУЭ. Однако категорически запрещается прокладка проводки в металлических коробах или гофрах в соответствии с п. 7.1.40 ПУЭ.

Все металлические конструкции – светильники, нагревательные плиты, приборы и т.д. должны быть подключены к защитному заземлению в проводке помещения сауны, проводка должна иметь двойную изоляцию, а ее элементы должны находиться на недоступном расстоянии для обеспечения безопасности. В электрическом щите должен быть установлен автоматический выключатель УЗО для защиты людей от поражения электрическим током. На эти меры распространяются требования разделов 1.7.50 и 1.7.51 ПУЭ. Следует отметить, что на светильники и другое оборудование может подаваться низкое напряжение в соответствии с разделом 1.7.53 инструкции по монтажу без защитного заземления.

Общие требования безопасности при монтаже

При монтаже электропроводки в сауне и смежных помещениях необходимо соблюдать определенные требования:

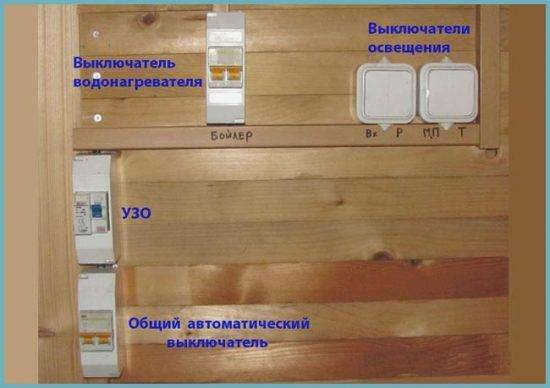

1. В месте ввода кабелей в помещение должен быть установлен распределительный щит с автоматическим предохранителем и контуром заземления. На входе должен быть установлен автоматический выключатель остаточного тока (УЗО), работающий при значении тока от 5 до 10 мА.
2. Изоляция внутренней проводки должна выдерживать температуру +170°C. Не прокладывайте проводку вблизи кухонной плиты или дымохода.
3. Если стены помещения выложены из кирпича или сделаны из цементно-шлаковых блоков, проводку необходимо прокладывать закрытым способом. Открытый способ (с прокладкой в термостойком пластиковом кабельном канале или рукаве) применяется в деревянных зданиях.
4. Для соединения металлических проводов следует использовать пружинные зажимы (например, Wago).
5. Точки подключения, выключатели освещения или диммеры (отвечающие требованиям класса защиты от брызг не ниже IP44) располагаются вне моечной и парной.
6. Светильники должны иметь водонепроницаемый корпус, а керамические розетки и металлические аксессуары должны быть подключены к точке заземления.

ГОСТ

Электромонтаж следует выполнять в соответствии с ГОСТ Р 50571.12-96 (часть 7, раздел 703 для помещений с каменками).

В зависимости от температуры и влажности в помещении, сауна делится на 4 зоны, первая зона может быть оборудована электрической каменкой.

Нижняя часть (до 500 мм над полом) не требует термостойкой изолированной проводки, приборы управления печью размещаются под потолком, а остальные приборы устанавливаются в средней части (изоляторы кабелей должны выдерживать температуру не менее +170°C).

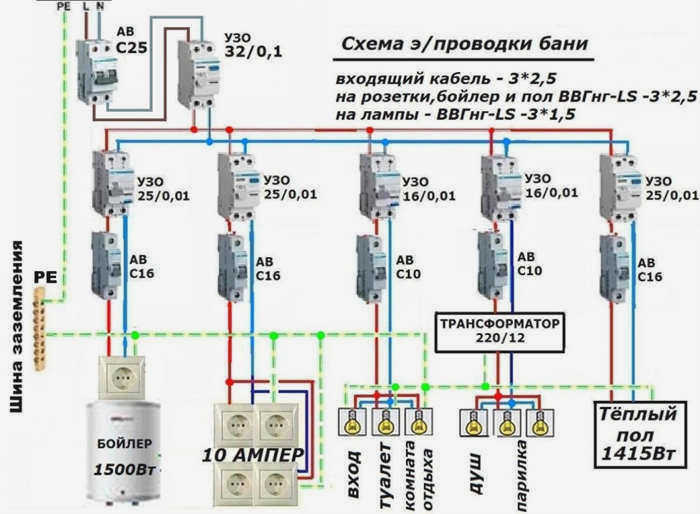

Схема электропроводки в сауне

На этапе подготовки необходимо составить план сауны и схему электропроводки с учетом планировки помещения.

Владелец может сам рассчитать сечение кабелей, но рекомендуется обратиться к опытному электрику. Схема электропроводки учитывает мощность оборудования, от которой зависит количество фаз (для бытовых установок допускается до 14 кВт).

Предохранители и другие защитные компоненты выбираются в соответствии с количеством фаз и номинальной мощностью оборудования.

Материалы и инструменты

Для электромонтажа необходимы следующие материалы и инструменты:

• Кабели. Важно, чтобы кабель соответствовал номинальной мощности прибора. блок предохранителей. Например, для силового кабеля сечением 1,5 мм² требуется автоматический выключатель с максимальным номиналом 10 А.
• Кабельные каналы или гофрированные каналы. Они защитят кабели от пара, воды и механических повреждений.
• Клеммные колодки для подключения кабелей.
• Распределительный щит.
• Автоматические выключатели: один главный автоматический выключатель и несколько дифференциальных автоматических выключателей.
• Соединительные шины для автоматических выключателей.
• УЗО – автоматический выключатель остаточного тока для защиты от поражения электрическим током.

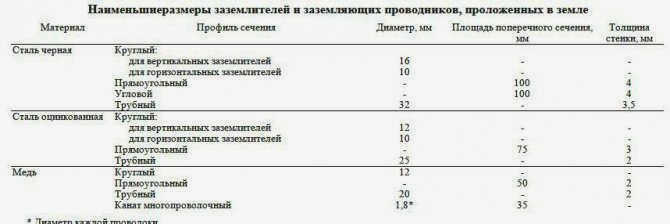

• Стальной угловой прут 50 x 50 x 5 мм – понадобится 3 прута длиной 2-3 м.
• Стальная лента 4 x 40 мм – 3 прутка длиной 1,2-1,5 м. Эти металлические детали необходимы для создания контура заземления.
• Стержень заземления и металлические проволочные соединители для подключения контура заземления.
• Розетки и выключателиОткрытого типа С влагозащитой от IP44 и выше.
• Светильники для сауны со степенью защиты не ниже IP56 (непроницаемые для влаги).
• Арматура в предбаннике.
• Индикаторная отвертка для окончательной проверки розеток.

Как выбрать и спрятать электропроводку

Если в предбаннике и комнате отдыха можно использовать ту же электропроводку, что и в доме, вам нужна термостойкая проводка, которая выдержит экстремальные температуры в сауне.

Для предбанника и моечной подходят следующие проводники: РКГМ, ПРКА, ПРКС, ПВКВ, ПМТК – они могут гнуться и выдерживают температуру до 180-200 градусов. Для них не требуются кабельные каналы.

В предбаннике и комнате отдыха используйте следующие типы кабелей в кабельном канале по вашему выбору:

• ВВГнг-LS 3 x 2,5 ммкв. (3 жилы, сечение кабеля 2,5 мм кв. м).
• ПНД-HF 3 x 2,5 мм кв.
• NYM 3 x 2,5 мм².

В соответствии с ПУЭ 7.1.40 предпочтительна скрытая электропроводка в парной и моечном отделении, хотя наружная проводка не запрещена. Однако прокладка кабелей в гофрированных или металлических кабель-каналах не допускается.

Мастера рекомендуют установить в парной один неяркий источник света – лучше под полками, где сидят люди. Потолочный светильник ослепляет, и плафон быстро забивается листьями от веников, которые активно треплются в бане. А вот под полками лампа никому не мешает и дает достаточно света.

В моечной и парной бани лучше не прокладывать никаких проводов – ни по стенам, ни внутри них. Чтобы повесить в них светильник, просверлите сквозное отверстие в другое помещение для проводки, вставьте в отверстие металлическую гильзу, пропустите через нее провода и сразу же подключите их к светильнику. То же самое сделайте с кабелями электроплиты – перенесите их в более прохладное и сухое помещение. Металлические крышки – единственное исключение из правила, запрещающего использование металлических компонентов в проводке сауны.

Составление схемы

Чтобы составить схему электропроводки для сауны, определите количество точек подключения к ней – осветительные приборы, розетки для конкретного оборудования, выключатели и т.д. Обратите внимание, что выключатели и распределительные коробки не могут быть установлены в сауне – они должны быть установлены в раздевалке или ванной комнате. Мойка также не подходит из-за наличия влаги. Проводка паровой бани не должна находиться ближе 80 см к плите или дымоходу, что необходимо учитывать на этапе проектирования.

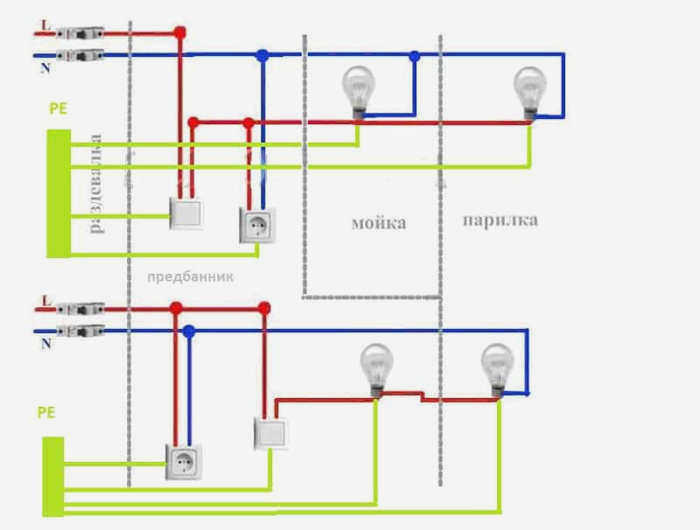

Рисунок 1: Схема подключения простой сауны

Как видно на соседнем рисунке, это простой пример того, как можно электрифицировать сауну. Проводка соединяется двумя независимыми клеммами, каждая из которых питает свою розетку и группу лампочек. Такой вариант поможет безопасно выйти из помещения в случае короткого замыкания в одной из секций, так как зачастую источники естественного освещения отсутствуют.

Если вы планируете установить специфическое оборудование, например, бойлер или стиральную машину, то для них в схему электропроводки следует включить отдельную линию с большим сечением, чем для светильника. Стиральная машина и бойлер должны быть установлены в сухом месте. В этом случае они также должны быть показаны отдельно на электрической схеме.

Читайте также:
Электропроводка в деревянном коттедже

Выбор проводов, выключателей, светильников

Для электрической схемы сауны подбираются все ее компоненты: провода, розетки, выключатели и светильники. Тип кабеля необходимо выбирать в соответствии с условиями в каждом помещении бани (повышенная температура и влажность).

Что касается материала токоведущих проводов, то проводка в бане может быть медной или алюминиевой, но из-за гораздо лучших механических и электрических параметров выбор должен пасть на медные провода. Основным параметром для каждой марки провода является площадь поперечного сечения провода. Площадь поперечного сечения следует выбирать в зависимости от нагрузки, подключенной к соответствующему участку кабеля.

Как выбрать проводники и розетки в зависимости от нагрузки?

Например, вы собираетесь подключить две лампы накаливания мощностью 100 Вт, чайник мощностью 1 кВт и розетку мощностью 4 кВт для электрического подогрева пола. Чтобы рассчитать площадь поперечного сечения, сложите потребление энергии всеми потребителями P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученному значению мощности необходимо добавить коэффициент безопасности 20-30%; для нашего примера мы получаем 6,24 кВт. Чтобы выбрать сечение, необходимое для установки в зависимости от нагрузки или тока, используйте наш инструмент расчета размеров кабеля или данные, приведенные в таблице:

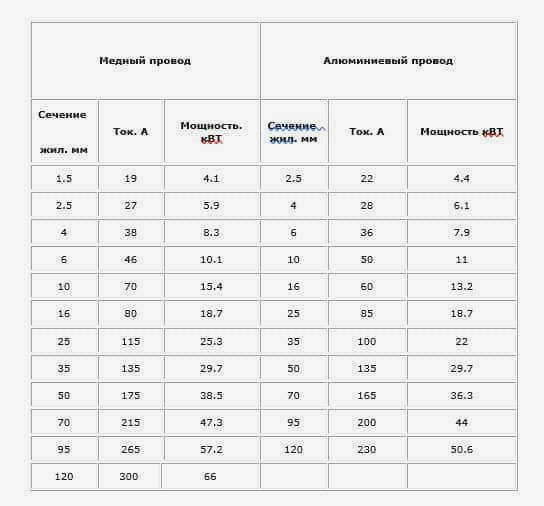

Таблица 1: Выбор сечения проводника

Глядя на таблицу, можно выбрать медные кабели сечением 4 мм2 или алюминиевые кабели сечением 6 мм2 для номинальной мощности 6,24 кВт. Если разработана схема электроснабжения, которая разделяет кабели для разных потребителей, рекомендуется выполнить процедуру расчета сечения для каждой секции отдельно, но материал проводников для кабелей должен быть одинаковым.

Розетка, как и жгут проводов, имеет определенную допустимую силу тока. Поэтому напряжение сети должно выбираться в соответствии с подключаемым устройством. Например, для холодильника достаточно розетки на 10 А, а для бойлера, в зависимости от его мощности, требуется розетка на 16 или 24 А.

Советы от профессионалов

В заключение мы хотели бы дать несколько советов от специалистов по электромонтажу различных типов:

• Подкладывайте под кабельные каналы огнеупорный материал, например, тонкую полоску асбестового листа.
• Используйте теплоизолированные компоненты, если вы работаете в помещении.
• Прокладывайте кабели в гофрокоробе из негорючего материала. Это поможет предотвратить распространение огня в случае самопроизвольного возгорания кабелей.
• Обязательно установите металлическую пластину между деревянной стеной и выключателями/розетками для обеспечения надежной защиты.

Прежде всего, обеспечьте пожарную безопасность
Поскольку в современных саунах часто используется мощное электрооборудование, для наружных работ следует выбирать провода с сечением не менее 16 квадратных миллиметров.

Процесс прокладки электрических проводов своими руками мы рассмотрели на схеме. Теперь вы знаете, что это довольно трудоемкий процесс, требующий определенной сноровки и соблюдения ряда правил. Перед началом работы обязательно прочитайте инструкцию по монтажу. Будьте осторожны! Удачи!

Скрытая проводка

Правила устройства электроустановок (ПУЭ) разрешают прокладывать кабели и проводку как снаружи, так и скрыто в сауне.

Скрытая проводка является предпочтительным методом, но теоретически возможны оба способа. Какой из них выбрать?

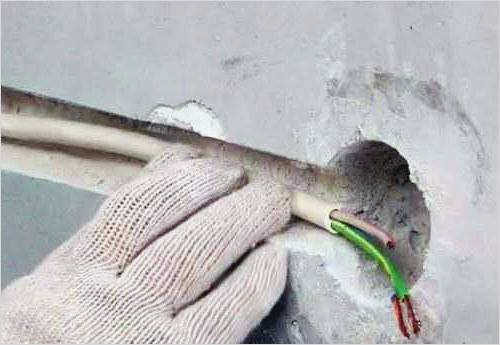

Начнем с того, из какого материала сделаны стены. Если это кирпич или бетон, то проведение скрытой проводки более чем оправдано. Все кабели будут скрыты в заполненных раствором канавках. Кабели должны быть максимально защищены от механических повреждений.

Основные компоненты для предварительной проводки

Проводку скрытого монтажа можно также выполнить в деревянных стенах или под деревянной обрешеткой, но это требует дополнительной защиты путем помещения кабелей в пластиковые трубы. Помните: они не должны иметь металлической крышки. Необходимо будет выбрать пазы для труб внутри стен. Чтобы в итоге все получилось очень красиво, это следует сделать, пока стены ванной еще находятся в стадии строительства.

К Недостатки метода скрытой прокладки К недостаткам метода скрытой прокладки кабеля относятся:

• Повышенная трудоемкость и стоимость проведения работ;
• Сложности с переделкой работ после их завершения;
• необходимость следить за расположением трасс, чтобы не задеть кабельную линию при попытке вбить гвоздь в стену;
• доступ к кабельной продукции постоянно ограничен.

ПУЭ требует, чтобы можно было менять кабели, проложенные в трубах. Но на самом деле их можно менять, прокладывая трассу с минимальным количеством поворотов. При использовании гофрированных труб, скрытых в стене, такая возможность обычно теряется.

Особую осторожность следует соблюдать при прокладке скрытой кабельной проводки в помещениях с деревянными стенами. Любые царапины на кабеле, использование некачественной продукции или ошибки при монтаже могут со временем привести к пожару. Хотя пластик, из которого изготовлены трубы, горит неохотно, риск возгорания все же существует, даже при использовании негорючих кабелей. Такие пожары бывает трудно обнаружить.
