Электричество в деревянном доме: схемы подключения + инструкции по монтажу

Дерево считается экологически чистым материалом для строительства жилых домов, поэтому неудивительно, что спрос на красивые и удобные дома из дерева или бревен не уменьшается. Прежде всего, жилой дом должен быть электрически безопасным.

Важно понимать, как должна быть установлена электрика в деревянном доме. Необходимо знать, как внедрить и организовать электропроводку так, чтобы не навредить здоровью жильцов и защитить имущество. Мы подробно рассмотрели все аспекты этого вопроса.

В данной статье представлен обзор общих требований к электропроводке. Мы расскажем, как установить электрическую систему в вашем доме, как установить электрический щит и как проложить кабели. Все электромонтажные работы должны выполняться в строгом соответствии с изложенными нами правилами пожарной безопасности.

Общие требования к электропроводке

Основное отличие деревянного здания от бетонного или кирпичного – высокий риск возникновения пожара. Это означает, что к выбору электрооборудования, кабелей и условиям их монтажа предъявляются повышенные требования.

По статистике, около 1/2 всех пожаров или возгораний в деревянных домах или домах с деревянной отделкой происходит из-за грубых ошибок электриков.

Если розетка установлена неправильно, провода в распределительной коробке соединены недостаточно тщательно или игнорируются правила заземления, может вспыхнуть и затем загореться пожар.

Нетребовательные владельцы деревянных домов доверяют электромонтажные работы соседям, друзьям или делают их сами, не зная досконально строительных норм и правил. Печальный результат наивности и непрофессионализма налицо

Знание основных принципов электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнить часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных "специалистов".

Следует помнить о следующих требованиях:

• Характеристики кабелей и электрооборудования должны быть максимально приближены к потребляемой мощности приборов каждой группы.
• Розетки, выключатели и автоматические выключатели должны работать в соответствии с нагрузкой, которую они несут.
• Запрещается использовать кабели, провода и клеммные соединения, если они регулярно нагреваются.
• Переход огня от кабеля к конструкциям из дерева или других легковоспламеняющихся материалов должен быть полностью предотвращен с помощью негорючей защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, членов их семей (особенно маленьких детей) и домашних животных.

Нормы и правила

Существует два основных правила и нормы, регулирующие электромонтаж в каркасном доме:

1. ПУЭ, или "План электромонтажных работ. АВС" для электриков.
2. СП, или "Свод правил", в котором подробно описана электропроводка каркасного дома.

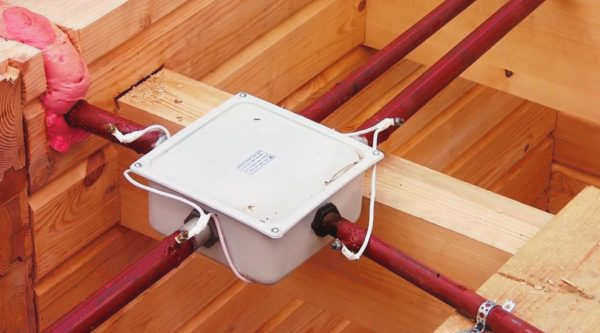

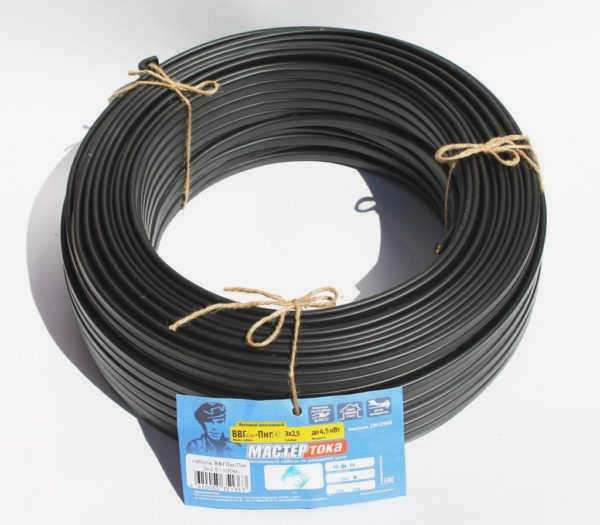

При изучении этих документов можно столкнуться с рядом нестыковок и противоречивых советов. Например, ПУЭ утверждает, что скрытая проводка в каркасных домах должна быть спрятана в металлические трубы, так как гофры и металлические шланги не обеспечивают должного уровня безопасности. Однако авторы кодекса не были столь категоричны, разрешив прокладывать кабели непосредственно через стены и перегородки, не скрывая их в трубах. Однако в своде правил указано, что кабель должен быть изолирован качественными негорючими материалами. Такими материалами являются NYM и ВВГнг.

Именно из-за таких разногласий мы и советовали в начале этой статьи обратиться за советом к специалистам. Или хотя бы прислушаться к их советам. Также стоит поговорить с представителем Министерства по чрезвычайным ситуациям.

Электропроводка и безопасность

Большинство пожаров в деревянных домах происходит из-за проблем с электропроводкой. Многие ошибки связаны с пренебрежением пожарной безопасностью, отсутствием защиты от внешних механических воздействий, неправильным расчетом общей нагрузки и последующей покупкой проводки малого сечения.

Когда вы идете в магазин электротоваров, убедитесь, что вы покупаете сертифицированную продукцию. Провода должны иметь хорошую изоляцию. Старайтесь использовать продукцию от авторитетных производителей. Дешевые китайские кабели на самом деле могут иметь заниженные физические характеристики и свойства. Плохая изоляция будет быстро разрушаться, увеличивая риск короткого замыкания, перегрева и возгорания.

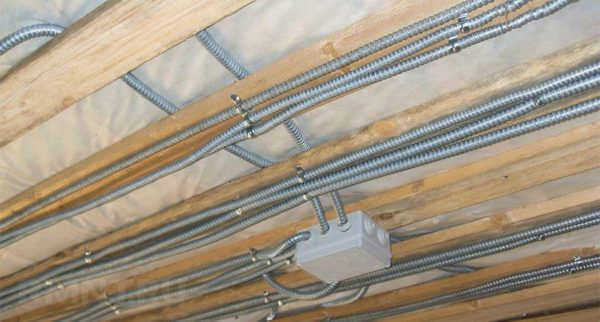

Необходимо ли использовать гофрированные или металлические кабели?

Использование гофрированных и металлических шлангов необязательно, если используется сертифицированная продукция, а при монтаже соблюдаются строгие правила и рекомендации. Эти элементы повышают степень защиты, но не являются обязательными, если соблюдены все остальные условия.

Правильно организованная электропроводка в каркасном доме снижает вероятность возникновения пожара. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы бездумно вбиваете саморезы в стену. Не забудьте сделать схематическое изображение места прокладки линий электропередач.

Много статей написано о грызунах в деревянном доме. На самом деле, если дерево правильно продезинфицировать, вы избавитесь от них и предотвратите сценарий прогрызания проводки мышами.

Какой тип проводки следует использовать в дачном доме?

Чтобы определить лучший вариант, необходимо рассмотреть каждый вариант в отдельности. В дачном домике можно использовать открытую и закрытую проводку. Каждый вариант имеет свои преимущества и недостатки, которые необходимо учитывать при окончательном выборе. Существуют также различия в процессе монтажа.

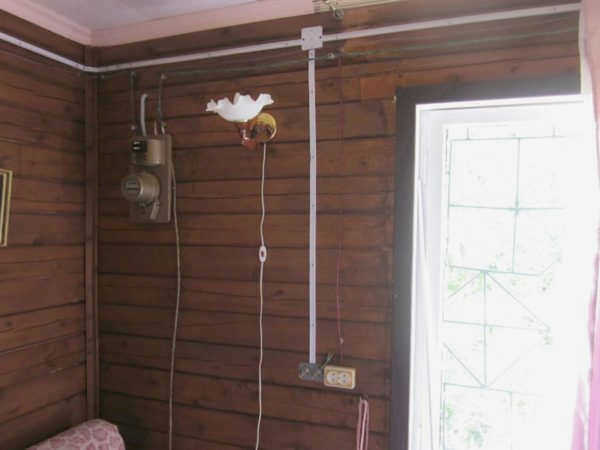

Открытая проводка

Этот вариант заключается в прокладке кабельных линий (КЛ) непосредственно по стенам дачи, включая отделочные материалы. При этом могут использоваться специальные защитные короба, которые выпускаются в различных цветах. Это позволяет подобрать элементы под цвет проекта. Основным преимуществом открытой проводки является быстрый монтаж. Также существует возможность беспроблемного устранения неполадок и установки дополнительных точек питания.

Единственным недостатком является эстетический аспект. Все проложенные провода визуально доступны, что может не понравиться некоторым владельцам загородной недвижимости.

Открытую проводку целесообразно использовать в загородных домах, которые используются только летом.

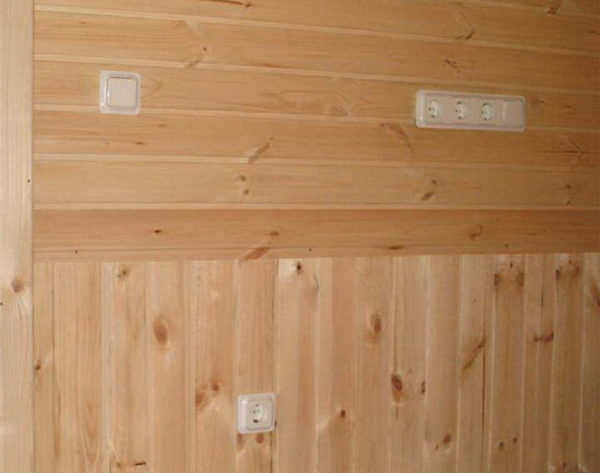

Скрытая проводка

Этот тип проводки нельзя использовать в мансардных этажах с неотделанными деревянными стенами. Предварительная проводка предполагает введение кабелей в отверстия, которые затем скрываются слоем штукатурки. Это требует больше времени и усилий, но позволяет добиться эстетически привлекательного результата.

Закрытая прокладка кабелей связана с повышенным уровнем безопасности. Однако в случае повреждения отдельных силовых кабелей отделочный слой придется удалить.

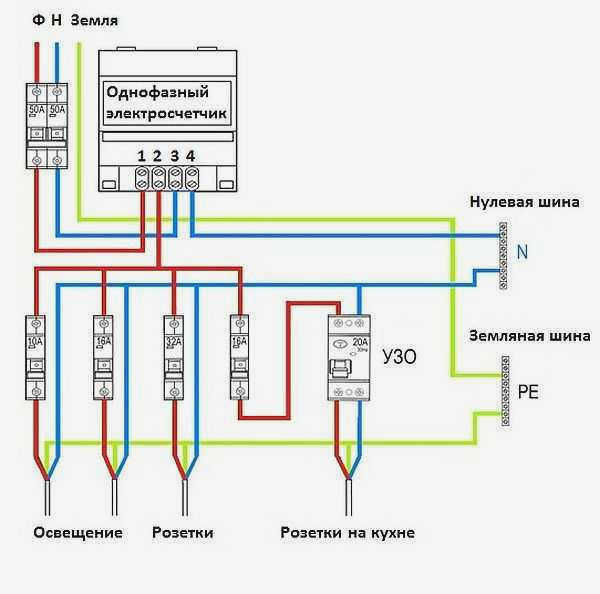

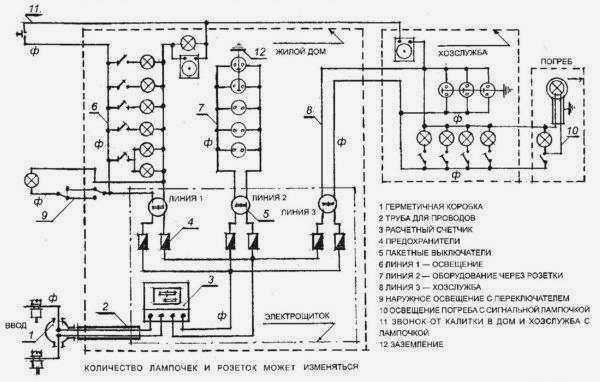

Подготовка схемы электропроводки

Для составления схемы распределения электроэнергии в дачном доме можно использовать два варианта:

• Классический – с помощью простого карандаша и листа бумаги;
• современный – с помощью специализированных компьютерных программ.

Работа не требует соблюдения установленных правил и норм. Необходимо лишь точно наметить расположение выключателей, розеток, светильников, электроприборов, распределительных коробок и кабельных трасс. Желательно заранее нарисовать схематический план загородного дома.

Выбор розеток и выключателей

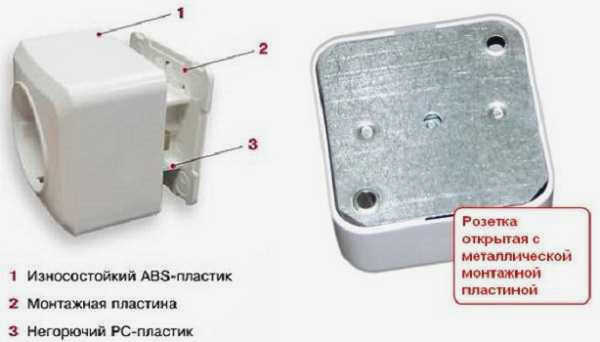

Для обеспечения пожарной безопасности в деревянном доме розетки и выключатели необходимо устанавливать с металлической монтажной пластиной. Сначала она крепится к стене, а затем устанавливается внешняя пластина. Можно использовать пластиковые пластины, но пластик должен быть негорючим и иметь соответствующий пожарный сертификат.

Кроме того, большинство современных электроприборов требуют трехпроводных розеток с заземляющим проводом для безопасного подключения. Заземление также требуется для подключения освещения, но в помещениях это часто не делается. Наружное освещение, напротив, требует заземления: условия эксплуатации гораздо сложнее.

Проводка в деревянном доме своими руками: правила монтажа

В деревянном доме всегда следует помнить, что материал огнеопасен, и в этом случае лучше перестраховаться. Электропроводка в деревянном доме своими руками выполняется с соблюдением основных правил:

• Сначала собирают всю схему, проверяя работоспособность каждого ответвления (с помощью тестера). Каждую силовую линию проверяют на отсутствие замыкания "на землю". Только после этого линии подключаются к предохранителю. Рекомендуется сразу же подписать то, что подключено. Это облегчает последующее устранение неисправностей. После подключения одной линии включите питание, подключите нагрузку. Если перебоев нет, отлично – можно продолжать. Выключите автоматический выключатель (который подключен к тестируемой и входящей линии) и переходите к следующей линии. Когда все линии будут проверены и подключены, включите главный автоматический выключатель. Затем поочередно включите линии.
• При прокладке кабеля в деревянном доме устанавливается только целый кусок кабеля, без скруток и сращивания.
• Проводка выполняется поэтапно. После прокладки кабеля необходимо проверить его изоляцию. Для этого жилы и изоляция "тестируются" относительно земли и проводов.
• При обрезке кабеля необходимо оставлять не менее 15-20 см свободного пространства. Если произошло неправильное соединение, его можно исправить, не растягивая кабель слишком сильно.
• Обратите внимание на цвета кабелей.

Если следовать этим правилам, то самодельная электропроводка деревянного дома будет надежной и безопасной.
