Психрометр. Типы и функции. Использование и функции

Психрометр – это измерительный прибор, используемый для определения температуры и влажности воздуха. Он используется для подготовки метеорологических прогнозов. Это основное оборудование метеорологических станций. Название происходит от греческих слов, означающих “холод” и “мера”.

Психрометры используются не только для мониторинга погоды, но и для определения оптимальных условий для производственных процессов. С помощью информации об относительной влажности можно калибровать различное промышленное оборудование и изменять концентрацию ингредиентов в химических процессах, которые протекают по-разному в зависимости от влажности. Эти приборы часто встречаются на складах продуктов питания и электроники.

Содержание

Как работает психрометр

Принцип работы устройства основан на свойстве жидкостей влиять на температуру соседних поверхностей путем испарения. Прибор имеет 2 термометра. Один из них находится во влажной среде, а другой остается сухим. Первый находится в контакте с увлажненной поверхностью, в качестве которой выступает губка или ткань. При прикосновении к нему термометр охлаждается испаряющейся жидкостью. Следовательно, он показывает более низкую температуру, чем сухой прибор. Разница между двумя термометрами составляет несколько градусов. Это используется для физического расчета относительной влажности.

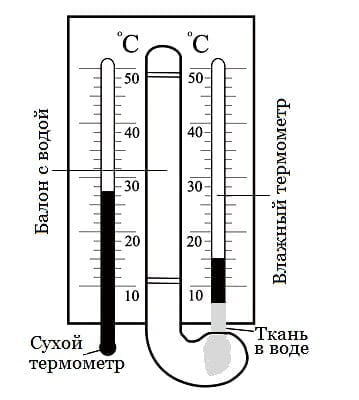

Простейшие психрометры – это просто два спиртовых или ртутных термометра. Один из них заворачивают во влажную хлопчатобумажную ткань, а другой держат сухим. Для поддержания влажности салфетки в конструкции предусмотрена емкость с водой, в которую окунается конец салфетки. Хлопковые нити впитывают жидкость и вытягивают влагу вверх, так что ткань всегда остается влажной, пока в контейнере есть вода.

Чем ниже относительная влажность окружающего воздуха, тем больше воды испаряется с ткани. Конечно, быстрое испарение значительно снижает температуру термометра. В сухом воздухе разница между данными пары термометров будет наибольшей. При относительной влажности 100% температура остается неизменной.

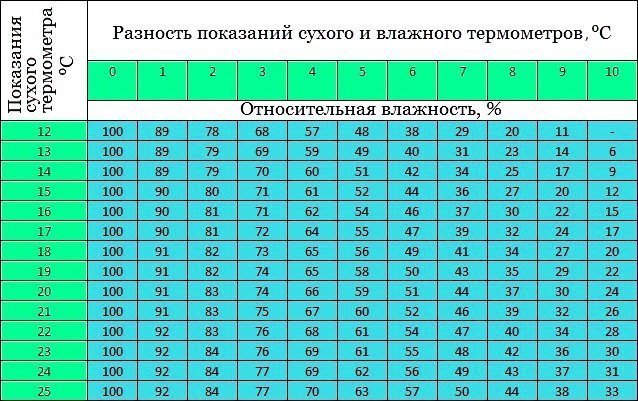

Считав показания двух термометров и записав разницу температур, воспользуйтесь специальной таблицей. Вертикальная линия показывает показания сухого термометра, а горизонтальная линия – разницу температур. Сравнивая линии, можно получить показания относительной влажности.

Табличные данные являются результатом расчетов по формуле e = E-A-P(t-tc). Читать “е” показывает упругость водяного пара в воздухе. Это значение абсолютной влажности воздуха. “Е” – максимально возможное давление паров при температуре влажного термометра. Значение “t” – это температура воздуха. “А“Это расчетный коэффициент, который напрямую зависит от термометра и скорости воздуха в контакте с резервуаром и колбой термометра. Значение “P” – это давление воздуха.

Каждый классический психрометр имеет таблицу, напечатанную на его поверхности, что позволяет сравнивать данные сразу, не отходя от прибора. Это устраняет необходимость в расчетах. Вам даже не нужно знать, как применять формулу, чтобы использовать прибор и получить показания относительной влажности.

Отличие от гигрометра

Психрометр и гигрометр выполняют одну и ту же функцию. Оба прибора предназначены для измерения влажности. Однако они отличаются по принципу работы. Гигрометр специально разработан для измерения физических и химических свойств различных веществ. Психрометры работают гораздо проще. Конечно, чем элементарнее конструкция, тем выше надежность. Именно поэтому психрометры являются более точными. Хотя в них отсутствуют многие дополнительные функции, их можно использовать в качестве справочника. Именно психрометр используется для проверки точности многоцелевого гигрометра.

Типы психрометров

Описанная классическая конструкция простого психрометра не является единственной. На основе принципа измерения влажности с помощью показаний сухого и влажного термометров было разработано несколько психрометров:

Августа.
Асман.
Удаленный.

Августа

Этот прибор также называется стационарным психрометром. Это первая и самая простая конструкция. Прибор состоит из корпуса, на котором установлены 2 термометра. Из одного из них появляется камфорная ткань, погруженная в емкость с водой. Это безотказное устройство, которое дает очень точные результаты, но требует периодического контроля воды в резервуаре.

Недостатком этого устройства является то, что интенсивность испарения зависит от скорости движения воздуха. Это означает, что если ткань термометра раздувается, то происходит значительное охлаждение, превышающее естественное охлаждение. Следовательно, показания будут искажены. Поэтому лучше всего размещать прибор в таком месте, где сквозняки не будут влиять на его точность.

Асмана

Этот прибор известен как аспирационный психрометр. Это несколько более сложное устройство. Два термометра скрыты в корпусе, который защищает их от повреждений и теплового воздействия окружающих поверхностей. Они надуваются встроенным вентилятором, который обеспечивает равномерный, постоянный поток воздуха. Это устраняет зависимость от порывов ветра и выравнивает условия. Работающий вентилятор перемещает воздух со скоростью 2 м/с.

Это самый точный тип психрометра. Как и в приборах Augusta, в них используются термометры со стеклянными пузырьками, поэтому прибор требует осторожного обращения. Скрытые термометры все же могут сломаться, и тогда прибор окажется бесполезным.

Удаленный

Это промышленные психрометры, которые позволяют проводить измерения влажности обычным способом с использованием термометров сопротивления. Эти устройства позволяют определять относительную влажность и передавать результаты на большие расстояния. Это означает, что нет необходимости подходить к устройству и непосредственно снимать показания температуры.

Дистанционные психрометры могут быть:

Манометрический.
Электричество.

Первый прибор имеет в своей конструкции манометрический термометр. Более распространены электрические психрометры. Они включают термометр, сопротивления, термопары, термисторы и т.д. Эти устройства, хотя и являются технически совершенными, основаны на одном и том же принципе разницы температур между сухим и влажным датчиком.

Обслуживание бытового психрометра

В качестве домашних психрометров обычно предлагается использовать классические стационарные приборы. В идеале их аквариум должен быть заполнен дистиллированной водой. Если такой возможности нет, можно использовать кипяченую воду. Кипячение уменьшит концентрацию солей в жидкости, которые забивают капилляры тканевой ленты и вызывают ее более быстрое высыхание. Всегда лучше использовать только дистиллированную воду, чтобы обеспечить точную работу психрометра без возможных погрешностей. Это предотвратит насыщение ленты солью, чтобы она всегда высыхала должным образом.

Психрометр

PSYCHROMETER – (греч., z. см. предисл.). Прибор для определения количества влаги в воздухе; то же, что гигрометр. Словарь иностранных слов в русском языке. А.Н. Чудинов, 1910 г. Греческое PSYCHROMETER; см. этимологию. Психрометрия. То же самое, что и … … словарь иностранных слов русского языка

психрометр – а, м. психрометр м. спец. Устройство для определения температуры и влажности; влагомер. Электрический психрометр. BAS 1. Отец Громов вызвался вести метеорологические наблюдения: Главная обсерватория снабдила его психрометром. О. Громов вызвался вести метеорологические наблюдения: Главная обсерватория предоставила ему ….. Исторический словарь галлицизмов русского языка

PSYCHROMETER – (Психрометр), прибор для измерения влажности воздуха. Он состоит из двух термометров. В одном из них находится шарик, обернутый камбием, который увлажняется дистиллированной водой. Из-за испарения воды с поверхности камбия,…

PSYCHROMETER – ПСИХРОМЕТР, гигрометр, влагомер. Словарь Дали. В.И. Даль. 1863 1866 … Словарь Дали

PSYCHROMETER – Прибор для измерения влажности воздуха и его температуры; состоит из двух одинаковых термометров, один из которых (“смоченный”) имеет стеклянный шарик, обернутый постоянно смоченной тканью. Из-за расхода тепла на испарение смачивающего агента … … Большая политехническая энциклопедия

PSYCHROMETER – (от греч. . холод и . метр) прибор для измерения температуры и влажности, состоящий из двух термометров, один из которых (смоченный) имеет резервуар, обернутый смоченным камбием. Температура определяется с помощью сухого термометра, …..

PSYCHROMETER – Психрометр, психрометр, миазм. (от греч. psychros холод и metreo мера) (физ.). Прибор для определения влажности путем измерения температуры. Словарь Ушакова. D. N. Ушаков. 1935 1940 … Словарь Ушакова

психрометр – синонимы: 6 – влагомер (5) – гигрометр (9) – гигроскоп (2) – … Словарь синонимов

психрометр – Устройство для проведения психрометрических измерений, состоящее из сухого термометра и влажного термометра. [RMG 75 2004] Темы измерения влажности веществ Обзор методов и средств измерения влажности EN психрометр DE психрометр FR … Словарь технических переводчиков

психрометр – Прибор, предназначенный для измерения относительной влажности … Географический словарь

Все о психрометрах

Влажность и температура – это не только основные требования к содержанию многих вещей, продуктов питания, машин и оборудования, но и условие хорошего самочувствия. Измерение влажности почти так же важно, как и измерение температуры. Прибор, который поможет вам в этом, – психрометр. Эта статья о том, как устроен прибор, каких типов он бывает и как правильно его использовать.

Что такое психрометр?

Принято считать, что гигрометр – это прибор, предназначенный для измерения влажности окружающего воздуха, что не совсем верно. Гигрометр также можно использовать для измерения влажности твердых предметов. Психрометр был создан только для измерения влажности воздуха. Психрометр отличается от гигрометра более простой конструкцией. Он состоит из нескольких частей, главная из которых – два термометра. Поэтому для измерения влажности воздуха достаточно психрометра. Однако наиболее точные показания все же можно получить с помощью гигрометра, но с психрометром.

Современный психрометр внешне очень похож на первую изобретенную модель. Внутри устройства, как уже упоминалось, находятся два термометра – сухой и влажный. Мокрый термометр погружается в резервуар с водой. Кусок ткани также окунают в него одним концом, а остальным оборачивают нижнюю сторону термометра. Ртуть также является рабочим элементом прибора – именно этим веществом наполняются термометры. Он редко заменяется водой или другими жидкостями.

Разница между двумя термометрами может быть использована для определения значения влажности, и в этом поможет шкала. В некоторых моделях он расположен в самой верхней части устройства.

Технические характеристики следующие:

средний вес – 300-400 г;
Размеры (приблизительные) – 30x12x5 см;
Диапазон температур – от 15 до 40 или от -5 до 25 градусов Цельсия;
Погрешность – 0,2 градуса.

Если несколько десятилетий назад существовал только один психрометр – гигрометрический, то сейчас ситуация полностью изменилась. Основные типы гигрометрических психрометров, используемые сегодня: стационарные, аспирационные, дистанционные. Рассмотрим подробнее каждую из этих разновидностей.

Августа

Типичный стационарный психрометр. В таких стационарных психрометрах термометры крепятся к штативу и размещаются в метеорологической кабине.

Асман

Особенностью этого отсасывающего аппарата является то, что он имеет собственную систему вентиляции. Оба термометра помещены в никелированную металлическую оправу. В верхней части устройства находится вентилятор, который продувает воздух через термометры. Требуется более частое заполнение водой.

Один из самых надежных приборов для измерения влажности.

Удаленный

В этих психрометрах используются термометры сопротивления. Принцип работы последнего основан на зависимости электрического сопротивления металлических сплавов от температуры окружающей среды. В настоящее время волосяные гигрометры используются довольно редко, термометры не применяются. Волосы реагируют на изменение влажности. В приборе есть несколько волосков, в зависимости от их растяжения или сжатия специальный механизм перемещает стрелку по специальной шкале. Он довольно “медленный” – Волосы не всегда быстро адаптируются к резким изменениям влажности.

Правый психрометр состоит из двух оправок, в которые помещаются термометры. Эти рамки могут вращаться. Это позволяет настроить их на скорость вращения, необходимую для стола. Самым удобным, быстрым и точным является цифровой электронный психрометр. Вместо термометров часто используются кремниевые транзисторы. Они имеют лаконичный внешний вид и оснащены дисплеем. Они требуют зарядки.

Как это работает?

Для измерения элемента атмосферной влажности используется психрометр. Метеорологический элемент – это важное определение в метеорологии. Помимо атмосферной влажности, метеорологические элементы включают влажность почвы, температуру воздуха, осадки и многое другое. Все эти измерения записываются в журнал. На основе этих измерений составляется прогноз погоды.

Основная схема психрометра такова: чем выше влажность, тем ниже температура воздуха, тем меньше испаряется воды. Таким образом, если оба термометра показывают одинаковую температуру, очевидно, что постоянная влажность достигла 100%. В этом случае вода перестает испаряться. Сухой термометр показывает комнатную температуру, влажный термометр показывает температуру с испарением.

Назначение

Обычно используется на метеорологических станциях, как упоминалось выше. Устройство предназначено для регистрации измерений влажности во время работы, когда необходимо рассчитать метеорологический прогноз. Также установлен психрометр для определения влажности воздуха во время производственного процесса. Работа некоторых машин, используемых в производстве, зависит от влажности.

Некоторое оборудование требует дополнительной калибровки при изменении влажности. Психрометр также необходим на предприятиях, где из-за влажности происходят дополнительные химические реакции. Психрометр также может измерять влажность на складах, будь то пищевые продукты или электроника. Точка росы является важным показателем для таких типов помещений. Обычно необходимо убедиться в отсутствии точки росы.

Точка росы – это температура, при которой водяной пар конденсируется в росу. Это зависит от влажности воздуха. Чем выше влажность, тем выше точка росы и тем ближе она к фактической температуре. Чем ниже влажность, тем ниже точка росы, тем ниже фактическая температура. Норма влажности для разных помещений может отличаться в зависимости от страны (влажная или сухая страна). Обычно она составляет 60%. Чтобы измерить влажность, необходимо считать температуру с обоих термометров.

Затем необходимо использовать специальную таблицу. Обычно горизонтальная ось показывает разницу между двумя термометрами, а вертикальная ось – значение сухого термометра. Искомое значение находится в точке пересечения соответствующих полос. Эта величина является физической величиной, которая рассчитывается по формуле e = E-A-P (t-tc).

В физике каждый компонент выражения определяется следующим образом:

e – упругость водяного пара;
E – максимальная упругость пара, когда термометр влажный;
A – коэффициент (рассчитывается по показаниям термометра и скорости воздуха);
P – давление воздуха;
t, tc – температура воздуха.

Совсем не обязательно рассчитывать все эти соотношения и формулы. Как уже стало ясно, таблица более чем достаточна для получения результата. Это так называемая психрометрическая таблица.

В Российской Федерации стандарт ГОСТ 6353-52 используется для изготовления наиболее распространенного психрометра (аспирационного психрометра).

Гигрометр-психрометр ВИТ – что это такое и для чего он нужен?

Правильный микроклимат важен не только для хорошего самочувствия, это строгое условие для правильной работы оборудования, обязательный стандарт для работы лаборатории или любого помещения на производстве или в офисе. Температура и влажность в рекомендуемых пределах обеспечивают здоровый микроклимат в помещении.

Устройства климат-контроля

Для измерения температуры и влажности используются различные термометры. воздушный гигрометр. Самым доступным по цене и наиболее точным, надежным прибором является психрометрический гигрометр VIT. Наличие термометра позволяет с одного устройства осуществлять полный контроль и 24-часовой мониторинг показателей температуры и влажности. Есть гигрометр с дополнительным термометром с гигростатом.

Гигрометр – что такое гигрометр?

ГигрометрГигрометр, который мы привыкли видеть практически везде, где оценивается микроклимат, был изобретен в конце 19 века Эрнестом Августом из Германии. В настоящее время меняется только дизайн этого стационарного прибора, но принцип остается прежним – два термометра (около 5 см между ними), показания сухие и учитывают испарение влаги. Разница температур позволяет рассчитать желаемое значение – влажность воздуха в помещении.

Интересно! Значение влажности можно рассчитать по психрометрической таблице, по графикам или с помощью онлайн-калькулятора.

Для чего используется психрометрический гигрометр?

Принцип работы основана на том, что чем выше влажность воздуха и ниже температура, тем меньше воды испаряется в резервуаре под мокрым термометром и наоборот. Поскольку значения зависят от испарения влаги, этот тип гигрометра называется психрометрическим гигрометром. При 100% влажности воздуха испарение воды из резервуара полностью отсутствует. Использование гигрометра не представляется возможным.

Сухой гигрометр термометр указывает фактическую температуру в помещении. Влажный показывает температуру окружающей среды с учетом испарения. Разница между показаниями двух термометров – это относительная влажность.

Влажный термометр погружают в стеклянную трубку с изгибом на конце, в которую добавляют воду, предпочтительно не ниже качества дистиллированной воды. От качества воды зависит качество показаний, осадок на термометре и долговечность фитиля. Фитиль – это длинная полоска ткани (марля, батист, шифон), которая доставляет капиллярные потоки воды к нижней части “мокрого термометра”.

Необходимо регулярно проверять фитиль, чтобы убедиться, что поры в полоске ткани не забиты. Замените старый и жесткий фитиль, потерявший способность впитывать воду, на новый. Для фитиля можно использовать практически любую ткань, главное – правильно ее подготовить: прокипятить в содовом растворе и многократно прополоскать.

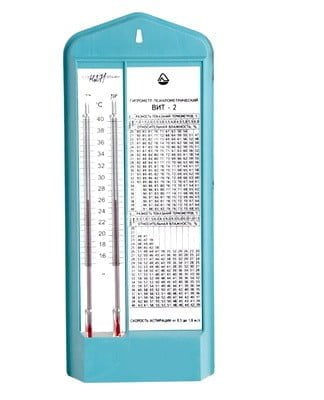

Психрометры WIT

Существуют два типа психрометров, VIT-1 предназначен для помещений с температурой 5-25°C, а VIT-2 20-40°C. Если нет возможности регулировать температуру в помещении (кондиционер, вентиляция) Гигрометр VIT 1 используется, когда прохладно, в то время как VIT Гигрометр VIT 2 в жаркое время года. Если температурный режим регулируется, то VIT-1 можно использовать круглый год, так как большинство нормативных документов рекомендуют температурный режим 20-25°C.

Психрометрический гигрометр VIT представляет собой пластиковый корпус – подставку, на которой размещены два термометра – влажный и сухой. Оба термометра заполнены окрашенным раствором, поэтому вопрос о загрязнении ртутью закрыт. Накипь состоит из окрашенного толуола. Для удобства также имеется полная шкала для расчета разницы влажности (психрометрическая диаграмма) на пластиковой подставке.

Указания по технике безопасности

Пластиковый корпус и стеклянные трубки термометра – первые причины, по которым с гигрометром нужно обращаться осторожно. Также важно соблюдать условия эксплуатации, чтобы прибор прослужил десятилетия, прежде чем красная жидкость в термометре выгорит.

Правила безопасного использования Гигрометр VIT:

Не подвергайте механическому воздействию (бросать, наступать, бить и т.д.). Обратная ситуация приведет к повреждению пластика, стекла, после чего поврежденную деталь можно заменить или отремонтировать, но потребуется повторная поверка прибора. Стоимость запасных частей и поверки будет такой же, как у нового психрометрический гигрометр с заводской калибровкой.
Не разрушайте шкалу термометра. Толуол, содержащийся в тюбиках с красителем, является ядовитым химическим веществом. В случае драки быстро соберите обломки, куски мусора в герметичный пакет или контейнер и утилизируйте, энергично проветрите помещение, протрите поверхности горячей водой, соблюдая правила безопасности (перчатки, маска, очки). Вымойте руки, слизистые оболочки и загрязнения водой с мылом.
Не подвергать воздействию агрессивных веществв. Не вытирайте, не погружайте, не распыляйте и не выливайте на устройство химические жидкости или абразивные смеси.
Не подвергайте устройство воздействию тепла или холода выше шкалы. Гигрометр психрометрический VIT 1 Нельзя охлаждать ниже +5°C или нагревать выше +25°C (критически выше 45°C) и Гигрометр психрометрический VIT 2 – нижний предел +20°C, верхний предел +45°C (критический более 60°C). В противном случае столбик расширяющейся жидкости внутри термометра выйдет за пределы и после возвращения к нормальной температуре разобьется на несколько сегментов, что автоматически выведет гигрометр из строя.

Важно! Можно попробовать несколько раз быстро нагреть и охладить влажный термометр, например, под струей воды. Обычно это помогает сблизить измерительную шкалу.

Гигрометр Vit – инструкция по эксплуатации

Перед тем как повесить прибор на стену на уровне глаз для облегчения снятия показаний, его необходимо подготовить к работе. Подготовка начинается с распаковки коробки. Все компоненты должны быть неповрежденными и соответствовать указанным в техническом паспорте.

Алгоритм использования гигрометра VIT:

Распечатайте коробку, проверьте ее комплектность и отсутствие повреждений. Проверьте наличие поверительного клейма производителя.
Извлеките тканевый питатель из нижнего резервуара термометра с красноватой жидкостью.
Извлеките питательную трубку из пластикового корпуса, переверните ее вверх дном и заполните почти до верха дистиллированной водой.
Вставьте его в корпус, переверните в нормальное положение. Часть воды окажется в изгибе фидера, который будет находиться под шариком мокрого термометра. Большая часть воды (колонка) будет находиться в трубчатом питателе. Это позволит вам заполнить комнатный гигрометр с водой очень редко.
Полоска материала должна находиться на кончике термометра, а другой конец – в изгибе кормушки, в воде. Термометр нельзя помещать в воду, так как в этом случае измеряется температура воды, а не комнатная температура с учетом испарения. Расстояние от воды до кончика термометра должно быть не менее 5 мм.
Закрепите гигрометр на стене так, чтобы было удобно снимать показания (на уровне лица). Стена должна быть устойчивой, свободной от вибраций и любых источников нагрева или охлаждения.
Для тех, кому требуется точность влажности до десятых или даже сотых долей, измерьте степень аэрации (с помощью винглета U5).
Устройство оставляют на стене в состоянии покоя до тех пор, пока оно не достигнет температуры окружающей среды. Теперь вы можете снять показания, рассчитать разницу и определить значение влажности в помещении по таблице. Если в сертификат была внесена ошибка, ее необходимо учесть, добавив или вычтя ошибку прибора.
Полученное значение должно быть записано в журнал гигрометра.

Воду комнатной температуры необходимо регулярно пополнять, но не позднее, чем за полчаса до измерения.

Важно! Главная страница Гигрометры должны производиться производителем, а затем не реже одного раза в два года пользователем.

Где купить гигрометр

На Гигрометры Vit Гигрометры, просто обратитесь к поставщику лабораторного оборудования или стеклянной посуды, а именно к нам, в компанию “Стимул”. Обычно у них есть из чего выбрать (купить гигрометр отечественные или зарубежные, с поверкой или калибровкой и другие типы).
