Конец одного провода при подключении к контактной клемме устройства загибается в кольцо. Если присоединяются два провода одинакового сечения, то их концы присоединяются по прямой линии по обе стороны от клеммного винта.

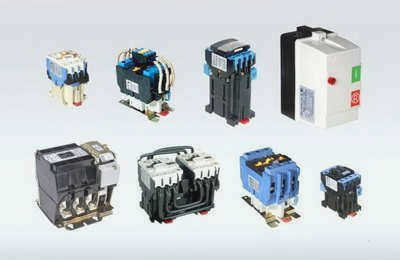

Классификация магнитных пускателей
Сейчас я приведу несколько примеров схем пускателей – реальных схем.

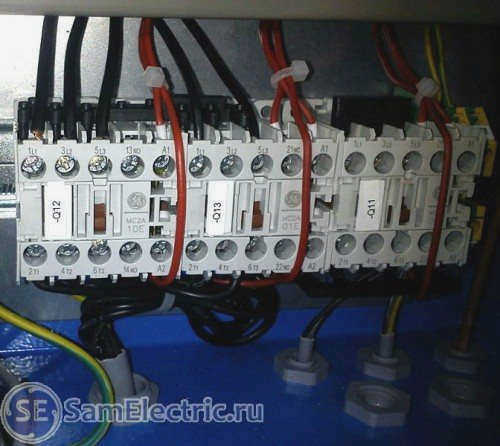

Эта схема пускателя состоит из трех контакторов второго типоразмера и используется для подключения электродвигателя по схеме "звезда-треугольник". Верхний левый угол питает три фазы, а нижние три фазы питают двигатель. Красные провода питают катушки контакторов и проверяют их работу. Защита (автоматическая защита двигателя) не показана.
Реверсивный пускатель с автоматикой электродвигателя
Читайте также: Кованые двери: фото, виды, дизайн, примеры со стеклом, узоры, рисунки

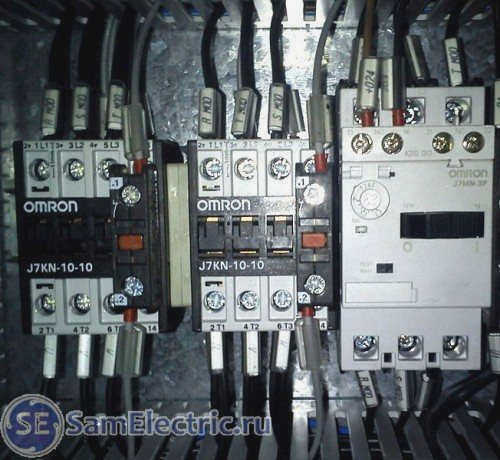

Реверсивный пускатель с двумя взаимно сблокированными контакторами. Выключатель защиты двигателя расположен с правой стороны.
Характеристики и типы пускателей в зависимости от характеристик
Перед выбором контактора необходимо определить нагрузку, и выбор должен быть основан, прежде всего, на нагрузочной способности. Данные о контакторе можно получить на сайте производителя или дилера, но здесь приведены самые важные. Основные параметры (ток, мощность нагрузки) обычно указываются на корпусе контактора.

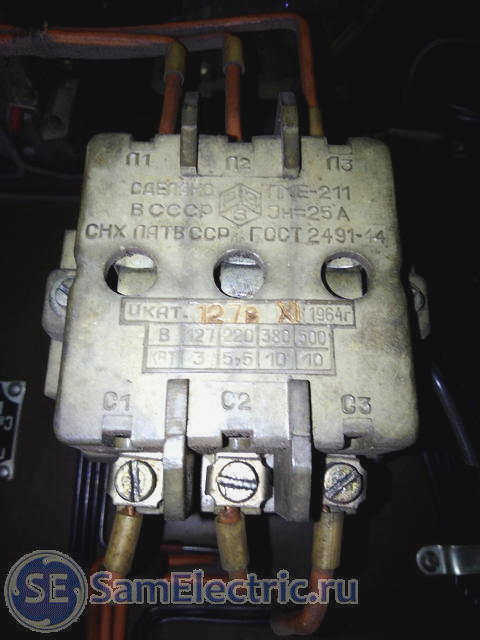

Размер (габариты) пускателя (контактора)
Самый важный параметр, значение указывает на условную мощность и габариты пускателя. Существуют следующие габаритные размеры пускателя
- нулевой номинал – для максимального тока до 6 А (через каждый рабочий контакт)
- 1-й размер – для максимального тока 9 – 18 А (в зависимости от исполнения контактов)
- пускатель 2-го размера – до 25-32 А
- пускатель 3-го типоразмера – до 40-50 A
- пускатель 4-го размера – до 65 – 95 A
- пускатель 5-го разряда – до 100 А до 160 А
- пускатель 6-го уровня – 160 A и более
Это ток категории применения AC-3 (для индуктивных нагрузок), для категории AC-1 (резистивные или низкоиндуктивные нагрузки – например, нагреватели) максимальный ток для того же пускателя будет в 1,5-2 раза выше. Размер пускателя определяет, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).
- 1 – до 2,2 – 7,5 кВт
- 2 – до 11 – 15 кВт
- 3 – до 18 – 22 кВт
- 4 – до 30 – 45 кВт
Сразу следует отметить, что эта мощность на самом деле является максимальной, но на самом деле следует смотреть на величину тока стартера (обычно это вторая и третья цифры в названии). Значение пускового тока указывается в названии первой цифрой. Если ток превышает максимальное значение или близок к нему, количество срабатываний (надежность) резко падает, поэтому пускатель нужно выбирать с запасом мощности.
Количество контактов (полюсов)

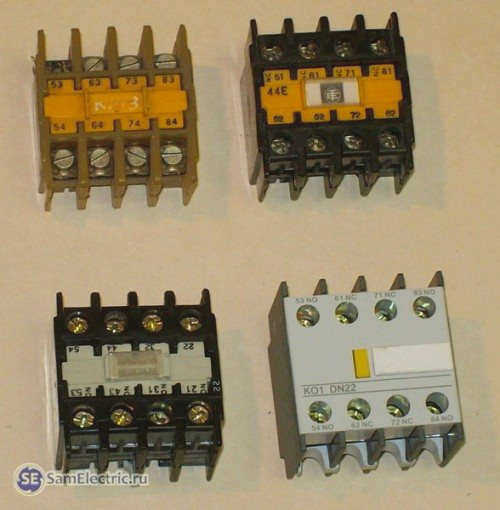

Обычно контакторы поставляются с тремя рабочими контактами (для переключения) и одним вспомогательным контактом. Вспомогательный или блокировочный контакт необходим для блокировки или "самопитания", чтобы зафиксировать контактор во включенном положении при использовании стандартной схемы коммутации. Вспомогательные контакты могут быть нормально разомкнутыми (наиболее часто используемыми) или нормально замкнутыми.
Принципы выбора магнитного пускателя
Магнитный пускатель – это низковольтное коммутационное устройство, используемое для дистанционного запуска и остановки различных электрических цепей.
Он широко используется как в быту, так и в промышленности, поэтому выбор правильного пускателя так важен. О том, как это сделать, и пойдет речь в данной статье.
Вопрос 5: Выбор контакторов и магнитных пускателей
Правильный и рациональный выбор пускателей для цепей управления электропотребителей (электроплит, электромагнитных приводов высоковольтных выключателей, электроосветительных приборов, электродвигателей и т.д.) должен осуществляться в соответствии со следующими техническими параметрами.
Выбор контакторов или контакторных пускателей должен осуществляться по следующим основным техническим параметрам
назначение и применение
род тока, количество и исполнение главных и вспомогательных контактов
номинальные напряжения и токи главной цепи; категория использования; режим работы
механическая и коммутационная стойкость; номинальное напряжение и потребляемая мощность коммутационных катушек.
Контакторы и пускатели, выпускаемые отечественной промышленностью, часто предназначены для конкретного типа объекта управления. Например, для включения и отключения электрических потребителей в металлургической, химической и других отраслях промышленности. и других отраслях промышленности используются контакторы КТ6600, Для включения и отключения асинхронных двигателей с короткозамкнутым ротором рекомендуется применять контакторыКМ13, КТ12Р, ПМЕ, пускатели серий ПМА и ПМЛ и др. Для подавления поля синхронных машин и в цепях, где недопустимо отключение контактора при отсутствии напряжения в силовой цепи обмотки управления, могут быть рекомендованы контакторы КТ6000/3; в силовых цепях генераторов и двигателей постоянного тока применяются контакторы КП7 и КП207, Для дистанционного приведения в действие электромагнитных приводов автоматических выключателей высоковольтных выключателей и в устройствах АПВ применяются контакторы МК2-20Б. В некоторых случаях контакторы и пускатели рекомендуются для включения и отключения электропотребителей без указания их типа (при этом должна быть указана категория применения). Примерами таких контакторов являются КТ6000, КТ7000, КТП6000, КТ6000/2 и др. Для устройств управления с высокой степенью ответственности, а также для устройств, работающих в особых условиях (взрывоопасные среды, повышенные температуры и влажность, высота выше 1000 метров над уровнем моря, высокий уровень вибрации и ударов и т.д.), разрабатываются специальные средства управления.
