Расчет плитного фундамента по нагрузке с примером

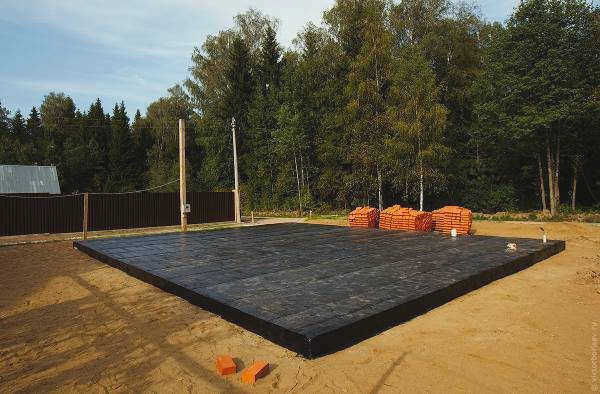

Существует всего два типа фундамента, которые подходят практически для любого здания: свайный и плитный. Они позволяют возводить здания на грунтах с плохими свойствами при минимальных затратах. Монолитную плиту в качестве фундамента стоит выбрать по ряду причин, но для того, чтобы она была прочной и надежной, необходимы грамотные расчеты.
Преимущества плитного фундамента
К преимуществам данной конструкции относятся
- строительство на грунтах с плохими свойствами;
- возможность возведения больших конструкций;
- возможность самостоятельной заливки;
- высокая несущая способность;
- предотвращение местных деформаций;
- устойчивость к силам морозной волны.
К слабым сторонам данного типа фундамента относятся:
- непрактичность для использования на наклонных участках;
- высокий расход бетона и арматуры;
- По сравнению со сборными элементами фундамента, монолитная плита требует дополнительного времени для набора прочности бетона;
- сложные расчеты.
Калькулятор расчета количества арматуры для плитных фундаментов
Опубликовано: Евгений Афанасьев
Обновлено: 26.11.2019
142738 0 Вкладки: Ctrl + D

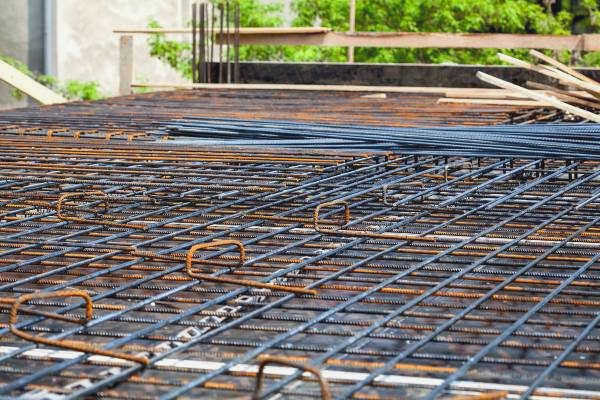

При планировании любого фундамента, особенно плитного, важно заранее определить количество материалов, необходимых для его возведения. Качественная арматура всегда необходима, а в данном случае арматура обычно представляет собой решетчатую конструкцию, состоящую из перпендикулярно связанных прутков с периодическим рельефом, диаметром 10 мм и более.
Если толщина плиты составляет 150 мм или менее, то армирование производится в один уровень, расположенный по центру. Однако чаще всего мы имеем дело с более толстыми плитами, и здесь требуется двухэтажная конструкция. Материала потребуется много, и калькулятор для расчета количества основной арматуры для плитного фундамента – хорошее подспорье для планирования такой покупки.
Цены на арматуру
арматура
Ниже приведены необходимые пояснения по проведению расчетов.
- Если с расстоянием между арматурой и ее диаметром разобрались, дальнейшие расчеты можно свести к самым простым геометрическим вычислениям.
Как определить оптимальный диаметр арматуры и расстояние между ними?
Для этого вы можете найти на нашем сайте специальный калькулятор для расчета диаметра арматуры для фундаментной плиты. – При необходимости нажмите на эту ссылку.
- Возможно проведение расчетов для однослойной или двухслойной арматурной конструкции.
- Программа расчета учитывает, что от края фундаментной плиты до арматурной конструкции выдерживается необходимое расстояние в 50 миллиметров.
- Конечный результат выдается с допуском в 10%, который потребуется для создания нахлестов, если в одной линии используются два или более прутка.
- Результат приводится как итог в метрах, а затем пересчитывается на количество прутков стандартной длины – 11,7 метра.
Следует ли переводить рассчитанные цифры в килограммы и тонны?
Некоторые компании, продающие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в пересчете на тонну металла. В этом нет ничего плохого – специальный калькулятор поможет быстро произвести пересчет. Калькулятор поможет вам быстро перевести необходимое количество арматуры в ее весовой эквивалент. .
Понравилась статья?
Сохраните ее, чтобы она не потерялась!
Армирование фундаментной плиты

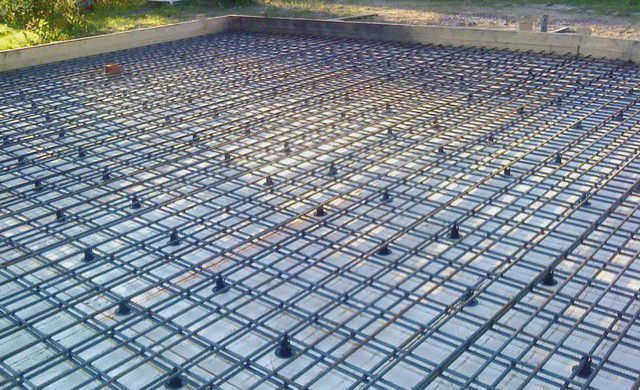

Плитный фундамент используется, когда тяжелый дом из бетона или кирпича с тяжелыми железобетонными плитами должен быть установлен на волнистом грунте. В этом случае фундамент должен быть армирован. Оно выполняется в две полосы, каждая из которых состоит из двух слоев стержней, расположенных перпендикулярно друг другу.
Рассмотрим расчет армирования для плиты с длиной стороны 5 метров. Расстояние между арматурными стержнями составляет примерно 20 см. Это означает, что на каждую сторону требуется 25 стержней. На краях не укладываются прутья, поэтому остается 23 прута.
Теперь, зная количество прутьев, вы можете рассчитать их длину. Обратите внимание, что арматура не должна доходить до краев на 20 см, а это значит, что, исходя из длины плиты, длина каждой арматуры составит 460 см. Поперечный слой, при условии, что плита квадратная, будет таким же. Нам также нужно рассчитать количество арматуры, необходимое для соединения двух полос.
Предположим, что расстояние между планками составляет 23 см. В этом случае длина одной перемычки между ними составит 25 см, так как еще два сантиметра будет отведено на крепление арматуры. В нашем случае таких перемычек в ряду будет 23, так как они располагаются в каждой ячейке на пересечении полос арматуры. Имея на руках эти данные, мы можем приступить к расчетам с помощью программного обеспечения.
Ленточный фундамент используется там, где требуется построить тяжелый дом на не очень устойчивых грунтах. Он представляет собой ленту бетонного или железобетонного фундамента, идущую по периметру здания и под основными несущими стенами. Армирование такого фундамента также выполняется в 2 полосы, но из-за особенностей ленточного фундамента требуется гораздо меньше арматуры, а значит, и стоить он будет дешевле.
Принципы укладки арматуры примерно такие же, как и для плитного фундамента. Только брусья должны заканчиваться на расстоянии 30-40 см от угла. Каждая перемычка должна выходить на 2-4 см за пределы прута, на который она опирается. Вертикальные перемычки рассчитываются так же, как и при расчете необходимой длины арматуры для плитного фундамента.
Обратите внимание, что как в первом, так и во втором случае необходимо взять не менее 2-5% дополнительной арматуры.

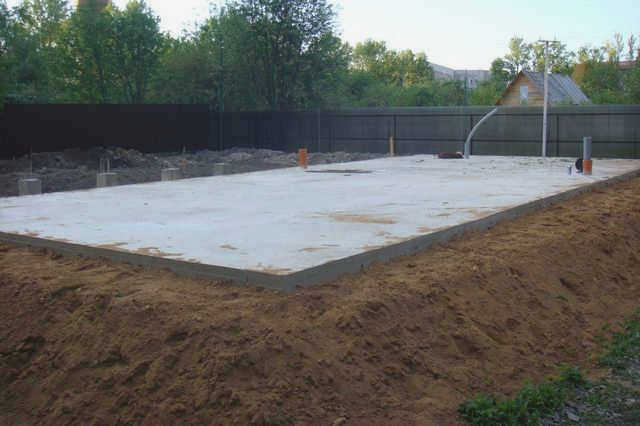

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

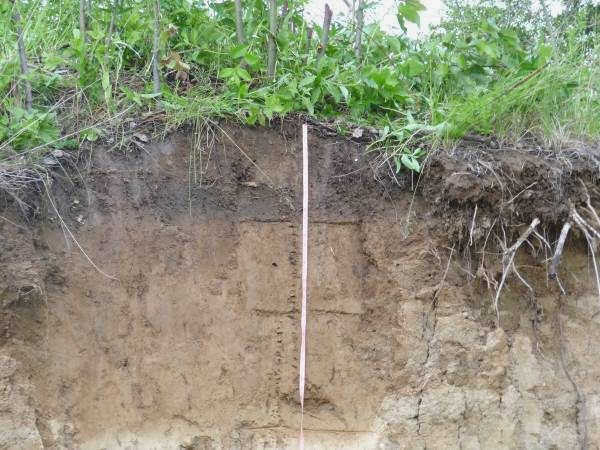

Перед началом строительства необходимо проанализировать грунты, на которых будет лежать плита, чтобы оценить их несущую способность. Этот параметр выражается в килограммах на квадратный сантиметр, и его значения легко найти в таблицах СНиП.
Может показаться, что можно рассчитать общую нагрузку и убедиться, что она не превышает этих значений. Однако такой расчет не будет достаточно объективным. В этом случае лучше отталкиваться от оптимальной нагрузки, распределенной на конкретный грунт, рассчитанной специально для плитных фундаментов. Теория и практика использования плитных фундаментов доказала, что если фактическая нагрузка не отличается от оптимальных значений более чем на 20÷25%, то устойчивость здания, возведенного на таком фундаменте, гарантирована. Другими словами, можно избежать двух крайностей:
– Если система "плита + дом" будет слишком тяжелой (с учетом внешних и эксплуатационных нагрузок), то сохранится возможность постепенного оседания здания в грунт.
– Слишком низкая нагрузка также недопустима, так как даже небольшие колебания грунта повлияют на устойчивость здания.
Расчеты в калькуляторе основаны, прежде всего, на определении нагрузки, создаваемой зданием, за исключением фундаментной плиты. Затем это значение сравнивается с оптимальным, и полученная разница будет компенсирована массой монолитного фундамента. Зная плотность железобетона, легко перевести массу в объем, а затем, учитывая площадь поверхности плиты, получить оптимальную толщину.
Цены на цемент
цемент
- Все табличные значения, необходимые для расчетов, уже введены в программу.
- Пользователю будет предложено указать тип грунта на строительной площадке.
- Необходимо учесть площадь поверхности будущего перекрытия, чтобы несущий слой превышал периметр здания как минимум на 300÷500 мм.
- Затем вводятся параметры здания для расчета нагрузки, создаваемой зданием:
- Материал и общая площадь стен и перегородок за вычетом оконных и дверных проемов. Доступны два варианта ввода, например, внешние несущие стены и внутренние стены. Если один из вариантов не используется, поверхность стены отображается как "0".
- Материал и площадь пола, также в двух возможных вариантах. Нагрузка на пол уже учтена алгоритмом расчета.
- Площадь поверхности и тип кровельного покрытия. Нагрузка от стропил и теплоизоляции – уже учтена программой.

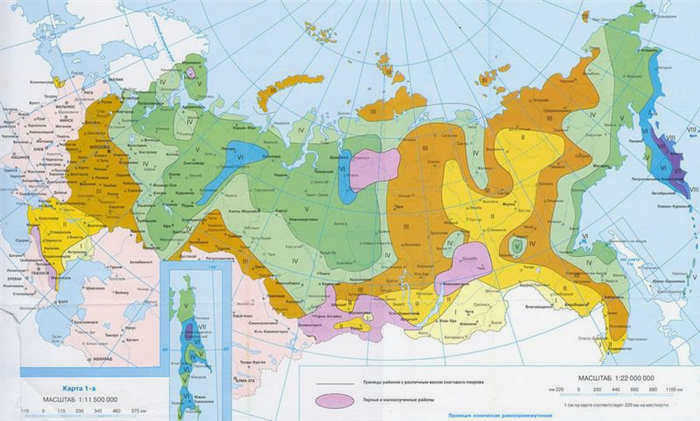

- Уклон крыши необходим для правильного расчета снеговой нагрузки. Кроме того, необходимо определить номер зоны для своего региона по карте ниже.
Предполагается, что у пользователя уже есть планы или хотя бы предварительные проекты размеров и материалов будущего здания. Необходимо будет рассчитать площадь – это несложно, особенно если применить несколько советов.
Как рассчитать площадь быстро и точно?
Ни у кого не возникает проблем с прямоугольником, но часто более сложные конфигурации стен, пола или крыши вызывают затруднения. Советуем вам ознакомиться с публикацией нашего портала о точных расчёты площади – В ней описана методология и приведены полезные калькуляторы.
