Бетонная стяжка не должна быть неровной. Чтобы тепло от нагревательной ленты не уходило через перекрытия в соседние квартиры, на пол необходимо уложить теплоизоляционную подложку (полипропилен) толщиной 3-4 мм, покрытую с одной стороны фольгой.
Максимальная и минимальная длина нагревательного кабеля
Если длина саморегулирующегося кабеля превышает максимальную.матрица греющего кабеля подвергается воздействию более высокой температуры, что связано с повышенным нагревом проводника кабеля, вызванным недопустимым протеканием тока. Этот процесс вызывает ускоренное старение матрицы, матрица перестает выдавать номинальную мощность, и нагревательный кабель становится непригодным для использования. Этот процесс усугубляется частыми холодными пусками, которые увеличивают протекающий ток в несколько раз.
Минимальная длина секции нигде не оговаривается, она не ограничена и может составлять всего 10-20 см.
Какова максимальная и минимальная длина нагревательных кабелей?
Таблица 1 – Максимальная длина поперечного сечения для кабеля Samreg
| 10 ° | 16 | 200 м | 135 м | 95 м | 65 м | 50 м |
| 20 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| 25 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| 32 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| 40 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| -10 ° | 16 | 180 м | 135 м | 90 м | 58 м | 45 м |
| 20 | 195 м | 135 м | 95 м | 75 м | 55 м | |
| 25 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| 32 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| 40 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| -20 ° | 16 | 150 м | 105 м | 70 м | 45 м | 35 м |
| 20 | 190 м | 135 м | 90 м | 70 м | 55 м | |
| 25 | 200 м | 135 м | 95 м | 70 м | 55 м | |
| 32 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| 40 | 200 м | 135 м | 95 м | 75 м | 55 м | |
| -40 ° | 16 | 95 м | 67 м | 48 м | 30 м | 25 м |
| 20 | 125 м | 90 м | 64 м | 55 м | 40 м | |
| 25 | 175 м | 125 м | 85 м | 64 м | 50 м | |
| 32 | 190 м | 135 м | 95 м | 75 м | 55 м | |
| 40 | 200 м | 135 м | 95 м | 75 м | 55 м |
Выбор мощности
- Спальня, гостиная – 110-160 Вт/м2 .
- Кухня, прихожая, коридоры – 150 – 160 Вт/м 2 .
- Ванная комната, туалет – 160 – 170 Вт/м 2 .
- Лоджия, балкон – 180 – 200 Вт/м 2 .

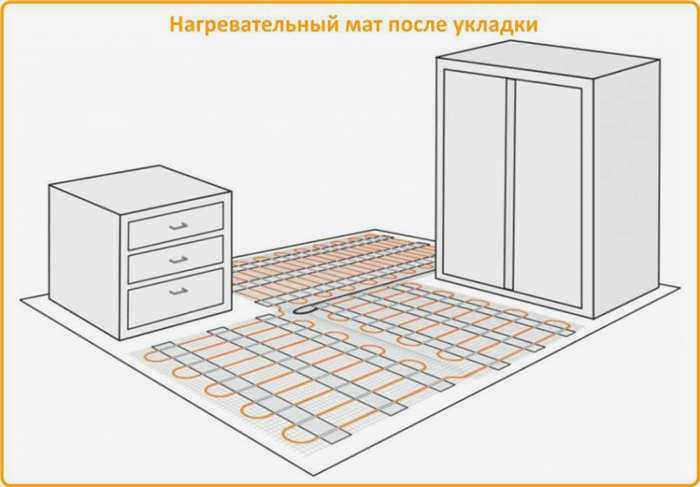

Если вы знаете общую площадь помещения, то из нее следует вычесть места, где стоят шкафы, диваны, холодильник, ванна, стиральная машина, плита, раковина и другие крупные предметы, которые не нужно обогревать.
- Во-первых, мебель портится (рассыхается) от постоянного нагрева снизу.
- Во-вторых, мебель, установленная сверху, препятствует передаче тепла в помещение, что представляет собой лишние расходы на электроэнергию.
- В-третьих, в помещениях с плохой теплопередачей греющий кабель будет постоянно перегреваться, что приведет к его поломке. Существуют некоторые виды кабеля, которые не боятся перегрева – например, Teprolux Profimat (который, кстати, имеет пожизненную гарантию).
- В-четвертых, если кабель из-за этого перегреется и выйдет из строя – случай будет считаться не гарантийным и в ремонте или замене будет отказано.
Расчет длины кабеля
Основным решающим фактором является не счетчик, а мощность. Зная общую мощность, легче рассчитать длину нагревательного кабеля для пола.
Для этого выберите в магазине кабель с нужной мощностью. Это может быть немного больше или меньше, но как можно ближе.
В нашем примере вы можете купить кабель длиной 25 метров и мощностью 600 Вт. Не стоит покупать слишком много, так как это приведет к перегреву.

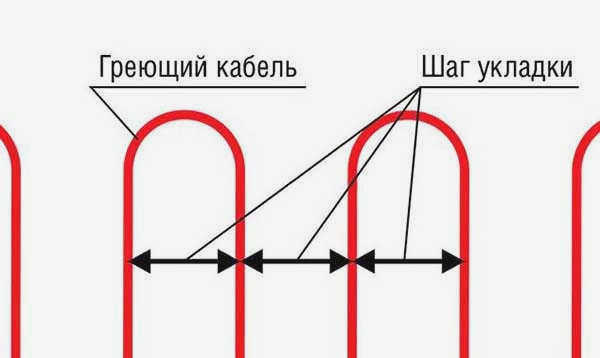

Далее определите длину шага установки:
(3 м 2 * 100) / 25 м = 12 см, где:
3 м 2 – отапливаемая площадь.
100 – константа.
25 м – длина кабеля.
12 см – шаг.
Кабель продается фиксированной длины, с разъемами на концах.
Его нельзя разрезать, отрезок кабеля должен быть уложен цельным.

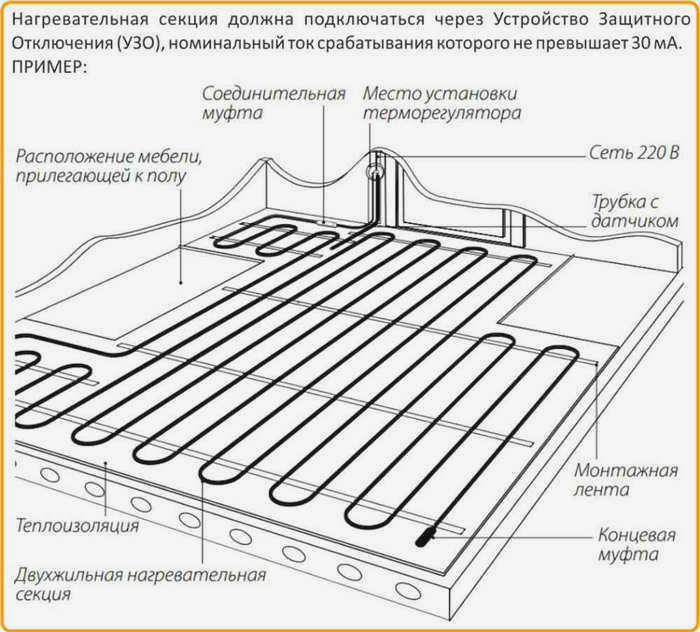

В дополнение к кабелю вам понадобятся термостат и датчик температуры пола – Они необходимы для управления включением/выключением кабельной секции.
Расчет длины кабеля
Основным решающим фактором является не метраж, а мощность. Зная общую мощность, легче рассчитать длину нагревательного кабеля для пола.
Для этого выберите в магазине кабель с нужной мощностью. Это может быть немного больше или меньше, но как можно ближе.
В нашем примере вы можете купить кабель длиной 25 метров и мощностью 600 Вт. Не стоит покупать слишком много, так как это приведет к перегреву.
Далее определите длину шага установки:
(3 м 2 * 100) / 25 м = 12 см, где:
3 м 2 – отапливаемая площадь.
100 – константа.
25 м – длина кабеля.
12 см – шаг.
Кабель продается определенной длины, с разъемами на концах.
Его нельзя резать, отрезок кабеля должен быть уложен одним куском.
В дополнение к кабелю вам понадобятся Термостат и датчик температуры пола – Они необходимы для управления включением/выключением кабельной секции.
Положительные особенности инфракрасного теплого пола

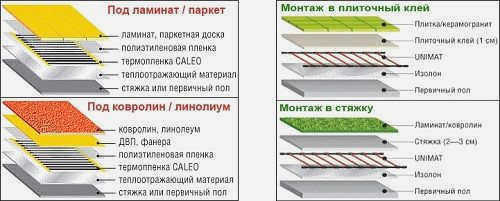

Современные инфракрасные конструкции пола имеют ряд несомненных преимуществ. Прежде всего, они характеризуются простотой и скоростью монтажа. В среднем на установку пола уходит менее двух часов. Они не требуют устройства стяжки. Такие полы легко укладываются под ковролин, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал покрытия очень долговечен.
По сравнению с другими видами напольного отопления инфракрасная конструкция экономит много энергии. Кроме того, существует множество положительных физических свойств. Инфракрасные полы ионизируют воздух и устраняют различные неприятные запахи. Они совершенно не влияют на влажность воздуха и не пересушивают его.
Данный вид теплых полов может использоваться в качестве основного или дополнительного источника отопления в домах и квартирах. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. В случае дополнительного отопления покрывается любая площадь, в среднем это значение составляет 30-50%. Инфракрасный пол устанавливается в проходах по всей поверхности, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по мере необходимости, в свободных пространствах.
Расчет длины кабеля и расстояния между укладками
Для того чтобы определить длину нагревательного кабеля, необходимо учесть некоторые особенности:
- Производители предлагают кабели фиксированной длины и различной мощности (от 9 до 20 Вт на погонный метр);
- Чтобы радиатор мог отдавать тепло и не вгрызался в пол, контур нельзя прокладывать под стационарной мебелью и приборами без ножек;
- При прокладке в ванной комнате или на балконе кабель должен быть проложен с запасом 15-20%.

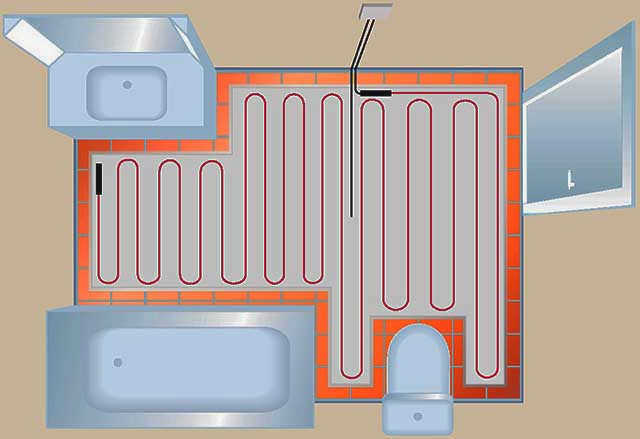

Прокладка резистивного кабеля в ванной комнате
Выяснив, сколько тепловой энергии необходимо для обогрева конкретного помещения, произведите расчет электрического теплого пола в соответствии с инструкцией:
- Выберите кабель из каталога, исходя из полученной ранее тепловой мощности, и добавьте запас в 15%. Запишите общую длину воздуховода.
- Нарисуйте масштабный чертеж помещения на бумаге.
- Расположите на эскизе мебель и приборы, которые находятся близко к полу и мешают нормальной теплопередаче. Отметьте фактические размеры шкафов, стиральных машин и другого оборудования.
- Вычтите из общей площади пространство, занимаемое мебелью. Задача состоит в том, чтобы поместить выбранный из каталога нагревательный кабель в свободное пространство.
- Разделите оставшееся пространство на длину кабельного нагревателя – вы получите масштаб в метрах.
Правила укладки отличаются в жилых и вспомогательных помещениях. Например, в гостиной или спальне первый нагревательный кабель должен находиться на расстоянии 10 см от мебели. В ванных комнатах или на балконах кабель следует прокладывать рядом со шкафами и сантехническими приборами, чтобы не беспокоиться о перепадах температуры на полу. Убедитесь, что этот аспект учтен на этапе планирования. Смотрите видео, чтобы узнать больше:
Объяснение расчета длины греющего кабеля

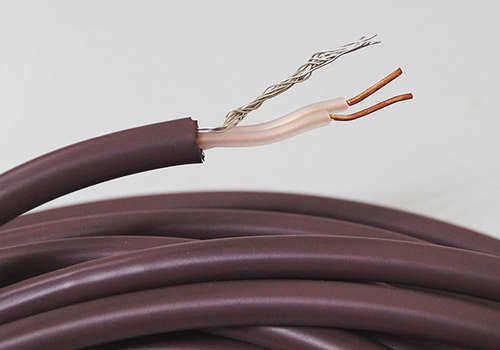

Все нагревательные кабели имеют свою теплоотдачу, которая показывает, сколько тепловой энергии они могут выделять во время работы. Обычно она выражается в ваттах на единицу длины (Вт/ погонный метр). Этот параметр всегда указывается в паспорте изделия.
При практическом применении электрического напольного отопления обычно используются стандартизированные значения тепла на единицу площади. Эти значения варьируются и зависят от
- характера работы отопительной системы (будет ли она единственным источником тепла или ее назначение заключается только в улучшении теплового комфорта в помещении),
- расположения помещения (находится ли оно под землей, в неотапливаемом или отапливаемом помещении).
Все эти зависимости учтены в предлагаемом калькуляторе.
Осталось определить площадь поверхности. Никогда не планируйте прокладывать кабель там, где будет стоять мебель или бытовая техника. Обеспечьте зазор не менее 50 мм от стен и не менее 100 мм от радиатора или даже проходящего стояка отопления. Целесообразно заранее составить схему участка, где будет проложен греющий кабель, чтобы легче было определить обогреваемую площадь.
Сам расчет даст рекомендуемую длину греющего кабеля, которую можно использовать для выбора в магазине подходящей модели с наиболее близкими линейными характеристиками.
После того как длина определена, можно приступать к следующим шагам Для расчета уклона при укладке греющего кабеля – для этого также имеется калькулятор греющего кабеля.
Цены на греющий кабель
греющий кабель
Электрический теплый пол: теория и практика
Монтаж этого типа системы отопления, хотя и не так прост, но все же вполне выполним самостоятельно. Для получения более подробной информации о планировании и практической установке электрического "теплого пола" – в специальной публикации нашего портала.
