Существуют различные типы и виды ПРА для управления электродвигателями в зависимости от типа применения, окружающей среды и номинальной мощности. Контакторы используются для легкого запуска и низкой мощности двигателя, контакторы – для высокой мощности и специальных тяжелых условий эксплуатации. Устройства плавного пуска устанавливаются для обеспечения мягкой работы подключенных двигателей и снижения пускового момента. Преобразователи частоты используются для управления параметрами электродвигателя, см. рисунок 1.
Софтстартеры предназначены для плавного пуска и остановки трехфазных двигателей, уменьшая пусковой ток и устраняя возможные негативные последствия высокого пускового момента. Практика эксплуатации электроприводов показывает, что трехфазные асинхронные двигатели испытывают наибольшие механические и электрические перегрузки при пуске (разгоне) и остановке (торможении). Такие перегрузки резко сокращают срок службы двигателя, что увеличивает затраты на ремонт и замену оборудования.
Для увеличения срока службы двигателей целесообразно использовать устройства плавного пуска и торможения, которые позволяют плавно увеличивать и уменьшать напряжение питания двигателя, что исключает скачки тока при пуске и остановке, механические перенапряжения.

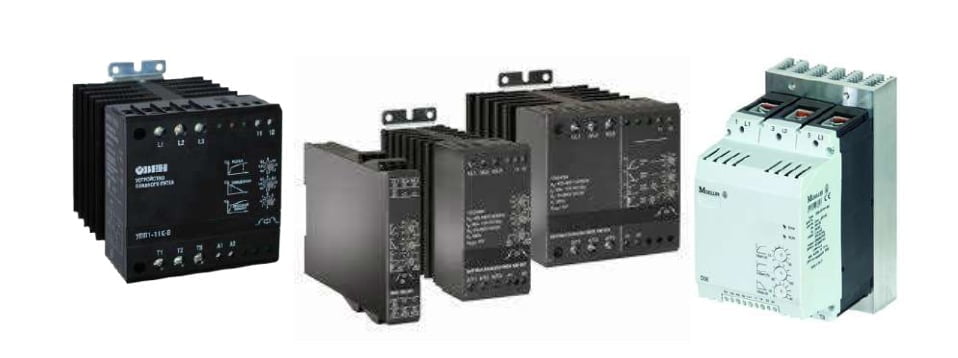

Рисунок 1. Софтстартеры от OVEN, Siemenes, Moeller
Цифровое управление плавным пуском обеспечивает точную настройку и простоту установки. Благодаря регулируемому пусковому моменту и уникальной функции “импульсного пуска”, устройство плавного пуска может использоваться в широком диапазоне приложений и предназначено для управления трехфазными асинхронными двигателями мощностью от 0,25 до 1200 кВт, с номинальным напряжением 400 В и токами от 21А до 1600А. Диапазон выбора устройств плавного пуска по мощности, току и напряжению очень широк.
Например, устройство плавного пуска OVEN UPP1 рекомендуется для использования на оборудовании мощностью до 11 кВт. Таблица 1: конвейеры, вентиляторы, насосы, компрессоры.
Преимущества ОВЕН УПП1:
- Плавный пуск двигателя (0,4…10 сек.).
- Мягкая остановка двигателя (0,4…10 сек.).
- Регулируемый пусковой момент.
- Импульсный пуск для запуска высоконагруженных двигателей.
- Прочный компактный корпус.
- Монтаж на DIN-рейку.
- Широкий диапазон температур -5…+40°C.
Таблица 1. Номинальные токи двигателей в различных исполнениях UPP1
Тип | Максимальная мощность | Максимальный ток двигателя | Напряжение от |
PPP1-1K5-V | 1,5 кВт | Z A | 400 – 415 В |
PPP1-7K5-V | 7,5 кВт | 15 А | 400 – 480 В |
PPP1-11K-V | 11 кВт | 25 А | 400 – 480 В |
Электромагнитные пускатели и контакторы широко используются в промышленности. Пускатели и контакторы могут использоваться для управления электрической нагрузкой, т.е. для включения и выключения, а также для организации цепи дистанционного запуска (выключения) не только двигателя, но и технологического оборудования Рис. 2.
Блокировка вентилятора с устройствами также осуществляется с помощью электромагнитных пускателей и контакторов.
Рисунок 2. Пускатели, контакторы, ПКУ
Что следует учитывать при выборе пускателей и контакторов?
- Текущий рейтинг.
- Напряжение катушки.
- Наличие теплового реле.
- Степень защиты. Пускатели для внутреннего применения (контакторы) могут иметь класс защиты IP00 или IP20. В производственных цехах IP54.
- Наличие вспомогательных контактов.
В нормальных условиях достаточно одного контакта. Если есть необходимость контролировать другой процесс, можно предусмотреть дополнительную контактную приставку. Можно закрепить контакты до 4.
Разницы между пускателями и контакторами нет, возможно, только в конструкции: и те, и другие выпускаются для малых и больших токов, с тепловым реле или без него и с различными степенями защиты.
Контакторы используются для управления мощным электродвигателем, хотя и на тех, которые уже имеют устройство плавного пуска или имеют особый режим работы (частые пуски и остановки). Контактор рассчитан на более тяжелые условия эксплуатации.
Магнитный пускатель – это низковольтное коммутационное устройство, предназначенное для дистанционного управления различными потребителями электроэнергии в сети с напряжением до 1000 В.
Магнитный пускатель представляет собой модифицированный контактор. В отличие от контактора, пускатель оснащен дополнительными аксессуарами: тепловым реле, дополнительной контактной группой или выключателем для запуска электродвигателя. Магнитные пускатели классифицируются в зависимости от: назначения (необратимые, реверсивные), наличия или отсутствия тепловых реле и кнопок управления, степени защиты от воздействия окружающей среды, уровня коммутируемого тока и рабочего напряжения катушки.
Замыкание контактов цепи питания осуществляется с помощью контактора – аппарата, в котором группа контактных пластин, сблокированных с якорем электромагнитного реле, замыкается неподвижными контактами, соединенными с входными и выходными клеммами подключения питающего напряжения и линиями нагрузки, рисунок 3.

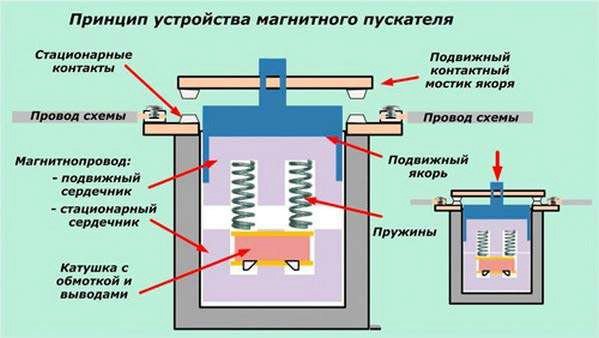

Рисунок 3. Принцип работы магнитного контактора
Таким образом, малые токи в катушке электромагнитного реле и сигналы управления малым током позволяют коммутировать сильноточные цепи больших нагрузок.
Управление нагрузкой осуществляется путем прямого подключения нагрузки через главные контакты пускателя. Магнитные пускатели чаще всего используются для запуска асинхронных двигателей с короткозамкнутым ротором с промышленным номинальным напряжением 220/380 В. В случае двигателей 380/660 В, которые встречаются реже, необходимо выбрать пускатель с соответствующим напряжением.
Управляющий сигнал подается на соленоид стартера, что приводит к замыканию главных контактов. Большинство пускателей оснащены защитой от максимальной перегрузки недопустимой продолжительности и защитой от сверхтока в случае обрыва одной фазы. Магнитные пускатели также обеспечивают минимальную защиту в случае падения напряжения в сети на 30-35% от номинального значения. Защита от токов короткого замыкания не предусмотрена. Пускатели также делятся в зависимости от их размера, который относится к току нагрузки, который пускатель способен включать и выключать своими главными контактами:
Таблица 2. Количество стартеров по текущему
Размер | O | I | II | III | IV | V | VI |
Inom | 6,3 А | 10 А | 25 А | 40 А | 63 А | 100 А | 160 А |
Сравнение тока подключенной нагрузки с номинальным током коммутационного аппарата условно градуируется по значениям, соответствующим номинальному току аппарата. Таблица 3 по номинальным значениям и токам приведена ниже. Если вы используете эту таблицу, вы можете выбрать правильный пускатель в зависимости от тока или мощности, преобразовав формулу.
Таблица 3. Выбор стартера по параметрам
Рисунок 4. Магнитные пускатели PML
При выборе магнитных пускателей Рисунок 4 важно учитывать режим работы, который определяется характером коммутируемой нагрузки:
- AC-1, только активная или слегка индуктивная нагрузка;
- AC-3, запуск и отключение двигателя при вращении;
- AC-4, пуск двигателя при высокой нагрузке, отключение при низкой скорости и неподвижном роторе, а также торможение противотоком.
Для характеристики коммутационной способности контакторов и пускателей переменного тока стандартно установлены четыре категории применения: AC1, AC2, AC3, AC4. Каждая категория применения характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний и другими параметрами, определенными ГОСТ Р 50030.4.1-2002.
При выборе стартера необходимо обратить внимание на класс износостойкости, т.е. сколько раз стартер эксплуатировался. Этот параметр особенно важен, если устройство предназначено для коммутационных приемников, работающих в режиме частого включения и выключения.
Износостойкость выключателя – эта характеристика определяет количество переключений, гарантированное производителем. Существует 3 класса износостойкости: A, B и C. Класс А является наивысшим и гарантирует от 1,5 до 4 миллионов циклов срабатывания магнитного пускателя.
Модели класса B имеют гарантию от 0,63 до 1,5 млн. циклов. Самый низкий имеет число циклов переключения от 0,1 до 0,5 млн.
Механическая износостойкость, не менее важная характеристика, которая указывает на количество циклов переключенияСуществует 3 класса износа: A, B и C. Класс А является наивысшим и гарантирует от 1,5 до 4 миллионов циклов срабатывания магнитного пускателя.
Модели класса B имеют гарантию от 0,63 до 1,5 млн. циклов. Самый низкий имеет число циклов переключения от 0,1 до 0,5 млн.Механическая износостойкость, не менее важная характеристика, определяет количество циклов, после которых устройство включалось и выключалось без ремонта или замены деталей. В этом случае включение и выключение должно происходить без нагрузки (когда в цепи нет тока). Механическая прочность может составлять от 3 до 20 миллионов циклов переключения.
Количество столбов . Трехполюсные устройства используются для питания трехфазных электродвигателей. Это наиболее распространенная конструкция. Однако существует ряд ситуаций, когда необходимо выбрать другое количество полюсов, например, когда нагрузкой являются цепи освещения или электронагреватели.
Рисунок 5. Пускатели с количеством полюсов
Номинальное напряжение катушки
- . Магнитные пускатели, используемые в цепях управления электрооборудованием, лучше всего использовать с катушками на то же напряжение, что и коммутируемая нагрузка.
- По этой причине наиболее распространены версии с катушкой на 220 или 380 В. Для различных типов автоматических цепей по разным причинам может потребоваться использование катушек управления с другим уровнем напряжения. Это связано с использованием в этих схемах реле, датчиков и других компонентов, рассчитанных на определенное напряжение питания. Рабочее (коммутационное) напряжение катушки реле, примите эти значения:
ПЕРЕМЕННОГО ТОКА: 24; 36; 42; 110; 220; 380 В.Постоянный: 24V.
Количество и характеристики вспомогательных контактов . Помимо главных силовых контактов, которые коммутируют основные цепи нагрузки, магнитные пускатели оснащены вспомогательными контактами, которые срабатывают синхронно с главными контактами на рис. 6. Эти контакты предназначены для коммутации цепей управления, блокировок, питания сигнальных ламп, катушек реле и других вспомогательных устройств. Вспомогательные контакты могут быть двух типов – нормально разомкнутые (НО), (NO) и нормально замкнутые (НЗ), (NC).
Рисунок 6.
Нормально разомкнутые и нормально замкнутые контакты
Первые открыты, когда катушка управления обесточена, и закрыты, когда катушка находится под напряжением, вторые – наоборот. Необходимость в определенном количестве вспомогательных контактов зависит от схемы, в которой используется устройство.Например, для простого двухкнопочного управления машиной достаточно выбрать одну пару вспомогательных нормально разомкнутых контактов, которые будут поднимать катушку управления при нажатии кнопки “Пуск”. Существуют закрытые версии магнитных пускателей с кнопками пуска и останова на корпусе. Если необходимо сигнализировать о состоянии машины, выбирайте пускатель с двумя дополнительными парами контактов. Нормально замкнутые контакты подают сигнал на индикатор “выключено”, а нормально разомкнутые контакты – на индикатор “включено”.
Реверсивный переключатель. Если вы должны выбрать магнитный пускатель для управления реверсивным двигателем, отдайте предпочтение реверсивной модели с двумя отдельными пускателями в корпусе, соединенными друг с другом.
Наличие защиты
- . В базовом исполнении магнитный пускатель не оснащен защитой для подключенных электрических устройств. Класс защиты с тепловым реле, поставляется в качестве опции и может быть выбран на основе требуемых характеристик.
- Классы защиты, например
- IP00 – открытые, устанавливаются в отапливаемых помещениях в закрытых электрических коробках, защищенных от попадания инородных тел, воды и пыли;
IP40 – изготовлен в корпусе, используется внутри помещений в неотапливаемых помещениях, где в воздухе мало пыли и исключено попадание воды внутрь устройства;
IP54 – выполнен в корпусе, используется в помещениях и на открытом воздухе в местах, защищенных от осадков и прямых солнечных лучей.
(1)
Помимо перечисленных выше критериев, необходимо выбрать соответствующее климатическое исполнение и степень защиты IP изделия. Методология такая же, как и для всех электроприборов. Например, если пускатель должен быть установлен в защищенном шкафу, можно выбрать степень защиты IP20. В случае неблагоприятных условий монтажа (высокая запыленность, влажность и т.д.) мы рекомендуем выбирать магнитный пускатель в корпусе с защитой IP54 или IP65.
(2)
Расчеты для выбора пускателя в зависимости от параметров двигателя и для более детального выбора начинаются с паспорта подключаемого электроприбора и применяются следующие формулы, основанные на потребляемой мощности:
где P – мощность нагрузки (Вт); cosφ – коэффициент мощности; η – КПД двигателя (%); U – напряжение сети 380 (В).
где k – коэффициент умножения пускового тока.Пусковой ток – это суммарный ток короткого замыкания, который состоит из трех составляющих и определяется по формуле:Р
(3)
ном
= 3,7 кВт = 3700 Вт;
Определите номинальный ток по формуле (1):Определите пусковой ток по формуле (2):Обратите внимание, что номинальный ток Iп магнитного пускателя. В режиме AC-3 это устройство запускается при токе, в шесть раз превышающем номинальный. I
max=6- In.Убедитесь, что стартер с In = 10А, выбирается методом, при котором максимальный ток контактора должен быть больше, чем пусковой ток двигателя Imax.
> I
запустить
(4)
Определите пусковой ток по формуле (3):
Определите номинальный установочный ток теплового реле. Для лучшего согласования перегрузочной способности двигателя и защитных (время-токовых) характеристик реле номинальный установочный ток выбирается на 15÷20% больше номинального тока двигателя, т.е. Iст.ном. Поскольку тепловое реле выбранного выше пускателя может быть оснащено тепловыми элементами с различными номинальными токами, необходимо выбрать тепловой элемент с номинальным током, наиболее близким к рассчитанному значению Iст.ном, чтобы проверить, что значение Iст.ном находится в пределах диапазона настройки реле.
Таблица 4. Выбор контактора в зависимости от номинального тока
Таблица 5. Выбор теплового релеВыбранные таким образом параметры реле вызовут отключение двигателя, например, при 1,3Iном – в течение не более 10-20 мин, а в случае превышения тока на 10I
ном
– за время, не превышающее 2÷5 с.
Как выбрать магнитный пускатель и автоматический выключатель для асинхронного двигателя?
Примеры показывают, как выбрать магнитный пускатель для управления электродвигателем и автоматический выключатель для защиты электродвигателя от тока короткого замыкания и перегрузки.
Содержание статьи
Контакторы и магнитные пускатели используются для пуска, реверсирования и принудительной остановки асинхронных электродвигателей. От правильного выбора распределительного устройства зависит надежность всей системы, а также электробезопасность обслуживающего персонала.
Выбор пускателя со слишком высоким током коммутации приведет к увеличению финансовых затрат, и он будет издавать более громкий шум при коммутации, чем пускатель малого размера. Пускатели с недостаточной коммутационной способностью не прослужат долго, будут нагреваться и обгорать клеммы и контакты. В результате сопротивление контакта будет увеличиваться до тех пор, пока контакт не выйдет из строя полностью, что приведет к преждевременной замене устройства.
Автоматические выключатели также должны быть правильно подобраны по размеру, особенно для запуска тяжелых двигателей. Если автоматический выключатель слишком чувствителен, он сработает при запуске, а при превышении тока он может не сработать в аварийной ситуации и повредить кабель, обмотку двигателя и даже вызвать пожар.
Запуск двигателя сопровождается повышенным током в период разгона до номинальной скорости, а если возникает перегрузка и нет мощности для вращения исполнительных механизмов, скорость может снижаться за счет более высоких токов, пока запуск вообще не произойдет. И наоборот, если мощность двигателя избыточна, потребляемый ток будет ниже номинального.
Эти причины обуславливают необходимость выбора соответствующей пусковой и защитной аппаратуры в виде магнитных пускателей, контакторов, тепловых реле и автоматических выключателей.
Перед магнитным пускателем установлены автоматические выключатели для полного обесточивания системы в случае необходимости, как в цепи питания, так и в цепи управления (питание соленоида).
Вместо автоматических выключателей можно использовать плавкие вставки или предохранители, но эти решения сейчас менее распространены, чем раньше. Это усложняет техническое обслуживание и делает необходимым иметь в запасе хотя бы один комплект предохранителей.
Выбор магнитного пускателя
Магнитные пускатели выпускаются в диапазоне номиналов тока 6,3 – 10 – 25 – 40 – 63 – 100 – 160 – 250. Интересно, что разброс номиналов соответствует золотому сечению. Ему соответствуют и стандартные значения сечения проводов. Подробнее об этой теме вы можете прочитать здесь: Какова взаимосвязь между сечением провода и поголовьем кроликов?
Схема магнитного кардиостимулятора PML:
Часто магнитные пускатели делятся не по току, а по величине от 0 до 7. Чем больше ток (или величина пускателя), тем больше размеры и площадь контакта (0 – 6, 3, 1 – 10, 2 – 25, 3 – 40 и т.д.). Опытный электрик может определить приблизительный коммутируемый ток и напряжение, исходя из размеров корпуса, конструкции дугогасительного устройства и размеров контактной площадки.
Однако только потому, что номинальный ток пускателя соответствует номинальному току двигателя, это не означает, что их можно использовать в паре. Если существует такое понятие, как категория применения, то она характеризует принцип работы распределительного устройства, частоту и условия коммутации. Другими словами, это способность проводить пусковые токи. Пусковые токи асинхронного двигателя могут превышать номинальный ток до 10 раз, в зависимости от условий пуска, напряжения сети и других факторов.
Категории приложений определяются по: “Номер категории AC”. Ниже приведена таблица с указанием значений и категорий применения магнитных пускателей.
Из него нас интересует строка “AC-3 – управление двигателями с короткозамкнутым ротором (пуск, отключение без предварительной остановки)”. Отсюда ясно, что распределительные устройства этой категории предназначены для запуска и остановки двигателей. Они сконструированы таким образом, чтобы выдерживать прямой запуск.
Следующий шаг – определение номинального тока стартера. Для этого нам необходимо знать технические характеристики переключаемого двигателя, а именно:
cos F – коэффициент мощности,
P – номинальная мощность двигателя;
U – рабочее напряжение (коммутируемое напряжение);
Тогда номинальный ток стартера составляет:
Для быстрых расчетов иногда используется другой метод, при котором мощность двигателя умножается на 2 для получения номинального тока (приблизительно).
Следующий шаг – определение пускового тока, который в справочниках обозначается как “k” или “In/In”. Это множитель или отношение пускового тока к номинальному току. Он показывает, насколько пусковой ток превышает номинальный ток.
Пускатель с категорией использования АС-3 может включать ток, в 5-7 раз превышающий номинальный, как я продемонстрирую в следующих расчетах.
Выбор стартера
Допустим, у нас есть асинхронный двигатель мощностью 2,2 кВт типа 4АМ100L6У3. На его шильдике указан КПД 81,0%, коэффициент мощности 0,73, я нашел его технические данные в интернете, чтобы узнать коэффициент умножения пускового тока, и оказалось, что он равен 5,5.
Быстрый способ: IH=2,2*2 = 4,4A
2-й сложный способ: IOOM=2200/(380*0,81*0,73*1,73)=5,6A
Результаты этих расчетов дали более высокий ток.
Теперь считайте пусковой ток: IOP=5.6*5.5=30.8A
Выберите пускатель с номинальным током более 5,6 А, с категорией применения AC-3. По результатам исследования рынка подходит пускатель PME 111 10A с тепловым реле.
Выбор автоматического выключателя
Автоматический выключатель может срабатывать при запуске двигателя или задерживаться, когда потребляемый ток значительно превышает максимальный ток. В автоматическом выключателе за защиту отвечают два устройства:
1) электромагнитное высвобождение. Это срабатывает при пиковой перегрузке по току. Этот ток варьируется в зависимости от типа автоматического выключателя.
(2) Тепловое высвобождение. Срабатывает при кратковременном превышении номинального тока.
Номинальный ток двигателя составляет 5,6 А, поэтому нам нужен выключатель как минимум с таким значением. Тип предохранителя указывает на предел пикового сверхтока:
тип D – 10-50 раз.
Виды защиты автоматических выключателей характеристики
Пример выбора автоматического выключателя
Поскольку наш пусковой ток в 5,5 раз превышает номинальный ток, это означает, что подходят автоматические выключатели типов C и D. Например, автоматический выключатель EZ9F34306 Schneider Easy9 имеет номинальную нагрузку 6 A, а его тип C допускает пусковые токи до 60 A.
Но такой автоматический выключатель будет работать в своих пределах, и фактический ток настройки может быть меньше 5,5, поскольку тип С находится в диапазоне 5-10, необходим запас по току не менее 20%.
Поэтому лучше установить автоматический выключатель на такой же ток или чуть больший, но типа D, например, IEK 6-8A BA47-29.
Или 10A тип C, например, PL4-C10/3 Moeller / Eaton
Требования к автоматическому выключателю заключаются в том, что он должен стабильно выдерживать номинальный ток и не срабатывать при включении. Если двигатель будет эксплуатироваться часто, лучше использовать автоматический выключатель типа D, так как он менее чувствителен к скачкам тока.
Принципы выбора другого электрооборудования:
Обслуживание и ремонт электрических аппаратов:
Приложение
Для защиты силового кабеля необходим миниатюрный автоматический выключатель, а в случае длительного запуска двигателя или заклинивания вала предпочтительна тепловая защита. Магнитный пускатель должен выдерживать как напряжение, так и ток, который он будет коммутировать.
Двигатель должен быть в хорошем состоянии, без повреждений обмотки, а вал должен свободно вращаться. Если двигатель будет работать под нагрузкой, лучше использовать распределительные устройства с запасом до 2 раз, чтобы снизить риск преждевременного обгорания контактов и ложного срабатывания автоматического выключателя.
Силовой кабель должен соответствовать номинальному току с учетом пусковых токов, а также типа подключения кабеля (использование муфт, наконечников, клемм и т.д.). Все соединения должны быть в хорошем состоянии – без окислов, углеродных отложений и других механических повреждений, которые могут уменьшить площадь контакта.
Выбор защитного выключателя двигателя и контактора в соответствии с номиналом двигателя
Используйте информацию в таблице ниже для выбора защитного выключателя двигателя и соответствующего контактора на основе номинала трехфазного двигателя (или номинального тока). Под таблицей приведены ответы на вопросы. В таблице указано наличие товара: зеленый – на складе, синий – в ожидании, серый – под заказ.
Как выбрать автоматический выключатель для защиты двигателя:
1. номинальный ток автоматического выключателя должен быть больше или равен номинальному току электродвигателя. 2. пусковой ток двигателя обычно в 7 раз превышает номинальный ток (точное значение для данного двигателя указано в паспорте). От. автоматический выключатель не может сработать при запуске двигателя, необходимо убедиться, что значение в графе “мгновенный ток срабатывания при коротком замыкании” больше пускового тока на некоторый запас. Пусковой ток для этих величин рассчитывается по формуле ИНОМ*КРАТН*КОЭФгде Inom – номинальный ток двигателя, KRATN – коэффициент умножения пускового тока электродвигателя,
COEF
– поправочный коэффициент на отклонение пускового тока от номинального, изменение напряжения (мы принимаем 1,4). 3.3. номинальный ток выключателя должен быть меньше предельного тока кабеля, используемого для подключения электродвигателя.
Пример Возьмем двигатель АИР90L4 мощностью 2,2 кВт, в сертификате указано: номинальный ток In (треугольник/звезда) (220/380В) = 8,91А / 5,16А; коэффициент пускового тока In/In=6,8. Номинальный ток двигателя (5.16А) используется для выбора автоматического устройства защиты двигателя. M4-32T-6.
при номинальном токе 6АПроверим: начальный ток 5,16*6,8*1,4=. 49,12А.
не превышает “мгновенный ток отключения при коротком замыкании”, равный
78А
Это гарантирует, что автоматический выключатель не сработает при запуске двигателя.
Поэтому автоматический выключатель подходит для защиты конкретного двигателя.
ВОПРОСЫ И ОТВЕТЫ:
В: В каких случаях срабатывает автоматический выключатель M4?
О: Автоматические выключатели M4 оснащены: 1. биметаллический тепловой выключатель, который срабатывает в соответствии с номинальным током двигателя (устанавливается контроллером на передней панели), этот выключатель инертен и срабатывает тем быстрее, чем выше ток. 2. моментальным электромагнитным выключателем, который срабатывает в случае короткого замыкания, порог срабатывания в 13 раз превышает номинал выключателя, предотвращая ложное срабатывание при запуске двигателя.Вопрос: В чем разница между M4-32T… и M4-32R.A: M4-32T.T выключатели имеют кнопочные выключатели, в то время как M4-32
R
оснащен поворотным переключателем. Вопрос: Для каких условий эксплуатации предназначены защитные выключатели двигателя M4?Автоматические выключатели M4 подходят для всех климатических условий. Во избежание ложных срабатываний рекомендуется не обдувать выключатели свежим или холодным воздухом (из системы кондиционирования). Автоматические выключатели M4 предназначены для использования в закрытых помещениях при нормальных условиях (т.е. без пыли, коррозийных паров или вредных газов). Для использования в помещениях с ненормальными условиями эксплуатации следует использовать защитный корпус IP65, например, M4 32R PFH4 (серый) или
M4 32R PFHN4
(красный/желтый).
В: Где я могу найти информацию о принадлежностях для моторных выключателей M4?
О: См. раздел АКСЕССУАРЫ ДЛЯ МОТОРОВ BENEDICT? (вспомогательные единицы. (например, контакты, контакты сигнализации отключения, отключение при пониженном напряжении, независимое отключение, перемычки и т.д.).
В: На какое конкретное значение должен быть настроен защитный выключатель двигателя?
О: Настройка выключателя должна быть установлена на значение номинального рабочего тока электродвигателя, указанного на заводской табличке (паспорте).
В: Можно ли использовать защиту двигателя M4 для однофазных двигателей?
О: Да, это возможно. В этом случае выполните подключение в соответствии с чертежом: В: Какую защиту обеспечивают автоматические выключатели M4?
1. защита при возникновении токов короткого замыкания. Немедленное отключение в случае короткого замыкания в нагрузке обеспечивает отключение нагрузки от сети, тем самым предотвращая дополнительные повреждения из-за высоких токов. Миниатюрные автоматические выключатели M4 имеют отключающую способность 50 кА и 100 кА, что при напряжении 380-400 В переменного тока является очень хорошей защитой, поскольку более высокие токи обычно не возникают в местах установки этого оборудования. Как правило, использование предохранителей не требуется, но предохранители могут быть дополнительно установлены в случаях, когда ток короткого замыкания в месте установки оборудования может превысить номинальную отключающую способность автоматического выключателя.
2 Защита двигателя. Характеристики отключения автоматических выключателей M4 специально разработаны для защиты трехфазных двигателей. Поэтому автоматические выключатели защиты двигателя могут также называться ручными пускателями двигателя. Номинальный ток защищаемого двигателя можно выбрать с помощью ручки на передней панели устройства.
3 Защита сети.
Выключатели защиты двигателя M4 также обеспечивают защиту сети. Они соответствуют требованиям ГОСТ IEC 60947-3-2016 (Разъединители, выключатели-разъединители, изолирующие выключатели и их комбинации с предохранителями) и ГОСТ IEC 60947-2-2014 (Низковольтные распределительные устройства и устройства управления). Согласно ГОСТ Р МЭК 60204-1-2007, эти автоматические выключатели могут использоваться в качестве основных или аварийных (обратите внимание, что при использовании аксессуаров для разъемов дверей требования к изоляции не выполняются).
Характеристики срабатывания автоматических выключателей двигателей M4:
I – Кривая показывает средний рабочий ток при 20°C, если устройство было полностью охлаждено перед началом работы.
II – Кривая показывает мгновенные характеристики электромагнитного расцепителя (отключение при коротком замыкании).
Онлайн-расчет пускателя двигателя (контактора)Данный онлайн-калькулятор позволяет рассчитать номинальный ток пускателя (контактора) для однофазного или трехфазного электродвигателя по мощности.
Внимание:
- Расчет ведется для стартеров коммунальной категории АС-3. Инструкции по использованию калькулятора пускателя (контактора):Выберите тип электродвигателя: однофазный – Однофазный, подключенный к сети 220 В, или
- Трехфазный – Трехфазное подключение до 380 В.Введите номинальную мощность электродвигателя
- в киловаттах для которого выбирается пускатель (контактор). Это значение берется из технического паспорта двигателя или определяется расчетным путем.Укажите режим запуска: “Легкий старт” – если двигатель запускается без нагрузки или с небольшой нагрузкой (например: вентилятор, наждак и т.д.); ” – если двигатель запускается без нагрузки или с небольшой нагрузкой (например: вентилятор, наждак и т.д.)
- Тяжелый стартТяжелая нагрузка” – если при запуске двигателя на его валу уже имеется большая нагрузка.Нажмите кнопку “
Рассчитать ” калькулятор определяет номинальный ток двигателя и выбирает следующий наибольший стандартный номинальный ток стартера.? Показался ли вам полезным этот онлайн-калькулятор? Или, может быть, вы
У меня все еще есть вопросы.Напишите нам в комментариях! Вы не нашли статью по интересующей вас теме электрические темы, которые вас интересуют?
