Для каждого региона страны существуют нормы СНиП, в которых указана минимальная мощность радиатора на квадратный метр площади помещения. Чтобы рассчитать точное значение в соответствии с этим стандартом, необходимо определить площадь помещения (a). Для этого нужно умножить ширину помещения на его длину.
Расчет количества секций радиатора: онлайн-калькулятор, инструкции

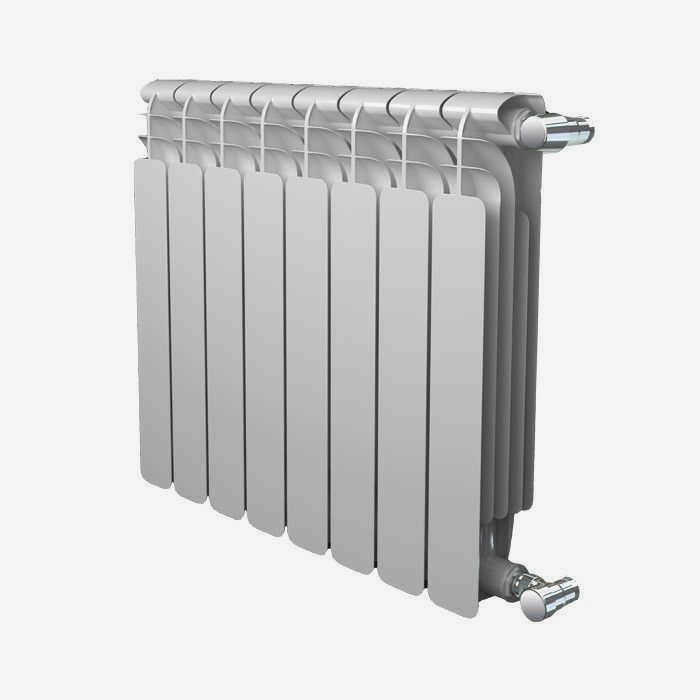

Биметаллические радиаторы приходят на смену старым чугунным радиаторам. Для того чтобы новые радиаторы работали эффективно, необходимо точно рассчитать нужное количество секций. Учитывайте площадь помещения, количество окон и теплоотдачу самой секции.
Для получения точного результата необходимо учесть следующие параметры:
- Климатические особенности региона, в котором расположено здание (уровень влажности, перепады температур);
- Параметры здания (материал, используемый для строительства, толщина и высота стен, количество внешних стен);
- размер и типы окон в помещении (жилое, нежилое).
При расчете биметаллических радиаторов берутся 2 основные величины: теплоотдача секции радиатора и теплопотери в помещении. Следует иметь в виду, что чаще всего тепловая мощность, указанная производителями в паспорте изделия, является максимальным значением, полученным в идеальных условиях. Фактическая мощность радиатора, установленного в помещении, будет ниже, поэтому для получения точных показаний необходимо произвести перерасчеты.
Простейший метод
При этом методе необходимо пересчитать количество установленных радиаторов и использовать его в качестве основы для замены нагревательных элементов.
Разница между теплоотдачей биметаллических и чугунных радиаторов не очень велика. Кроме того, со временем теплоотдача нового радиатора снижается по естественным причинам (загрязнение внутренних поверхностей радиатора), поэтому если старые компоненты системы отопления справлялись со своей задачей и в помещении было тепло, можно использовать эти цифры.
Однако, чтобы снизить материальные затраты и исключить риск промерзания помещения, стоит использовать формулы для достаточно точного расчета сечений.
Преимущества биметаллических радиаторов
Не секрет, что биметаллические радиаторы достаточно компактны и просты в установке – это один из лучших приборов для оснащения качественной и в то же время экономичной системы отопления.
Основные преимущества таких изделий заключаются в следующем:
- Длительный срок службы. Определить конкретный срок службы этих радиаторов достаточно сложно, но практически все производители дают гарантию качества на 20 лет, что немаловажно.
- Номинальная мощность биметаллических радиаторов. Если сравнивать такие изделия, например, с образцами из алюминия, то следует отметить, что только некоторые алюминиевые радиаторы могут обеспечить такую же мощность, как и биметаллические. Следовательно, расчет биметаллических радиаторов также более прост.

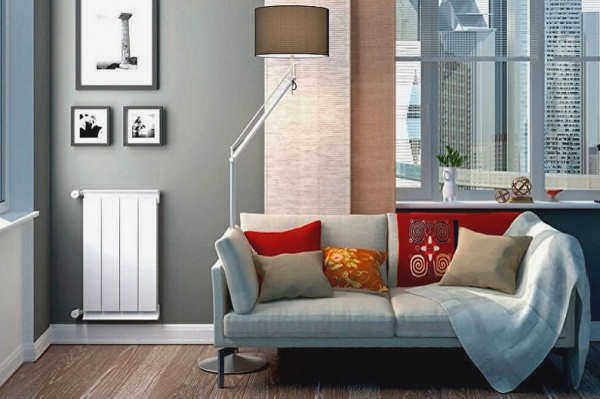

- Высокие эстетические качества. Такие радиаторы впишутся в любой интерьер, не нарушая его внешнего вида. Кроме того, размеры биметаллических радиаторов позволяют оборудованию не занимать много места и не доставлять неудобств владельцам.
Все эти преимущества способствуют тому, что данные радиаторы стали очень популярны среди потребителей и в настоящее время являются едва ли не самыми востребованными отопительными приборами.
Однако недостатком этих приборов является их стоимость. Модели биметаллических радиаторов стоят гораздо дороже, чем их аналоги из других, более простых материалов. Поэтому важно учитывать не только размер секций биметаллического радиатора, но и количество этих секций в приборе, чтобы уберечь себя от необходимости переплачивать значительную сумму денег. О том, как рассчитать биметаллические радиаторы отопления по количеству секций, следует рассказать более подробно (читайте: "Как правильно рассчитать количество радиаторов отопления, формула расчета").
Правила расчета количества секций биметаллических радиаторов отопления
Когда речь идет о таких отопительных приборах, как биметаллические радиаторы, расчет секций, безусловно, следует доверить профессионалам, имеющим опыт работы в этой области. Квалифицированные мастера точно и грамотно проведут все расчеты и помогут определить, какие образцы радиаторов лучше всего установить в том или ином помещении. Кроме того, профессиональные сотрудники смогут предоставить различные фотографии изделий и видеоролики их правильной установки.
При рассмотрении вопроса об установке такого оборудования, как биметаллические радиаторы, необходимо, чтобы при расчетах учитывались следующие факторы:
- толщина стен здания, в котором они будут установлены, и материал, из которого они изготовлены;
- типы окон, установленных в помещении
- наличие дополнительного отопления;
- стандартные климатические факторы (температура, влажность и т.д.);
- количество наружных стен
- высота этажа;
- общая площадь жилища.
Учет всех этих критериев позволит выполнить расчет грамотно и точно.
Расчет по объему помещения
Этот метод расчета предполагает вычисление размера радиатора исходя из объема помещения. Это означает, что мощность рассчитывается на м3. В стандартах СНиП указана минимальная мощность 41 Вт.
Чтобы рассчитать объем помещения, необходимо знать ширину, длину и высоту потолка. А именно, площадь поверхности, умноженную на высоту потолка.
Например, площадь составляет 16 м2 , а высота потолка – 2,7 метра:
Чтобы рассчитать необходимую мощность радиатора, нужно 43*41=1,771 W. Затем рассчитывается количество секций. Если мощность одной секции составляет 160 Вт, то формула выглядит следующим образом:
Однако существуют и другие значения, которые рассчитываются для различных особенностей расположения помещения или климатических условий региона. Например, если комната расположена в углу, то полученный результат необходимо умножить на коэффициент 1,3:
- 11,06*1,3=14,38, округлив до 15.
Если зима в регионе очень холодная (например, Крайний Север), то коэффициент равен 1,6:
- 11,06*1,6=17,69, округляется до 18.
Если расчет количества секций производится для частного дома, то, конечно, необходимо учитывать потери тепла в крыше, стенах и полу. В данном случае коэффициент равен 1,5:
- 11,06*1,5=16,59, округлим до 17.
Плановые расчеты
Более точный расчет может произвести квалифицированный специалист по проектированию системы отопления. В этом случае в формуле учитываются следующие параметры:
- Количество и качество окон, дверей, балконов и т.д.
- Материал стен и перегородок.
- Рельеф местности, на которой расположен дом, и расчеты в соответствии с кардинальными точками.
- Назначение помещения, например, кухня, спальня или кладовая.
- Способ расположения помещения, например, угловая или центральная комната, этажность и т.д.
- Объем помещения.
Специалисты рассчитывают все значения в соответствии с нормами СНиП по отоплению. Там указаны все размеры и коэффициенты. Специальные калькуляторы можно приобрести в магазинах, специализирующихся на отопительной технике. Продавцы-консультанты вводят все параметры и производят точные расчеты. И тут же, согласно всем полученным параметрам, можно выбрать нужную модель. Если секции большие, то есть имеют большую высоту, то их понадобится меньше, а если секции маленькие, то биметаллический радиатор будет достаточно широким.
Причины и этапы расчета
Маленькие радиаторы не смогут достаточно обогреть помещение, а лишние секции приведут к дополнительным расходам на отопление и неудобным шагам в квартире или загородном доме.
Поэтому перед покупкой и установкой биметаллических радиаторов следует произвести расчеты по стандартной формуле.
Подготовительные шаги для расчета количества секций биметаллического радиатора:
- Измерение площади и объема жилища;
- Подсчет элементов, влияющих на теплопотери (оконные проемы, двери, наружные стены, потолок, подвал, неизолированные кладовые);
- Определение фактической температуры одной секции – производитель биметаллических батарей указывает максимальную и минимальную температуру. В нашем случае это 180 W – которая достигается при центральном отоплении при максимальной нагрузке. Это значение используется в расчете на основании данных, приведенных в нормах СНиП.
Существует два метода:
- Любительский.
- В соответствии с формулой.
Каждый из представленных методов имеет право на жизнь, поэтому мы подробно рассмотрим оба.
Любительский метод
Этот метод используется сантехниками, которые не имеют сантехнического образования, но работают на практике. Он наиболее подходит для стандартных квартир с одинаковой планировкой и высотой потолка до 2,7 метра. Если точные расчеты недоступны, монтажник рассчитает количество секций радиатора таким образом:

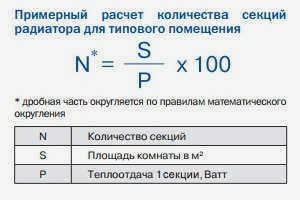

- Вычислите площадь помещения S = L x W;
- S/2 + 1 – в результате вы получите количество секций, необходимое для обогрева помещения.
Численно для комнаты длиной 5 метров и шириной 4 метра это выглядит следующим образом
- 5 x 4 = 20/2 + 1 = 11 секций.
На каждый квадратный метр при стандартных потолках до 2,7 метра требуется источник тепла мощностью 100 Вт. Для комнаты площадью 20 квадратных метров необходим источник тепла мощностью 2000 Вт или 2 кВт. Согласно документации, одна камера биметаллического радиатора с межосевым расстоянием 50 мм обеспечит мощность около 180 Вт.
- 2000 Вт/180 Вт = 11 секций.
Этот метод не считается точным, но его используют мастера для быстрой оценки работ или продавцы в магазинах отопления.
По формуле
Этот метод используется для расчета теплопотерь в помещении и особенно актуален для комнат сложной формы. Для начала немного теории: идеальное помещение – это помещение, в котором суммарная мощность всех источников тепла равна теплопотерям. Это рассчитывается на основе объема отапливаемого помещения, а не площади пола.
Формула выглядит следующим образом:
P = 41W x V x K1 x K2 x K3 x K4 и т.д., где:
- P – общие теплопотери;
- 41 Вт – достаточное количество тепла, необходимое на кубический метр помещения, согласно нормам СНиП;
- V – объем помещения (длина х ширина х высота);
- K1 – коэффициент теплопотерь для оконных проемов, рассчитывается как отношение площади остекления к площади пола. Если площадь остекления составляет 10% от площади пола, то коэффициент равен 0,8. Если 20%, то 09, 30% – один и так далее;
- К2 – это качество остекления. Обычные деревянные окна, которые продуваются и промерзают зимой, имеют показатель 1,25. Пластиковые окна с двойным остеклением имеют оценку 1, а окна с тройным энергосберегающим профилем – 0,8;
- K3 – теплоизоляция стен. Низкоизоляционные панельные дома имеют значение 1. Кирпичные дома имеют значение 0,83. Энергоэффективные дома с высокими изоляционными свойствами имеют значение 0,75. Высокоизоляционные здания – это финские каркасные дома и современные многоэтажные дома с дополнительной изоляцией стен;
- K4 – значение зависит от климатических условий региона. Оно составляет 1,25 для севера, 1 – для центра страны и 0,75 – для юга;
- K5 – количество внешних углов помещения, выходящих на улицу. Это означает, что если в гостиной только одна внешняя стена, то K5 равен 1. Один внешний угол – 1.1. Два внешних угла – 1.2 и так далее.
