Онлайн-калькулятор кровли от KALK.PRO упрощает процесс строительства крыши на подготовительном этапе, предоставляя подробный отчет с параметрами отдельных компонентов и количество древесины количества пиломатериалов для их изготовления, предоставляя подробные чертежи подробные чертежи стропильной системы и обрешетки, а также визуализацию полученной конструкции в виде 3D-модель для дальнейшей оценки. Кроме того, наше программное обеспечение учитывает все дополнительные компоненты кровли, включая мауэрлат, пароизоляцию, утеплитель, контробрешетку, OSB. В ближайшем будущем мы планируем ввести учет ветровых и снеговых нагрузок.
Расчет четырехскатной крыши
Шатровая крыша имеет высокую производительность и сложную конструкцию, но с помощью онлайн-калькулятора ее может рассчитать любой домовладелец. Наш калькулятор надежно рассчитает конструкцию шатровой крыши. На основе результатов расчета создается 2D-чертеж крыши и выполняется 3D-визуализация.

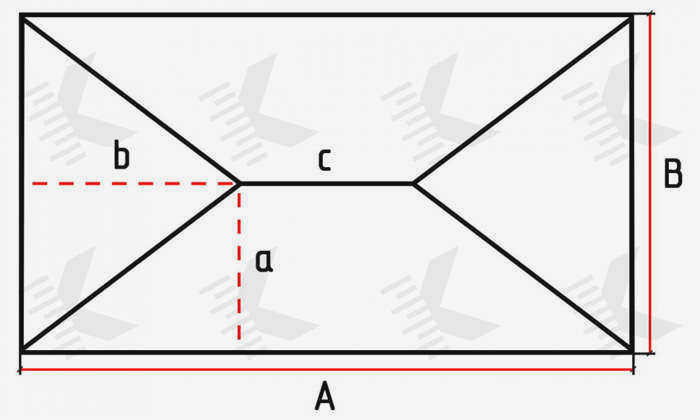

Шатровая крыша имеет четыре ската – треугольные торцевые скаты и трапециевидные боковые скаты. Скаты установлены под равным углом к фундаменту. Их стороны соединяются валиками (наклонными ребрами), а фронтоны – коньком. По периметру дома укладывается мауэрлат, на который опираются стропила. Шатровая крыша имеет карнизы, в зависимости от предпочтений пользователя.
Преимущества и недостатки шатровой крыши
Хотя расчет шатровой крыши сложен, она является одной из самых популярных конструкций для частных домов. Она имеет ряд преимуществ:
- Обтекаемость кровли;
- Жесткость конструкции;
- Отсутствие фронтонов
Шатровая крыша также имеет ряд недостатков:
- Сложность расчета и монтажа кровли;
- Большое количество отходов материалов (особенно МП).
Таким образом, преимуществ больше, и онлайн-калькулятор с подробными чертежами крыши поможет вам их рассчитать.
Почему наши инструменты лучше?
Тесное сотрудничество с производителями кровли
Высокодетализированные чертежи и 3D-модели
Готовый отчет со списком необходимых материалов
Готовая смета для производства работ подрядчиком
Техническая поддержка для помощи в работе с калькулятором
Положительные отзывы и большое количество реализованных проектов
Рассчитать кровлю можно на любом сайте, но следует знать, что в отличие от других ресурсов, наш проект имеет многолетнюю историю, положительные отзывы, отзывчивую техническую поддержку и регулярно обновляет алгоритмы во избежание ошибок. Обратная связь с пользователями налажена и работает безупречно, любой посетитель может задать вопрос, и KALK.PRO постарается на него ответить.
В дополнение к этому мы хотели бы отметить следующее:
- Функциональность конструктора. Наши инструменты предлагают широкий спектр возможностей проектирования – вы можете настроить характеристики любого компонента, а в случае ввода неправильных значений программа остановится Если введены неверные значения, программное обеспечение остановит расчет и укажет, в каком поле произошла ошибка.
- Профессиональная обработка. KALK.PRO активно сотрудничает с производителями кровли и проектировщиками систем, поэтому вы можете найти только подробную разработку отдельных соединений.
- Готовые сметы. После завершения расчетов пользователь получает не только стандартизированный отчет с подробным описанием элементов конструкции и комплектом чертежей, но и подробную смету с указанием количества материалов, необходимых для производства.
- Графика. Главное преимущество нашей услуги – высококачественные, детально проработанные графики, максимально приближенные к стандартам технической документации. Мы также бесплатно предоставляем интерактивную 3D модель которая может быть использована для оценки преимуществ/недостатков выбранной конструкции.
- Техническая поддержка. Если вы столкнетесь с трудностями при использовании калькулятора или у вас возникнут вопросы по расчетам, мы проверим, что происходит и постараемся ответить мы постараемся ответить на любые конструктивные вопросы 24/7.
- Кабинет клиента. На нашем сайте также есть удобный личный кабинет, где хранятся результаты расчетов вашей кровли или другой конструкции, чтобы вы никогда не потеряетесь Вы никогда не потеряете свой проект и сможете скачать его в любое время, независимо от того, когда он вам понадобится.
Возможности проектирования
Сервис KALK.PRO – это универсальный помощник для начинающих и профессиональных мастеров в создании по-настоящему надежных и безопасных конструкций. Однако обратите внимание, что программа рассчитывает крышу на основе введенных данных и не учитывает их правильность, за исключением исключительных случаев, когда гарантируется неустойчивость конструкции. При устройстве кровли (особенно в первый раз) рекомендуем обратить внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) "Нагрузки и воздействия", СНиП II-26-76 (СП 17.13330.2017) "Кровли", ТСН 31-308-97 "Кровли. Технические требования и правила приемки. Московская область", СП 31-101-97 "Проектирование и устройство кровель".
В настоящее время мы предоставляем расчеты для следующих конструкций крыш:
- односкатная крыша;
- скатная крыша (двухскатная, щитовая);
- шатровая крыша (вальмовая)
- шатровая (шатровая крыша).
У нас также есть отдельные упрощенные калькуляторы стропильной системы для двускатных и односкатных крыш – попробуйте их, возможно, это именно то, что вам нужно!
Среди основных особенностей конструктора следует выделить следующие ( Только для CALC.PRO.):
- Единицы измерения. Вы можете выбрать наиболее удобную единицу измерения (мм, см, м, дюймы, футы), и программа автоматически автоматически переведет Вы можете выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), и программа автоматически переведет все значения в полях калькулятора и результаты расчета.
- Тип крыши. Для мягких крыш можно включить подложку из OSB.
- Параметры крыши. Можно указать расчетную высоту конструкции, боковой вынос и свес. В некоторых калькуляторах крыш можно также выбрать крайнее положение стропил (у края, у стены).
- Размеры дома. Можно указать размеры дома: ширину, длину каркаса дома и толщину стены (последнее влияет на расположение стропил, так как учитывает толщину фронтонных стен). Высота стены нужна только для создания правильной 3D-модели.
- Мауэрлат. Только здесь вы можете получить отдельный расчет мауэрлата для боковых и фронтонных стен.
- Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между стропилами, мы можем указать глубину пропила для более корректного расчета стропильной системы.
- Изоляция. Количество теплоизоляции автоматически включается в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
- Пароизоляция. Блок для ввода характеристик (ширина, длина) гидроизоляционного материала, с возможностью включения нахлестов по бокам и сверху.
- Прогоны и контрпрогоны. Доступна функция для учета характеристик обрешетки и контр обрешетки – можно ввести ширину/толщину досок и расстояние между ними.
- OSB. В случае мягкой кровли в расчет включаются параметры OSB.
- Кровельные материалы. Этот блок позволяет выполнить расчеты для черепицы, трапециевидной черепицы, ондулина и любого другого кровельного материала, используя известные параметры листов.
Калькулятор кровли из листового металла
Металлическая кровля . является самым популярным кровельным материалом, поскольку значительно превосходит своих конкурентов по ряду качественных характеристик, среди которых: эстетичность, долговечность, легкость, устойчивость к механическим повреждениям, окислению и горению. Однако некоторые домовладельцы отказываются от этого материала в пользу других из-за его низких показателей тепло- и звукоизоляции, что должно дополнительно увеличивать вес кровельного материала.
| Производитель | Общая длина, мм | Длина внахлест, мм | Полезная длина, мм | Ширина, мм | Перекрытие по ширине, мм | Полезная ширина, мм |
| Металлический профиль | 3650; 2250; 1200; 500 | 150 | 3500; 2100; 1050; 350 | 1190 | 90 | 1100 |
| Гранд Лайн | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Stynergy | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Финишные профили | 3600; 2200; 1150; 450 | 100 | 3500; 2100; 1050; 350 | 1185 | 85 | 1100 |
| Poimukate | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Интерпрофиль | 3620; 2220; 1170; 470 | 120 | 3500; 2100; 1050; 350 | 1160 | 60 | 1100 |
| Mera System Anna | 3620; 2220; 1170; 4 7 0 | 120 | 3500; 2100; 1050; 350 | 1140 | 90 | 1050 |
| Mera System Eva | 3620; 2220; 1170; 490 | 120 | 3500; 2100; 1050; 300 | 1160 | 80 | 1080 |
| Pelti ja Rauta | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Weckman | 3630; 2230; 1180; 480; | 130 | 3500; 2100; 1050; 350 | 1190 | 90 | 1100 |
| Руукки Адаманте | 3650; 2250; 850; | 150 | 3500; 2100; 700 | 1153 | 28 | 1125 |
| Ruukki Finnera | 705 | 45 | 660 | 1190 | 5 | 1140 |
Расчет трапециевидных листов – онлайн калькулятор
Еще одним популярным металлическим кровельным материалом является профилированный лист Иначе его называют трапециевидным листом или профилированным листом. Если не принимать во внимание форму изделий, то современный профнастил очень похож на металлочерепицу и поэтому имеет схожие преимущества и недостатки, но отличается менее эффективной защитой от коррозии и более простым внешним видом, что меньше влияет на конечную стоимость.
| Марка трапециевидного листа | Общая ширина, мм | Ширина внахлестку, мм | Полезная ширина, мм |
| ПКС20 Орион | 1200 | 60 | 1140 |
| С8 | 1200 | 40 | 1160 |
| С10 | 1180 | 30 | 1150 |
| С20 | 1150 | 40 | 1110 |
| С21 | 1051 | 51 | 1000 |
| HC35 | 1060 | 60 | 1000 |
| Н60 | 902 | 57 | 845 |
| Н75 | 800 | 50 | 750 |
Перекрытие по длине:
- наклон < 15° – 20 см;
- угол наклона 15-30° – 15-20 см;
- угол наклона > 30° – 10-15 см.
Стропила
Стропильная система образует основу конструкции крыши. Надежность и долговечность кровли зависит от ее качества и точности. Поэтому правильное проектирование имеет первостепенное значение. Наш калькулятор стропил для скатной крыши поможет вам произвести математические расчеты для вашего проекта. Его функциональность позволяет легко определить необходимый расход древесины на монтажные работы.
Длина
Расчет длины стропил скатной крыши с помощью нашего онлайн-калькулятора гарантирует получение точных результатов. Основными входными параметрами для расчета являются: высота конька, боковой свес, ширина основания.
После ввода этих параметров система автоматически рассчитает и выведет на экран необходимую длину конструкции крыши.
Количество
Ключевым параметром для расчета количества стропил, которые необходимо установить на скатной крыше, является их шаг, который соответствует размеру подножия и фронтонного свеса. На основе этих значений программа выполняет расчет и определяет необходимое количество стропил.
Зная количество и длину, можно легко рассчитать количество пиломатериалов, которые будут использованы для установки стропильной системы при строительстве или реконструкции дома.
См. также:
Онлайн-калькулятор для расчета кубов, количества, стоимости досок
Обрешетка
Обрешетка – одна из самых важных частей крыши. Она служит основанием для укладки кровельного покрытия. Наш онлайн-калькулятор поможет вам быстро и точно рассчитать обрешетку крыши. Для расчета необходимо ввести ширину досок обрешетки и расстояние между ними. Система автоматически выдаст правильное количество рядов и досок в соответствии с другими введенными параметрами.
Расчет площади скатной крыши является важным этапом при планировании дома. Он необходим для определения расхода материалов на кровлю. Если вы допустите ошибку, то в итоге можете купить слишком много материала и переплатить. С другой стороны, если площадь крыши рассчитана неправильно, можно приобрести недостаточное количество кровельного материала. Это приводит к простою в строительстве. Кроме того, приобретенный материал может быть уже из другой партии и иметь не тот цвет.
Используя онлайн-калькулятор на нашем сайте, вы можете быстро и легко рассчитать площадь и получить точный результат. Введите исходные параметры в онлайн-форму, и вы быстро получите общую площадь поверхности. Это поможет вам легко определить необходимый размер для покупки черепицы, гонта, профлиста или другого кровельного материала.
