Если вы выбираете конвекторные обогреватели для отопления своего дома, вы делаете отличный выбор. Эти устройства отличаются высокой эффективностью, поэтому ими можно обогревать любые типы жилых помещений. Но прежде чем покупать, необходимо поработать с цифрами, чтобы рассчитать количество и мощность агрегатов. Расчет мощности нагревателя не так сложен, как может показаться на первый взгляд. В этом обзоре мы приведем две формулы для правильного расчета.
Расчет мощности конвектора по площади
Неправильный выбор конвекторов может привести к недостатку тепла или чрезмерным затратам энергии. Недостаток тепла приводит к недостатку мощности – обычно это результат неправильных расчетов. Что касается высокой стоимости, то она обусловлена приобретением конвекторов со слишком большой мощностью, которая в некоторых случаях совсем не нужна.

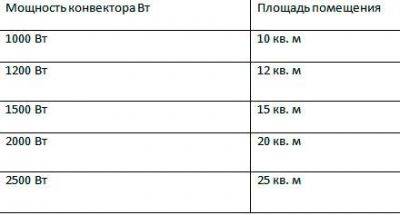

Простая таблица для определения мощности конвектора.
Самый простой способ рассчитать мощность конвектора – это площадь пола. Здесь используется стандартная формула, согласно которой 1 кВт тепловой энергии на 10 квадратных метров жилой площади. В северных и дальневосточных регионах, где зимы холоднее, чем где-нибудь в центральной России, 1,5 кВт тепла на 10 квадратных метров. Мы начнем с начального значения 1 кВт.
Чтобы объяснить процесс расчета мощности конвектора, представим, что нам нужно обогреть дом площадью 100 квадратных метров и высотой потолка 2,5 метра. Исходя из этой формулы, нам нужны радиаторы с общей площадью поверхности 10 кВт. Главная задача – распределить их по обогреваемым помещениям, чтобы в каждой комнате было так же тепло, как и в соседних.
В этом расчете мы не учитываем потери тепла, которые происходят в отапливаемых помещениях. Их следует использовать при расчете мощности радиатора по площади. Вот наиболее важные факторы:
- Нет утепленных стен – используйте коэффициент 1.1;
- Одинарное остекление – используйте коэффициент 0,9;
- Две внешние стены (угловая комната) – применяется коэффициент 1.2;
- Высота потолка от 2,8 до 3 метров – применяйте коэффициент 1,05.
Наиболее точные расчеты мощности учитывают розу ветров, отношение площади окон к площади пола, наличие входной двери и т.д. Другими словами, требуемая мощность может быть выше указанного значения – если в помещениях установлены окна с одинарным остеклением, мощность агрегата следует увеличить на 10% (не учитывая другие возможные утечки).

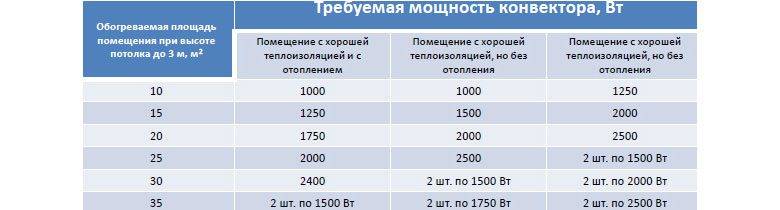

Таблица для расчета мощности конвектора с учетом теплоизоляции помещения.
Расчет тепловой мощности конвектора по объему
Вы уже знаете, как рассчитать мощность конвектора, принимая во внимание площадь помещения. Но некоторые эксперты считают, что лучше всего рассчитывать по объему. Используемая формула выглядит следующим образом 40 ватт тепла на 1 кубический метр объема. Основное преимущество этой формулы заключается в том, что она является наиболее точной, так как полностью учитывает высоту потолков.
Процесс расчета мощности конвектора на объем осуществляется следующим образом:
- Возьмите рулетку и измерьте комнату;
- Вычислите объем помещения, умножив эти значения друг на друга;
- Умножьте объем на 0,04 (40 ватт на 1 кубический метр);
- Получите рекомендуемую мощность нагрева.
Для более наглядного примера попробуем рассчитать мощность обогревателя для комнаты длиной 3 метра, шириной 2,5 метра и высотой 2,7 метра. Объем составляет 20,25 кубических метров, поэтому тепловая мощность конвекторных обогревателей должна составлять 0,81 кВт (вы легко можете приобрести модель мощностью 1 кВт). Если аналогичным образом рассчитать площадь пола, то рекомендуемое значение составит 0,75 кВт.
Советы по энергосбережению

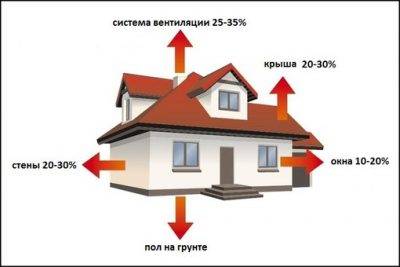

Наши дома теряют много тепловой энергии. Чтобы не переплачивать за электричество, просто избавьтесь от теплопотерь.
Если вести расчет по площади или объему и не учитывать потери тепла, есть риск, что система отопления будет неэффективной – ведь в помещениях будет холодно. Хуже всего, если зимой в регионе наблюдаются нетипичные для него морозы, то при неправильных расчетах конвекторы выйдут из строя.
Ниже мы предложим, как уменьшить потери тепла. Вы можете уменьшить их на 10-15%, просто обложив свой дом кирпичом и теплоизоляцией. Да, затраты могут быть высокими, но помните, что затраты на освещение могут быть огромными при использовании электрических конвекторов – это связано с большими потерями тепла (фактически вы нагреваете воздух “снаружи”).
Также необходимо провести работы с окнами:
- Окна с одинарным остеклением требуют повышения эффективности на 10%;
- Окна с двойным остеклением не вызывают потерь тепла (это плюс);
- Окна с тройным остеклением экономят до 10% энергии.
Теоретически, тройной стеклопакет может привести к значительной экономии, но необходимо учитывать и другие факторы.
В процессе утепления необходимо уделить внимание чердачному пространству. Идея заключается в том, что наличие неотапливаемого чердака влечет за собой убытки. Поэтому необходимо уложить слой эффективной изоляции – это не очень дорого, а сэкономить можно до 10% тепловой энергии. Кстати, цифра 10% основана на площади дома в 100 квадратных метров. м, составляет около 24 кВт тепла в день – что соответствует денежным затратам в размере 100 рублей в день, или 3000 рублей в месяц (приблизительно).
Расчет дополнительного отопления
Если дом уже имеет централизованное отопление, необходимость в конвекторах отпадает. Однако если ваша система отопления работает не так хорошо, как должна, позаботьтесь об этом, используя конвекторные обогреватели в качестве вспомогательного отопления. Рассчитать необходимую мощность несложно – она составляет половину мощности полной системы отопления. Например, для квартиры площадью 100 квадратных метров потребуется 5 кВт конвекторных обогревателей.
Калькулятор мощности конвектора
Расчет мощности радиатора: полезные таблицы и формулы
При проектировании системы отопления в квартире или доме важно определить необходимую мощность отопительного оборудования. Для этого необходимо знать площадь помещения, высоту потолков, количество внешних стен и окон, чтобы применить повышающий коэффициент. Если высота потолка в доме составляет около 2,7 метра, вы можете легко рассчитать эффективность конвекторов в зависимости от площади пола. Согласно СНиП 41-01-2003, 1 кВт тепловой энергии достаточно для обогрева 10 квадратных метров помещения.
Как рассчитать мощность конвектора по площади?
Номинальная мощность конвектора для помещения площадью 25 м² составляет, согласно строительным нормам:
(25 м² : 10 м²) * 1 кВт = 2,5 кВт
25 м² * 0,1 кВт = 2,5 кВт
При этом не учитываются условия в помещении. Для более точного расчета необходимо учитывать следующие факторы:
- Размещение конвектора под окном снижает теплоотдачу, поэтому выбирайте прибор на 5 – 10 % больше мощности, чтобы компенсировать потери тепла;
- если окна имеют большую поверхность стены (панорамные или французские окна) и дополнительно выходят на север или северо-восток, увеличьте результат на 15%;
- Если комната расположена в углу, мощность следует увеличить на 20%; если в комнате два окна, мощность следует увеличить на 30%.
Чтобы сделать расчеты максимально точными, пожалуйста, обратитесь к следующей информации таблица повышающих коэффициентов:
| Каков характер помещения? | Фактор |
|---|---|
| Отсутствие изоляции стен | 1,1 |
| Конвектор, установленный под окном | 1,05 |
| Установка конвектора в угловой комнате с 1 окном | 1,2 |
| Установка конвектора в угловой комнате с 2 окнами | 1,3 |
| Двойное остекление | 0,9 |
| Высота потолка от 2,8 м до 3 м | 1,05 |
Рассчитаем тепловую мощность электрического конвектора для угловой комнаты с двумя внешними стенами и площадью 18 м2:
(18 м2 * 0,1 кВт) * 1,2 = 2,16 кВт
В некоторых регионах при расчете учитываются погодные условия, но в центральной России погодный коэффициент равен 1,0.
Расчет мощности радиатора в зависимости от объема помещения
Согласно СП 60.13330.2012, для обогрева помещений с очень высокими и низкими потолками требуется 41 Вт на кубический метр объема. Зная длину, ширину помещения и высоту потолка, мощность обогрева можно рассчитать по формуле:
abc * 0,041 кВт,
где abc – формула для вычисления объема;
0,041 кВт – это норматив тепловой энергии.
Рассчитаем мощность обогревателя для комнаты с размерами 3×4 м и потолком 2 м:
(3*4*2) * 0,041 = 0,984 кВт
Для обогрева такой комнаты вам потребуется конвектор мощностью 1 кВт (без учета мультипликаторов).
Мы хотели бы сообщить вам, что BIM-модели напольных конвекторов Techno Usual были созданы для Revit. Семейство имеет два метода выбора, два уровня детализации, а также… | 1 октября 2020 года.
На выставке мы представим полный ассортимент нашей продукции. Приглашаем вас на наш стенд A5091! Вы можете бесплатно зарегистрироваться для участия в выставке с… | 14 ЯНВАРЯ 2020 Г.
Представляем новый цвет решетки радиатора из анодированного алюминия: Cognac. Дополнительную информацию см. в разделе “Дизайнерские решетки” ….. | 12 июля 2019 года.
г. 9, строение 3, Малая Семеновская улица, Москва
с 10:00 до 18:00 в будние дни
Московская область, Востряковский район (село Заборы), Рябиновая улица. 10, Агрокомплекс
Как рассчитать тепловую мощность конвекторов, обогревателей и других отопительных приборов?
Тепловой расчет основан на вычислении необходимой толщины пола в зависимости от теплоизоляционных свойств материалов и эффективности отопительных приборов. Каждое помещение требует определенного количества тепла для создания комфортных условий в холодное время года, и независимо от того, проектируется ли система отопления для отдельно стоящего дома или необходимо отапливать только одну комнату, расчеты необходимы.
Все отопительные приборы независимо от типа прибора (конвекторы, обогреватели, тепловентиляторы и т.д.) и типа теплоносителя (водяные, газовые, электрические) обогревают помещения, а вырабатываемое ими тепло называется тепловой мощностью. Именно эта характеристика является наиболее важной при выборе нагревателя.
Например, невозможно обогреть мастерскую площадью 20 м2 , построенную без теплоизоляции, электрическим обогревателем мощностью 1 кВт при температуре -15 °C, но небольшую ванную комнату в центре кирпичного здания можно.
Количество тепла, необходимое для обогрева помещения, измеряется в килокалориях, а мощность оборудования – в ваттах, поэтому для перевода одного значения в другое разделите килокалории на 860 и получите кВт.
Все производители отопительных приборов обязаны указывать тепловую мощность прибора в техническом паспорте или руководстве пользователя. Однако следует учитывать, что указанная мощность достигается при любых условиях эксплуатации, т.е. для конвекторов или водонагревателей важна температура теплоносителя, а для газовых приборов – давление газа.
По этой причине, помимо тепловой мощности, производители также указывают условия эксплуатации, для которых предназначено устройство.
Например, если у вас старая система центрального отопления с температурой нагрева 40-50 0С, мы рекомендуем приобрести конвекторы для низкотемпературных систем отопления.
Простой расчет тепловой мощности конвектора
Принято считать, что тепловая мощность радиатора рассчитывается для максимальной высоты помещения 3 м. Используется мощность обогрева 1 кВт на 10 квадратных метров.
Эта формула хорошо подходит для расчета электронагревателей в помещениях с идеальными условиями – высокой теплоизоляцией, минимальными теплопотерями и одним изолированным окном. Однако существует и примитивный вариант расчета, позволяющий учитывать высоту помещения.
Простой расчет тепловой нагрузки (Q) помещения:
V (объем помещения/м3) x 40 Вт/1000 = Q (кВтч)
Эта формула не учитывает погрешность, возникающую при приблизительном расчете 1 кВт на 10 м2 , так как она учитывает объем помещения вместе с высотой потолка. Однако даже при таком расчете легко ошибиться и купить “слабый” прибор – не учитываются многие важные факторы.
Пример расчета
Пример: Гостиная в отдельно стоящем доме, размеры х ширина х глубина – 4 х 5 х 6 м.
Используя первую формулу, определяем размер помещения – 5х6 = 30 м 2 и умножаем на 1 кВт. Оказалось, что нам нужен нагреватель мощностью 3 кВт.
Но эти расчеты не гарантируют, что покупка радиатора мощностью 3 кВт приведет к комфортной температуре в помещении – такой примитивный расчет даже не учитывает температуру за окном. Если в средней полосе можно обогреть такую гостиную с помощью 3 кВт, то на севере, при -35 за окном, можно быть уверенным, что вы будете разочарованы своей покупкой и у вас будут стучать зубы.
По второй формуле вычисляем объем помещения – 4x5x6 = 120м3 .
V x 40 Вт/1000 = 120 x 40 / 1000 = 4,8 кВт
Как видите, вторая формула более точно отражает потребность помещения в тепле. Также учитывайте, что эти расчеты обычно для электрических нагревателей, а с прибором мощностью 5 кВт/ч вы будете обжигаться на счетах за электричество, и не вся проводка выдержит такую нагрузку.
Формула для расчета тепловой нагрузки на основе разницы температур
Мы рекомендуем использовать следующую формулу для определения тепловой мощности радиатора или конвектора.
V (объем помещения) x T (разница температур) x φ (коэффициент теплопотерь) = ккал/ч
- V – это вышеупомянутый объем помещения: ширина * длина * высота.
- T (разница температур) – в зависимости от климатической зоны температура наружного воздуха может составлять -5 0 C или -30 0 C. Поэтому мы ввели в формулу значение, выражающее разницу между средней зимней температурой на улице и желаемой температурой в помещении. Пример: Средняя температура наружного воздуха зимой составляет -15 0 C, а желаемая температура в помещении – 25 0 C, поэтому T = 40 0 C.
- φ – Коэффициент теплопотерь помещения в зависимости от конструкции и изоляции.
- 3-4 – отсутствие теплоизоляции. Простые деревянные или металлические здания без изоляции.
- 2-2.9 – низкая теплоизоляция. Одинарный кирпич, упрощенная структура здания, одинарные окна.
- 1-1,9 – средняя теплоизоляция. Двухкирпичная кладка, стандартное здание, стандартная кровля, несколько окон.
- 0,6-0,9 – высокая теплоизоляция. Мало окон, двойная рама, кирпичные стены, двойная изоляция, утепленная крыша и толстая пустота под полом.
Разделите полученный результат на 860, чтобы получить мощность конвектора или радиатора в кВт.
Пример расчета
Пример: Гостиная в отдельно стоящем доме размером 4x5x6 метров. Дом построен из двух кирпичей, на хорошем фундаменте (фундамент), и имеет большое панорамное окно. Средняя температура зимой -15 0 C, желаемая температура в помещении +22 0 C.
- Найдите объем комнаты – 4x5x6x = 120 м 3 .
- Определите разницу температур – 15+22=37 0 C.
- Коэффициент в среднем составляет 1,4, поскольку, несмотря на две кирпичные стены и уплотненный пол, здесь есть большое окно.
Введите данные в формулу:
V x T x φ = 120 x 37 x 1,4 = 6 216 ккал.
Переведите килокалории в кВт – 6216/860 = 7,2 кВт.
Оказалось, что для получения желаемой температуры в гостиной нам необходимо установить радиатор мощностью 7 кВт.
Конечно, в этом случае не может быть и речи об установке электроприборов. Этого можно достичь, установив газовые или водяные конвекторы, обогреватели, тепловые пушки и т.д. Однако, учитывая размеры гостиной, такая мощность не нужна – опять же, в расчетах упущены некоторые важные нюансы.
Формула расчета тепловой мощности с учетом дополнительных факторов
Несмотря на введение коэффициента теплопотерь, существующая формула не способна отразить все нюансы помещения. Например, теплопотери для квартиры на 5-м этаже в центре девятиэтажного дома ниже, чем для угловой квартиры на последнем этаже. Для более точной оценки мы рекомендуем использовать формулу:
Q = (100 Вт/м 2 x S x φ1 x φ2 x φ3 x φ4 x φ5 x φ6 x φ7)/1000
- S – площадь помещения в м 2 .
- φ 1 – потеря тепла через окна:
- 0,85 – тройное остекление;
- 1 – двойное остекление;
- 1.27 – одинарное остекление (стандарт).
- 0.854 – высокий;
- 1 – двойная кирпичная стена;
- 1.27 – низкий.
- 1,2 – 50%;
- 1,1 – 40%;
- 1 – 30%;
- 0,9 – 20%;
- 0,8 – 10%.
- 1,5 – -35 0 С;
- 1,3 – -25 0 С;
- 1,1 – -20 0 С;
- 0,9 – -15 0 С;
- 0,7 – -10 0 С.
- 1,4 -4;
- 1,3 -3;
- 1,2 -2;
- 1,1 -1.
- 0.8 – нагретый;
- 0,9 – утепленные, но не отапливаемые;
- 1 – холодный чердак или крыша.
- 1,2 – 4,5м;
- 1,15 – 4м;
- 1,1 – 3,5м;
- 1,05 – 3м;
- 1 – 2,5м.
Как видите, формула для расчета тепловой мощности отопительного оборудования учитывает гораздо больше величин, влияющих на теплопотери.
Пример расчета
Пример: Гостиная в односемейном доме, 4x5x6 метров. Дом построен по двухкирпичной технологии на утепленном фундаменте с большими панорамными окнами, стандартное остекление которых занимает 50% площади. Средняя температура зимой составляет -15 0 C. На втором этаже расположены отапливаемые спальни, две стены которых выходят на улицу.
Найдите необходимые значения и коэффициенты:
- S – 30m 2 .
- φ 1 – 1,27.
- φ 2 – 1.
- φ 3 – 1,2.
- φ 4 – 0,9.
- φ 5 – 1,2.
- φ 6 – 0,8.
- φ 7 – 1,15.
Определите значения по формуле:
Q = (100 Вт/м 2 x S x φ 1 x φ 2 x φ 3 x φ 4 x φ 5 x φ 6 x φ 7)/1000
Q = (100 Вт/м 2 x 30 x 1,27 x 1,2 x 0,9 x 1,2 x 0,8 x 1,15)/1000 = 4,543 кВт
Исходя из этого уточненного расчета, мы пришли к выводу, что нам необходимо организовать отопление на уровне 4,5-5 кВт.
Эта формула предпочтительна для расчета тепловой мощности систем отопления и подходит для расчета отопления в небольших квартирах и для организации отопления на промышленных объектах.
Важно: Для увеличения срока службы отопительного оборудования и учета аварийных ситуаций рекомендуется добавить небольшой запас в 10-15%.к полученной тепловой мощности.
Указания по расчету мощности водяных конвекторов
Для определения необходимой мощности водяного конвектора необходимо учитывать дополнительные факторы, среди которых температура и давление рабочей среды (воды в системе отопления).
В паспортах и инструкциях к водяным конвекторам производители указывают необходимую температуру теплоносителя, при которой прибор будет достигать заявленной мощности. В соответствии с санитарными нормами температура воды в системе центрального отопления должна составлять 70 градусов Цельсия.
Однако, в зависимости от состояния установки, тепловая мощность может быть ниже (в старых зданиях) или выше (в новых зданиях). Большинство бытовых конвекторов работают при температуре до 95 0 С, но максимальная температура, которую могут выдержать водяные конвекторы, составляет 120-150 0 С в зависимости от модели. В частных домах определить мощность отопления проще – каждый пользователь может сам контролировать и устанавливать нужный режим работы.
Если вы уверены в требуемой температуре теплоносителя, можно приступать к расчетам по формулам, описанным выше. Если вы живете в доме со старым фондом, система отопления оставляет желать лучшего, а зимой радиаторы нагреваются в пределах 30-60 0С, выбирайте специализированные конвекторы, предназначенные для работы в низкотемпературных системах отопления.
Какой мощности выбрать конвектор
Наиболее точный расчет мощности отопления может сделать только профессионал, учитывая все исходные данные, включая климатическую зону и материал здания, качество теплоизоляции дома. Параметров действительно много, так что же делать потребителю, стоящему у стойки конвектора?
Приблизительный расчет необходимой мощности конвектора
В действительности все относительно просто:
- Расчет мощности конвектора в зависимости от площади помещения. Если теплоизоляция дома соответствует нормативным требованиям, а высота потолков близка к стандартным 250 – 300 см. Примерный расчет по упрощенной формуле без корректировки в сторону увеличения или уменьшения выглядит следующим образом: площадь помещения, деленная на 10. Если у вас 10 м2 жилой площади, вам потребуется 1 кВт мощности электроприбора.
- Расчет необходимой мощности нагревателя в зависимости от объема помещения требуется, если высота потолка выше или ниже стандартных 2,5-3 метров. Вычислите объем, используя базовые школьные знания – умножьте площадь комнаты на высоту стены. Умножьте полученный объем на 0,04. Примером может служить та же комната с площадью 10 м 2 , но высотой стен 3 м – 10×3. Общий объем воздуха в этой комнате составит 30 м 3 . 30 x 0,04 кВт (или 40 Вт) = 1,2 кВт или 1200 Вт. Устройство, обеспечивающее тепловую мощность 1,2 кВт (1200 Вт) в час, отлично справляется с поддержанием оптимальной и комфортной температуры в небольшой комнате с 3-метровым потолком, одним окном и одной внешней стеной.
Обратите внимание, что это комната с одним окном и одной внешней стеной!
Расчет произведен для помещения с одной наружной стеной и одним окном. Как я могу исправить расчет даже на кассе?
Как использовать поправочные коэффициенты при расчете мощности конвектора отопления
Приведенный выше расчет без поправочных коэффициентов основан на том, что средняя мощность обогрева конвектора, как основного источника тепла, составляет 40 Вт на 1м3 .
Если конвектор необходим для дополнительного обогрева, то потребляемая мощность может быть снижена на 25-30%.
Для каждого дополнительного окна, внешней стены (угловой комнаты) применяется множитель 1,1 (число, на которое следует умножить первоначальный расчет).
Энергосберегающие окна, высококачественная изоляция дома с помощью ecovol, позволяют использовать понижающий коэффициент 0,8 при определении мощности конвекторного отопления.
Тепловая мощность устройства, указанная в данных производителя, является максимальным значением. И если тепловыделение можно уменьшить благодаря терморегуляторам, то устройство не будет работать выше заявленной мощности. При расчете необходимой мощности нагревателя корректировка в сторону увеличения более оправдана. Не стоит беспокоиться о перегреве помещения, так как современные устройства оснащены регуляторами, но недостаток мощности не обеспечит достаточного количества тепла для обогрева.
Важно. Если мощность котла отопления выбирают, учитывая общую площадь дома, конвектор, исходя из площади помещения, его исходных данных.
Принцип работы конвекторов основан на конвективном движении воздушных потоков. Более теплый и легкий воздух всегда движется вверх, а холодный – вниз. А конвектор активирует циркуляцию воздуха в режиме усиления. Проще говоря, холодный воздух засасывается в камеру конвектора. Он нагревается, проходит через теплообменник и поднимается вверх, наполняя помещение теплом. Поэтому в частных домах очень важно утеплять потолки, чтобы предотвратить утечку тепла из помещения с восходящими потоками воздуха.
Конвекторы обычно устанавливаются под окнами, чтобы отсечь потоки холодного воздуха от оконных проемов. Для этого по периметру остекленных панорамных стен устанавливаются напольные водяные конвекторы. Встраиваемые в пол конвекторы водяного отопления поставляются российским производителем Warmes Haus в Санкт-Петербурге. Более 1 500 моделей в различном исполнении. Также возможно изготовление по индивидуальным параметрам. Не уступая по качеству европейским производителям, российское отопительное оборудование более доступно в плане доставки и цены.
