Расчет радиаторов отопления на площадь пола

Одним из важнейших вопросов в создании комфортных условий проживания в доме или квартире является надежная, правильно рассчитанная и установленная, сбалансированная система отопления. Поэтому создание такой системы является важнейшей задачей при организации строительства собственного дома или при проведении капитального ремонта в квартире в многоэтажном доме.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности остается проверенная схема: трубные контуры с циркулирующим теплоносителем и теплообменные приборы – радиаторы, которые устанавливаются в помещениях. Казалось бы – все просто, радиаторы стоят под окнами и обеспечивают необходимое отопление… Однако следует знать, что тепловая мощность радиаторов должна быть адаптирована к площади поверхности помещения, а также к ряду других специфических критериев. Тепловой расчет, основанный на требованиях СНиП, является сложной процедурой, которая должна выполняться специалистами. Однако его можно выполнить и самостоятельно, разумеется, с допустимыми упрощениями. В данной публикации будет рассказано, как сделать расчет радиаторов на поверхности отапливаемого помещения, учитывая различные нюансы.

Для начала, однако, следует хотя бы бегло осмотреть имеющиеся у вас радиаторы – их параметры во многом определят результаты ваших расчетов.

Содержание

Краткий обзор существующих типов радиаторов

Современный ассортимент радиаторов, представленных на рынке, включает следующие типы:

Стальные радиаторы с пластинчатой или трубчатой конструкцией.
Чугунные радиаторы.
Алюминиевые радиаторы с несколькими модификациями.
Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не очень популярен, хотя некоторые модели имеют очень элегантный внешний вид. Проблема в том, что недостатки этих теплообменников значительно перевешивают их преимущества – низкую цену, относительно небольшой вес и простоту установки.

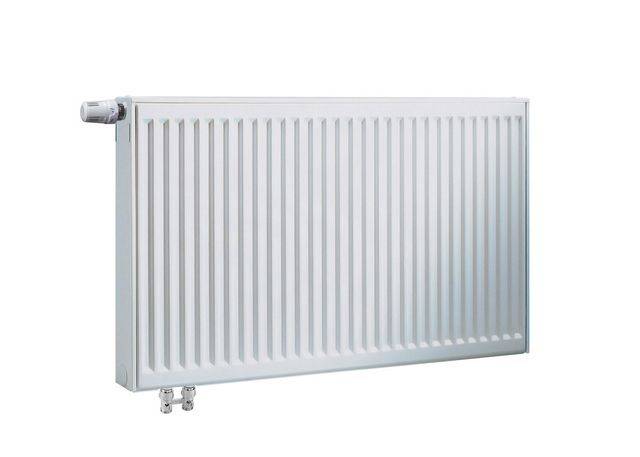

Стальные радиаторы отопления имеют много недостатков

Тонкие стальные стенки таких радиаторов не поглощают тепло в достаточной степени – они быстро нагреваются, но так же быстро остывают. Гидроудары могут вызвать проблемы – сварные соединения листового металла иногда протекают. Кроме того, недорогие модели без специального покрытия подвержены коррозии, и срок службы таких смесителей невелик – обычно производители дают на них довольно небольшую пожизненную гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию и не позволяют изменять теплоотдачу путем изменения количества секций. Они имеют номинальную тепловую мощность, которую необходимо сразу выбирать, исходя из площади и характеристик помещения, в котором они будут установлены. Исключение составляют некоторые трубчатые радиаторы, у которых есть возможность менять количество секций, но они обычно изготавливаются на заказ, на заводе, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа радиаторов должны быть знакомы каждому с раннего детства – такие сильфоны раньше устанавливались буквально повсеместно.

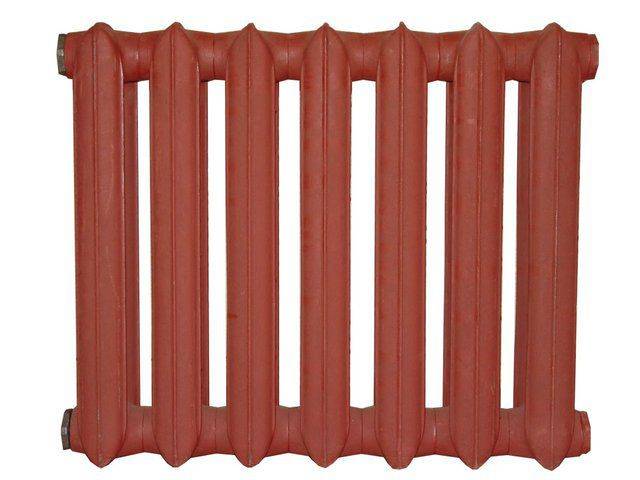

Чугунный радиатор МС-140-500, знакомый каждому с детства

Возможно, такие радиаторы MS -140 – 500 не отличались особой элегантностью, но они верно служили многим поколениям жильцов. Каждая секция такого радиатора обеспечивала тепловую мощность 160 Вт. Радиатор был сборным, и количество секций в принципе не ограничивалось.

Современные чугунные радиаторы

В настоящее время в продаже имеется довольно много современных чугунных радиаторов. Они уже имеют более элегантный вид и гладкие внешние поверхности, облегчающие уборку. Выпускают и эксклюзивные варианты, с интересным рельефным рисунком из чугуна.

Такие модели, однако, полностью сохраняют основные преимущества чугунных смесителей:

Высокая теплоемкость чугуна и массивность батареи способствуют долговременной защите и высокой тепловой эффективности.
Чугунные смесители не боятся гидроударов и перепадов температуры при правильной установке и качественном уплотнении соединений.
Толстые чугунные стенки менее подвержены коррозии и истиранию. Можно использовать практически любой теплопроводящий носитель, поэтому эти радиаторы одинаково хороши как для автономного, так и для центрального отопления.

Если не принимать во внимание внешний вид старых чугунных радиаторов, то недостатками являются хрупкость металла (акцентированные удары недопустимы) и относительная сложность монтажа, которая в большей степени обусловлена массивностью радиаторов. Кроме того, не все стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы – относительно новые – быстро завоевали популярность. Они относительно недороги, имеют современный и элегантный внешний вид и обладают отличной теплоотдачей.

При выборе алюминиевых радиаторов важно обратить внимание на несколько важных моментов

Качественные алюминиевые радиаторы выдерживают давление в 15 и более атмосфер, высокая температура теплоносителя – около 100 градусов. В то же время мощность нагрева одной секции в некоторых моделях иногда достигает 200 Вт. Однако они легкие (вес секции обычно составляет до 2 кг) и не требуют большого количества охлаждающей жидкости (объем не превышает 500 мл).

Алюминиевые радиаторы представлены на рынке в виде комплекта радиаторов, с возможностью изменения количества секций, или в виде цельного изделия, рассчитанного на определенную мощность.

Недостатки алюминиевых радиаторов:

Некоторые типы очень восприимчивы к кислородной коррозии алюминия, с высоким риском газообразования в процессе. Это предъявляет особые требования к качеству теплоносителя, поэтому такие радиаторы обычно устанавливаются в автономных системах отопления.
Некоторые неразборные алюминиевые радиаторы с экструдированными секциями могут протекать в местах соединений при определенных неблагоприятных условиях. В этом случае ремонт просто невозможен, и необходимо заменить весь радиатор.

Из всех алюминиевых батарей наиболее качественными являются батареи, изготовленные методом анодного оксидирования металла. Эти изделия практически не подвержены кислородной коррозии.

Все алюминиевые радиаторы выглядят более или менее одинаково, поэтому при выборе следует очень внимательно ознакомиться с технической документацией.

Биметаллические радиаторы

Эти радиаторы конкурируют с чугунными радиаторами по надежности и с алюминиевыми радиаторами по тепловой эффективности. Причина этого заключается в их особой конструкции.

Конструкция биметаллического радиатора отопления

Каждая секция состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных с одним стальным вертикальным воздуховодом (поз. 2). Подключение к одному аккумулятору осуществляется с помощью высококачественных резьбовых разъемов (поз. 3). Высокая тепловая эффективность обеспечивается за счет алюминиевой внешней оболочки.

Стальные трубы изготавливаются из металла, который не ржавеет или имеет защитное полимерное покрытие. Алюминиевый теплообменник никак не контактирует с теплоносителем и полностью устойчив к коррозии.

Таким образом, получается сочетание высокой прочности и долговечности с отличными теплотехническими показателями.

Цены на популярные радиаторы

Таким радиаторам не страшны даже очень высокие скачки давления, высокие температуры. В принципе, они универсальны и подходят для любой системы отопления, но лучше всего подходят для условий высокого давления в центральной установке – они малопригодны в контурах с естественной циркуляцией.

Единственным их недостатком, пожалуй, является их высокая цена по сравнению с другими радиаторами.

Для удобства в таблицу включены сравнительные характеристики радиаторов. Условные обозначения в нем:

TS – трубчатая сталь ;
TS – трубчатая сталь ; RH – ковкий чугун ;
Al – обычный алюминий ; Al – литой алюминий ;
AA – анодированный алюминий ;
БМ – биметаллический.

PM	TS	Аль	AA	BM
Максимальное давление (атм)
работа	6-9	6-12	10-20	15-40	35
давление	12-15	9	15-30	25-75	57
разрушение	20-25	18-25	30-50	100	75
предел pH (концентрация водорода)	6,5-9	6,5-9	7-8	6,5-9	6,5-9
восприимчивость к коррозии под воздействием
кислород	нет	да	нет	нет	да
блуждающие токи	нет	да	да	нет	да
электролитные пары	нет	слабый	да	нет	слабый
Мощность сечения при h=500 мм; Dt=70° , W	160	85	175-200	216,3	до 200
Гарантия, лет	10	1	3-10	30	3-10

Видео: Рекомендации по выбору радиаторов отопления

Возможно, вам будет интересно узнать, что такое биметаллический радиатор

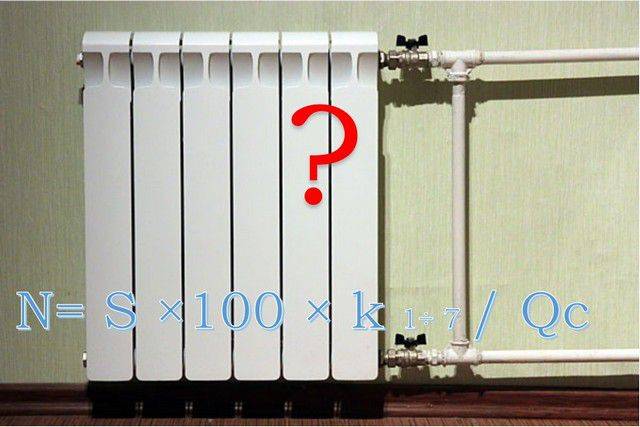

Как рассчитать нужное количество секций радиатора?

Очевидно, что радиатор, установленный в помещении (один или несколько), должен обеспечивать обогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовым значением для расчета всегда является площадь или объем помещения. Сами профессиональные расчеты очень сложны и учитывают очень большое количество критериев. Но для бытовых целей можно использовать упрощенные методы.

Простейшие методы расчета

Принято считать, что 100 ватт на квадратный метр достаточно для создания адекватных условий в стандартном жилом помещении. Поэтому достаточно рассчитать площадь помещения и умножить ее на 100.

Q = S × 100

Q – необходимая тепловая мощность радиаторов.

S – площадь поверхности обогреваемого помещения.

Если вы планируете установить стационарный радиатор, это значение будет ориентиром для выбора подходящей модели. Если вы устанавливаете радиаторы, позволяющие изменять количество секций, необходимо произвести еще один расчет:

N = Q/ Qus

N – расчетное количество секций.

Qus – удельная тепловая мощность на секцию. Это значение в обязательном порядке указывается в паспорте изделия.

Как видите, эти расчеты чрезвычайно просты и не требуют специальных математических знаний – все, что вам нужно, это рулетка для измерения комнаты и лист бумаги для проведения расчетов. Вы также можете воспользоваться приведенной ниже таблицей, в которой даны значения для различных размеров помещений и уже рассчитанных мощностей нагревательных секций.

Таблица секций нагревателя

Однако обратите внимание, что эти значения относятся к стандартной высоте потолка (2,7 м) в многоэтажном здании. Если высота помещения варьируется, то количество секций радиатора лучше рассчитывать исходя из объема помещения. Для этого берется среднее значение – 41 Вт тепловой мощности на 1 м³ объема в панельном доме или 34 Вт – в кирпичном.

Q = S × h× 40 ( 34 )

где h – это высота потолка над полом.

Дальнейшие расчеты не отличаются от приведенных выше.

Подробные расчеты для отдельных помещений

А теперь более серьезные расчеты. Приведенный выше упрощенный расчет может стать “сюрпризом” для владельцев дома или квартиры. При установке радиаторов отопления не удастся создать комфортный микроклимат в жилом помещении. И причина тому – целый перечень нюансов, которые рассмотренный метод просто не учитывает. И все же такие нюансы могут быть очень важны.

Итак, снова за основу берется площадь помещения и те же 100 Вт/м². Но сама формула выглядит иначе:

Q = S × 100 × A × B × C × D× Е × F× G× H× I× J

Письма из А на J это коэффициенты, учитывающие характеристики помещения и способ установки в нем радиаторов. Давайте рассмотрим их по очереди:

A – количество внешних стен в помещении.

Очевидно, что чем больше площадь контакта между помещением и внешней средой, т.е. чем больше внешних стен в помещении, тем выше общие потери тепла. Эта взаимосвязь учитывается коэффициентом А :

Одна внешняя стена А = 1, 0
Две наружные стены – A А = 1, 2
Три наружные стены – A А = 1, 3
Все четыре наружные стены – A А = 1, 4

B – ориентация помещения по бокам от света.

Наибольшие потери тепла всегда происходят в помещениях, которые не имеют прямой изоляции. Это, конечно, северная сторона дома, но можно рассмотреть и восточную – солнечные лучи падают сюда только утром, когда солнце еще не “достигло своей полной силы”.

Изоляция помещений зависит от их расположения по отношению к окружающему миру

Южная и западная стороны дома всегда теплее, чем солнечная.

Отсюда и значения коэффициентов. В :

Если комната выходит на север или восток В = 1, 1
Комната, выходящая на юг или запад – В = 1, т.е. не должны приниматься во внимание.

C – это коэффициент, учитывающий степень изоляции стен.

Очевидно, что потери тепла из отапливаемого помещения будут зависеть от качества теплоизоляции наружных стен. Значение коэффициента С принимается равным:

Средний уровень – стены выложены в два кирпича или утеплены другим материалом на поверхности С = 1, 0
Неизолированные наружные стены С = 1, 27
Высокий уровень изоляции на основе теплового расчета – C С = 0,85.

D – особенности климатических условий в регионе.

Конечно, невозможно уравнять все базовые значения необходимой тепловой мощности “под одной крышей” – они также зависят от уровня зимних минусовых температур, характерных для данной местности. Это учитывается коэффициентом D. Он основан на средней температуре самой холодной декады января – обычно это значение можно легко установить в местных гидрометеорологических службах.

– 35°C и ниже – D= 1, 5
– 25 ÷ – 35 ° С – D= 1, 3
до -20 °C – D= 1, 3 D= 1, 1
Не менее – 15 °C – D= 0, 9 D= 0, 9
Ниже – 10 °C – D= 0, 9 D= 0, 7

E – коэффициент высоты потолка в помещении.

Как уже упоминалось, 100 Вт/м² – это среднее значение для стандартной высоты потолков. Если это не так, необходимо применить поправочный коэффициент. Е :

До 2,7 м – Е = 1, 0
2,8 – 3, 0 м – Е = 1, 05
3,1 – 3, 5 м – Е = 1, 1
3,6 – 4, 0 м – Е = 1, 15
Более 4, 1 м – E Е = 1, 2

F – коэффициент, учитывающий тип помещения, расположенного выше

Бессмысленно проводить монтаж отопления в помещениях с холодным полом, и владельцы всегда принимают меры в этом отношении. Однако на тип помещения на первом этаже это часто не влияет. В то же время, если на первом этаже есть жилое или изолированное помещение, общая потребность в тепле значительно снизится:

холодный чердак или неотапливаемое помещение – F= 1, 0
Утепленный чердак (включая утепленную крышу) – F=. F= 0, 9
отапливаемое помещение – F= 0, 8

G – это коэффициент, учитывающий тип установленных окон.

Различные оконные конструкции подвержены различным теплопотерям. Это учитывается коэффициентом G :

Простые деревянные рамы с двойным остеклением – G= 1, 27
Окна с одинарным остеклением (2 стекла) – G= 1,27 G= 1, 0
Двойное остекление или заполненные аргоном одинарные стеклопакеты (3 стекла) – G= 0,85 G= 0, 85

H – площадь остекления помещения.

Общее количество теплопотерь также зависит от общей площади окон, установленных в помещении. Это значение рассчитывается из отношения площади окна к площади помещения. Исходя из этого результата, коэффициент Н :

Коэффициент меньше 0,1 Н = 0, 8
0,11 ÷ 0,2 – Н = 0, 9
0,21 ÷ 0,3 – Н = 1, 0
0,31÷ 0,4 – Н = 1, 1
0,41 ÷ 0,5 – Н = 1, 2

I – коэффициент, учитывающий схему подключения радиаторов.

Способ подключения радиаторов к подающей и обратной трубам определяет их теплоотдачу. Это также необходимо учитывать при планировании установки и определении необходимого количества секций:

Схемы подключения радиатора к отопительному контуру

a – диагональное соединение, подача сверху, возврат снизу I = 1, 0
b – Диагональное соединение, сторона подачи вверх, сторона возврата вниз – I = 1,03 I = 1, 03
c – Двухстороннее подключение, как подача, так и возврат снизу – I = 1 I = 1, 13
d – Диагональное соединение, подача снизу, возврат сверху – I = I = 1, 25
e – диагональное соединение, поток снизу, возврат сверху – I = 1 I = 1, 28
f – однонаправленное нижнее подключение для возврата и подачи – I = 1, 28 I = 1, 28

J – это коэффициент, учитывающий степень открытости установленных радиаторов.

Многое также зависит от того, насколько открыты установленные радиаторы для свободного обмена теплом с воздухом в помещении. Существующие или построенные барьеры могут значительно снизить теплоотдачу радиатора. На это влияет соотношение J :

На тепловую мощность радиаторов влияет место и способ их установки в помещении

a – радиатор свободно размещен на стене или не защищен подоконником J= 0, 9

b – радиатор защищен сверху подоконником или полкой J= 1, 0

c – радиатор защищен сверху горизонтальным выступом в стенной нише – J= J= 1, 07

d – радиатор сверху экранирован подоконником и частично закрыт с лицевой стороны декоративным кожухом – J= 1,12 J= 1, 12

e – радиатор полностью закрыт декоративным кожухом – J= 1,2 J= 1, 2

⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Наконец, это все. Теперь вы можете подставить необходимые значения и соответствующие факторы в формулу, и результат покажет требуемую тепловую мощность для надежного обогрева помещения с учетом всех деталей.

Затем можно выбрать радиатор с требуемой теплоотдачей или разделить рассчитанное значение на указанную теплоотдачу на секцию батареи выбранной модели.

Многие люди, вероятно, сочтут этот расчет слишком громоздким и легко запутаются. Чтобы облегчить расчет, мы предлагаем воспользоваться специальным калькулятором – он уже содержит все необходимые значения. Пользователю нужно будет только ввести необходимые значения или выбрать нужные элементы из списка. После нажатия кнопки “рассчитать” он сразу же получит точный результат с округлением в большую сторону.

Калькулятор для точных расчетов радиаторов

Автор данной публикации, а по совместительству и составитель калькулятора, надеется, что посетитель нашего портала получил полный набор информации и хорошее подспорье для собственных расчетов.

Возможно, вас заинтересует информация о том, как выбрать электрический котел.

Калькулятор для расчета количества секций радиатора

Радиаторный калькулятор предназначен для расчета количества секций радиаторов, обеспечивающих необходимый тепловой поток для компенсации теплопотерь рассчитываемого помещения и поддержания температуры на заданном уровне, отвечающем условиям теплового комфорта и/или требованиям технологического процесса. При расчете учитываются потери тепла через ограждающие конструкции здания и характеристики системы отопления.

Расчеты отопления являются основой как для домохозяйств, так и для квартир в многоэтажных домах. Они особенно актуальны для Российской Федерации, значительная часть территории которой находится в зоне низких температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с повышенными теплоизоляционными свойствами.

Каждый год на рынке появляются технологически продвинутые и эффективные системы отопления. Однако особое внимание всегда уделяется радиаторам, так как они являются последним звеном в цепи отопления. Отдаваемое ими тепло является основным критерием для определения эффективности всей системы отопления.

Несмотря на огромное значение радиаторов, они остаются самыми консервативными элементами в строительстве. Инновации в этой области редки, хотя исследователи постоянно работают над улучшением дизайна продукции. Существует 4 основных типа, которые используются в современном теплоснабжении зданий и сооружений, и данный калькулятор подскажет, как рассчитать, сколько радиаторов отопления на 1 м2 необходимо.

I x классификация определяется материалами изготовления, в соответствии с которыми они делятся на:

Сталь
Чугун
Алюминий
Биметаллические

Радиаторы делятся на панельные и трубчатые. Панельные радиаторы, также известные как конвекторы, имеют КПД до 75%. Это высокий показатель эффективности для всей системы. Еще одним преимуществом является их низкая стоимость. Панели имеют низкую способность накапливать энергию, что снижает стоимость теплоносителя. Недостатком является низкая коррозионная стойкость после слива воды.

И продукты просты в использовании. При необходимости количество нагревательных панелей может быть легко увеличено до 33. Относительно низкая цена делает их самыми распространенными из предлагаемых продуктов.

В настоящее время российские бренды занимают лидирующие позиции на отечественном рынке. Импортировать зарубежную продукцию довольно дорого, в то время как российские производители уже начали выпускать панельные радиаторы, которые по качеству соответствуют зарубежным аналогам.

Конструкция системы панельных радиаторов состоит из стальных труб, в которых циркулирует теплоноситель. Эти устройства технологически достаточно сложны для промышленного производства. Это влияет на цену конечного продукта.

Т-образные радиаторы сохраняют все преимущества панельных радиаторов, но имеют более высокое рабочее давление – 9-16 бар по сравнению с 7-10 бар. По мощности нагрева (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы. Если вы не знаете, как правильно рассчитать количество радиаторов, воспользуйтесь онлайн-калькулятором.

Радиаторы светильников изготавливаются из того же материала или его сплавов. Они делятся на литые и экструдированные. Эта разновидность чаще всего используется в автономных системах отопления в индивидуальных домах. Этот тип не подходит для центрального отопления, так как чувствителен к качеству теплоносителя. Они могут быстро выйти из строя, если вода содержит агрессивные примеси и не выдерживает высокого давления.

Литые охладители имеют широкие каналы охлаждения и усиленные, более толстые стенки. Они имеют несколько секций, количество которых можно увеличивать или уменьшать.

Метод экструзии предполагает механическое выдавливание компонентов из алюминиевого сплава. Весь процесс относительно дешев, но конечный продукт имеет бесшовный вид. Количество секций не может быть изменено.

Светящиеся радиаторы имеют очень высокую теплоотдачу, быстро нагревают помещение и просты в установке, поскольку имеют небольшой вес. Но алюминий вступает в химическую реакцию с охлаждающей жидкостью, поэтому он должен быть хорошо очищен. Слабым местом являются стыки между секциями и соединения труб. Со временем могут возникать утечки. Они не являются ударопрочными. Они соотносятся со стальными радиаторами по давлению, температуре и другим характеристикам.

Чугунные радиаторы являются наиболее традиционной частью системы теплоснабжения. За прошедшие годы они практически не изменились, но сохранили свою популярность и отличаются простотой формы и дизайна. Они долговечны, надежны и хорошо удерживают тепло. Они устойчивы к коррозии и воздействию химических веществ в течение длительного времени. В температурном режиме они не уступают другим агрегатам с аналогичной комплектацией. Лучше по давлению и производительности, но сложнее в установке и транспортировке.

В-металлические устройства обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие нагревательные устройства могут выдерживать высокое давление. В целом, они отличаются высокой надежностью и долговечностью. Благодаря низкой инерции они имеют высокую теплоотдачу, низкий расход воды и не боятся гидроударов. По основным показателям они в 1,5-2 раза превосходят аналогичные устройства. Основным недостатком является высокая цена.

Сколько секций радиатора на квадратный метр отапливаемой площади

Когда возникает необходимость рассчитать приблизительное количество сегментов радиатора, складывается множество факторов. Нельзя не учитывать, что любой расчет будет приблизительным, содержащим ошибку. Существует несколько методов определения того, сколько секций радиатора необходимо на 1 м2 площади пола. Однако нельзя игнорировать кубатуру помещений с разной высотой потолков и другие факторы, определяющие эффективность отопления.

Чем больше помещение, тем больше секций должно быть в радиаторе.

Как рассчитать количество секций радиатора на 1 квадратный метр?

Существует несколько способов расчета объема радиатора теплоносителя:

Формулы;
столы;
компьютерные программы.

Каждый должен понимать, что радиаторы из разных материалов имеют разную мощность по теплоотдаче. Конечно, теплоотдача радиаторов является одним из важнейших факторов для расчетов, но не решающим.

Сегодня радиаторы выпускаются в:

Чугунные радиаторы.
Сталь.
Алюминий.
Биметаллические модели.

Правильно подобранный радиатор обеспечит качественное тепло в вашем доме

Существуют различные способы расчета для уменьшения ошибки, обычно они рассчитываются так

По площади помещения;
По объему помещения (высота потолка);
По совокупности факторов.

Если применить практику отопления в городских жилищах, учитывая, что на 18 “квадратов” зала используется обогреватель с 10 секциями, то делается логичная поправка:

В Средней полосе России тепло обеспечивается 11-12 секциями на комнату с низкими потолками, в Сибири и Зауралье для того же метража требуется 14-16. В Краснодарском крае зимой не холодно, достаточно 9-10 секций.
Чугунные радиаторы в 8 секций имеют теплоотдачу, достаточную для обогрева небольшой комнаты (120-150 Вт на 1 секцию). Биметаллические радиаторы имеют меньшее количество секций и обладают более высокой эффективностью, алюминиевые радиаторы имеют более низкую эффективность. Соответственно, для стандартной комнаты площадью 18-20 кв. м вам потребуется 2 чугунных радиатора по 8 секций каждый или 1 биметаллический радиатор на 12 секций.
Угловые помещения с 1-2 наружными стенами без внутренней и внешней изоляции дают о себе знать. Почти половина тепла теряется, особенно когда становится очень холодно, поэтому количество секций должно быть на 25-30% больше.

Существует ряд других факторов, которые корректируют расчеты:

тип теплоносителя (пар, вода, антифриз);
количество внешних и внутренних стен;
чему подвергается внешняя поверхность пола и потолка (чердак, подвал, жилая комната)
Высота потолка (стандартная 2,7-3 м), иногда в более просторных помещениях
Теплопроводность материала труб и радиаторов, на которую также влияет количество слоев краски и ее тип
Теплоизоляция стен;
Количество окон, выходящих на разные стороны света;
Продолжительность зимнего периода (климатический показатель);
температурный диапазон в зимний период;
старые деревянные окна или современные стеклопакеты (последние максимально сохраняют тепло в помещении);
теплопотери и тип подключения теплоносителя (нижнее, седловое, диагональное, боковое верхнее);
наличие теплого входа, сильной вентиляции и необходимости частого проветривания также влияют на выбор мощности системы отопления.

Решая, какие радиаторы лучше для квартиры, рекомендуется выбирать приборы с более высокой теплоотдачей

Важно! Радиаторы, закрытые декоративным кожухом или экраном из эстетических соображений или для безопасности маленьких детей, снижают теплоотдачу на 10-15%. Напротив, покрытие фольгой полости радиатора способствует сохранению тепла.

Какие еще величины учитываются в компьютерных программах

Существуют готовые таблицы, с помощью которых можно определить, сколько радиаторов необходимо для обогрева помещения. Однако это лишь приближение. Вот некоторые данные, которые необходимо ввести в специальные компьютерные программы для определения количества секций радиатора:

Где находится квартира – на среднем или верхнем этаже?
Куда выходят наружные стены – север и северо-восток самые холодные, юг и юго-запад немного теплее даже в холодную погоду.
Второе (третье) окно увеличивает потребность в дополнительном многосекционном нагревателе, потребность в дополнительном объеме увеличивается на 20% при больших невентилируемых окнах.
В торцевых и угловых комнатах значительно холоднее.
Изоляция наружных стен и внутренней облицовки (натуральное дерево, другие теплоизоляционные покрытия).
Дом из сэндвич-панелей, кирпичной кладки, кирпича или бруса (для дома из сэндвич-панелей требуется 11 секций, а для брусового дома – 9).
Средняя зимняя температура определяет поправочный коэффициент.
Высота потолка в помещении (натяжные и многоуровневые конструкции также дают ошибку).
Отапливается ли помещение над и под комнатой?

Радиаторы с различным количеством секций

Как рассчитать значения с помощью формул

Существуют и другие, менее важные критерии, но и они влияют на величину теплопотерь. Расчет радиаторов можно доверить профессионалу, который сделает самые точные расчеты. Обычно они ориентируются на кубическую вместимость помещения, используя специальные “калькуляторы” (компьютерные программы).

Важно! На 1 м3, согласно требованиям СНиП, зимой в среднем требуется 40 – 42 Вт тепла.

Чтобы рассчитать объем помещения, умножьте площадь помещения на высоту потолка. Например, в комнате площадью 20 м2 для достижения желаемого эффекта высота потолка составляет 4 метра. Например, 80 м3 умножить на 41 Вт = 3280 Вт. Мощность 1 секции составляет около 150 Вт, поэтому у нас есть 2 радиатора с 11 секциями каждый. Обычно это 22 радиатора на комнату с высокими потолками и 2 окнами.

Эксперты также используют такие формулы, как:

CT (количество тепла) = 100 Вт/м2 * P * K1 * K2 * K3 * K4 * K5 * K6 * K7.

Здесь P – площадь помещения, затем умножьте K или на коэффициенты (значения остекления, изоляции стен, соотношение площади пола и площади помещения, средняя зимняя температура, количество внешних стен, тип смежных помещений и высота потолка).

Конечный результат делится на тепловую мощность одной секции, округляя число в большую сторону. Некоторые производители радиаторов имеют на своем сайте точный калькулятор – данные вводятся в программу. В некоторых случаях удобнее использовать таблицу или специальное программное обеспечение.

Расчет радиаторов отопления

При строительстве или реконструкции жилых помещений самым важным вопросом является отопление. Расчет эффективной системы отопления – сложная задача для инженера-конструктора. Однако можно самостоятельно рассчитать радиаторы для данной площади помещения с помощью онлайн-калькулятора. Просто введите известные вам данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секции является онлайн программой и состоит из:

оконный блок “тип радиатора”;
десять строк введенных данных;
блок окна “Тип соединения”;
четыре строки с результатами окончательных расчетов.

Программа позволяет рассчитать количество секций радиатора, теплопотери помещения, удельные теплопотери помещения, количество тепла, выделяемого одной секцией. Полученную информацию можно сохранить в PDF-файле или распечатать.

Принцип работы калькулятора

Следуйте приведенному ниже алгоритму, чтобы получить готовые к использованию расчеты:

Выберите нужный тип радиатора. В строке ниже будет автоматически отображаться мощность на секцию выбранного типа радиатора в ваттах.
В строках 2-4 приводятся размеры помещения: длина, ширина, высота в метрах.
Выберите качество остекления.
Выберите площадь остекления (равную отношению площади окна к площади помещения), в %.
Выберите степень теплоизоляции.
Выберите климатическую зону – регион проживания.
Укажите количество внешних углов и стен помещения.
Укажите вариант помещения, которое расположено над комнатой.
Укажите температуру теплоносителя, в ℃. Это очень важно, например, центральное отопление дает 70-80 градусов, а твердотопливный котел, если у нас в доме теплый пол, устанавливается на 50-60 градусов.
Выберите тип соединения, которое вы хотите установить.

Затем появится следующая информация:

Количество секций, в единицах.
Теплопотери помещения, в ваттах.
Теплопотери помещения, в Вт/м2.
Количество тепла, произведенного 1 секцией, в ваттах.

Полезная информация.

Наиболее важными техническими характеристиками отдельных моделей радиаторов отопления являются:

Мощность секций радиатора. Чем больше мощность радиатора, тем больше теплоотдача и эффективность радиатора.
Рабочее давление радиатора. Высокий порог этого параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
Материал и вес радиатора. Тип материала (металл, сплав) напрямую влияет на прочность и долговечность радиатора, его устойчивость к коррозии. Вес изделия важен при установке, особенно если радиаторы будет устанавливать один человек.

На рынке отопления представлены четыре основных типа радиаторов: стальные, чугунные, алюминиевые и биметаллические.

Стальные радиаторы – Стальные радиаторы обладают хорошей теплоотдачей и относительно недороги. Однако они недостаточно устойчивы к гидроударам и высокому давлению и подвержены коррозии. Различают стальные панельные и трубчатые радиаторы.

Чугунные радиаторы – Самые популярные и долговечные радиаторы в России для централизованного отопления. Они характеризуются отличной теплоотдачей и устойчивы к коррозии и гидроударам. В то же время чугунные радиаторы долго нагреваются и долго остывают, имеют большой вес, что является недостатком при установке одним специалистом.

Алюминиевые радиаторы – Один из самых популярных современных типов радиаторов. Производятся литые и экструдированные алюминиевые радиаторы. Они характеризуются высокой теплоотдачей и малым весом, что важно при установке агрегатов. Однако они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают.

Биметаллические радиаторы – Биметаллические радиаторы обладают относительно лучшими свойствами среди всех типов радиаторов. Они изготовлены из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных трубок. Они характеризуются высокой теплоотдачей и долговечностью, хорошей устойчивостью к коррозии и гидроударам, а также относительно небольшим весом.

Ссылка

Радиатор отопления – Радиатор – это устройство, состоящее из отдельных элементов трубчатого или расширенного типа – секций, с внутренними каналами, в которых циркулирует теплоноситель, обычно вода. Тепло передается от радиатора путем конвекции, излучения и проводимости.

Теплоноситель – Теплоноситель – это жидкость, которая используется для передачи тепловой энергии в системах отопления. В установках центрального и индивидуального отопления чаще всего используется вода, реже – антифриз на основе пропиленгликоля (безопасен для людей и рекомендуется многими производителями отопительных приборов) или этиленгликоля (вреден для людей и не рекомендуется производителями отопительных приборов).

Читайте далее:
