Расчет длины стропил

Калькулятор на этой странице призван помочь тем, кто не хочет тратить слишком много времени на обрезку стропил. Вы можете быстро и легко рассчитать длину ваших стропилС его помощью вы можете быстро рассчитать длину стропил, размеры обрезков в области конька, обрешетки и клетки колонн. Кроме того, калькулятор может определить необходимое количество пиломатериалов для стропил и стоимость их приобретения.

Типы стропил, используемые в расчетах:

Тип 1 – Стропила без обрешетки, отделанные мауэрлатом.

Тип 2 – Стропила без обрешетки, проходящие через кирпичную кладку и обрезанные по горизонтали.

Тип 3 – Стропила без обрешетки, проходящие через кладку и разрезанные перпендикулярно их длине.

Тип 4 – Стропила с обрешеткой, заканчивающиеся обрешеткой.

Тип 5 – Фермы с обрешеткой, проходящие через кладку и разрезанные горизонтально.

Тип 6 – Стропила с обрешеткой, проходящие через мол, с отделкой, перпендикулярной их длине.

Внимание: Для тех, кто хочет проверить несущую способность стропил своего будущего дома или другого строения, предлагается калькулятор для расчета стропил деревянной крыши.

Калькулятор

Будут объяснены только некоторые параметры, которые могут быть сложны для понимания.

Исходные данные

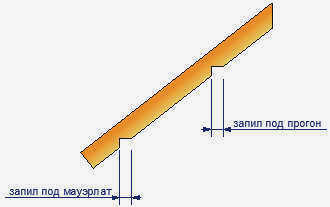

Ширина мауэрлата, стропил (J) – Ширина балки, на которую опираются стропила, или глубина стропильной подножки. Задается для всех типов, кроме типа 2.

Ширина обрешетки, вырез (I) – То же, что и в предыдущем случае, только для обрешетки.

Уклон конька – Наклон, с которым выравниваются стропила.

Длина стены – Длина стены, на которую опираются стропила.

Ширина и высота стропил (B и C) – Поперечное сечение бруса или доски, из которой изготовлено стропило.

Цена за 1 м 3 – цена за кубический метр досок для стропил.

Результат

Количество стропил – Здесь подсчитывается количество стропил с одной стороны стены. Другими словами, для скатной крыши это число нужно умножить на 2.

Общий объем – Общее количество кубических метров древесины на стропила.

Общая стоимость – Общая стоимость закупки досок.

Расчет стропил для скатной крыши – онлайн-калькулятор

Если вы оплатили подписку, вошли в систему, но видите это сообщение, это означает, что ваш браузер не совместим с функцией калькулятора. Пожалуйста, используйте последнюю версию вашего браузера Google Chrome для продолжения работы с сайтом.

Получить доступ
Выберите проекцию:

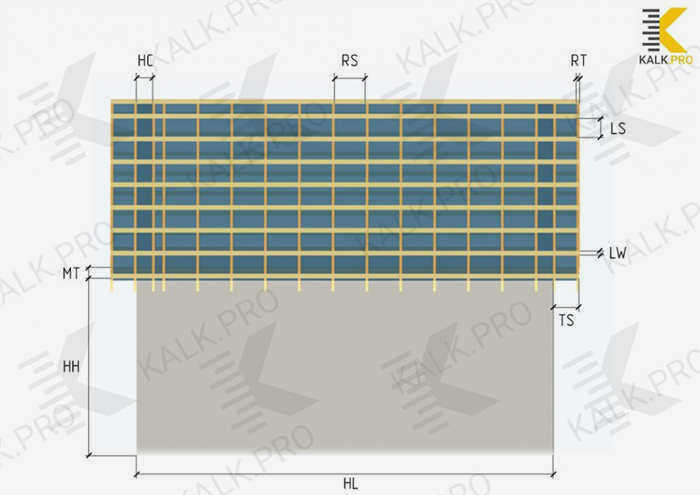

Чертеж расположения стропил крыши

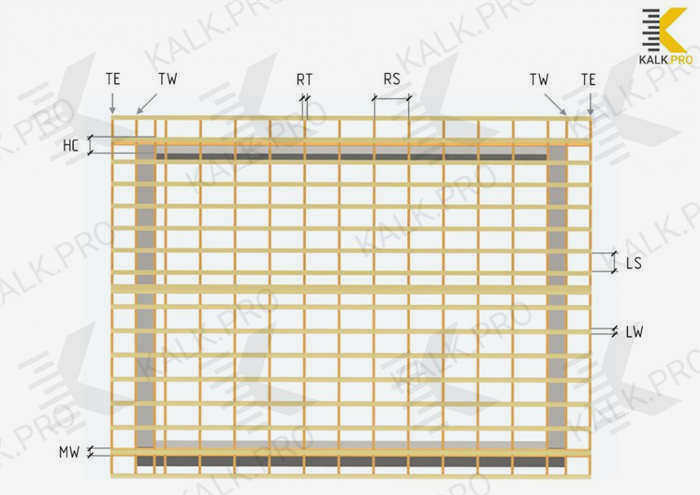

Чертеж расположения горизонтальных стропил крыши

Расстояние: 0
Результаты расчетов
Угол: 43.44 °
Угол распила: 46.56 °
Размер пропила: 14,2 см
Длина: 496,22 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 482,02 см
Длина от конька до ската: 413,16 см
Длина от конька до закругления: 406,27 см
Длина от перил до конца свеса: 68,86 см
Глубина свеса (горизонтальная): 5 см
Глубина разреза вдоль стены (вертикально): 4,73 см
Строительные материалы
Ширина: 15 см
Длина: 496,22 см
Толщина: 5 см
Объем: 0.037 м³
Указаны "Размеры".
Единицы измерения: см
Цвет рисунка: цвет
Высота: 300 см
Ширина: 600 см
Свес: 50 см
Свес: 5 см
Ширина: 15 см
Толщина: 5 см
Открыть
Выберите способ сохранения

Добавить в закладки
Сохраните эту ссылку на закладке "Мои закладки" в вашем личном шкафчике.

Поделиться
Поделитесь этой ссылкой на Facebook, ВКонтакте, Google+ и т.д.

Сканировать QR-код
Получите ссылку на расчет с параметрами, отсканировав QR-код
Доступно из

Онлайн-калькулятор обеспечивает точный Расчет стропил скатной крыши в соответствии с предполагаемыми размерами каркаса конструкции. Итоговый отчет будет включать параметры стропил (длина, сечение доски, угол распила, размер распила), комплект чертежей со всеми особенностями элементов и интерактивную 3D-модель. Рекомендации по оптимальному сечению пиломатериалов приведены ниже.

Порядок расчета стропил для скатной крыши

Шаг 1. Выбор единиц измерения – мм, см, м, дюймы, футы.
Шаг 2 .. Выбор типа рисунка – монохромный, цветной.

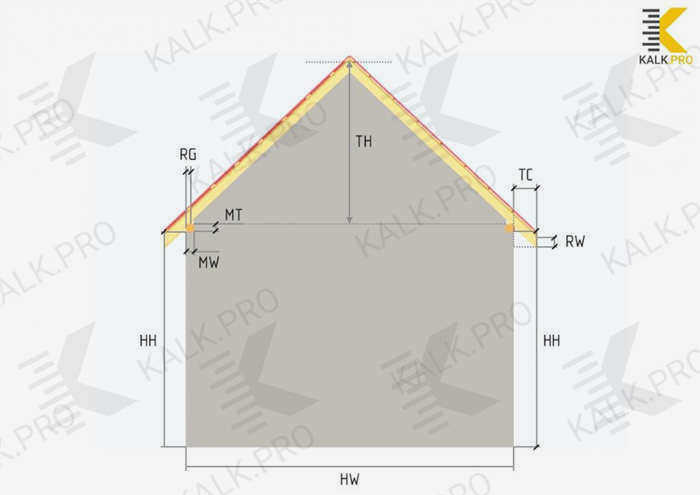

Шаг 3 .. Введите параметры крыши – высота, ширина, свес.
Шаг 4 .. Параметры стропил – ширина и толщина доски, глубина горизонтального бруса.
Шаг 5 .. Проверьте введенные значения и приступайте к расчету стропил скатной крыши.

Как рассчитать стропильную систему?

* Непосредственно на крыше введите предполагаемые значения, основанные на первоначальных расчетах.

Введите половину длины пролета крыши (B). Укажите расстояние между центром колонны и центром вертикальной опорной стойки.
Укажите длину свеса (S).
Укажите высоту стойки (H) или введите угол наклона крыши (a). Оптимальное значение уклона в большинстве случаев составляет от 30° до 60°.
Определите значение снеговой нагрузки для данной местности (найдите заснеженную местность).
Определите значение ветровой нагрузки для данной местности (найдите ветреную местность).
Выберите тип местности (открытая, городской лес, плотная городская застройка).
Укажите кровельный материал (черепица, листовой металл, шифер, рубероид и т.д.).
Укажите угол наклона стропил (см. ниже).
Выберите тип древесины, из которой изготовлены стропила (предпочтительно класс 1).
Укажите коэффициент сечения стропил (h/b) (обычно 1/2, 1/3) или введите ширину основания (b).
Нажмите кнопку "Рассчитать».

Мы также предлагаем подробные расчеты стропил для односкатных и скатных крыш. Калькуляторы предоставляют подробную информацию о размерах балок, разрезах, необходимых для монтажа. Результат включает чертежи и 3D.

Соотношение между шагом стропил и поперечным сечением – таблица

Длина стропил, м

Расстояние между стропилами, м

Помощь в расчетах

У вас нет времени или желания возиться с калькулятором и собирать нагрузки. И в то же время хочется быть на 100% уверенным в результате. Я буду рад помочь.

Зарегистрирован как индивидуальный предприниматель. Более подробную информацию обо мне можно найти в левом верхнем меню.

Стоимость расчета балок и других строительных конструкций:

от 2000 руб. – Без предоставления подробного письменного отчета;
от 3000 руб. – с предоставлением отчета.

Также, если проект не предусмотрен, но есть много вопросов по выбору материалов, строительству и архитектуре. Обращайтесь, я помогу.

Консультация от 2 000 руб.

Контакт, e-mail: Этот почтовый адрес защищен от спам-ботов. Для его просмотра у вас должен быть включен JavaScript.

Расчеты с учетом специальных предложений и скидок:

Приветствую, Игорь.

Калькулятор

Исходные данные

Срок службы – Здесь указывается срок, в течение которого предполагается, что конструкция будет функционировать должным образом.

Другие параметры (L и L0, уклон (K), высота крыши (H, H1 и H2)) также очень понятны. Здесь достаточно взглянуть на чертеж.

Для справки, стропило – это стропильная доска.

Материал – Здесь вы выбираете тип древесины, из которой будут изготовлены стропила, а затем и сами стропила.

Ширина (B) и высота (D) – это размеры поперечного сечения стропил.

Порода древесины – Здесь вы выбираете породу древесины, из которой будут изготовлены стропила.

Пропитка – Если древесина должна быть пропитана пропиточным составом глубокого давления – введите "да".

Нагрузка на стропила может быть неравномерной в соответствии со СНиП "Нагрузки и воздействия". Другими словами, стропило слева может быть нагружено больше, чем стропило справа (подробнее об этом в статье: сбор нагрузок на крышу и стропила). Поэтому, если рассчитывается только одно стропило, то значение нормативное (qн) и расчетного значения (qр) нагрузки принимается максимальным (в нашем случае слева). А если расчет стропил крыши производится как в случае со стропилами (когда рассчитывается вся стропильная конструкция), то следует определить и нагрузки на левую сторону (qн1, qr1) и нагрузки на правую сторону (qн2, qr2).
