Расчет секций радиаторов по площади помещения калькулятор

• размеры помещения, для которого производится расчет;
• мощность всего радиатора или каждой секции. Эту информацию можно найти в технической документации, предоставленной производителем радиатора.

Радиаторный калькулятор

Проектирование системы отопления для нового строительства или замена устаревших радиаторов в случае капитального ремонта дома требует расчета необходимого количества секций. От этого будут зависеть комфортные условия проживания, эффективность всей системы отопления и размер самих радиаторов. Специальный калькулятор на нашем сайте поможет решить эту проблему и обеспечить высокую энергоэффективность.

• Радиатор является важной частью системы отопления и нагревает воздух в помещении за счет движения теплоносителя (нагретой воды или антифриза).
• Радиатор обычно представляет собой сборную конструкцию из нескольких соединенных вместе секций или литую стальную конструкцию.
• Наиболее популярными сегодня являются радиаторы, в которых используется сталь, алюминий или комбинация этих двух материалов.
• Материал определяет теплоотдачу и эффективность радиатора.

Модели радиаторов

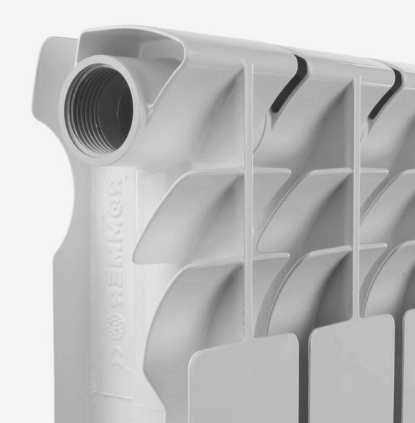

Радиаторы из алюминия

Легкие, прочные и компактные приборы с превосходной теплоотдачей. Усовершенствованная конструкция позволяет нагревать воздух путем излучения и конвекции. Воздушный поток способствует равномерному распределению тепла по всему помещению. Алюминиевые радиаторы востребованы в частных и индивидуальных системах отопления, они выдерживают довольно высокое давление в системе до 20 атм. без деформации и потери герметичности. Их отличает привлекательный внешний вид и доступная цена.

Нещелочные свойства:

• Чувствительны к качеству воды.
• Контакт с воздухом в системе может вызвать коррозию.

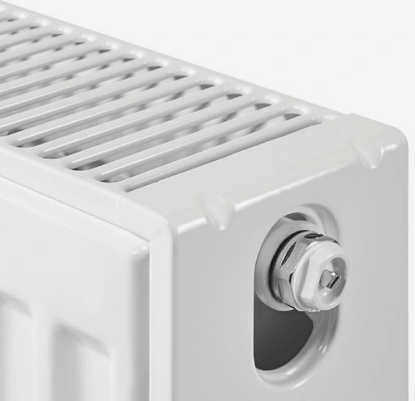

Стальные панельные радиаторы

Прочная и долговечная конструкция с элегантным дизайном, которая быстро нагревается и долго сохраняет тепло. Предназначены для систем низкого давления до 15 атм. В основном предназначены для частных домов и офисных зданий. Важным аргументом в их пользу является низкая стоимость.

Несохраняемые характеристики:

• Склонность к окислению и коррозии металла в случае попадания воздуха или длительного отсутствия теплоносителя внутри устройства.
• Возможность деформации при резких перепадах давления.

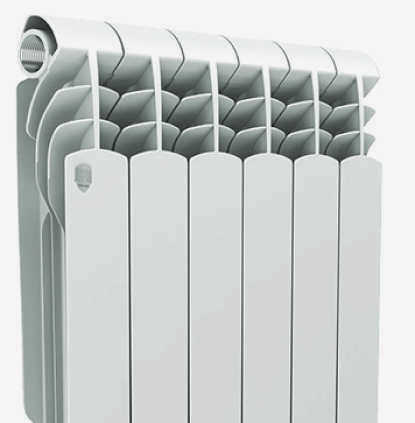

Биметаллические радиаторы

Эти радиаторы изготовлены из стали и алюминия. Центральный коллектор из высококачественной стали обеспечивает долговечность радиатора, а алюминий обладает хорошей теплоотдачей. Радиаторы быстро нагреваются и имеют эстетически приятный внешний вид. Они характеризуются устойчивостью к коррозии, гидравлическим ударам и колебаниям давления до 40 атм. Они выпускаются в различных моделях и просты в установке.

Ваша собственная система отопления

Невозможно рассчитать систему отопления частного дома без оценки теплопотерь окружающих конструкций.

Как правило, в условиях долгих холодных российских зим здания теряют тепло из-за разницы температур внутри и снаружи. Чем больше площадь дома, окружающих и сквозных конструкций (крыша, окна, двери), тем выше выходит значение теплопотерь. Существенное влияние оказывает материал и толщина стен, а также наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона имеют значительно меньшую теплопроводность, чем кирпичные. В качестве изоляции используются материалы с самыми высокими показателями теплового сопротивления (минеральная вата, полистирол).

Перед установкой системы отопления дома необходимо тщательно продумать все организационные и технические аспекты, чтобы после возведения "коробки" можно было приступить к завершающему этапу строительства, а не откладывать долгожданный переезд на долгие месяцы.

Отопление в частном доме основано на "трех слонах":

• нагревательный элемент (котел);
• система трубопроводов;
• радиаторы.

Какой котел лучше выбрать для дома?

Отопительные котлы – главный элемент всей системы. Они будут поставлять тепло в дом, поэтому к их выбору нужно подходить с особой тщательностью. По типу подачи тепла они делятся на:

• электрические;
• твёрдое топливо
• жидкотопливные;
• газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

1. Электрические котлы не завоевали большой популярности, в основном из-за их довольно высокой стоимости и больших затрат на обслуживание. Тарифы на электроэнергию оставляют желать лучшего, кроме того, существует вероятность обрыва линий электропередач, что может оставить дом без отопления.
2. Твердотопливные котлы Котлы часто используются в отдаленных деревнях и поселках без централизованных коммуникационных сетей. Они нагревают воду, используя дрова, брикеты и уголь. Важным недостатком является необходимость постоянно следить за топливом; если оно прогорит, а времени на его пополнение не будет, дом перестанет отапливаться. В современных моделях эта проблема решается автоматической подачей топлива, но цена таких приборов значительно выше.
3. Жидкотопливные котлыв подавляющем большинстве случаев работают на дизельном топливе. Они обладают отличной эффективностью благодаря высокой экономичности, но высокая цена сырья и необходимость в резервуарах для дизельного топлива ограничивают многих покупателей.
4. Лучшим решением для сельского дома являются газовые котлы. Они завоевали доверие большинства населения благодаря своим небольшим размерам, низкой цене газа и высокой теплоотдаче.

Калькулятор для расчета количества секций чугунного радиатора МС

Опубликовано Евгений Афанасьев
Обновлено: 26.11.2019

91310 7 Вкладка: Ctrl + D

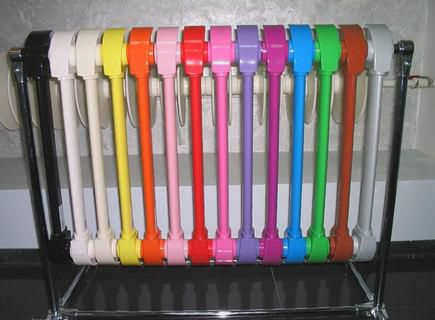

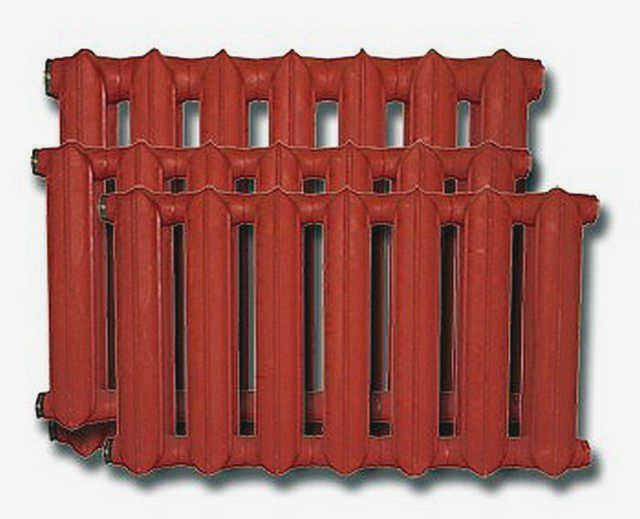

Несмотря на широкий ассортимент современных отопительных приборов для теплообмена, всем известные чугунные радиаторы – "гармошки" – никуда не денутся. Более того, у производителей таких смесителей нет проблем со сбытом. Это объясняется отличной надежностью изделий, которые могут прослужить полвека и более, и высокими показателями теплообмена.

Как правильно определить количество секций таких радиаторов, чтобы обеспечить комфортные условия проживания в помещении? Это зависит от помещения, в котором вы собираетесь их установить, а также от самих радиаторов – они могут значительно отличаться друг от друга. Наш калькулятор секций чугунных радиаторов MC поможет вам принять правильное решение.

Цены на чугунные радиаторы

чугунный радиатор

Расчеты требуют некоторых пояснений – они будут приведены ниже калькулятора.

Алгоритм расчета основан на том, что для обогрева 10 м² требуется 1 кВт тепловой энергии. Понятно, что этот коэффициент весьма относителен, поэтому он будет корректироваться с учетом ряда факторов, зависящих от конкретного помещения.

• Площадь помещения рассчитать несложно, особенно если помещение традиционно прямоугольное.

Помощь в вычислении площади помещений сложной формы

Если помещение имеет более сложную форму, можно использовать несколько различных подходов. Более подробную информацию об этом, включая примеры и калькуляторы расчетов, смотрите в разделе вычисление площади помещения .

• Количество внешних стен. Чем их больше, тем больше теплопотери, что учитывается программой расчета.
• Положение внешних стен помещения по отношению к кардинальным точкам также важно. Причина этого, вероятно, очевидна.
• Если стена находится с наветренной стороны по отношению к традиционным зимним ветрам, она будет остывать быстрее – поэтому необходим запас теплоемкости, чтобы компенсировать это.
• "Уровень мороза" описывает климатические особенности региона. Он включает в себя не аномальные температуры, а нормальные температуры для самой холодной десятидневки зимы.
• Если стена полностью утеплена, уровень теплоизоляции можно считать хорошим на основании теплотехнических расчетов. Вообще, неутепленные стены в принципе даже не стоит рассматривать, так как отопление будет переводом денег за энергию, а комфортного микроклимата в доме все равно не добиться.
• Чем выше потолки, тем больше объем помещения и тем больше тепловой энергии требуется для его обогрева.
• Следующие две графы учитывают вертикальную близость помещения – сверху и снизу, то есть, по сути, потери тепла через потолок и пол.
• Далее следует несколько граф, касающихся наличия и характеристик окон. Очевидно, что от этих параметров зависит общая потребность помещения в тепле для компенсации возможных теплопотерь.
• Если в помещении есть дверь, которая постоянно используется и выходит на улицу, холодная лестница или неотапливаемый балкон, то каждое открытие двери сопровождается притоком холодного воздуха. Это должно компенсироваться определенным запасом мощности.

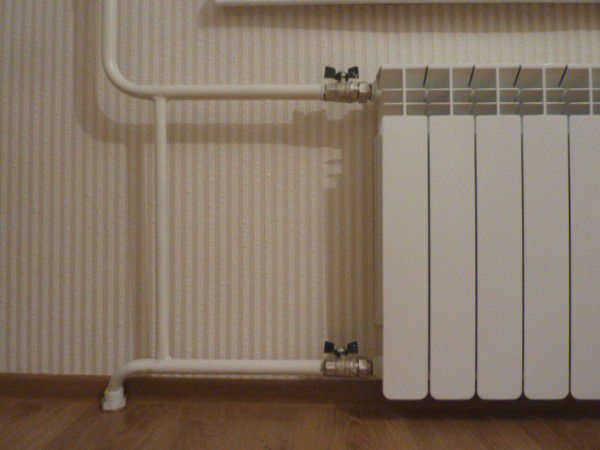

• Специфика конкретной системы отопления может повлиять на способ подключения радиаторов к контуру. Это, в свою очередь, влияет на эффективность теплоотдачи радиаторов. Выберите запланированную схему подключения из приведенных примеров.

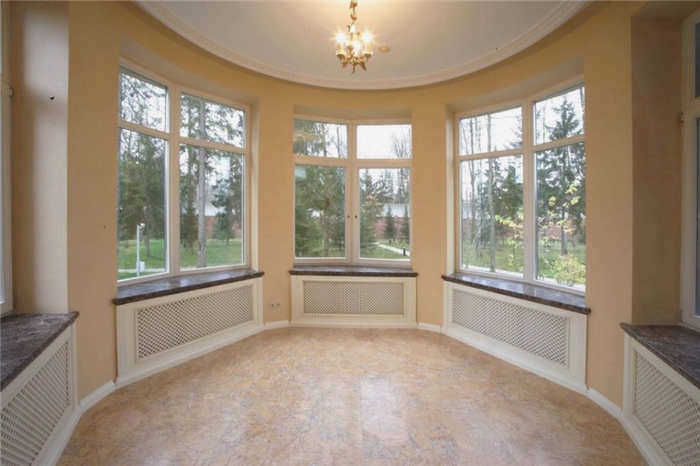

• Радиатор, размещенный непосредственно на стене, скрытый в нише или закрытый кожухом – все они будут существенно отличаться по теплоотдаче. Это учитывается в специальном поле ввода – выберите особенности установки из списка.
• Наконец, сами модели чугунных радиаторов MC различаются по линейным параметрам и, соответственно, по теплоотдаче на секцию. В данном списке представлены наиболее распространенные типы чугунных МС радиаторов, их характеристики уже заложены в программу расчета.
• Результат расчета покажет рекомендуемое количество секций для установки в данном помещении.

Расчеты для нестандартных помещений

Этот вариант расчета подходит для нестандартных помещений с низкими или слишком высокими потолками. Он основан на предположении, что для обогрева 1 м3 жилой площади требуется примерно 41 Вт-ч энергии батареи. Это означает, что расчет производится по одной формуле следующего вида:

A = Bx 41,

• A – желаемое количество секций обогревателя;
• B – объем помещения. Рассчитывается путем умножения длины помещения на его ширину и высоту.

В качестве примера рассмотрим помещение длиной 4 метра, шириной 3,5 метра и высотой 3 метра. Ее объем составляет 42 м3.

Давайте рассчитаем общую потребность в тепле этой комнаты, умножив объем на 41 ватт, упомянутый ранее. Результат – 1722 ватта. В этом примере возьмем радиатор, каждая секция которого обеспечивает 160 Вт тепловой энергии. Рассчитайте необходимое количество секций, разделив общую потребность в тепле на значение мощности каждой секции. Результат равен 10,8. Как обычно, результат следует округлить до ближайшего целого числа, т.е. до 11.

Важно: Если вы приобретаете батареи, которые не являются секционными, разделите общую потребность в тепле на емкость всей батареи (указана в сопроводительной технической документации). Это покажет, сколько обогревателей вам нужно.

Рекомендуется округлять цифры расчета в большую сторону, так как компании-производители часто указывают мощность немного выше, чем фактическая мощность в технической документации.

Наиболее точный вариант расчета

Как видно из приведенных выше расчетов, ни один из них не является абсолютно точным, поскольку даже для одинаковых помещений результаты все равно немного отличаются.

Если вы хотите добиться максимальной точности, воспользуйтесь приведенным ниже методом. Он учитывает ряд факторов, которые могут повлиять на эффективность отопления и другие важные параметры.

В целом, формула расчета выглядит следующим образом:

T = 100 Вт/м2 * A * B * C * D * E * F * G * S ,

• Где T – общее количество тепла, необходимое для обогрева рассматриваемого помещения;
• S – площадь обогреваемого помещения.

Остальные коэффициенты необходимо проанализировать более подробно. Коэффициент A учитывает остекление помещения.

• 1,27 для помещений с окнами с двойным остеклением;
• 1,0 для помещений с окнами с двойным остеклением;
• 0,85 для помещений с тройным остеклением.

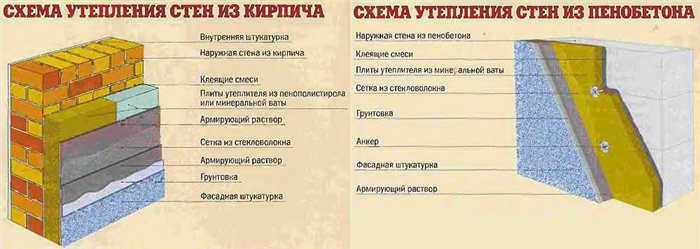

Коэффициент B учитывает специфическую теплоизоляцию стен помещения.

• если теплоизоляция плохая, коэффициент принимается равным 1,27;
• если теплоизоляция хорошая (например, если стены выложены в 2 кирпича или намеренно изолированы качественным теплоизолятором), используется коэффициент 1,0;
• если уровень теплоизоляции высокий, используется коэффициент 0,85.
