Стропильная система крыши – это сложная несущая конструкция, которая служит скелетом всей конструкции крыши. Основными функциональными элементами этой системы являются стропила, т.е. наклонные стропила, опирающиеся на кронштейн крыши и соединенные у конька. Они несут большую часть нагрузки и формируют скат крыши.
При строительстве крыши особое внимание уделяется стропилам, поскольку предполагается, что конструкция должна надежно выдерживать собственный вес и воздействие сил природы (ветер, осадки). Поэтому, в зависимости от предполагаемой нагрузки на крышу, необходимо выбрать соответствующее сечение балок и угол наклона, чтобы обеспечить целостность системы.
Калькулятор расчета стропильной системы KALK.PRO поможет вам рассчитать оптимальные параметры стропил для скатных крыш с учетом ветровой и снеговой нагрузки, собственного веса пиломатериалов и кровельного материала. Инструмент рассчитывает общую нагрузку на стропильную систему, момент сопротивления и изгибающий момент при заданном угле наклона, а затем определяет минимальное сечение и длину балки.
- Теоретические основы работы калькулятора представлены в статье "Расчет стропильной системы".
- Подробнее о монтаже можно прочитать в статье 'Крыша своими руками'.
Связанные нормативные документы:
- СП 20.13330.2016 "Нагрузки и воздействия".
- СП 64.13330.2017 "Деревянные конструкции".
- ТКП 45-5.05-146-2009 "Деревянные конструкции".
Виды нагрузок на кровлю
Основными нагрузками, действующими на кровлю, являются:
Они имеют разную степень и характер воздействия на кровлю и стропильную систему в целом. Снеговые нагрузки более статичны, все изменения происходят относительно медленно и плавно. Исключение составляет лишь лавинообразное сползание больших сугробов снега, что характерно для современных видов металлической кровли. Более того, снег лежит месяцами, а летом нагрузка отсутствует.
В случае с ветром время года не имеет значения; он способен подниматься и зимой, и летом. Ветры опасны, потому что они непредсказуемы, их невозможно предсказать или как-то подготовиться к ним. Чаще всего сильные ветры длятся недолго, но их последствия могут быть катастрофическими. Однако сильные порывы, оказывающие заметное давление на конструкцию дома, встречаются относительно редко.
В большинстве случаев ветровая нагрузка минимальна и не имеет длительного значения. Эпизодический характер и нерегулярность проявления ветра создают значительные трудности при определении фактической нагрузки на конструкцию дома, поэтому обычно учитываются максимальные табличные значения для данного региона.

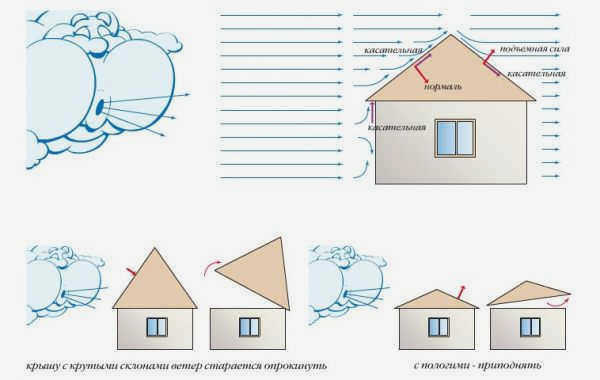

Зависимость нагрузок от угла наклона крыши

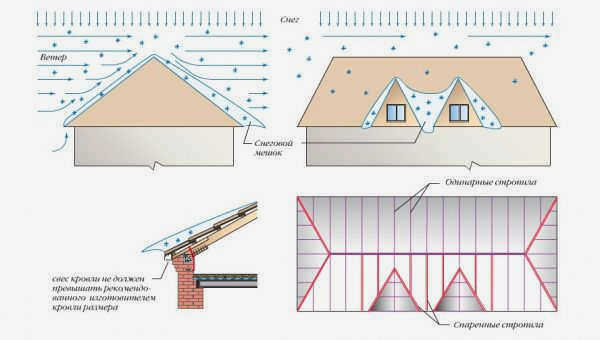

Снеговая и ветровая нагрузки обратно пропорциональны углу наклона крыши. Ветер направлен параллельно поверхности земли и испытывает воздействие всех вертикальных объектов. Снег ложится на плоскость и давит на нее в направлении сверху вниз. Поэтому чем больше угол наклона крыши, тем больше ветровая нагрузка и, наоборот, тем слабее давление снежных куч. Следовательно, чтобы уменьшить ветровую нагрузку, угол наклона должен быть уменьшен, а чтобы уменьшить снеговую нагрузку, угол наклона должен быть увеличен.
Это несоответствие требует от проектировщика глубокого знания размеров снежного навала и силы преобладающих ветров в регионе, возможности и частоты порывов. В противном случае может получиться слишком крутая крыша, создающая сильный парус, или слишком плоская, не позволяющая снегу скатываться по наклонной плоскости.

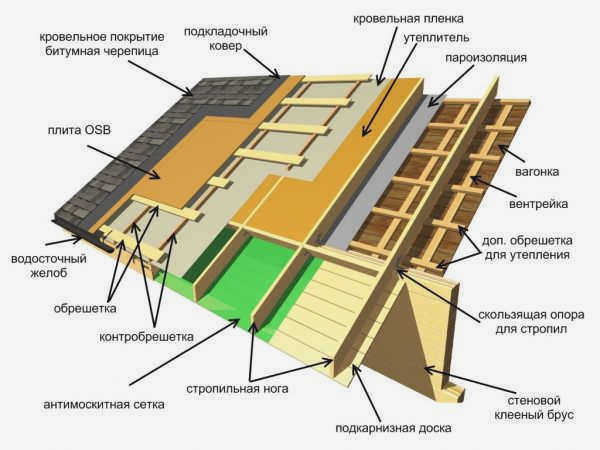

Основные элементы конструкции крыши
Крыша загородного дома – это не только декоративная деталь и украшение строения, но и сложная инженерная система. Она включает в себя множество конструктивных деталей, основными из которых являются следующие:
- Мауэрлат. Брус, уложенный на несущие стены. Она поддерживает стропильную систему и передает нагрузку с крыши на здание.
- Стропила. Стропила или доски, уложенные под углом и образующие каркас системы. Онлайн-калькулятор позволяет рассчитать некоторые параметры стропильной системы.
- Несущие элементы. Стойки, балки, обрешетка и скобы используются для крепления стропил и усиления конструкции.
- Конёк. Верхнее ребро крыши, место пересечения ската.
- Стропила. Решетчатая конструкция, к которой крепится кровельный материал. Некоторые типы крыш требуют сплошного настила. Онлайн-калькулятор может достаточно хорошо рассчитать параметры обрешетки, особенно для простых крыш.
Что рассчитать с помощью онлайн-калькулятора: виды и возможности
Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время, чтобы внимательно изучить их и произвести кропотливые расчеты на бумаге. Из всех способов решения вопроса о том, как рассчитать крышу дома, онлайн-калькулятор является лучшим вариантом. Существует две разновидности калькуляторов, которые выполняют определенный тип расчета:
Стандартный калькулятор крыши
Самый популярный из них предоставляет основные параметры, от угла наклона стропил до допустимой нагрузки на крышу. Расчет кровли обычно охватывает все распространенные варианты (все виды черепицы, шифер, глиняная черепица и другие материалы).
Широко представлены калькуляторы для расчета односкатных, скатных и шатровых крыш; есть также сервисы для расчета шатровой или мансардной крыши. Онлайн-калькулятор двускатной или односкатной крыши предназначен для решения простых задач; более сложные программы расчета необходимо скачать и установить на компьютер.
Строительный калькулятор
Этот калькулятор использует усовершенствованные алгоритмы расчета, позволяющие генерировать не только таблицы с цифрами, но и ряд подробных чертежей и 3D-визуализаций. Строительный калькулятор обычно может рассчитать любой тип кровли.
Почти у каждого производителя кровельных материалов есть свой собственный калькулятор, который можно найти в поисковых системах. Например, калькулятор шифера BF Tech можно найти на сайте производителя.

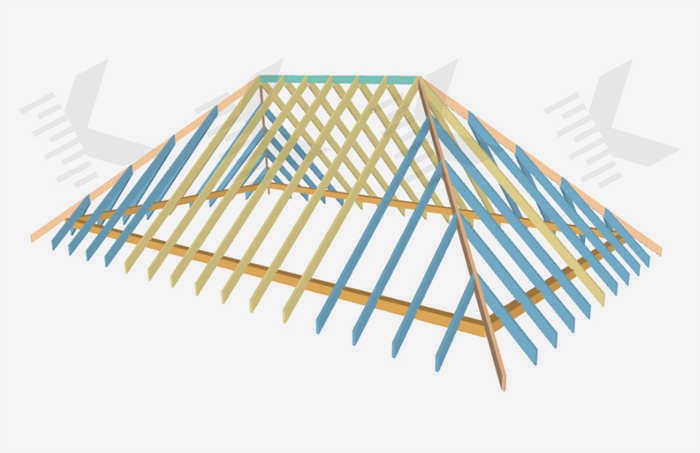

Помимо основных параметров, вы можете узнать, сколько древесины вам понадобится, выбрать оптимальный утеплитель и пароизоляцию. Чертежи показывают расположение стропил и обрешетки и позволяют проверить угол и положение стропил.

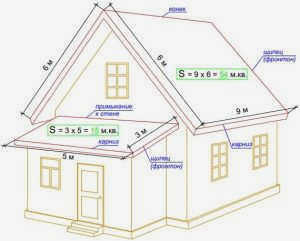

Расчет площади крыши
площадь дома будет изображена в виде одной наклонной плоскости, то вам повезло с расчетами.В таких обстоятельствах измерьте длину и ширину конструкции, сложите цифры для обычных свесов, а затем умножьте оба результата один на другой.
Что касается крыши, то при расчете следует использовать несколько дополнительных элементов, включая угол наклона того или иного элемента. Прежде всего, мы рекомендуем разделить все элементы крыши на определенные части (например, треугольники).

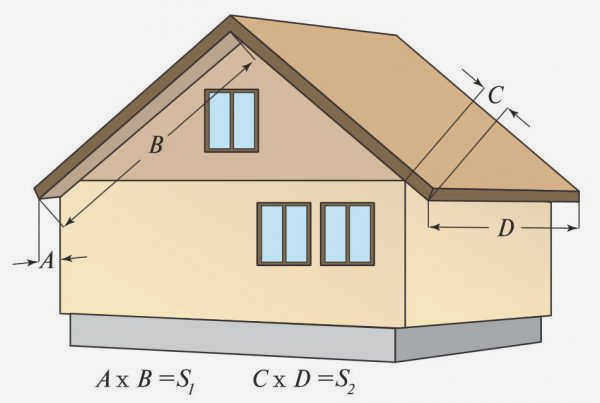

В случае двускатной стены умножьте площадь каждого ската в отдельности на косинус угла наклона. Угол наклона – это число, взятое из точки пересечения ската и перекрытия. Что касается измерения длины одного ската, то ее следует определять исходя из существующего расстояния от конька до края карниза.
Расчет площади крыши

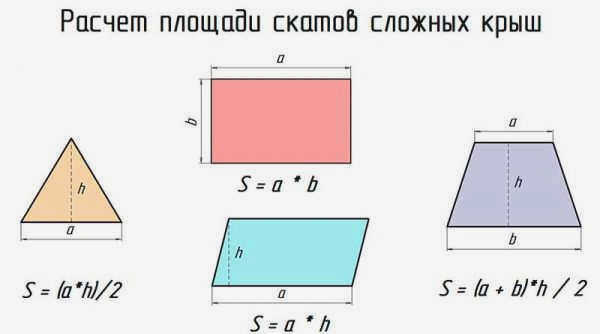

Таким образом, алгоритм решения одинаков для всех проектов, использующих скатные карнизы. После выполнения описанных выше действий сложите полученные результаты, чтобы узнать площадь купола дома.
В магазинах DIY и соответствующих магазинах могут продаваться карнизы в форме неправильного многоугольника. В этом случае помните совет из материала – разделите плоскость на одинаковые геометрические фигуры и просто сложите их вместе после завершения расчета.

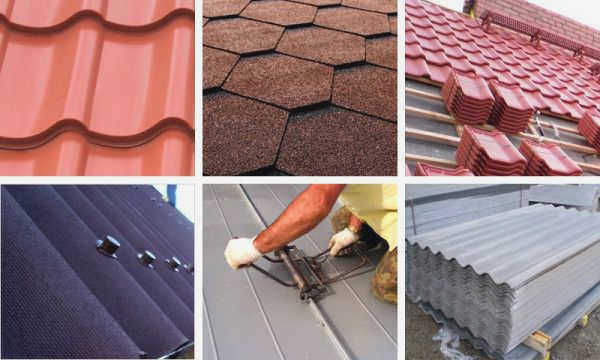

Расчет количества кровельных материалов на примере черепицы
В случае с черепичной кровлей необходимо начать с угла наклона ската, о котором уже говорилось в предыдущем разделе. Если говорить о крайних значениях, то есть все теоретические основания говорить о следующем диапазоне 11-70 градусов. Только вот практика, как известно, вносит свои коррективы, и они не всегда совпадают с теорией.
Специалисты утверждают, что 45 градусов – оптимальный угол наклона.
Особенно если речь идет о крыше дома, который расположен в районе с минимальным количеством осадков, что не требует значительного уклона. Однако если снег – частый гость, 45 градусов – лучший вариант, но из-за увеличения давления ветра потребуется усилить коробку и стропильную систему. Кроме того, чем круче уклон, тем больше материала потребуется для софита.
Рассмотрим алгоритм расчета на примере скатной крыши:
- Пусть угол наклона выражается как A, ½ перекрываемого пролета – как B, высота будет H.
- Введем действие нахождения тангенса, которое решается делением H на B. Мы знаем указанные величины, поэтому, используя таблицу Брадиса, найдем значение угла наклона A по арктангенсу (H/B).
- Для решения такой серьезной задачи лучше использовать калькулятор, способный вычислять обратные тригонометрические функции. Затем умножьте B на длину покрытия, чтобы найти площадь каждого ската.
Когда речь идет о расходе материала, такие расчеты используются на заключительном этапе процесса проектирования. Сначала рассчитайте площадь покрытия и размеры кровельного материала. В качестве примера возьмем металлочерепицу.
Фактическая ширина составляет 1180 мм, а эффективная – 1100 мм. Теперь перейдем к расчету длины покрытия дома, о котором мы уже говорили. Поскольку в качестве примера мы рассматриваем фиктивный расчет, пусть указанный параметр будет равен 6 метрам.
Калькулятор односкатной крыши онлайн
Данный калькулятор облегчает комплектацию материалов для стропильной системы и окончательного покрытия крыши, позволяет рассчитать угол наклона, количество обрешетки и размер стропил.
Перед проведением расчетов настоятельно рекомендуется:
- Изучить стропильную систему для соответствующего кровельного материала. Это относится, в частности, к обрешетке. Для битумной черепицы обрешетка должна быть сплошной (плита может быть заменена на OSB или фанеру). Для металлической черепицы обрешетка должна быть установлена в соответствии с размером волны.
- Проверьте угол и шаг стропил. В этом поможет программа Rafters 1.0.1.
Определите кровельный материал:
кг/м 2

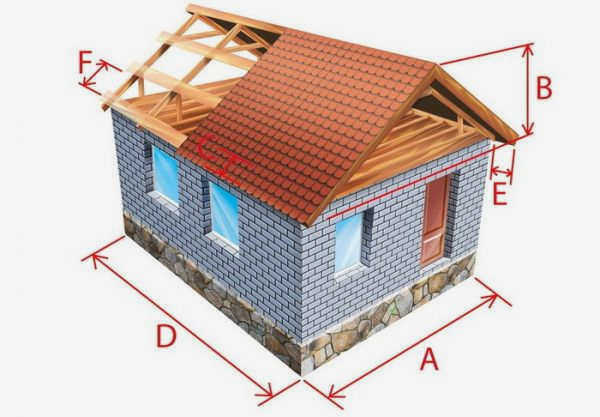

Введите параметры крыши:

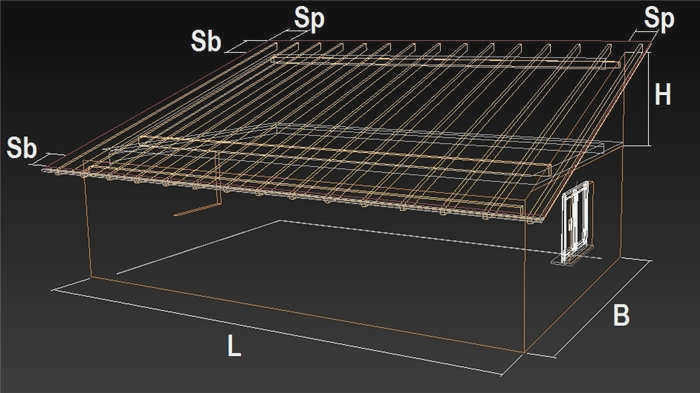

Ширина фундамента B (см)
Длина фундамента L (см)
Высота H (см)
Длина бокового свеса Sb (см)
Длина переднего и заднего свесов Sp (см)
Стропила:
Наклон конька (см)
Порода древесины для стропил (см)
Рабочая часть бокового стропила (опционально) (см)
Расчет обрешетки:
Ширина обрешетки (см)
Толщина досок обрешетки (см)
Расстояние между досками обрешетки
(см)
Расчет снеговой нагрузки:

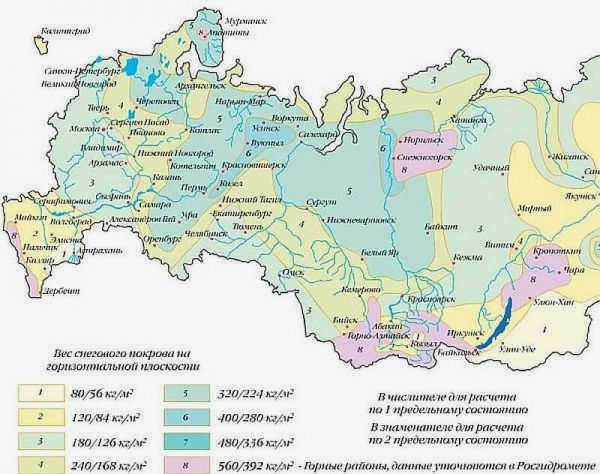

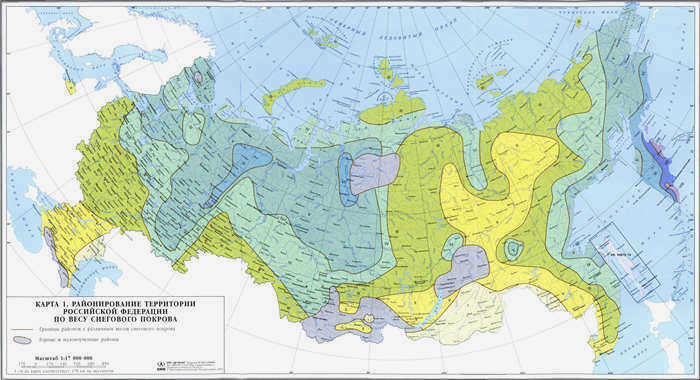

Выберите регион, используя карту ниже

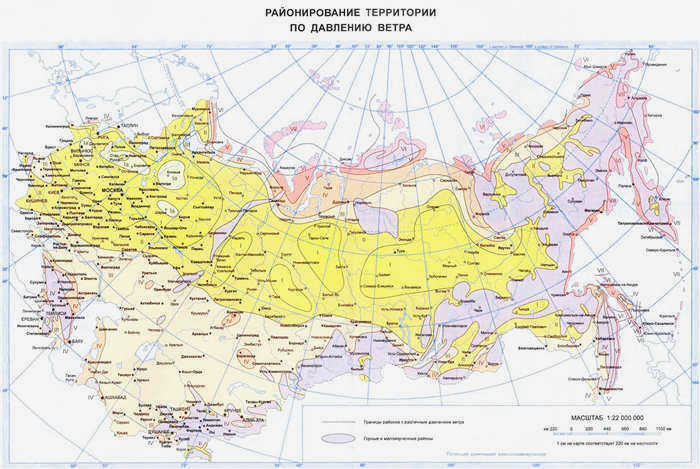

Расчет ветровой нагрузки:
Регион
Высота до конька здания
Тип местности

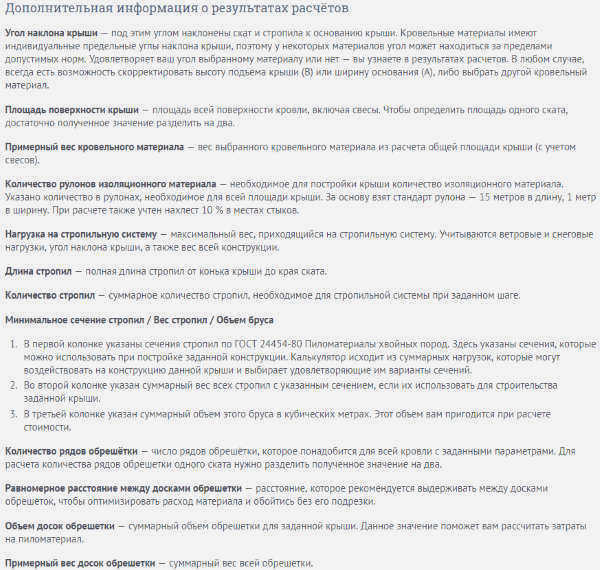

Результаты расчета:
Крыша:
Угол наклона крыши: 0 градусов.
Таблица ветровой и снеговой нагрузки для России
| Субъект федерации | Город | Заснеженная территория | Ветреный район |
| Адыгея | Майкоп | 2 | 1 |
| Алтайский край | Барнаул | 4 | 3 |
| Бийск | 4 | 1 | |
| Рубцовск | 3 | 3 | |
| Амурская область | Благовещенск | 1 | 3 |
| Архангельская область | Архангельск | 4 | 2 |
| Северодвинск | 4 | 2 | |
| Астрахань | 1 | 3 | |
| Башкортостан | Нефтекамск | 5 | 2 |
| Салават | 5 | 3 | |
| Стерлитамак | 5 | 3 | |
| Уфа | 5 | 2 | |
| Белгородская область | Белгород | 3 | 2 |
| Старый Оскол | 3 | 2 | |
| Брянская область | Брянск | 3 | 1 |
| Бурятия | Улан-Удэ | 1 | 3 |
| Владимирская область | Владимир | 3 | 1 |
| Ковров | 4 | 1 | |
| Муром | 3 | 1 | |
| Волгоградская область | Волгоград | 2 | 3 |
| Волга | 2 | 3 | |
| Камышин | 3 | 2 | |
| Вологда | 4 | 1 | |
| Череповец | 4 | 1 | |
| Воронежская область | Воронеж | 3 | 2 |
| Дагестан | Дербент | 2 | 5 |
| Мачачкала | 2 | 5 | |
| Хасавюрт | 2 | 5 | |
| Забайкальский край | Чита | 1 | 2 |
| Ивановская область | Иваново | 4 | 1 |
| Иркутская область | Ангарск | 2 | 3 |
| Брэк | 3 | 2 | |
| Иркутск | 2 | 3 | |
| Калининградская область | Калининград | 2 | 2 |
| Калмыкия | Элиста | 2 | 3 |
| Калужская область | Калуга | 3 | 1 |
| Обнинск | 3 | 1 | |
| Камчатская область | Петропавловск Камчатский | 7 | 7 |
| Кемеровская область | Кемерово | 4 | 3 |
| Киселевск | 4 | 2 | |
| Ленинск-Кузнецкий | 4 | 3 | |
| Новокузнецк | 4 | 3 | |
| Прокопьевск | 4 | 2 | |
| Кировская область | Киров | 5 | 1 |
| Костромская область | Кострома | 4 | 1 |
| Краснодарский край | Краснодар | 2 | 6 |
| Новороссийск | 2 | 5 | |
| Сочи | 2 | 4 | |
| Красноярский край | Ачинск | 4 | 3 |
| Красноярск | 3 | 3 | |
| Норильск | 5 | 3 | |
| Курганская область | Курган | 3 | 2 |
| Курская область | Курск | 3 | 2 |
| Ленинградская область | Санкт-Петербург | 3 | 2 |
| Липецкая область | Елец | 3 | 2 |
| Липецк | 3 | 2 | |
| Магаданская область | Магадан | 5 | 5 |
| Марийская Республика | Йошкар-Ола | 4 | 1 |
| Мордовия | Саранск | 3 | 2 |
| Московская область | Балашиха | 3 | 1 |
| Железнодорожный | 3 | 2 | |
| Жуковский | 3 | 1 | |
| Коломна | 3 | 1 | |
| Красногорск | 3 | 1 | |
| Люберцы | 3 | 1 | |
| Москва | 3 | 1 | |
| Мытищи | 3 | 1 | |
| Ногинск | 3 | 1 | |
| Одинцово | 4 | 1 | |
| Оричево – Зуево | 3 | 1 | |
| Подольск | 3 | 1 | |
| Серпухов | 3 | 1 | |
| Химки | 3 | 1 | |
| Щелково | 3 | 1 | |
| Электросталь | 3 | 1 | |
| Мурманская область | Мурманск | 5 | 4 |
| Нижегородская область | Арзамас | 4 | 2 |
| Дзержинск | 4 | 1 | |
| Нижний Новгород | 4 | 1 | |
| Новгородская область | Великий Новгород | 3 | 1 |
| Новосибирская область | Новосибирск | 4 | 3 |
| Омская область | Омск | 3 | 2 |
| Оренбургская область | Оренбург | 4 | 3 |
| Орск | 4 | 2 | |
| Орловская область | Орел | 3 | 2 |
| Пензенская область | Пенза | 3 | 2 |
| Пермский край | Пермь | 5 | 2 |
| Приморский край | Артем | 3 | 4 |
| Владивосток | 2 | 4 | |
| Находка | 2 | 5 | |
| Уссурийск | 2 | 3 | |
| Псковская область | Великие Луки | 3 | 1 |
| Псков | 3 | 1 | |
| Республика Карелия | Петрозаводск | 2 | 5 |
| Республика Коми | Сыктывкар | 5 | 1 |
| Ухта | 5 | 2 | |
| Ростовская область | Батайск | 2 | 3 |
| Волгодонск | 2 | 3 | |
| Новочеркасск | 2 | 3 | |
| Новошахтинск | 2 | 3 | |
| Ростов-на-Дону | 2 | 3 | |
| Таганрог | 2 | 3 | |
| Шахты | 2 | 3 | |
| Рязанская область | Рязань | 3 | 1 |
| Самарская область | Волжский | 4 | 3 |
| Новокузнецк | 4 | 3 | |
| Самара | 4 | 3 | |
| Сызрань | 3 | 3 | |
| Тольятти | 4 | 3 | |
| Саратовская область | Балаково | 3 | 3 |
| Саратов | 3 | 3 | |
| Энгельс | 3 | 3 | |
| Сахалинская область | Южно-Сахалинск | 4 | 4 |
| Свердловская область | Екатеринбург | 3 | 2 |
| Каменск-Уральский | 3 | 1 | |
| Нижний Тагил | 4 | 2 | |
| Первоуральск | 4 | 2 | |
| Северная Осетия | Владикавказ | 2 | — |
| Смоленская область | Смоленск | 3 | 1 |
| Ставропольский край | Невинномысск | 2 | 5 |
| Ставрополь | 2 | 5 | |
| Тамбовская область | Тамбов | 3 | 2 |
| Татарстан | Альметьевск | 5 | 2 |
| Казань | 4 | 2 | |
| Набережные Челны | 5 | 2 | |
| Нижнекамск | 5 | 2 | |
| Тверская область | Тверь | 4 | 1 |
| Томская область | Томск | 4 | 3 |
| Томская область | Новомосковск | 3 | 1 |
| Тула | 2 | 1 | |
| Тува | Кызыл | 2 | 1 |
| Тюменская область | Тобольск | 4 | 2 |
| Тюмень | 3 | 2 | |
| Удмуртия | Ижевск | 5 | 1 |
| Ульяновская область | Димитровград | 4 | 2 |
| Ульяновск | 4 | 2 | |
| Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
| Хабаровск | 2 | 3 | |
| Хакасия | Абакан | 2 | 3 |
| Ханты-Мансийский автономный округ | Нефтьюганск | 4 | 2 |
| Нижневартовск | 5 | 2 | |
| Сургут | 4 | 2 | |
| Челябинская область | Златоуст | 4 | 2 |
| Копейск | 3 | 2 | |
| Магнитогорск | 4 | 3 | |
| Миасс | 3 | 2 | |
| Челябинск | 3 | 2 | |
| Чеченская Республика | Грозный | 2 | 4 |
| Чувашия | Новочебоксарск | 4 | 2 |
| Республика Чувашия | Чебоксары | 4 | 2 |
| Якутия | Якутск | 2 | 2 |
| Ямало-Ненецкий автономный округ | Новый Уренгой | 5 | 2 |
| Ноябрьск | 5 | 2 | |
| Ярославская область | Рыбинск | 4 | 1 |
| Ярославль | 4 | 1 |
