Калькулятор скатной крыши – расчеты, чертежи, 3D-проектирование
Калькулятор скатной крыши позволяет произвести сложные расчеты стропильной и кровельной системы, а также предоставляет набор чертежей и 3D-проект.
Все калькуляторы
Вы также можете рассчитать
- Активировать калькулятор
- Другие варианты расчетов
- Расчеты
- Габаритные чертежи
- 3D-вид
- Сохранение
- Помощь
- Готовая работа
- Материалы
- Примечания
Ошибка в расчетах Проверьте свои данные
Калькулятор будет доступен после того, как вы внесете изменения в соответствующие параметры.
Нажмите кнопку 'Рассчитать', чтобы открыть окно параметров.
Скрытые чертежи и размеры доступны после оплаты
Если вы оплатили подписку и вошли в систему, но видите это сообщение, это означает, что ваш браузер не совместим с функцией калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.
Доступ к
Выберите проекцию:

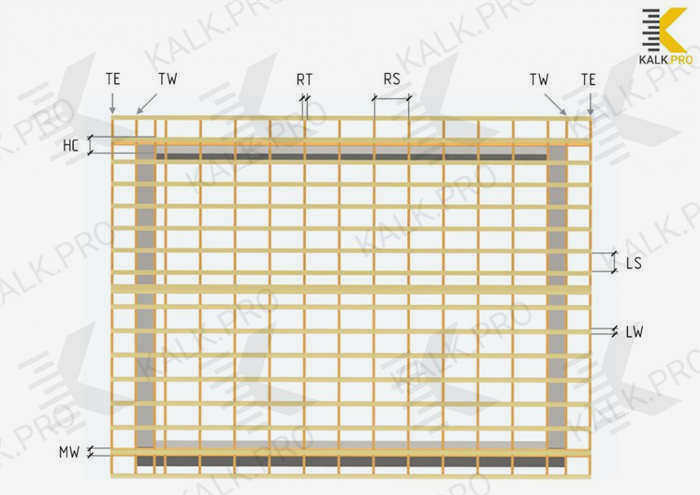

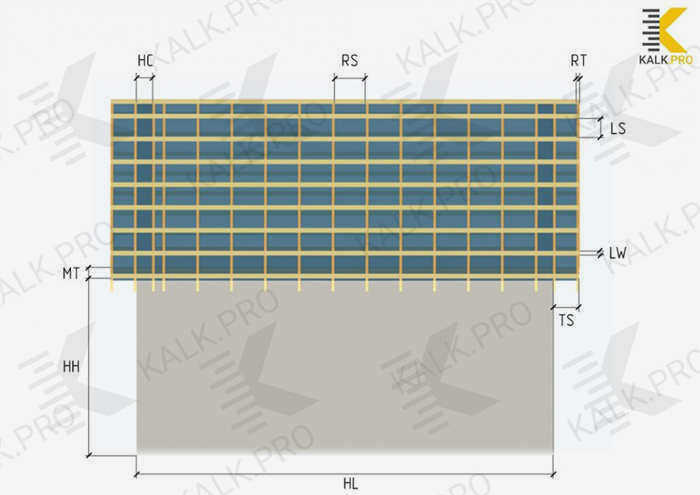

- Чертеж расстояния между стропилами скатной крыши
- Чертеж расстояния между стропилами скатной крыши

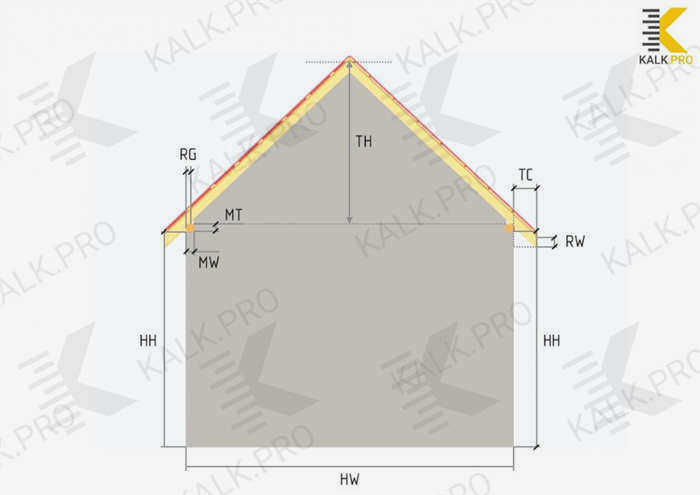

- Чертеж размеров стропил скатной крыши
- Чертеж размеров стропил двускатной крыши в монтажном положении
Расстояние: 0
Результаты расчетов
Угол: 43.44 °
Длина: 468,25 см
Ширина: 900 см
Площадь: 84.284 м²
Угол резания: 46.56 °
Размер пропила: 14,2 см
Длина: 482,45 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 468,25 см
Длина от конька до ската: 413,16 см
Длина от конька до закругления: 406,27 см
Длина от перил до конца свеса: 55,09 см
Глубина свеса (горизонтального): 5 см
Глубина разреза вдоль стены (вертикально): 4,73 см
Ширина: 15 см
Толщина: 15 см
Длина: 900 см
Общая длина: 10000 см
Количество ремней: 11 шт.
S 1: 40 см
S 2: 30 см
S 3: 60 см
S 4: 60 см
S 5: 60 см
S 6: 60 см
S 7: 60 см
S 8: 60 см
S 9: 60 см
S 10: 60 см
S 11: 60 см
S 12: 60 см
S 13: 60 см
S 14: 15 см
S 15: 30 см
S 16: 40 см
L 1: 50 см
L 2: 50 см
L 3: 50 см
L 4: 50 см
L 5: 50 см
L 6: 50 см
L 7: 50 см
L 8: 28,25 см
Конструкционные материалы
Ширина: 125 см
Длина: 250 см
Листы: 32 шт.
Площадь: 100 м²
Ширина: 15 см
Длина: 482,45 см
Толщина: 5 см
Количество: 34 шт.
Вместимость: 1.23 м³
Ширина: 5 см
Длина: 468,25 см
Толщина: 3 см
Количество: 34 шт.
Объем: 0.239 м³
Ширина: 10 см
Длина: 900 см
Толщина: 2,5 см
Количество: 18 шт.
Объем: 0.405 м³
Ширина: 15 см
Длина: 900 см
Толщина: 15 см
Количество: 2 шт.
Объем: 0.405 м³
Ширина: 100 см
Длина: 1000 см
Рулоны: 10 шт.
Площадь: 100 м²
Толщина: 15 см
Объем: 8.366 м³
Указанные "Размеры".
Единицы измерения: см
Цвет рисунка: цвет
Жесткость: выбранный
Высота: 300 см
Свес: 40 см
Розетка: 50 см
Установите стропило на край: выбрано
Установите стропило у стены: выбрано
Ширина: 600 см
Длина: 800 см
Толщина стенки: 30 см
Высота стены: 400 см
Ширина: 15 см
Толщина: 15 см
Опилки: 5 см
Ширина: 15 см
Толщина: 5 см
Расстояние друг от друга: 60 см
Ширина: 100 см
Длина: 1000 см
Верхний нахлест: 15 см
Боковой нахлест: 15 см
Толщина: 3 см
Ширина: 10 см
Толщина: 2,5 см
Расстояние между досками: 50 см
Ширина: 125 см
Длина: 250 см
Толщина: 1,4 см
Ширина: 125 см
Длина: 250 см
Верхний нахлест: 15 см
Боковой нахлест: 10 см
Открыть
Выберите способ записи

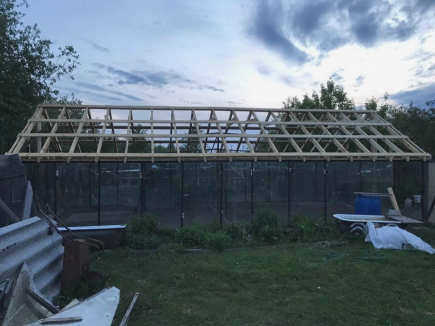

Особенности чертежей скатных крыш
Сложите высоты стен, обрешетки, стропил, обрешетки, контробрешетки и кровли, чтобы получить общую высоту конструкции.
Преимущества и недостатки шатровой крыши
Хотя расчет шатровой крыши сложен, это одна из самых популярных конструкций для отдельно стоящего дома. Она имеет ряд преимуществ:
- Обтекаемость кровли;
- Жесткость конструкции;
- Отсутствие фронтонов
Шатровая крыша также имеет ряд недостатков:
- Сложность расчета и монтажа крыши;
- Большое количество отходов материалов (особенно МП).
Поэтому преимуществ больше, а рассчитать крышу поможет онлайн-калькулятор с подробными чертежами крыши.
Особенности калькулятора расчета шатровой крыши
Наш калькулятор сразу рассчитает стропильную систему шатровой крыши – длину и количество стропил (включая диагональные стропила), длину конька. От домовладельца требуется только ввести исходные параметры: длину и ширину дома, угол наклона крыши, высоту. Следует отметить, что ширину стропильных досок нужно выбирать исходя из нагрузок, как от ветра и снега, так и от веса кровельного материала. Если вы делаете теплую крышу, расстояние между стропилами должно соответствовать ширине теплоизоляции, чтобы не пришлось резать стропила и тратить материал.
Доски для обрешетки обычно имеют толщину 30 мм. Ширина может варьироваться, для металлочерепицы с уклоном 35 см в соответствии с длиной продольной оси модуля "Монтеррей" оптимальная ширина плиты составляет 100 мм, для других типов кровли уклон и ширина плиты могут варьироваться. Не забывайте, что на обрешетку мягкой кровли OSB или фанера укладывается сплошным ковром.
Калькулятор кровли из металлочерепицы
Металлочерепица . является самым популярным кровельным материалом, поскольку значительно превосходит своих конкурентов по ряду качественных характеристик, среди которых: эстетичность, долговечность, легкость, устойчивость к механическим повреждениям, окислению и горению. Однако некоторые домовладельцы отказываются от этого материала в пользу других из-за его низких показателей тепло- и звукоизоляции, что должно дополнительно увеличивать вес кровельного материала.
| Производитель | Общая длина, мм | Длина нахлеста, мм | Полезная длина, мм | Ширина, мм | Перекрытие по ширине, мм | Полезная ширина, мм |
| Металлический профиль | 3650; 2250; 1200; 500 | 150 | 3500; 2100; 1050; 350 | 1190 | 90 | 1100 |
| Grand Line | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Stynergy | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Финишные профили | 3600; 2200; 1150; 450 | 100 | 3500; 2100; 1050; 350 | 1185 | 85 | 1100 |
| Poimukate | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Интерпрофиль | 3620; 2220; 1170; 470 | 120 | 3500; 2100; 1050; 350 | 1160 | 60 | 1100 |
| Mera System Anna | 3620; 2220; 1170; 4 7 0 | 120 | 3500; 2100; 1050; 350 | 1140 | 90 | 1050 |
| Mera System Eva | 3620; 2220; 1170; 490 | 120 | 3500; 2100; 1050; 300 | 1160 | 80 | 1080 |
| Pelti ja Rauta | 3630; 2230; 1180; 480 | 130 | 3500; 2100; 1050; 350 | 1180 | 80 | 1100 |
| Weckman | 3630; 2230; 1180; 480; | 130 | 3500; 2100; 1050; 350 | 1190 | 90 | 1100 |
| Руукки Адаманте | 3650; 2250; 850; | 150 | 3500; 2100; 700 | 1153 | 28 | 1125 |
| Ruukki Finnera | 705 | 45 | 660 | 1190 | 5 | 1140 |
Расчет трапециевидных листов – онлайн калькулятор
Еще одним популярным металлическим кровельным материалом является профилированный лист Иначе его называют трапециевидным листом или профилированным листом. Если не принимать во внимание форму изделий, то современный профнастил очень похож на металлочерепицу и поэтому имеет схожие преимущества и недостатки, но отличается менее эффективной защитой от коррозии и более простым внешним видом, что меньше влияет на конечную стоимость.
| Марка трапециевидного листа | Общая ширина, мм | Ширина внахлестку, мм | Полезная ширина, мм |
| ПКС20 Орион | 1200 | 60 | 1140 |
| С8 | 1200 | 40 | 1160 |
| С10 | 1180 | 30 | 1150 |
| С20 | 1150 | 40 | 1110 |
| С21 | 1051 | 51 | 1000 |
| HC35 | 1060 | 60 | 1000 |
| Н60 | 902 | 57 | 845 |
| Н75 | 800 | 50 | 750 |
Перекрытие по длине:
- наклон < 15° – 20 см;
- угол наклона 15-30° – 15-20 см;
- угол наклона > 30° – 10-15 см.
Метод расчета металла на двускатную крышу
Большинство домашних мастеров не знают, как рассчитать металлическую кровлю без серьезных ошибок, пере- или недорасхода. В этой статье мы расскажем вам, как правильно рассчитать количество кровельных листов для скатной крыши, используя все основные параметры.
Измерение крыши
Первым делом необходимо определить размеры крыши, а точнее каждого ската в отдельности. В качестве примера мы возьмем две одинаковые по размеру скатные крыши, поскольку здесь важны расчеты, иначе проблем не возникнет.

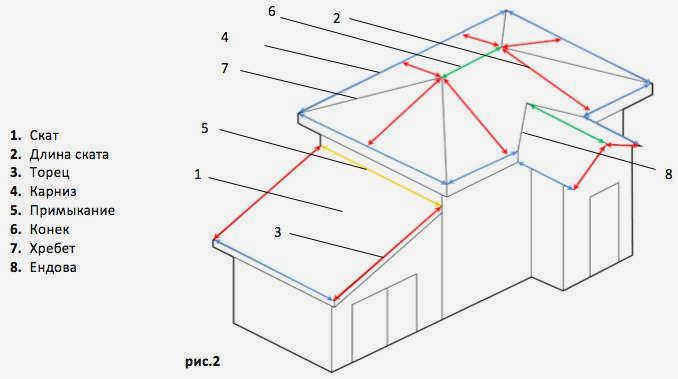

Рисунок 2: Конструктивные элементы кровельной системы и их расположение.
Теперь измерим длину скатной крыши:
- Ширина (измеряется над коньком) – 8,5 м;
- Длина (измеряется вдоль стропил) – 5,5 м.
Сбор данных, необходимых для расчетов
Сегодня большинство производителей выпускают на заказ листы длиной до 8 метров. Однако профессиональные кровельщики не рекомендуют использовать изделия длиной более 4,5 метров, так как они значительно усложняют как монтажные работы, так и транспортировку.
О том, почему выбор правильной длины листа так важен, вы можете узнать из видеоролика ниже:

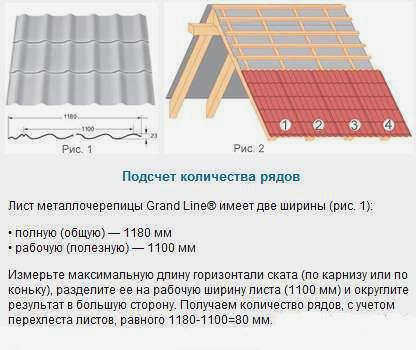

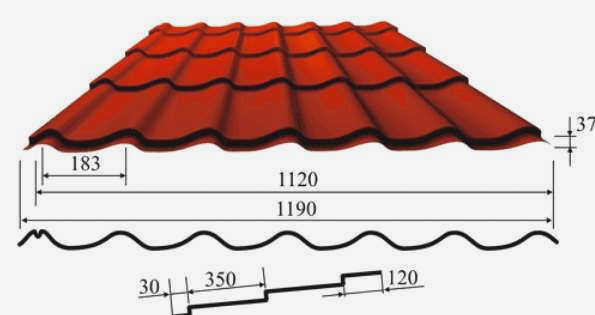

В данном случае удобнее считать длину металлического листа волнами, стандартный размер которых составляет 350 мм, но при этом срезая припуски на необходимый нахлест.
Расчет заполняющих элементов и крепежа
Заполняющие элементы являются важнейшими компонентами высококачественной металлической кровельной системы. Одним из основных видов продукции являются различные молдинги – коньковые, торцевые, карнизные, ендовые. Они обычно изготавливаются стандартной 2-метровой длины и рассчитываются в соответствии с длиной того или иного конструктивного элемента кровельной системы, а оптимальный нахлест для соединения составляет 100 мм.
Рисунок 6: Доступные типы окладов и их расположение на крыше
Крепление окладов к обрешетке осуществляется с помощью специальных саморезов с резиновыми шайбами для обеспечения герметичности мест крепления.

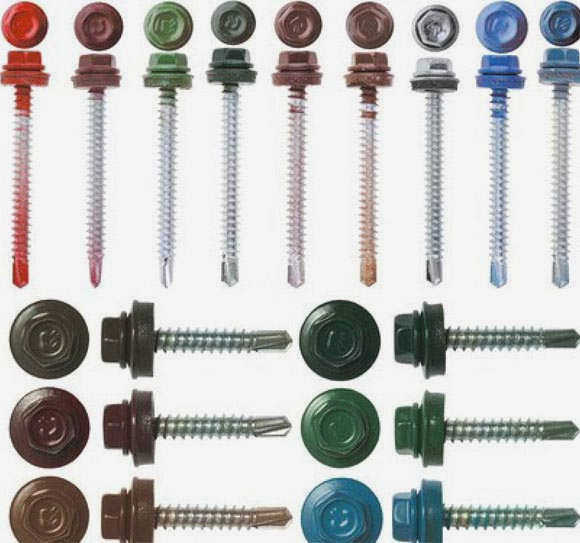

Фото 7. Саморезы для крепления кровельных листов
Средний расход саморезов составляет 8-9 штук на квадратный метр, учитывая, что кровельный лист крепится к первой обрешетке в каждой волне.
Вот полезное видео о лучших саморезах для металлочерепицы:

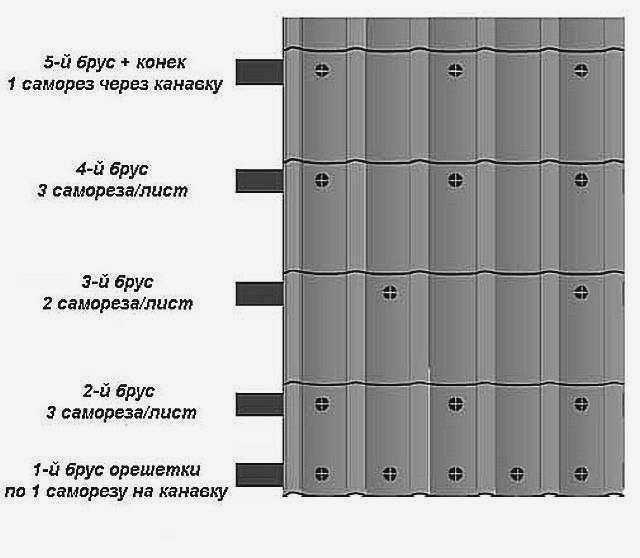

Рисунок 8: Схема крепления кровельных листов
Как видите, рассчитать, сколько металлочерепицы на крышу, несложно и вполне по силам любому. Самое главное – понять принцип расчета, и тогда никаких трудностей возникнуть не должно.
