Расчет мансардной крыши: онлайн-калькулятор с чертежами стропильной системы

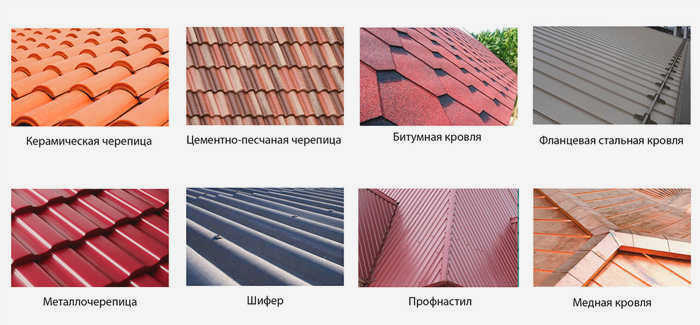

Онлайн-калькулятор мансарды (скатной крыши) поможет вам рассчитать углы боковых и коньковых скатов, размер и количество боковых и коньковых стропил, количество обрешетки и количество необходимых материалов в режиме онлайн. Наиболее распространенные кровельные материалы, такие как металлочерепица, шифер, глиняная черепица, битумная черепица, цементная черепица и другие материалы, заранее включены в базу расчета.
Проектирование мансардных крыш начинается со сбора типичных нагрузок и исходных данных (расстояния между несущими стенами и перегородками, примерный план здания, снеговые, ветровые и специальные нагрузки, требования к изоляции, тип и вес кровельного покрытия, соображения комфорта и дизайна).
Полезные графики и таблицы при работе с мансардной крышей:
Информация о назначении калькулятора
Онлайн-калькулятор мансардной крыши используется для расчета углов конька и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для кровли. Для проектирования мансардного этажа следует внимательно ознакомиться со СНиП 2.08.01-89 "Жилые здания".
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП "Нагрузки и воздействия".
Мансардная (ломаная, скатная) крыша состоит из двух скатов с каждой стороны, имеющих разные углы наклона. Это создает большое чердачное пространство, называемое мансардой или чердаком. Мансардная крыша может быть надстроена над существующим зданием, что позволяет получить дополнительную жилую площадь без надстройки целого этажа. Истоки этого типа крыши восходят к 17 веку. Существует множество вариантов мансард, как с жилыми, так и с подсобными помещениями. Следует внимательно отнестись к выбору кровельных материалов, поскольку боковые скаты достаточно крутые и требуют дополнительных затрат на кровлю. Количество изоляции и размер окон также должны быть увеличены, если предполагается создание полноценного жилого помещения.
Обратите внимание на дополнительную информацию ❗ при заполнении данных.
Ниже приведен полный список расчетов с кратким описанием каждого элемента. Вы также можете задать свой вопрос, используя форму комментариев ниже.
Расчеты крыши
Крыша – один из основных конструктивных элементов любого дома. От ее свойств зависит комфорт в помещениях и срок службы всего здания. Поэтому очень важно правильно рассчитать крышу. Полученные расчетные данные нужны для определения необходимых технических параметров, а также для расчета расхода материалов.
Онлайн-калькуляторы кровли на нашем сайте помогут вам быстро и легко решить эту задачу. Мы предлагаем программы для расчета характеристик крыш различных типов с высокой точностью и быстрым получением результатов после ввода основных данных.
Калькуляторы позволяют рассчитать все основные параметры, включая площадь крыши, требуемые углы наклона, данные стропильной системы, количество и объем материалов.
Обшивка
Расчеты обрешетки шатровой крыши необходимы для точного определения количества необходимых досок. Обрешетка поддерживает кровельное покрытие и должна выдерживать его вес. Однако чрезмерное определение этой части конструкции может привести к излишнему расходу материала. Чтобы рассчитать обрешетку онлайн, воспользуйтесь нашим инструментом расчета. Введите исходные размеры – ширину доски и расстояние между ними – в соответствующие поля. На основе этих данных и основных размеров крыши и здания система автоматически рассчитает точное количество необходимых рядов обрешетки.
Онлайн-расчет площади шатровой крыши – еще одна важная часть проектирования шатровой крыши. Он используется для расчета необходимого количества кровельного материала, которым может быть черепица, трапециевидная черепица, битумная черепица, глиняная черепица и т.д.
Неправильное определение площади может привести к тому, что вы купите слишком много или слишком мало материала. В первом случае вам придется иметь дело с неоправданным перерасходом. Если вы приобретете недостаточное количество материала, вам придется покупать дополнительные материалы, что замедлит сроки строительства. Кроме того, варианты покрытия из разных партий могут отличаться по цвету, что негативно скажется на внешнем виде здания.
Наш онлайн-калькулятор поможет вам избежать этих негативных последствий. Он дает точный результат в квадратных метрах, который вы можете использовать для планирования своих покупок.
Общая информация о результатах расчета
1. Уклон боковых стропил – Угол наклона ската крыши со стороны здания. Чтобы изменить угол наклона, необходимо изменить наклон или ширину стропил. Система автоматически предлагает правильный угол наклона для выбранного кровельного материала в соответствии с параметрами, рекомендованными производителем материала.
2. Угол вальмовых стропил – Угол наклона крыши на конце стропил.
3. Площадь крыши – Общая площадь крыши, включая свесы.
4. Приблизительный вес кровельного покрытия – Нагрузка на стропильную систему крыши от кровельного материала.
5. Количество рубероида – Количество подкладочного материала в рулонах шириной 1 метр и длиной 15 метров, включая нахлесты.
6. Длина боковых стропил – Длина стропил с боковой стороны здания, включая свесы.
7. Длина фронтонного стропила – Длина стропила со стороны шатрового торца от карниза до конька, включая свес.
8. Длина диагонального стропила – Длина так называемых 4 ребер стропил.
9. Рекомендуемое сечение стропил – Рекомендуемое сечение рассчитывается автоматически, с учетом местной снеговой нагрузки, веса кровельного покрытия, шага стропил и других параметров. Чтобы изменить настройку, измените угол наклона стропил, который по умолчанию составляет 1 метр.
10. Количество боковых и вальмовых стропил – Количество всех стропил, необходимых для стропильной системы. За исключением 4 диагональных стропил.
11. Объем древесины на стропило – Объем материала стропил в кубических метрах.
12. Приблизительный вес стропил – Общая нагрузка на стропильную систему.
13. Количество рядов обрешетки – Перед расчетом обрешетки всегда уточняйте рекомендуемые параметры обрешетки у производителя выбранного кровельного материала.
Конструкция шатровой крыши

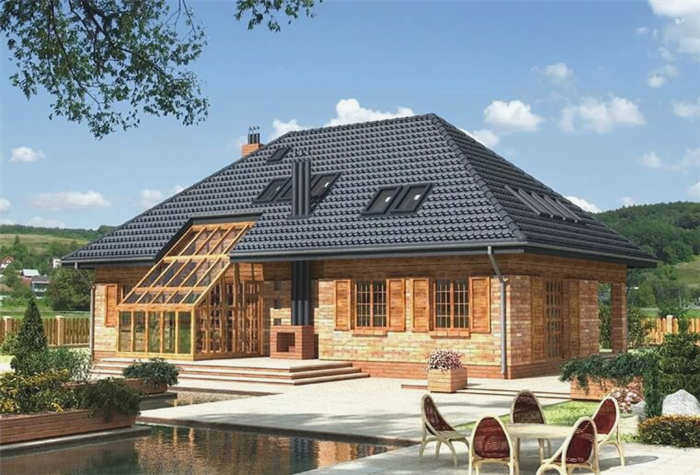

Шатровая крыша – представляет собой сложную трапециевидную шатровую крышу. На конце крыши расположены фронтоны (шатровые крыши), имеющие форму треугольника. Всего имеется 4 скатные крыши – 2 боковые и 2 торцевые скатные крыши и 4 ребра (также известные как диагональные стропила).

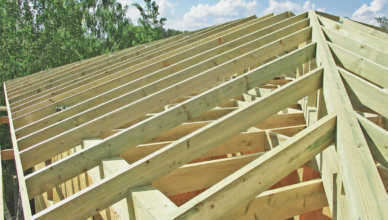

Стропильная конструкция крыши основана на составном каркасе. Центральные стропила создают дополнительную нагрузку благодаря своей структуре. Кроме того, стропила должны выдерживать снеговую и ветровую нагрузку (двойную в районах с частыми снегопадами).
Такая конструкция требует больших затрат времени на монтаж, но выглядит лучше, чем обычная скатная крыша. Для этого типа кровли можно использовать любой кровельный материал. При выборе кровельного материала важно учитывать климатическую зону, в которой будет возводиться конструкция.
Чтобы максимально упростить расчеты, полезно ознакомиться с конструкцией шатровой крыши. Это позволит вам понять, какие элементы необходимо рассчитать.

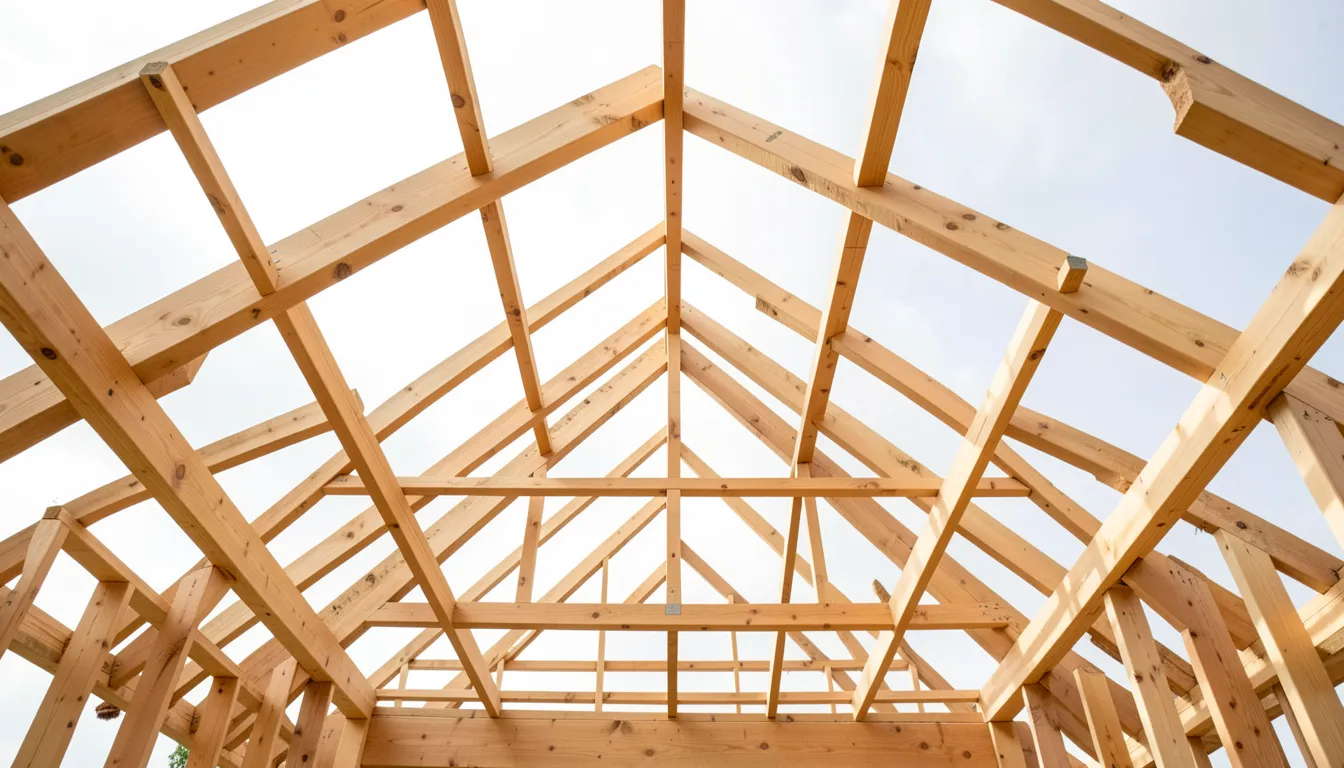

Конструкция состоит из :
- Конька. Это балка, расположенная в самой высокой точке конструкции в горизонтальной плоскости. Она поддерживает большую часть стропил.
- Центральные стропила. Стропила, которые проходят по всей длине и высоте фронтона и конька.
- Ореховые стропила .. Образуют вальмовые стропила, которые крепятся к коньку с одной стороны и к угловым стропилам с другой стороны.
- Угловые стропила. Как и конёк, этот элемент относится к основной несущей части крыши. Система балок имеет наклон и заканчивается на краю дома или на небольшом расстоянии от него. Начальной точкой крепления является балка, перекрывающая конек.
