Расчет стропильной системы двухскатной крыши онлайн калькулятор

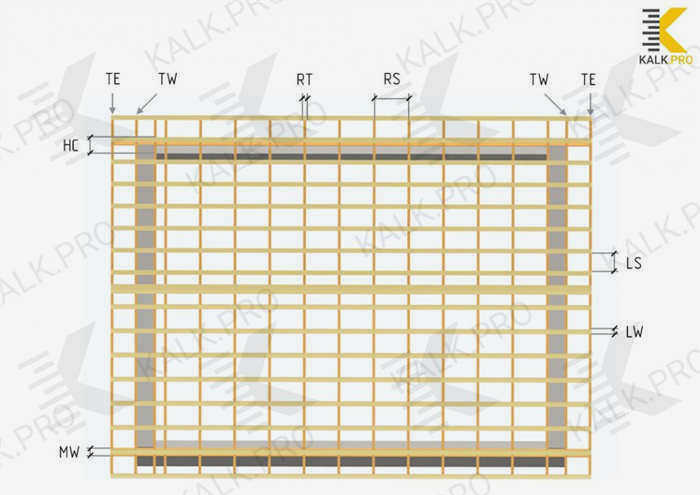

Чертеж раскладки для монтажа стропил
Чертеж расположения горизонтальных стропил крыши

Содержание

Расчет стропильной системы скатной крыши – Онлайн калькулятор

Если вы оплатили подписку, вошли в систему, но видите это сообщение, это означает, что ваш браузер не совместим с функциями калькулятора. Пожалуйста, используйте последнюю версию вашего браузера Google Chrome для продолжения работы с сайтом.

Получить доступ
Выберите проекцию:

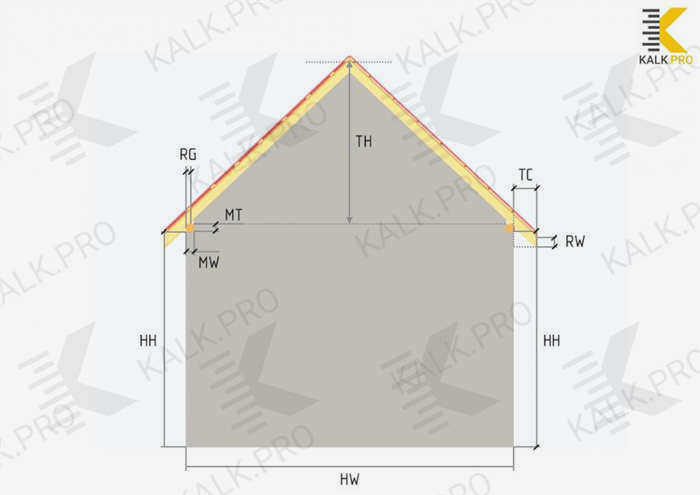

Чертеж расположения стропил крыши

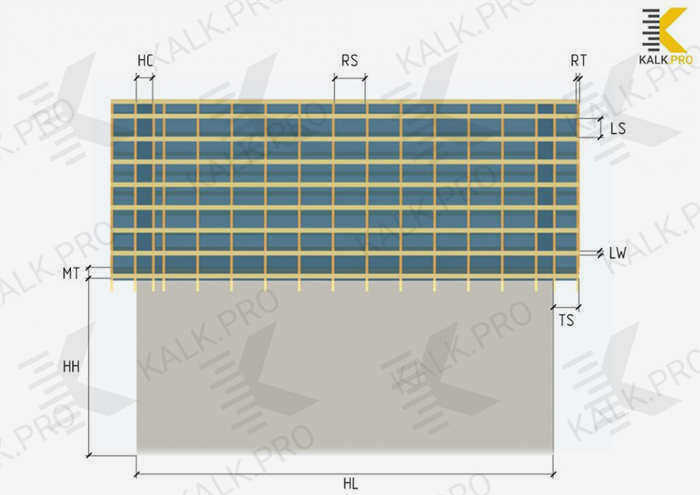

Чертеж расположения горизонтальных стропил крыши

Расстояние: 0
Результаты расчетов
Угол: 43.44 °
Угол распила: 46.56 °
Размер пропила: 14,2 см
Длина: 496,22 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 482,02 см
Длина от конька до ската: 413,16 см
Длина от конька до закругления: 406,27 см
Длина от перил до конца свеса: 68,86 см
Глубина разреза вдоль опоры (горизонтально): 5 см
Глубина разреза вдоль стены (вертикально): 4,73 см
Строительные материалы
Ширина: 15 см
Длина: 496,22 см
Толщина: 5 см
Объем: 0.037 м³
Указаны "Размеры".
Единицы измерения: см
Цвет рисунка: цвет
Высота: 300 см
Ширина: 600 см
Свес: 50 см
Свес: 5 см
Ширина: 15 см
Толщина: 5 см
Открыть
Выберите способ сохранения

Добавить в закладки
Сохраните эту ссылку на вкладке "Мои закладки" в вашем личном шкафчике.

Поделиться
Поделитесь этой ссылкой в Facebook, ВКонтакте, Google+ и т.д.

Сканировать QR-код
Получите ссылку на расчет с параметрами, отсканировав QR-код
Доступно из

Используйте онлайн-калькулятор для получения точной сметы на стропила для скатной крыши. Расчет стропил для скатной крыши Исходя из предполагаемых размеров каркаса. Итоговый отчет будет включать параметры стропил (длина, сечение доски, угол распила, размер распила), комплект чертежей со всеми особенностями элементов и интерактивную 3D-модель. Рекомендации по оптимальному сечению пиломатериалов приведены ниже.

Порядок расчета стропил для скатной крыши

Шаг 1. Выбор единиц измерения – мм, см, м, дюймы, футы.
Шаг 2 .. Выбор типа рисунка – монохромный, цветной.
Шаг 3 .. Введите параметры крыши – высота, ширина, свес.
Шаг 4 .. Параметры стропил – ширина и толщина доски, глубина горизонтального бруса.
Шаг 5 .. Проверьте введенные значения и приступайте к расчету стропил скатной крыши.

Калькулятор конька

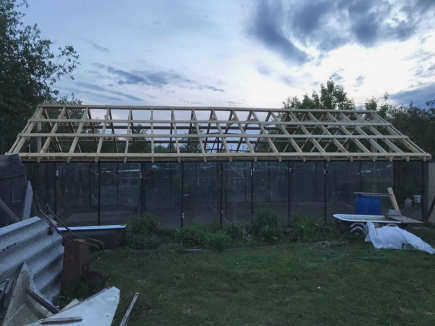

Стропильная система крыши – Стропильная система крыши представляет собой сложную несущую конструкцию, которая служит каркасом для всей конструкции крыши. Основными функциональными элементами этой системы являются стропила, т.е. Наклонные балки, которые опираются на колонну и соединяются у конька. Именно эти балки принимают на себя большую часть нагрузки и формируют скат крыши.

Особое внимание уделяется стропилам в конструкции крыши, поскольку предполагается, что конструкция должна выдерживать собственный вес и воздействие сил природы (ветер, осадки). Поэтому, в зависимости от предполагаемой нагрузки на крышу, необходимо выбрать соответствующее сечение балок и угол наклона, чтобы обеспечить целостность системы.

Калькулятор расчета стропильной системы Калькулятор стропильной системы KALK.PRO поможет вам рассчитать оптимальные параметры стропил для скатных крыш с учетом ветровой и снеговой нагрузки, собственного веса древесины и кровельного покрытия. Инструмент рассчитывает общую нагрузку на стропила, момент сопротивления и изгибающий момент при заданном угле наклона ската, а затем определяет минимальное сечение и длину стропил.

Теоретическая основа калькулятора представлена в статье "Расчет стропильной системы".
Более подробную информацию о монтаже см. в статье "Кровля своими руками".

Соответствующие нормативные документы:

СП 20.13330.2016 "Нагрузки и воздействия".
СП 64.13330.2017 "Деревянные конструкции".
ТКП 45-5.05-146-2009 "Деревянные конструкции.

Как рассчитать стропильную систему?

* непосредственно на крыше, введите предполагаемые значения, основанные на предварительных расчетах.

Введите половину длины пролета крыши (B). Введите расстояние между центром колонны и центром вертикальной опорной стойки.
Введите длину свеса (S).
Введите высоту столба (H) или введите угол наклона крыши (a). Оптимальное значение угла наклона в большинстве случаев составляет от 30° до 60°.
Определите значение снеговой нагрузки для данной местности (найдите область снеговой нагрузки).
Определите значение ветровой нагрузки для данной местности (найдите ветровой регион).
Выберите тип местности (открытая, городская лесистая, городская плотная).
Укажите материал кровли (черепица, кровельный лист, шифер, рубероид и т.д.).
Укажите угол наклона стропил (см. ниже).
Выберите тип древесины, из которой изготовлены стропила (предпочтительно класс 1).
Введите данные о коэффициенте сечения стропил (h/b) (обычно 1/2, 1/3) или введите ширину основания (b).
Нажмите кнопку "Рассчитать».

У нас также есть подробные расчеты стропил для односкатных и скатных крыш. Калькуляторы предоставляют подробную информацию о размерах стропил, необходимых разрезах для установки. Результат, включая чертежи и 3D.

Соотношение между шагом стропил и сечением – таблица

Длина стропила, м

Расстояние между стропилами, м

Обзор результатов расчета

1. Наклон боковых стропил – Угол наклона крыши с боковой стороны здания. Для изменения угла наклона необходимо изменить угол наклона или ширину ската. Система автоматически предлагает правильный угол наклона для выбранного кровельного материала в соответствии с параметрами, рекомендованными производителем материала.

2. Угол вальмовых стропил – Угол наклона крыши на конце стропил.

3. Площадь крыши – Общая площадь крыши, включая свесы.

4. Приблизительный вес кровельного покрытия – Нагрузка на стропильную систему крыши кровельным материалом.

5. Количество рубероида – Количество подкладочного материала в рулонах шириной 1 метр и длиной 15 метров, включая нахлесты.

6. Длина боковых стропил – Длина стропил с боковой стороны здания, включая свесы.

7. Длина фронтонного стропила – Длина стропила со стороны шатрового торца от карниза до конька, включая свес.

8. Длина диагонального стропила – Длина так называемых 4 ребер стропил.

9. Рекомендуемое сечение стропил – Рекомендуемое сечение рассчитывается автоматически с учетом местной снеговой нагрузки, веса кровельного покрытия, шага стропил и других параметров. Чтобы изменить настройку, измените угол наклона стропил, который по умолчанию составляет 1 метр.

10. Количество боковых и вальмовых стропил – Количество всех стропил, необходимых для стропильной системы. Исключая 4 диагональных стропила.

11. Объем древесины на стропило – Объем материала стропил в кубических метрах.

12. Приблизительный вес стропил – Общая нагрузка на стропильную систему.

13. Количество рядов обрешетки – Перед расчетом обрешетки получите информацию у производителей кровельных материалов.

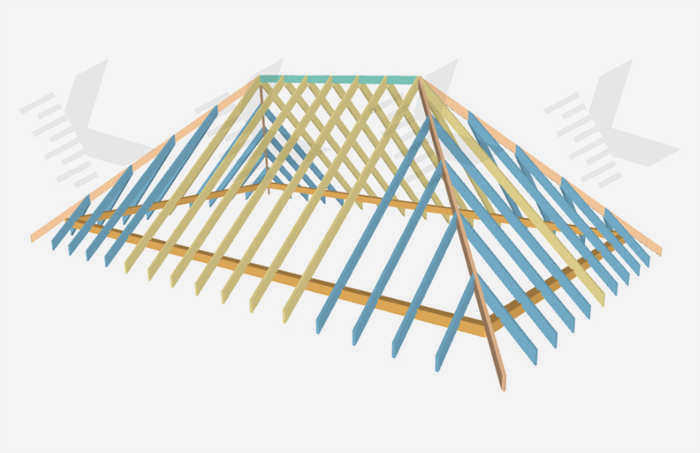

Конструкция шатровой крыши

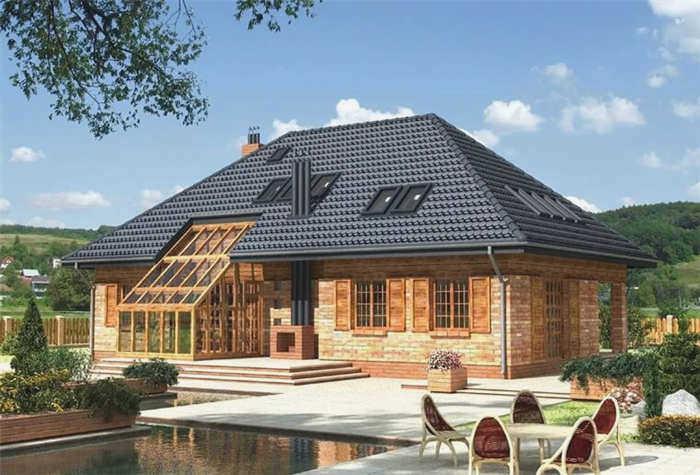

Шатровая крыша – представляет собой сложную трапециевидную шатровую крышу. В конце крыши расположены двускатные (шатровые) крыши, форма которых напоминает треугольник. Всего имеется 4 шатровых крыши – 2 боковых и 2 торцевых шатра и 4 ребра (также называемые диагональными стропилами).

Стропильная конструкция крыши основана на составном каркасе. Центральные стропила создают дополнительную нагрузку благодаря своей структуре. Кроме того, стропила должны выдерживать снеговую и ветровую нагрузку (двойную в районах с частыми снегопадами).

Такая конструкция требует больших затрат времени на монтаж, но выглядит лучше, чем обычная скатная крыша. Для этого типа кровли можно использовать любой кровельный материал. При выборе кровельного материала важно учитывать климатическую зону, в которой будет построено сооружение.

Чтобы максимально упростить расчеты, полезно ознакомиться с конструкцией шатровой крыши. Это позволит вам понять, какие элементы необходимо рассчитать.

Конструкция состоит из :

Конька. Это балка, расположенная в самой высокой точке конструкции в горизонтальной плоскости. Она поддерживает большую часть стропил.
Центральные стропила. Стропила, которые проходят по всей длине и высоте фронтона и конька.
Ореховые стропила .. Образуют вальмовые стропила, которые крепятся к коньку с одной стороны и к угловым стропилам с другой стороны.
Угловые стропила. Как и конёк, этот элемент относится к основной несущей части крыши. Система балок имеет наклон и заканчивается на краю дома или на небольшом расстоянии от него. Начальной точкой крепления является балка, перекрывающая конёк.
