Можно перечислить множество преимуществ свайного фундамента, и одним из них всегда будет цена, как мы уже говорили в начале статьи, экономия получается крайне серьезная, но при этом качество, без ущерба для проектной мощности, прочности и других технических параметров.
Калькулятор количества свай
Если вы хотите рассчитать количество винтовых свай, которые потребуются для фундамента в вашем регионе, то это можно сделать, не выходя из дома. Все, что вам нужно знать, – это исходные параметры.
Воспользуйтесь онлайн-калькулятором для расчета количества свай на нашем сайте. Помимо необходимого количества свай, вы также можете узнать их начальный диаметр и длину.
Рассчитать свайное поле онлайн довольно просто. Вам не нужно иметь специальную подготовку и читать какую-либо литературу. Все, что вам нужно сделать, это ввести данные в имеющиеся поля.
Рассчитайте количество винтовых свай с помощью калькулятора
- Определите длину сторон здания, выбирая между 3 и 15 метрами.
- Укажите тип строения – дом, гараж, хозяйственная постройка и т.д.
- Укажите "этажность", если появятся соответствующие поля.
При заполнении полей учтите, что дом с мансардой будет рассматриваться как полутораэтажное здание. - Выберите материал здания.
- Укажите тип почвы на участке.
- Укажите количество углов планируемого дома.
- Укажите высоту подвала среди доступных вариантов.
- Укажите, планируете ли вы установить камин/печь.
- Нажмите "Рассчитать".
В течение нескольких секунд появится результат расчета необходимого количества свай для здания.
Вот пример
У вас есть торфяной участок с 3 метрами торфа. Вы решили построить деревянный дом (150×150 дерева) размером 10×10 метров. Дом имеет оригинальную форму с девятью углами и чердаком. Пол будет на 50 см выше земли. Чтобы обеспечить тепло зимой, вы решили установить в доме камин.
После ввода всех данных калькулятор винтовых свай выдал нам результат – 32 сваи диаметром 108 мм и длиной 4,5 метра.
Конечно, эти расчеты являются предварительными. Он служит ориентиром для планирования бюджета и дальнейшего заказа. Для получения более точного результата необходим выезд специалиста для детального осмотра участка под планируемую пристройку, который учтет все факторы.
Подготовка участка
Прежде всего, участок необходимо подготовить к строительству. Подготовка происходит в несколько этапов:
- Расчистка участка. Участок очищается от сорняков и кустарников, выкорчевываются пни, собирается и вывозится строительный мусор.
- Разметка строительной площадки. С помощью бечевки или цветной строительной лески и деревянных колышков размечается контур будущего фундамента. Углубления дополнительно отмечают места прикручивания опор.
- Подготовка доступа. Обеспечение легкого доступа к участку, где хранятся сваи и соединительные материалы.
- Подготовка инструментов. Для строительства винтового свайного фундамента вам понадобится пузырьковый уровень на магните, ломик, шлифовальная машина с диском по металлу, сварочный аппарат, стальная труба длиной 4 м и диаметром 25-30 мм.
Чтобы прикрутить опоры свай, вам понадобится как минимум два человека, поэтому вам понадобится один или два помощника. Если у вас нет навыков сварки, лучше нанять сварщика.

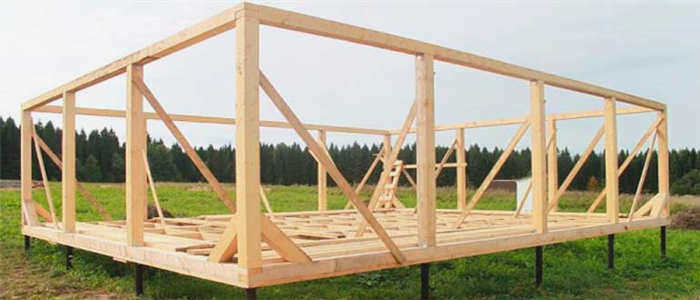

Сколько свай необходимо для строительства каркасного дома?
При расчете количества свайных элементов учитывайте следующие правила:
- Максимальное расстояние между винтовыми сваями для каркасного дома не должно превышать 3 метров, минимальное – 2 метра.
- Обязательно устанавливать сваи по углам здания, вдоль несущих стен и в местах их соединения, а также по контуру крыльца, веранды или террасы.
- Если дом спроектирован с мансардой или полноценным первым этажом, сваи должны быть установлены поперек фундамента через одинаковые интервалы.
Сколько свай требуется для каркасного дома?
При расчете количества свайных элементов следует руководствоваться следующими правилами:
- Максимальное расстояние между винтовыми сваями для строительства каркасного дома не должно превышать 3 метров, минимальное расстояние – 2 метра.
- Несущие элементы должны быть установлены по углам здания, по несущей линии внутренних стен и их соединений, по контуру крыльца, веранды или террасы.
- Если дом спроектирован с мансардой или полноценным первым этажом, то сваи устанавливаются поперек фундамента через те же промежутки.
Какой диаметр оголовков свай выбрать
На вершине каждой сваи находится оголовок, который приваривается на место. Конструкция имеет вид стальной пластины с приваренной к ней "втулкой". Чтобы сделать соединение между элементами более надежным и прочным, используются кронштейны, выполняющие роль ребер жесткости. Толщина плиты составляет от 3,0 до 6,0 мм, а количество кронштейнов может быть 2, 3 или 4.
Оголовки принимают на себя нагрузку от веса здания и равномерно распределяют ее по всем кронштейнам и фундаменту. Поскольку на плоскость оголовка приходится большая нагрузка, необходимо правильно подобрать размер оголовка. Свайные фундаменты чаще всего используются с круглыми оголовками свай диаметром 120,0 – 200,0 мм, с квадратными и прямоугольными оголовками свай 150х200 – 250х300 мм.
Порядок расчета.
Расчет количества винтовых свай производится с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может быть:
- до 2 м, если строение будет выполнено из блоков или плит из ячеистого бетона и пенобетона
- до 3 м – в случае строительства деревянного дома из дерева, бревен и т.д;
- до 2,5 м – также для деревянных конструкций. Такие сваи также используются в регионах с высокой ветровой нагрузкой;
- до 3,5 м – для строительства легких заборов и изгородей.

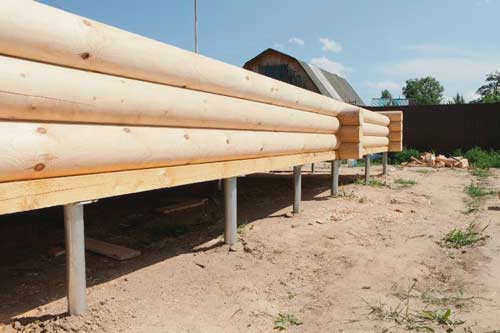

Строительство бревенчатых домов.

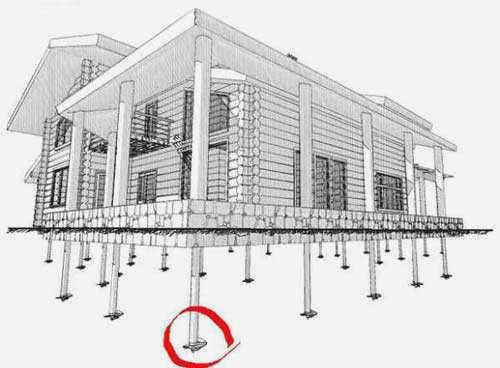

Для того чтобы правильно определить количество опор для свайно-винтового фундамента, необходимо выполнить следующие действия :
- Составить проект будущего фундамента или первого уровня здания;
- Установить болтовые опоры на каждом углу будущего здания;
- Установить сваи в местах пересечения несущих перегородок дома;
- Теперь между уложенными сваями по периметру несущих стен необходимо установить дополнительные сваи так, чтобы расстояние между ними не превышало ранее установленного (с учетом веса и типа здания);
- заполнить оставшееся на фундаменте пространство сваями так, чтобы расстояние между соседними сваями не превышало расстояние, указанное в расчете (2 – 3 м).
- если планируется установка плиты или каминного очага, необходимо предусмотреть как минимум несколько винтовых опор, опять же с учетом размеров отопительной конструкции, иначе критических нагрузок на фундамент не избежать;
- если планируется строительство террасы или других пристроек, места установки опор определяются по заранее согласованному принципу, с учетом оптимального расстояния между сваями;
- После определения расстояния между сваями посчитайте все винтовые фундаменты на плане участка.
Рассчитайте стойки.

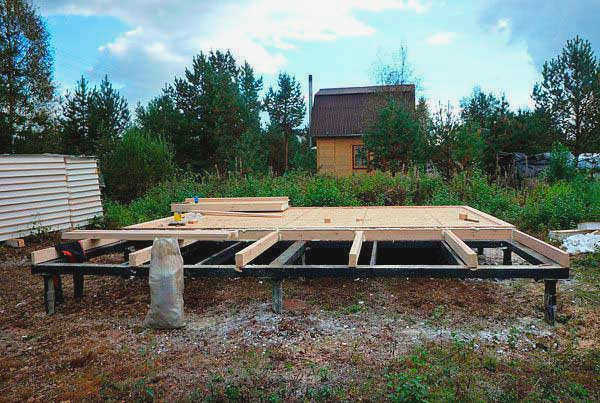

Свайные фундаменты могут быть выполнены с отдельными столбами, на которые устанавливается нижняя оболочка здания.
Для более равномерного распределения веса здания на сваи используется цоколь.
Прогон – это балка или железобетонная плита, которая горизонтально соединяет вершины каждого винтового элемента. Свайные и балочные фундаменты одинаково подходят для деревянных и ячеистых зданий. Сплошная или сборная обрешетка может быть залита на месте, если она изготовлена из бетона класса не ниже 150.
Чтобы правильно сконструировать консоль и создать прочное соединение между болтовыми элементами, необходимо правильно рассчитать ее размеры. Существует множество специальных расчетов, но мы ограничимся минимальными размерами соединительной полосы:

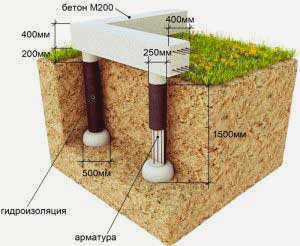

Фундамент с железобетонной балкой.
- Высота – 30 см.
- Ширина – 40 см.
Чтобы придать цоколю необходимую жесткость, его необходимо армировать продольной и поперечной арматурой (диаметром 10-12 мм). Прутки соединяются проволокой так же, как и арматура. Расстояние от арматуры до края стоек должно быть не менее 2,5 см, чтобы металлические прутья были полностью закрыты бетонным раствором и не подвергались коррозийным процессам.
Связь между надстройкой и опорами может быть жесткой, когда ее арматура соединена со свайными стержнями, или свободной, когда надстройка опирается на опоры фундамента без дополнительных креплений. В обоих случаях нагрузка равномерно распределяется между сваями.
Рекомендация: Хорошая обзорная статья о том, как рассчитать количество свай для каркасного дома или бунгало, информация также подходит для дач, бань и других зданий и сооружений. Обратите особое внимание на грунт и возможность установки свай. Купите несколько свай про запас, так как вполне вероятно, что некоторые части фундамента потребуют усиления.
