Для стальных труб на подвижных опорах, номинальная ширина до 150 мм
Расчет теплопотерь труб
Онлайн-калькулятор теплопотерь труб – расчет теплопотерь изолированных трубопроводов по формулам.
Все калькуляторы
Также можно рассчитать
- Дополнительные расчеты
- Рассчитать
- Сохранить
- Помощь
- материалы
- Виджет сайта
- Комментарии
Запуск приложения
Выберите способ сохранения
Скачать PDF
Загрузить расчеты с выбранными параметрами в формате PDF – чертежи + данные.
Поделиться
Поделитесь ссылкой на расчет в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Скачайте ссылку на расчет с параметрами, отсканировав QR-код.
Доступно на сайте
Разместите этот калькулятор на своем сайте БЕСПЛАТНО
Потери тепла в трубах – это общая потеря тепловой энергии, которая происходит при движении теплоносителя от источника к конечному потребителю. Вы можете воспользоваться нашим калькулятором для расчета теплопотерь трубопровода диаметром до 2 метров с изоляцией. Теоретическая основа алгоритма, формулы расчета и значения коэффициентов приведены ниже.
Рекомендуется брать температуру самой холодной пятидневки согласно СП 131.13330.2018 "Строительная климатология". Полученные значения теплопотерь труб относятся к 1-часовому периоду.
Чтобы получить рассчитанное значение, нажмите кнопку "Рассчитать».
Как рассчитать теплопотери в соответствии с СП 41-103-2000?
- Rс сайта – это линейное термическое сопротивление изоляционного слоя, м °C/Вт;
- Rн – линейное термическое сопротивление наружной поверхности стенки изолируемого объекта, м °C/Вт;
- Tв – – это температура жидкости в трубе, °C;
- Tн – это температура окружающей среды, °C;
- dв – диаметр трубы без теплоизоляции, м;
- dн – диаметр трубы с тепловой изоляцией, м;
- K – коэффициент дополнительных потерь, учитывающий потери тепла через теплопроводящие включения в теплоизоляционных конструкциях из-за наличия креплений и опор;
- λ – коэффициент теплопроводности изоляции, Вт/м °C;
- L – длина трубы, м;
- π – константа (~3,14).
Согласно СП 41-103-2000, для расчета теплопотерь изолированных труб диаметром менее 2 метров используется следующая формула. 2 (№ 17 в СП). В этой формуле неизвестным является значение Rzкоторое определяется по формуле 1 (№ 6 в SP). Если эти два выражения объединить в одно, то можно получить следующую формулу 3 для расчета теплопотерь изолированных труб.
Остальные переменные и коэффициенты являются табличными значениями и указаны в приложении к СП. Эти таблицы также можно увидеть ниже.
Цены на теплоизоляцию труб
Теплоизоляция труб

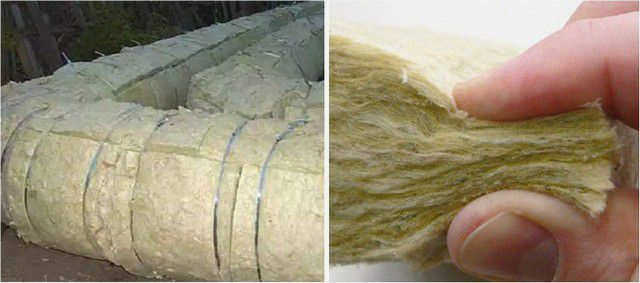

Конечно, лучше всего использовать готовые изоляционные полуцилиндры, но если это невозможно, можно использовать и минеральную вату. Определить необходимую толщину изоляции несложно – для этого существуют таблицы. Проблема в том, что любая волокнистая изоляция, используемая таким образом, со временем дает усадку, и толщина может оказаться недостаточной. Предусмотреть этот нюанс поможет калькулятор для расчета теплоизоляции труб, прокладываемых снаружи.

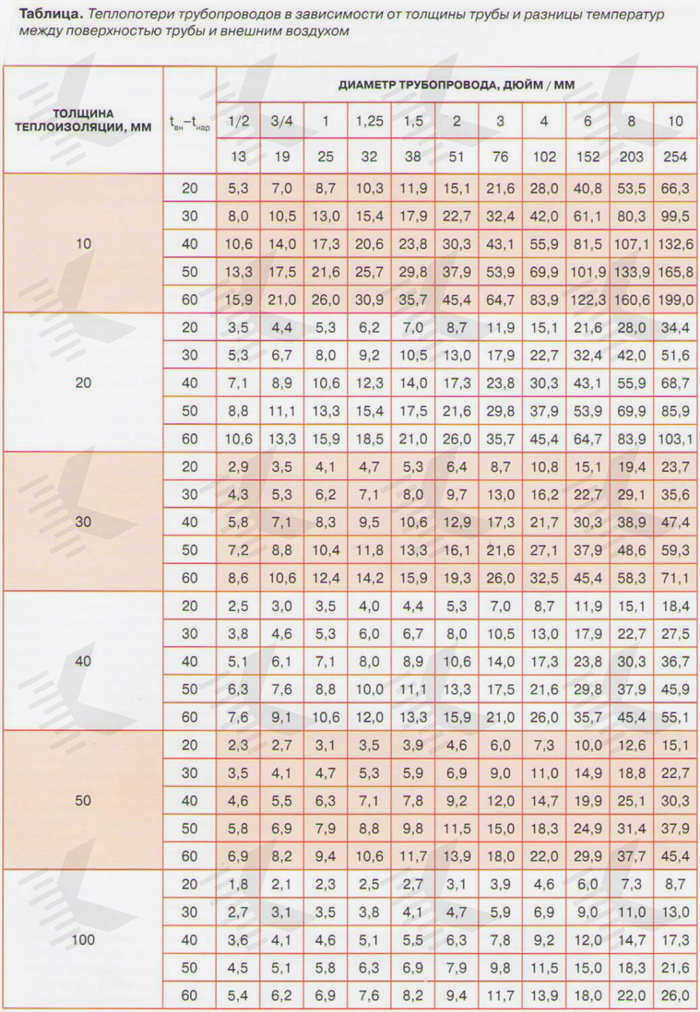

Для расчетов вам понадобятся табличные данные – они приведены ниже с соответствующими пояснениями.
Калькулятор расчета теплоизоляции труб для наружной прокладки
Точный расчет такой теплоизоляции – очень сложный расчет, да и необходимости в этом нет, так как основные показатели давно определены и сведены в таблицы. Ниже приведена таблица, которая может быть успешно применена к минераловатной изоляции практически для всей европейской части России. При желании для регионов с более суровым или более мягким климатом можно найти собственные значения по поиску "ПП 41-103-2000".
Наружный диаметр трубы, ммДиапазон температур теплоносителя, °C| подача | обратка | подача | возврат | подача | возврат | |
| 65 | 50 | 90 | 50 | 110 | 50 | |
| Толщина изоляции из минеральной ваты, мм | ||||||
| 45 | 50 | 50 | 45 | 45 | 40 | 40 |
| 57 | 58 | 58 | 48 | 48 | 45 | 45 |
| 76 | 67 | 67 | 51 | 51 | 50 | 50 |
| 89 | 66 | 66 | 53 | 53 | 50 | 50 |
| 108 | 62 | 62 | 58 | 58 | 55 | 55 |
| 133 | 68 | 68 | 65 | 65 | 61 | 61 |
| 159 | 74 | 74 | 64 | 64 | 68 | 68 |
| 219 | 78 | 78 | 76 | 76 | 82 | 82 |
| 273 | 82 | 82 | 84 | 84 | 92 | 92 |
| 325 | 80 | 80 | 87 | 87 | 93 | 93 |

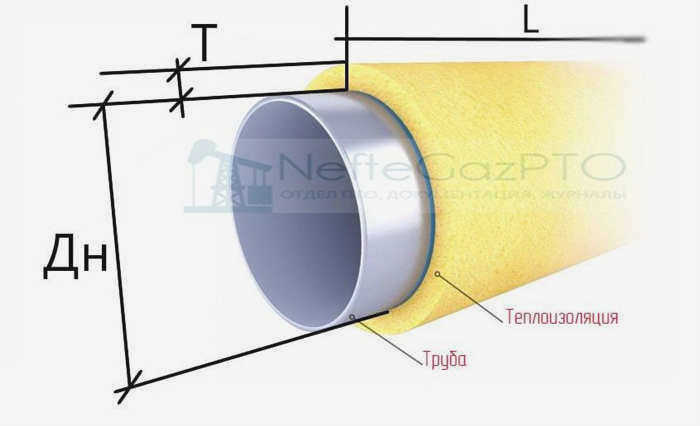

Калькуляторы для расчета изоляции труб, колен и тройников
С помощью этих калькуляторов вы можете легко рассчитать мощность изоляции труб и патрубков "в штуках", а также площадь поверхности покрывающего слоя. Это позволяет определить объем работ и количество необходимых материалов. Обратите внимание, что объем изоляции рассчитывается без учета отходов (обрезков и т.д.). Теплоизоляцию трубопроводов и элементов (колен, тройников) и оборудования следует предусматривать в соответствии с санитарными правилами 61.13330.2012 (актуализированная редакция СНиП 41-03-2003).
Для быстрого доступа к калькулятору изоляции нажмите Ctr + D и калькулятор будет у вас в закладках!

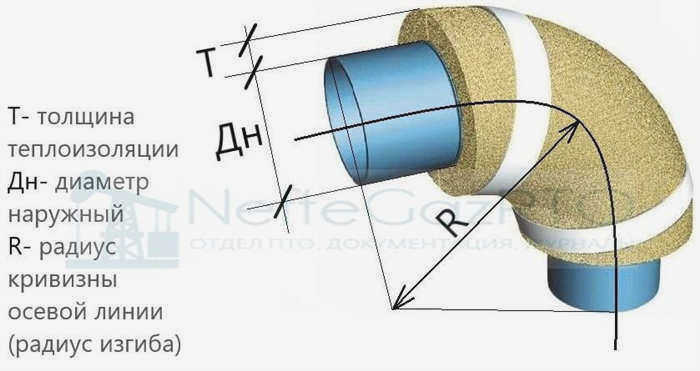

Калькулятор объема изоляции согнутого колена

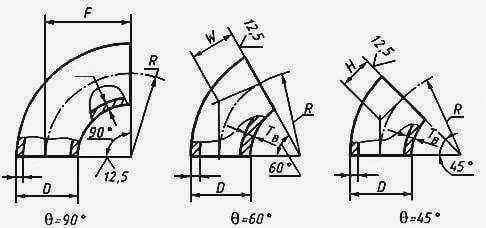

Данный калькулятор предназначен для расчета объема изоляции и площади окраски отводов из углеродистой стали. Размеры отводов рассчитываются в соответствии с ОСТ 36-42-81 “ Детали сварных и гнутых трубопроводов из углеродистой стали DN до 500 мм на PN до 10 МПа (100 кгс/см2). Гнутые отводы. Конструкция и размеры".
Калькулятор подходит для расчета количества теплоизоляции и площади тройников. Размеры тройников соответствуют ГОСТ 17376-2001 (ИСО 3419-81). "Бесшовные сварные детали трубопроводов из углеродистой и низколегированной стали“
