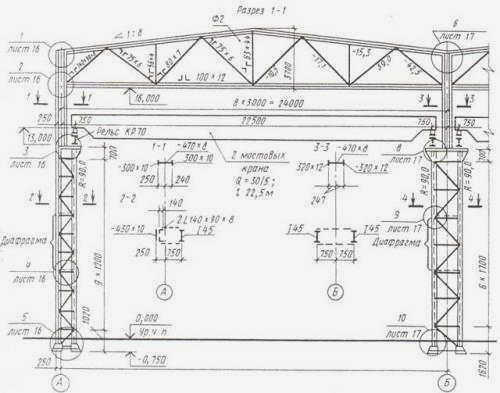

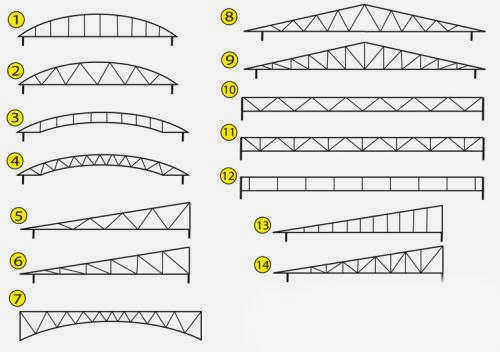

Балки конструкции отличаются по очертаниям:
Расчет навеса из профильной трубы онлайн калькулятор. Расчет и чертеж кровли
Грамотный расчет и создание хорошего чертежа означает соблюдение ряда норм и требований, предъявляемых к конструкциям из профильной трубы. Однако небольшие односкатные навесы не требуют такого точного расчета – небольшой навес из профильной трубы не очень тяжелый, поэтому опасностей, связанных с этим типом конструкции, нет. Более крупные навесы для автостоянок или бассейнов должны быть рассчитаны, чтобы избежать проблем.
Чертеж навеса из профильной трубы всегда начинается с эскиза – простого наброска, показывающего тип конструкции, ее основные характеристики и приблизительные размеры. Чтобы определить точные размеры будущего навеса, хорошо бы сделать замеры на месте, где будет располагаться конструкция. Если маркиза будет крепиться к дому, необходимо также измерить стену, чтобы знать точные размеры профильной трубы для маркизы.

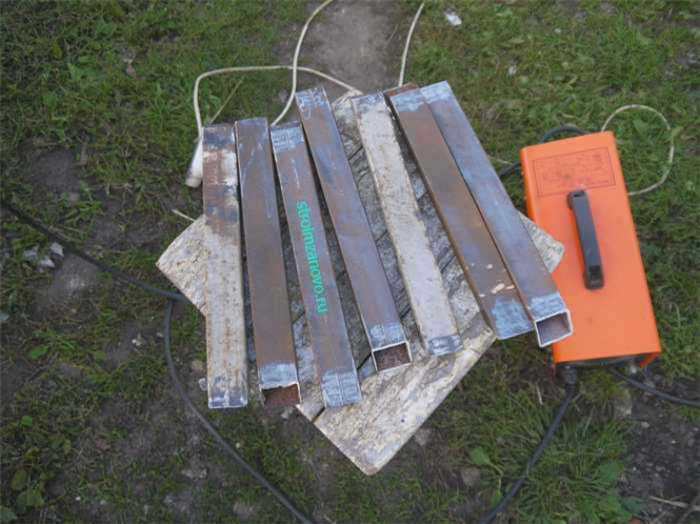

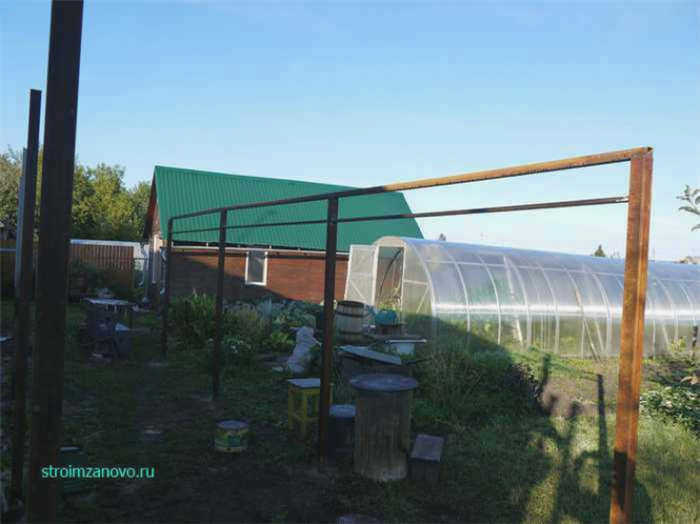

Методику расчета можно рассмотреть на примере строения, расположенного на участке 9х7 м перед домом 9х6 м:
- Длина навеса может быть равна длине стены (9 м), а свес конструкции на метр короче ширины участка – т.е. 6 м;
- Нижний край может иметь высоту 2,4 м, а высокий край должен быть поднят до 3,5-3,6 м;
- Угол наклона определяется разницей в высоте между нижним и верхним краями (в данном примере он составляет около 12-13 градусов);
- Чтобы рассчитать нагрузку на конструкцию, найдите карты с указанием уровня осадков в регионе и отталкивайтесь от них;
- После того как вы рассчитали размеры конструкции и предполагаемые нагрузки, остается сделать подробный чертеж, выбрать материалы и приступить к монтажу маркизы.
Калькулятор металлической маркизы. Как рассчитать металлическую ферму для навеса из профильной трубы

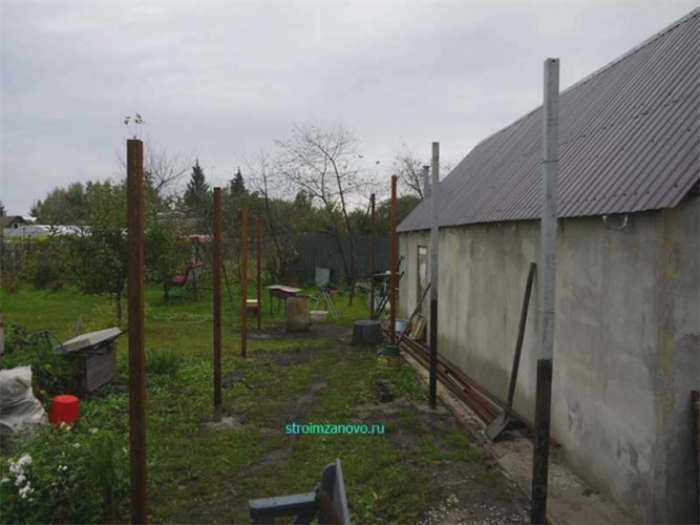

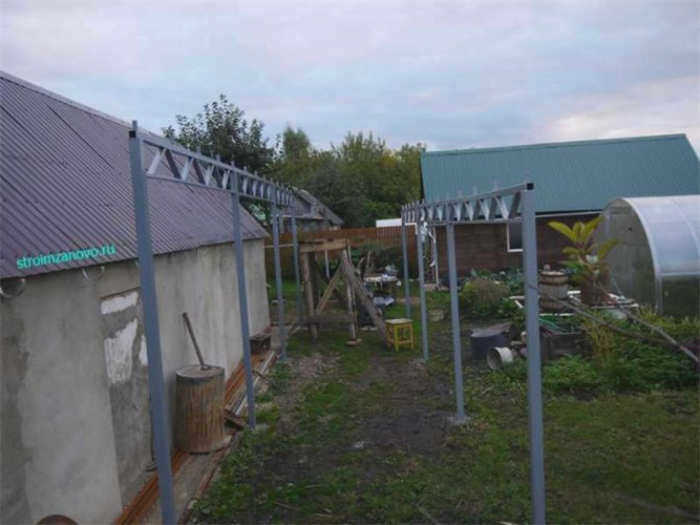

Возводимые конструкции должны быть достаточно жесткими и прочными, чтобы выдерживать различные нагрузки, поэтому перед их установкой необходимо рассчитать ферму из профильной трубы для навеса и сделать чертеж.

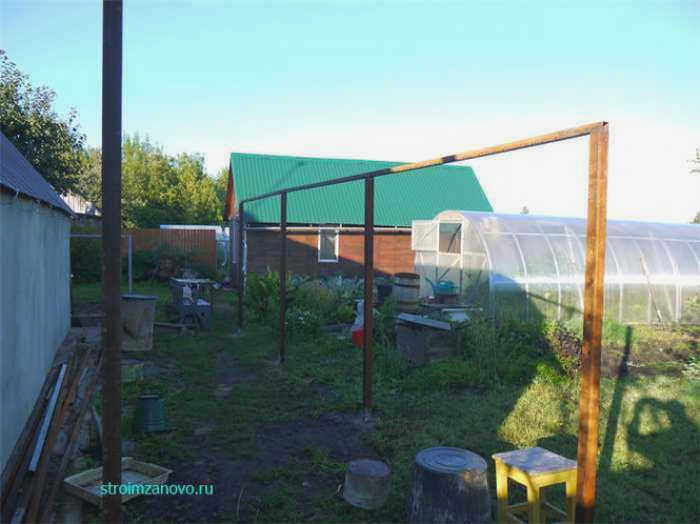

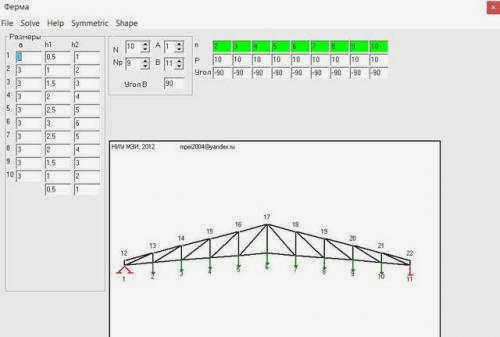

Расчеты обычно выполняются с помощью специализированного программного обеспечения с учетом требований СНиП ("Нагрузки, воздействия", "Стальные конструкции"). Можно рассчитать металлическую ферму онлайн, используя калькулятор расчета кровли из металлопрофиля. Если у вас есть необходимые инженерные знания, вы также можете выполнить расчеты самостоятельно.
Если вы знаете основные параметры конструкции, можно поискать подходящий готовый проект среди размещенных в Интернете.
Расчеты выполняются с использованием следующих исходных данных:
- Рис. Тип крыши: односкатная или двускатная, шатровая или изогнутая, в зависимости от конфигурации хордов каркаса. Самое простое решение – однобалочная ферма из профильной трубы.
- Размер конструкции. Чем больше уклон ферм, тем большую нагрузку они смогут выдержать. Угол наклона также важен: чем больше уклон, тем легче снег будет стекать с крыши. Для расчетов потребуется информация о крайних точках ската и их расстояниях друг от друга.
- Размеры элементов кровли. Они играют ключевую роль при определении угла наклона стропильной фермы, скажем, для поликарбонатной кровли. Кстати, это самое популярное покрытие для строений, размещенных на собственных участках. Панели сотового поликарбоната легко гнутся, поэтому они подходят для укладки криволинейных покрытий, например, арок. Важно лишь правильно рассчитать кровельное покрытие из поликарбоната.
Калькулятор расчета стропильных ферм для крыши
Калькулятор позволяет рассчитать
различных схем деревянных ферм для стропильных систем.

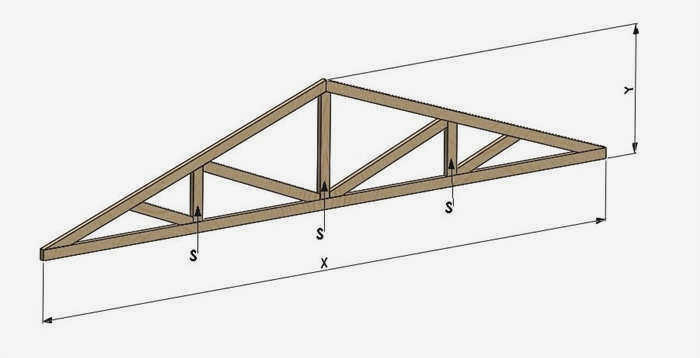

Укажите размеры в мм:
Длина фермы: X
Высота фермы: Y
Толщина балки: Z
Ширина балки: W
Количество брусьев: S
Инструкции для калькулятора расчета треугольной фермы
Введите значения размеров в миллиметрах:
X – Длина треугольной фермы зависит от перекрываемого пролета и способа крепления фермы к стенам. Деревянные треугольные фермы используются для пролетов 6000-12000 мм. При выборе значения X следует учитывать рекомендации СП 64.13330.2011 "Деревянные конструкции" (актуализированная редакция СНиП II-25-80).
Y – Высота треугольной фермы определяется отношением 1/5-1/6 от длины X.

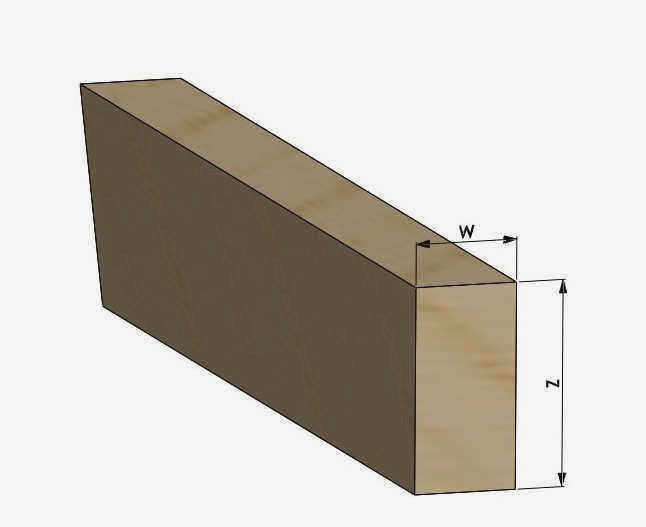

Z – Толщина, W – Ширина бруса, из которого изготовлена ферма. Необходимое сечение бруса зависит от: нагрузок (постоянных – собственный вес конструкции и свай крыши, и временных – снег, ветер), качества используемого материала, длины перекрываемого пролета. Подробные рекомендации по выбору сечений балок для изготовления ферм приведены в СП 64.13330.2011 "Деревянные конструкции", также следует учитывать СП 20.13330.2011 "Нагрузки и воздействия". Древесина для несущих элементов деревянных конструкций должна соответствовать требованиям классов 1, 2 и 3 по ГОСТ 8486-86 "Пиломатериалы хвойных пород. Технические условия".
S – Количество опор (внутренних вертикальных балок). Чем больше опор, тем выше расход материала, вес и несущая способность фермы.
Если для фермы требуются раскосы (относится к длинным фермам) и нумерация деталей, отметьте соответствующие пункты.
Если вы выберите опцию "Черно-белый чертеж", вы получите чертеж, близкий к требованиям ГОСТа, и сможете распечатать его, не расходуя цветные чернила или тонер.
Нажмите кнопку "Рассчитать"..

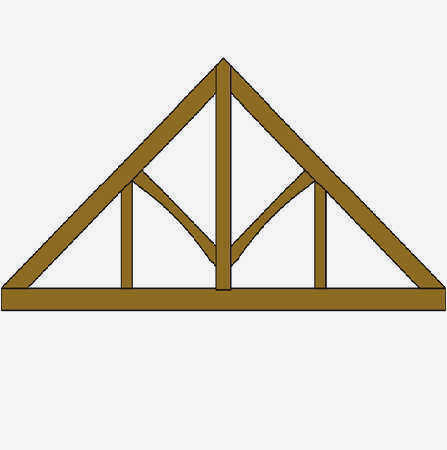

Треугольные деревянные фермы в основном используются для крыш из материалов, требующих значительного уклона. Онлайн-калькулятор треугольных деревянных ферм поможет вам определить необходимый материал и создать чертежи ферм с размерами и нумерацией деталей для упрощения сборки. Общая длина и объем пиломатериалов для фермы также могут быть рассчитаны с помощью этого калькулятора.
Добавить комментарий
Введите размеры в мм:
Длина фермы: X
Высота фермы: Y
Толщина балки: Z
Ширина балки: W
Количество брусьев: S
Введите размеры в миллиметрах:
X – Длина треугольной фермы зависит от размера перекрываемого пролета и способа ее крепления к стенам. Деревянные треугольные фермы используются для пролетов 6000-12000 мм. При выборе значения X следует учитывать рекомендации СП 64.13330.2011 "Деревянные конструкции" (актуализированная редакция СНиП II-25-80).
Y – Высота треугольной фермы определяется отношением 1/5-1/6 от длины X.
Z – Толщина, W – Ширина бруса для изготовления фермы. Необходимое сечение бруса зависит от: нагрузок (постоянных – собственная нагрузка конструкции и кровли, и временных – снег, ветер), качества используемого материала, длины перекрываемого пролета. Подробные рекомендации по выбору сечения балок для изготовления ферм приведены в СП 64.13330.2011 "Деревянные конструкции", также следует учитывать СП 20.13330.2011 "Нагрузки и воздействия". Древесина для несущих элементов деревянных конструкций должна соответствовать требованиям классов 1, 2 и 3 по ГОСТ 8486-86 "Пиломатериалы хвойных пород. Технические условия".
S – Количество раскосов (внутренних вертикальных балок). Чем больше раскосов, тем больше расход материала, вес и несущая способность фермы.
Если вам нужны раскосы для фермы (важно для длинных ферм) и нумерация деталей, проверьте соответствующие пункты.
Отметив пункт "Черно-белый чертеж", вы получите чертеж, близкий к требованиям ГОСТа, и сможете распечатать его, не расходуя цветные чернила и тонер.
Преимущества и недостатки металлических ферм
Металлические фермы имеют следующие преимущества: минимальный вес конструкции; срок службы до 30 лет; высокие коэффициенты механической нагрузки, в том числе за счет прочных узлов; возможно возведение конструкций со сложной геометрией; приемлемая стоимость материалов и монтажных услуг; позволяют решать широкий спектр задач при строительстве зданий любого типа.
Однако металлические фермы имеют и следующие недостатки:
Для подъема и возведения единой конструкции необходимо использовать кран; Низкие коэффициенты устойчивости к повышенным температурам, которые могут привести к обрушению кровли во время пожара.

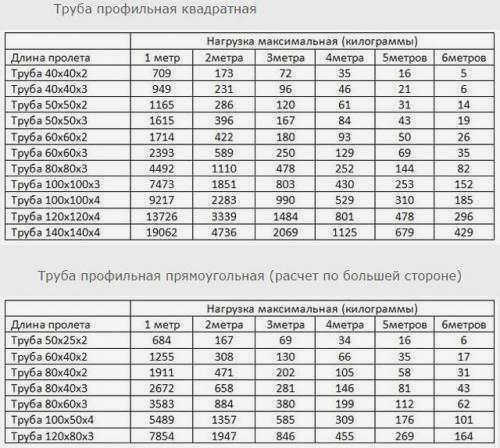

Требования к расчету профильных труб для стропильных конструкций
- Расчеты производятся с использованием всех измерений длины конструкции и угла наклона кровли. Подготовка фермы должна начинаться только после проведения точных измерений.
- Точные размеры зависят от ряда факторов. Конкретный тип конструкции будет определяться весом всего изделия, нагрузкой, высотой кровельного покрытия и способом его переноса. Только от длины элемента зависит угол наклона кровли.
- При расчетах изначально нужно учесть опоры и четко определить их стояки. Длина имеет значение. Контуры также зависят от уклона и типа конструкции.
В основном за это отвечают два правовых документа, определяющих порядок расчета. Один из них предоставляет информацию о нормах воздействия и допустимых нагрузках, а другой помогает определить тип металлоконструкции. С их помощью расчет трубчатой фермы может быть выполнен быстро и максимально корректно.
Самое главное помнить, что в основе расчетов лежит принцип экономии. После определения высоты пролета, длины и угла наклона всей конструкции расчет заканчивается последним пунктом – оптимальным расстоянием между всеми элементами. Нагрузка на пролет влияет на количество материала и его распределение.
