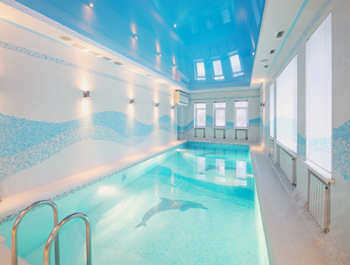

Вентиляция бассейна. Онлайн-калькулятор вентиляции бассейна.

Системы вентиляции квартир и коттеджей, которые мы рассмотрели в предыдущем разделе, предназначены для создания комфортного микроклимата. Если дома никого нет, вентиляцию можно отключить. Иначе обстоит дело с вентиляцией бассейна: она не только обеспечивает комфорт, но и защищает отделку и конструктивные элементы помещения от коррозии и плесени, которые могут возникнуть из-за избыточной влажности воздуха. Поэтому для бассейна всегда организуется отдельная система вентиляции, которая работает непрерывно для контроля и поддержания параметров воздуха на определенном уровне. В следующем разделе вы узнаете об основных параметрах воздушной среды помещения бассейна и специализированных системах вентиляции.

Используя калькулятор, вы можете произвести расчет вентиляции бассейна в режиме онлайн и получить данные для выбора системы вентиляции. Калькулятор основан на рекомендациях "Обеспечение микроклимата и энергосбережения в крытых плавательных бассейнах. Стандарты проектирования". Значения, полученные этим методом, аналогичны значениям, рассчитанным другим популярным методом, но рекомендации АВОК более точно учитывают влияние водных аттракционов.

Калькулятор вентиляции плавательного бассейна
Калькулятор вентиляции плавательного бассейна
РФК Климат. Калькулятор вентиляции плавательного бассейна.
Распечатка расчетной таблицы

Параметры воздушной среды

• Температура. Это влияет не только на комфорт людей, но и на скорость испарения влаги с поверхности воды. Поэтому температура воздуха должна быть немного (на 1-2°C) выше температуры воды (если вода теплее воздуха, испарение влаги значительно увеличивается). Для частных бассейнов рекомендуемая температура воздуха и воды составляет 30°C и 28°C соответственно. В недорогих прямоточных системах для нагрева приточного воздуха до нужной температуры используются водяные или электрические нагреватели. Для экономии энергии системы могут быть дополнены рекуператорами тепла, обычно на основе пластинчатых рекуператоров и тепловых насосов (рекуператоры нагревают приточный воздух за счет тепла вытяжного воздуха). Если существует вероятность того, что температура наружного воздуха будет превышать температуру воздуха в помещении в течение длительного времени, следует использовать систему вентиляции с функцией охлаждения.
• Влажность. Это один из самых важных параметров воздуха, который влияет на целостность отделки и конструктивных элементов бильярдного зала. Если влажность превышает безопасные уровни в течение длительного периода времени, конструктивные элементы могут разрушаться – они могут ржаветь и плесневеть с образованием конденсата. Поэтому рекомендуется накрывать поверхность бассейна полиэтиленовой пленкой, чтобы уменьшить испарение с поверхности воды за пределами бассейна. Важно помнить, что контролировать и управлять следует именно относительной влажностью (содержанием влаги), а не абсолютной. На относительную влажность сильно влияет температура, в то время как относительная влажность остается неизменной: снижение температуры на 1°C увеличивает относительную влажность на 3,5%. Для снижения влажности используются два метода:

• Ассимиляция влаги с наружным воздухом, т.е. Подача наружного воздуха с низким содержанием влаги в помещение и удаление влажного воздуха из помещения. Этот метод хорошо работает зимой, когда содержание влаги в наружном воздухе низкое. Летом в центральной полосе России ассимиляция влаги наружным воздухом также возможна, но следует учитывать, что в жаркую и дождливую погоду влажность наружного воздуха может быть выше влажности воздуха в помещении, и в этом случае данный метод не будет работать.
• Высыхание конденсата на поверхности испарителя. По такому принципу работают осушители для бассейнов. Осушитель может быть отдельным устройством или встроенным в вентиляционную установку. Обратите внимание, что название осушитель для этого устройства не совсем корректно. Правильнее было бы использовать более распространенное название: холодильный агрегат или холодильный контур, так как это устройство не только снижает влажность воздуха, но и передает тепло от вытяжного воздуха к приточному (тепловой насос) и может охлаждать приточный воздух при изменении направления потока хладагента.

Калькулятор и формулы для расчета размеров вентиляционных каналов

Площадь сечения и диаметр вентиляционного канала следует рассчитывать в соответствии с разделом 13.4 СП 41-104-2000 – Проектирование автономных источников тепла.

Естественная вентиляция помещения газовой котельной должна обеспечивать трехкратный воздухообмен в топочном помещении за один час.

Расчет размеров (площади поперечного сечения и диаметра) круглого вентиляционного канала

Расчет производится по формуле.

Скорость воздухообмена L = размер помещения (S)*высота (H)*3, (м3 /ч).

Скорость движения воздуха в вентиляционном канале принимается равной -V= 1,5 (м/с).

Для площади поперечного сечения воздуховода Fvent = L/(V*3600), (м2 )

Для круглого сечения воздуховода: d=√(4 Fvent./π),

Где: d = диаметр воздуховода (м), F = площадь поперечного сечения воздуховода (м 2 ).

Для строительства вентиляционных каналов из нержавеющей стали стандартно используются трубы диаметром 100, 104, 110, 120, 130, 150, 200, 250 и 300 мм. Следует устанавливать трубы ближайшего большего диаметра.

Расчет кирпичного вентиляционного канала

Размер кирпичных вентиляционных каналов рассчитывается исходя из площади поперечного сечения. Как правило, кирпичные вентиляционные каналы имеют стандартные размеры, основанные на размере кирпичей и кладочных швов:

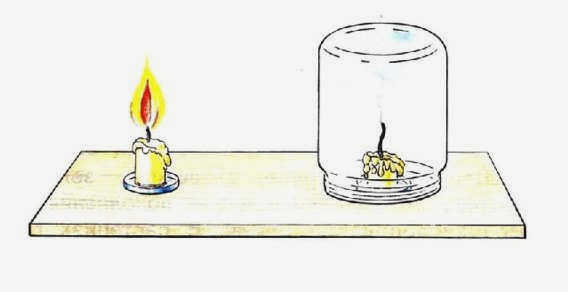

Расчет приточного вентиляционного канала

Расчет приточного воздуха производится следующим образом. Размер приточного отверстия должен быть не менее 200 см2 и рассчитывается из расчета 8 см2 на каждый киловатт газового котла.

Например, при подключении газового котла мощностью 30 кВт площадь вентиляционного отверстия должна составлять 240 см2 , что примерно соответствует квадрату 15,5 см х 15,5 см или прямоугольнику 12 см х 20 см.

Если вентиляционная решетка необходимого размера отсутствует, следует установить решетку ближайшего большего размера.

Установка газовых приборов, дымохода и вентиляции своими руками

На официальном сайте Мособлгаза указано, что владелец частного загородного дома имеет право самостоятельно установить газовое оборудование, дымоход и вентиляционный канал. Подключение к газовой сети могут осуществлять только штатные работники газовой службы.

Все требования к газовым котельным изложены в нормативных документах, которые довольно обширны, и в данной статье использованы лишь краткие выдержки.

При установке инженерного оборудования в котельной своими руками настоятельно рекомендуем детально изучить нормативные требования.

• Газовая котельная в загородном доме должна располагаться в отдельном нежилом помещении. Допускается установка газовых котлов на кухне.
• Отработанные газы от газового котла должны отводиться через дымоход (дымовую трубу).

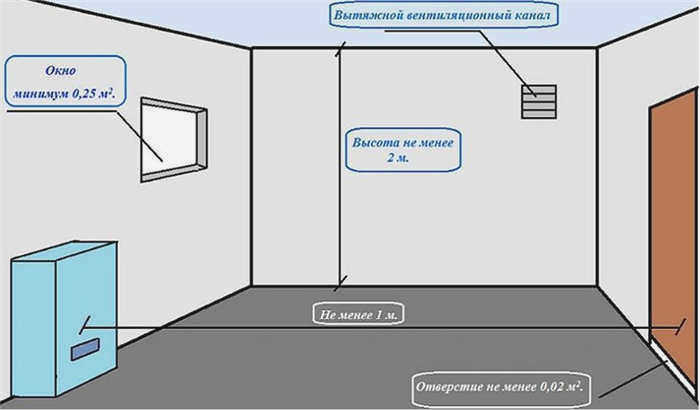

• Котельная (помещение с плитой) должна быть оборудована вытяжным вентиляционным каналом с естественной тягой, с приточной решеткой, расположенной под потолком, и выходом трубы на крышу дома.

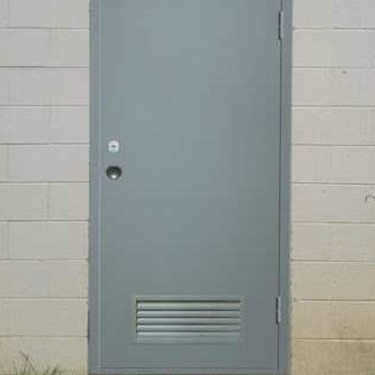

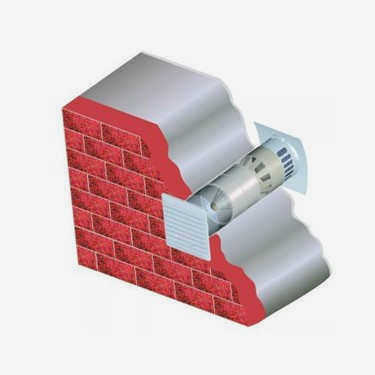

• Приточная вентиляция должна быть выполнена в виде дверной решетки или клапана приточной вентиляции.
• Помещение должно иметь открывающееся наружу окно площадью не менее 0,25 м².
• Приточно-вытяжная вентиляция котельной (топочной) должна работать по принципу естественной индукции, без использования электровентиляторов.
• Оголовок вытяжной трубы крышного вентилятора должен находиться вне ветровой зоны здания.
• Размеры приточного и вытяжного воздуховодов должны быть рассчитаны по приведенной выше формуле.

Диаметр дымохода должен быть равен или превышать диаметр выходного отверстия газового котла максимум на 10%.

Расчет дымовых газов – формула

Вы можете самостоятельно рассчитать оптимальную мощность вытяжки по формуле:

M = (S x H x 12) + 30%где M = производительность вытяжки; S = площадь помещения; H = высота потолка; 12 = кратность воздухообмена в час (согласно нормам СЭС, на кухне воздух обменивается от 10 до 15 раз в час, но в формуле используется среднее значение 12), 30% – минимальный запас мощности, необходимый для эффективной очистки воздуха.

Запас мощности в 30% достаточен только в том случае, если вентиляционное отверстие находится непосредственно над плитой. Во всех остальных случаях при расчете мощности вытяжки необходимо добавить еще 10-15% на каждый изгиб воздуховода и еще 10% на каждый метр воздуховода.

Когда воздух нагревается, он поднимается в сторону от плиты. К сожалению, не в вертикальном направлении. Поэтому рекомендуется, чтобы вытяжка была больше, чем ширина варочной панели. Например, для стандартной варочной панели шириной 60 см лучше выбрать вытяжку шириной 90 см. Минимальное безопасное расстояние от газовой варочной панели до вытяжки должно быть не менее 65 см, а для индукционных и электрических варочных панелей – не менее 45 см.

Производительность и мощность вытяжки

Производительность и мощность вытяжки являются наиболее важными критериями для эффективной работы вытяжки.

Мощность вытяжки говорит о том, сколько кубических метров воздуха вытяжка может перемещать в час. Средняя производительность колеблется от 300 до 600 м³/ч (есть модели с меньшей и большей производительностью).

Зная параметры помещения, которое будет очищаться вытяжкой, легко рассчитать необходимую мощность. Согласно действующим нормам, часовая производительность вытяжного вентилятора должна составлять
10 – 15 раз больше объема кухни, то есть воздух в помещении должен обмениваться 10 – 15 раз в час. В качестве примера возьмем кухню площадью 12 м² с высотой потолка 3 м. Это дает объем 36 м³. Это означает, что производительность вытяжки должна составлять от 360 до 540 м³/ч. Однако это максимально возможные значения, которые в реальности недостижимы, так как вытяжка может работать без подключения к вентиляционному каналу. Как только она будет подключена к вентиляционной системе (что часто бывает), производительность упадет из-за сопротивления воздуха. Кроме того, если воздуховод не идеально прямой, а имеет перегибы, эффективность также падает – один перегиб дает минус 70 м³/ч. Таким образом, с учетом всех потерь для кухни такого размера потребуется производительность вытяжки 600-800 м³/ч.

Нормативные документы, регламентирующие расчет вытяжки:

• СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха".
• СП 54.13330.2016 "Здания жилые многоквартирные".
• ГОСТ 26813-99 "Воздухоочистители бытовые электрические для кухонь".

Насколько точна отображаемая сумма

Калькулятор выдает приблизительную стоимость реализации, а точная стоимость рассчитывается после создания сметы. Сначала приезжает геодезист и обследует помещение. Он записывает следующие данные:

• Материал стен;
• Тип потолка, пола;
• Размеры помещений и вспомогательного оборудования;
• Аэродинамические свойства объекта;
• Состояние воздуха в помещении;
• Тип установки.

Подготовка сметы расходов: Перед этим выполняется схема установки с учетом основных параметров. Именно здесь производятся окончательные расчеты вентиляции и на их основе составляется смета. Он определяет все материалы, детали вплоть до крепежа.

Стоит знать: специалист приезжает на объект бесплатно.

Заключительный этап – утверждение клиентом. Проект переходит в завершающую стадию, которая предполагает оформление документации в соответствии с ГОСТом.

Сумма, полученная в калькуляторе, может измениться как в большую, так и в меньшую сторону после проведения всех замеров.

Полезно знать: Санитарный стандарт точно определяет допустимые коэффициенты воздухообмена, а также максимальные значения вредных веществ в окружающей среде. Помимо СНиП 2.04.05-91 и 41-01-2003, существуют еще санитарные нормы. В настоящее время это ГН 2.2.5.3532-18.

Примеры ручных расчетов

Это достаточно сложная задача, которая должна выполняться специалистами. Зачастую некоторые компании предлагают только жилые и коммерческие площади. Чаще всего такой подход выбирают из-за низкого уровня квалификации. У них нет возможности выполнять сложные операции, где можно учесть мощность оборудования цеха, его отходы, испарения, количество людей и т.д.

Пример расчета в цехе

Формула для расчета избыточной теплоотдачи выглядит следующим образом Q = Tu + (3,6S – pTu * (Tz – Tp) / p * (T1 – Tp).

Легковоспламеняющиеся и токсичные пары рассчитываются по формуле Q = Qu + (X – Qu (Zm – Zp) / (Zu – Zp)):

• Tu – объем, удаляемый всасывающим устройством;
• S – тепло, выделяемое в процессе;
• p – теплоемкость;
• Tz – масса воздуха t, удаляемая из здания местной системой;
• T1 – t выброшенной массы воздуха, подлежащей удалению общеобменной системой;
• Tp – t входящего потока.

• Zm (мг/м³) – токсины, удаляемые местными склонами;
• Zp (мг/м³) – количество ядов, попавших в окружающую среду;
• Zu (мг/м³) – количество выделяемых ядов;
• X (мг/ч) – количество токсинов, образующихся за 1 час работы цеха.

При расчете воздухообмена в цехе необходимо также рассчитать содержание влаги. Это делается с помощью формулы Q = Qu + (V – 1,2 (Pl – Pk) / (P1 – Pk)):

• V (мг/ч) – влажность, поступающая в помещение за 1 час;
• Pl (г/кг) – удаляемая влага;
• Pk (г/кг) – содержание влаги в поступающем воздухе;
• P1 (г/кг) – объем пара, удаляемого центральной сетью.

Также учитывается персонал – Q = C * fгде C – количество персонала, а f – объем воздуха, потребляемый одним человеком.

Пример расчета в магазине.

В этом случае используется приведенная выше формула, связывающая количество людей с потребляемыми ими ресурсами. Однако для торговых помещений действуют другие правила. Здесь учитывается активность людей. Обычно принимается 60 м³/ч для сотрудников и 20 м³/ч для покупателей. Также учитываются температурные различия:
