Чтобы рассчитать годовые финансовые затраты на отопление, умножьте полученную цифру на стоимость одного м3 сетевого газа в вашем регионе.
Как рассчитать расход газа на отопление дома по нормативам
Определение величины затрат на централизованное или автономное отопление частного дома производится на этапе проектирования строительства или перед выбором типа энергоносителя или оптимальной модели котельного агрегата.
Какие факторы учитываются при расчете расхода газа на отопление дома и как определить средний расход по упрощенной методике, не прибегая к услугам специалистов, мы рассмотрим в нашей статье.
Детерминанты потребления газовой смеси
Отопление дома природным газом в настоящее время считается наиболее популярным и удобным. Однако в связи с ростом цен на "голубое топливо" финансовые затраты домовладельцев значительно увеличились. Поэтому наиболее предусмотрительных домовладельцев сегодня волнует вопрос о среднем расходе газа на отопление дома.
Основным параметром при расчете расхода топлива на отопление загородного дома являются теплопотери здания.
Хорошо, если домовладельцы позаботились об этом еще на этапе планирования. Однако в большинстве случаев на практике оказывается, что лишь небольшая часть домовладельцев знает теплопотери своих зданий.
Фотогалерея
Фото из

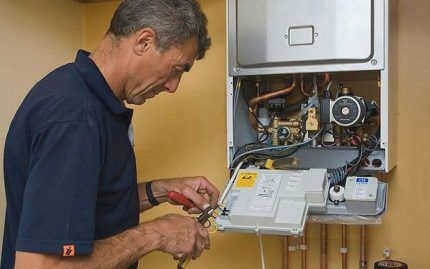

Для организации отопления с помощью газового котла в просторном жилище площадью 350 м² и более подойдет стоящий одноконтурный агрегат мощностью 45 кВт.

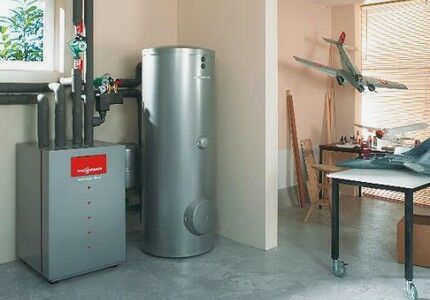

Для приготовления горячей воды одноконтурный котел дополняется внешним бойлером. Емкость бойлера не должна превышать 300 литров, чтобы период нагрева воды не был слишком долгим.
В домах площадью от 200 до 350 м² рекомендуется установка напольного или настенного котла мощностью до 35 кВт.
Одно- или двухконтурный котел мощностью до 26 кВт идеально подходит для квартиры без центрального газоснабжения или дачного дома.
Для квартир и загородных домов следует предпочесть одноконтурные агрегаты, так как второй теплообменник в двухконтурных котлах не очень надежен. Котел должен иметь емкость до 130 литров.
Если вы хотите установить в своем доме наиболее эффективное оборудование, обратите внимание на конденсационные модели. Их КПД достигает 109% благодаря использованию энергии водяного пара, образующегося при сгорании газа.
Конденсационные газовые приборы похожи на обычные отдельно стоящие и настенные модели. Однако их мощность значительно выше – до 100 кВт.
Для сравнения КПД конденсационных версий – КПД обычного напольного котла составляет в среднем 35 – 40 кВт, а мощность – около 90%.
Формулы тепловой нагрузки и потребления газа
Расход газа обозначается латинской буквой V и определяется по формуле:
V = Q / (n/100 x q)где
Q – тепловая нагрузка на отопление (кВтч), q – теплотворная способность газа (кВтч/м³), n – КПД газового котла, выраженный в процентах.
Потребление сетевого газа измеряется в кубических метрах в час (м³/ч), а сжиженного газа – в литрах или килограммах в час (л/ч, кг/ч).

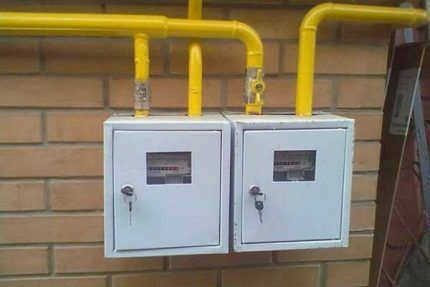

Потребление газа рассчитывается до проектирования системы отопления, выбора котла, энергоносителя и затем легко контролируется с помощью счетчиков.
Давайте подробнее рассмотрим, что означают переменные в этой формуле и как их можно определить.
Термин "тепловая нагрузка" приведен в Федеральном законе "О теплоснабжении". Немного изменив официальную формулировку, можно сказать, что это количество тепловой энергии, передаваемой в единицу времени для поддержания комфортной температуры в помещении.
Далее мы также будем использовать термин "теплопроизводительность", поэтому для наших расчетов мы также дадим его определение. Теплопроизводительность – это количество тепла, которое газовый котел может произвести в единицу времени.
Теплопроизводительность определяется в соответствии с MDK 4-05.2004 на основании теплотехнических расчетов.
Q = V x ΔT x K / 860.
Здесь V – объем помещения, который получается путем умножения высоты потолка, ширины и длины пола.
ΔT – это разница между температурой снаружи здания и требуемой температурой в обогреваемом помещении. Расчеты основаны на климатических расчетах в соответствии с 131.13330.2012.
Расход газа на конкретных примерах
Для того чтобы определить расход природного газа на отопление одноэтажного дома площадью 100 м2 , необходимо сначала определить тепловую нагрузку.
Расчет тепловой нагрузки
Для того чтобы получить наиболее точные цифры отапливаемого объема дома, рассчитывается отдельно объем каждой комнаты и вспомогательных помещений, которые необходимо поддерживать в тепле. Длина и ширина измеряются вдоль плинтусов с помощью обычной или лазерной рулетки.
В этом случае высота потолков составляет 2,5 метра, умножается на указанную площадь, и объем дома рассчитывается как V = 250 м 3.

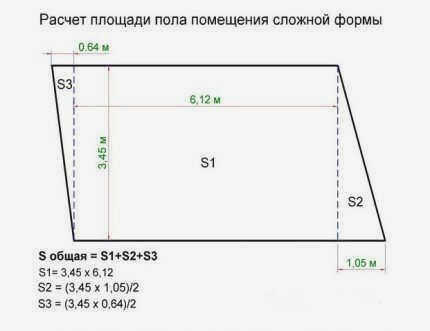

Если помещение имеет сложную архитектурную форму, производится деление на прямоугольники, треугольники и круги, вычисляется и суммируется площадь каждого из них.
Для определения ΔT используется колонка 6 в таблице 3.1 СП 131.13330.2012. Здесь указана температура воздуха в самый холодный период, рассчитанная по среднемесячным температурам.
Найдите название населенного пункта, в котором находится отапливаемый объект. Предположим, что это Брянск, следовательно, требуемое значение -12 °C. Согласно ГОСТ Р 51617-2000, температура в жилых помещениях должна быть в пределах от 18 до 24 °C. Принимая среднее значение 22 °C, получаем ΔT= 34 °C.
Определите теплоизоляцию дома и примените соответствующий коэффициент. С ростом цен на теплоноситель большинство домовладельцев хотят повысить энергоэффективность отопления за счет улучшения теплоизоляции дома, поэтому разумно использовать первое значение среднего коэффициента теплоизоляции, которое равно 1.
Складываем все значения по формуле:
250 м 3 × 34 °C × 1 / 860 = 9,88 кВт-ч.
Используя правило округления до ближайшего целого числа, получаем Q = 10 кВт-ч.
Как рассчитать расход газа на отопление дома
Газ по-прежнему является самым дешевым видом топлива, но плата за подключение иногда очень высока, поэтому многие люди хотят сделать приблизительный расчет того, насколько экономически оправданы такие затраты. Для этого необходимо знать расход газа на отопление, а затем оценить общую стоимость и сравнить ее с другими видами топлива.
Примерный расход газа на отопление рассчитывается исходя из половины мощности установленного котла. Идея заключается в том, что при определении мощности газового котла устанавливается самая низкая температура. Это очень понятно – даже когда на улице очень холодно, в доме должно быть тепло.
Но считать расход газа на отопление по этому максимальному значению неправильно – в реальности температура гораздо выше, а значит, топлива сгорает гораздо меньше. Поэтому принято считать средний расход топлива на отопление – около 50% от теплопотерь или мощности котла.
Расчет расхода газа по теплопотерям
Если у вас нет котла и вы по-разному оцениваете свои расходы на отопление, вы можете оценить общие теплопотери здания. Скорее всего, они вам известны. Методика следующая: возьмите 50% от общих теплопотерь, добавьте 10% на горячее водоснабжение и 10% на отвод тепла вентиляцией. В результате получается среднее потребление в киловаттах в час.
Кроме того, можно определить потребление в день (умножить на 24 часа), в месяц (на 30 дней) и, при необходимости, за весь отопительный сезон (умножить на количество месяцев, в течение которых работает отопление). Все эти цифры можно перевести в кубические метры (зная удельную теплоту сгорания), а затем умножить кубические метры на цену газа, чтобы получить стоимость отопления.
| Природный газ | 1 м 3 | 8000 кКал | 9,2 кВт | 33,5 МДЖ |
| Сжиженный газ | 1 кг | 10800 ккал | 12,5 кВт | 45,2 МДЖ |
| Уголь (W=10%) | 1 кг | 6450 кКал | 7,5 кВт | 27 МДЖ |
| Древесные гранулы | 1 кг | 4100 кКал | 4,7 кВт | 17,17 МДЖ |
| Высушенная древесина (W=20%) | 1 кг | 3400 ккал | 3,9 кВт | 14,24 МДЖ |
Расчет потребления сжиженного газа
Многие котлы могут работать на сжиженном газе. Насколько выгодно такое решение? Каков будет расход сжиженного газа на отопление? Все это также можно рассчитать. Методика та же: необходимо знать теплопотери или КПД котла. Затем необходимое количество переводится в литры (единицы измерения сжиженного газа) и, при необходимости, рассчитывается количество необходимых баллонов.
Рассмотрим расчет на примере. Пусть мощность котла составляет 18 кВт, а средняя потребность в тепле – 9 кВт/ч. Сжигание 1 кг сжиженного газа дает 12,5 кВт тепла. Это означает, что для получения 9 кВт необходимо 0,72 кг (9 кВт / 12,5 кВт = 0,72 кг).
- в день: 0,72 кг * 24 часа = 17,28 кг
- в месяц: 17,28 кг * 30 дней = 518,4 кг.
Добавьте поправку на КПД котла. Нужно проверять в каждом конкретном случае, но предположим 90%, т.е. добавьте еще 10%, это будет 570,24 кг в месяц.

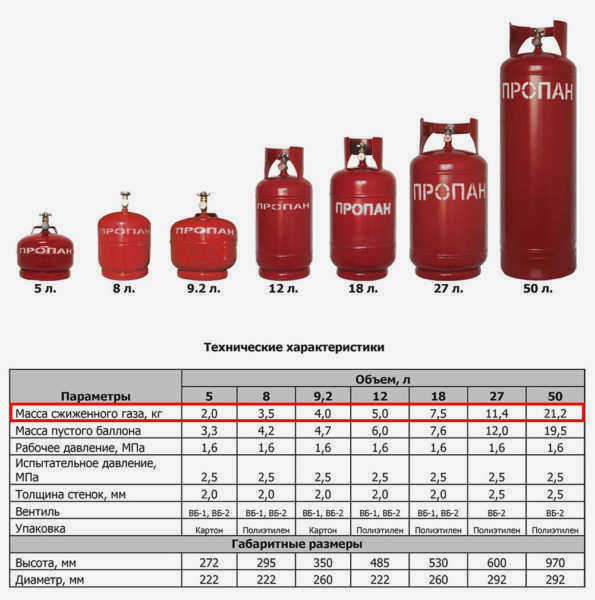

Чтобы рассчитать количество баллонов, разделите это число на 21,2 кг (это среднее количество газа в 50-литровом баллоне).

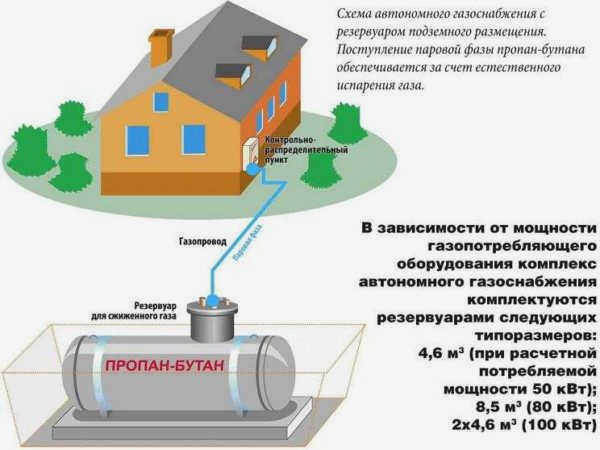

Всего для этого котла требуется 27 баллонов сжиженного газа. Стоимость зависит от пользователя – цены варьируются от региона к региону. Однако не следует забывать о транспортных расходах. Кстати, их можно сократить, если сделать газгольдер – герметичный контейнер для хранения сжиженного газа, который можно заправлять раз в месяц или реже – в зависимости от объема хранения и ваших потребностей.
Опять же, имейте в виду, что это лишь приблизительные данные. В холодные месяцы расход газа на отопление будет выше, в теплые – значительно ниже.
Расчет потребления газа для отопления дома
Для поддержания комфортного микроклимата в доме, независимо от погоды на улице, важно правильно спроектировать систему отопления. На этом этапе необходимо выбрать котельное оборудование и рассчитать расход газа для отопления дома площадью 100 м2 или другой площади, в зависимости от размера дома.
Согласно нормативам, расчет тепла в помещении производится для экстремальных условий – самой холодной пятидневки зимы. Котельный агрегат должен иметь достаточную мощность, чтобы компенсировать теплопотери дома при длительных холодах, характерных для данного климата.
Результаты следующие:
- мощность котла рассчитана на максимальную нагрузку;
- котел выбирается с небольшим запасом мощности;
- При выборе КПД прибора учитывается расход газа на приготовление пищи и использование других приборов, работающих на этом топливе.
Поэтому не имеет смысла рассчитывать расход газа, исходя из номинальной мощности котла. Ведь во время отопительного сезона (который длится на континенте около 7 месяцев) температура значительно колеблется.
Внимание! Соответственно, для расчета среднего расхода газа на отопление необходимо номинальную мощность котла разделить на 2, а не на паспортную мощность.
Для упрощенных расчетов потребления тепла используется нормативное значение тепловой мощности: 1 кВт на 10 м2 односемейного дома. Это означает, что расчетная мощность котла для дома площадью 100 м2 составляет 10 кВт. Следовательно, тепловая мощность (Q), необходимая для расчета среднего расхода топлива, равна 10/2=5 (кВт).
Магистральное газовое отопление
Для расчета потребления газа используется следующая формула :
Как сэкономить деньги?
Финансовые затраты на поддержание комфортного микроклимата в помещении могут быть снижены за счет :
- дополнительного утепления всех конструкций, установки окон и дверей с двойным остеклением без тепловых мостиков;
- Установка качественной приточно-вытяжной вентиляции (неправильная система может привести к увеличению теплопотерь);
- использование альтернативных источников энергии, таких как солнечные батареи и т.д.
Особо следует отметить преимущества коллекторной системы отопления и автоматики, поддерживающей оптимальную температуру в каждом помещении. Это снижает нагрузку на котел и расход топлива при отоплении на улице, уменьшает нагрев теплоносителя, подаваемого к радиаторам или системе теплого пола в неиспользуемых помещениях.
Если в доме установлена стандартная радиаторная система, то на стену за каждым радиатором можно наклеить лист тонкой вспененной теплоизоляции с наружной пленочной поверхностью. Такой экран эффективно отражает тепло, не позволяя ему уходить через стену наружу.
Комплекс мер по повышению тепловой эффективности дома может помочь минимизировать расходы на электроэнергию.
Как избежать потерь тепла
Расход топлива на отопление дома зависит от общей отапливаемой площади и коэффициента теплопотерь. Здание теряет тепло через крышу, стены, окна, двери и нижний этаж.
Соответственно, уровень теплопотерь зависит от :
- климата;
- характера ветра и ориентации дома относительно кардинальных точек
- характеристик здания и материалов крыши
- Уровень подвала/подвального помещения
- Качество изоляции полов, стен, чердаков и крыши
- Количество и герметичность дверей и окон.
