В защиту использования пружинных клемм для соединения проводов можно сказать, что если они используются в соответствии с рекомендациями производителей, то проблемы возникают очень и очень редко. Хотя существует множество подделок и wago, и PPE, и достаточно фотографий их в расплавленном виде. В то же время, многие люди используют их и при нормальных условиях они работают годами без нареканий.
Как соединять провода
При монтаже или ремонте электропроводки, подключении бытовых приборов и многих других работах необходимо соединять провода. Для безопасного и надежного соединения проводов важно знать, для чего используется каждый провод, где и когда его можно использовать и при каких условиях.

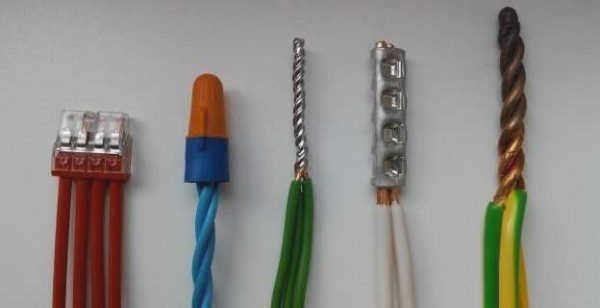

Провода можно соединять несколькими способами:
- Сварка – самый надежный способ, обеспечивающий очень надежное соединение, но требующий навыков и наличия сварщика;
- Клеммные колодки – просты в изготовлении и достаточно надежны;
- Пайка – работает хорошо, если ток не превышает норму и соединение не нагревается до температуры, превышающей норму (65°C);
- обжим с помощью цанг – требует знания технологии, специальных клещей, но соединение получается надежным;
- использование пружинных зажимов – вес, СИЗ – быстро монтируются, при соблюдении условий работы обеспечивают хороший контакт;
- резьбовое соединение – простое в изготовлении, обычно используется в сложных случаях – когда необходимо перейти с алюминия на медь и наоборот.
Конкретный тип соединения выбирается в зависимости от ряда факторов. Учитывают материал проводника, сечение, количество проводников, тип изоляции, количество соединяемых проводников и условия эксплуатации. Исходя из этих факторов, рассмотрим каждый тип соединения.

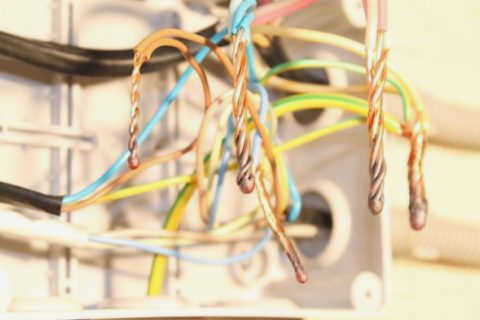

Сварка – высокая надежность при любых условиях
При соединении проводов сваркой провода скручиваются вместе, а их концы свариваются. В результате образуется металлическая бусина, которая обеспечивает стабильное и очень надежное соединение при любых условиях. Более того, это не только электрически, но и механически надежное соединение – металл соединенных проводов при сплавлении образует монолит, и отделить один провод не представляется возможным.
Недостатком этого типа соединения является то, что оно на 100% неразборное. Если вы хотите что-то изменить, вам придется отрезать соединенный компонент и повторить все с нуля. Поэтому необходимо оставлять определенный запас проводов для таких соединений – на случай возможных переделок.
К другим недостаткам относится необходимость наличия сварочного аппарата, подходящих электродов, флюса и умения работать. Кроме того, сварка занимает много времени, окружающие предметы необходимо защищать, а работать со сварочным аппаратом на высоте неудобно. Поэтому электрики используют этот тип соединения только в исключительных случаях. Если вы любитель самоделок и хорошо владеете сварочным аппаратом, вы можете потренироваться на металлоломе. Фокус в том, чтобы не расплавить изоляцию, а сварить металл.
После того как он остынет, изолируйте сварной шов. Можно использовать изоляционную ленту или термоусадочную трубку.
Принципы установки распределительных коробок
Прежде всего, давайте рассмотрим правила установки распределительных коробок. От этого зависит надежность электрической сети. Более того, эти правила вполне логичны и не требуют значительных капиталовложений.

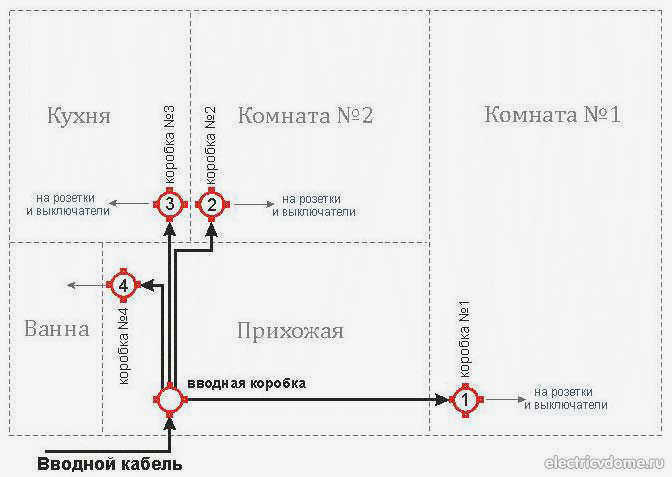

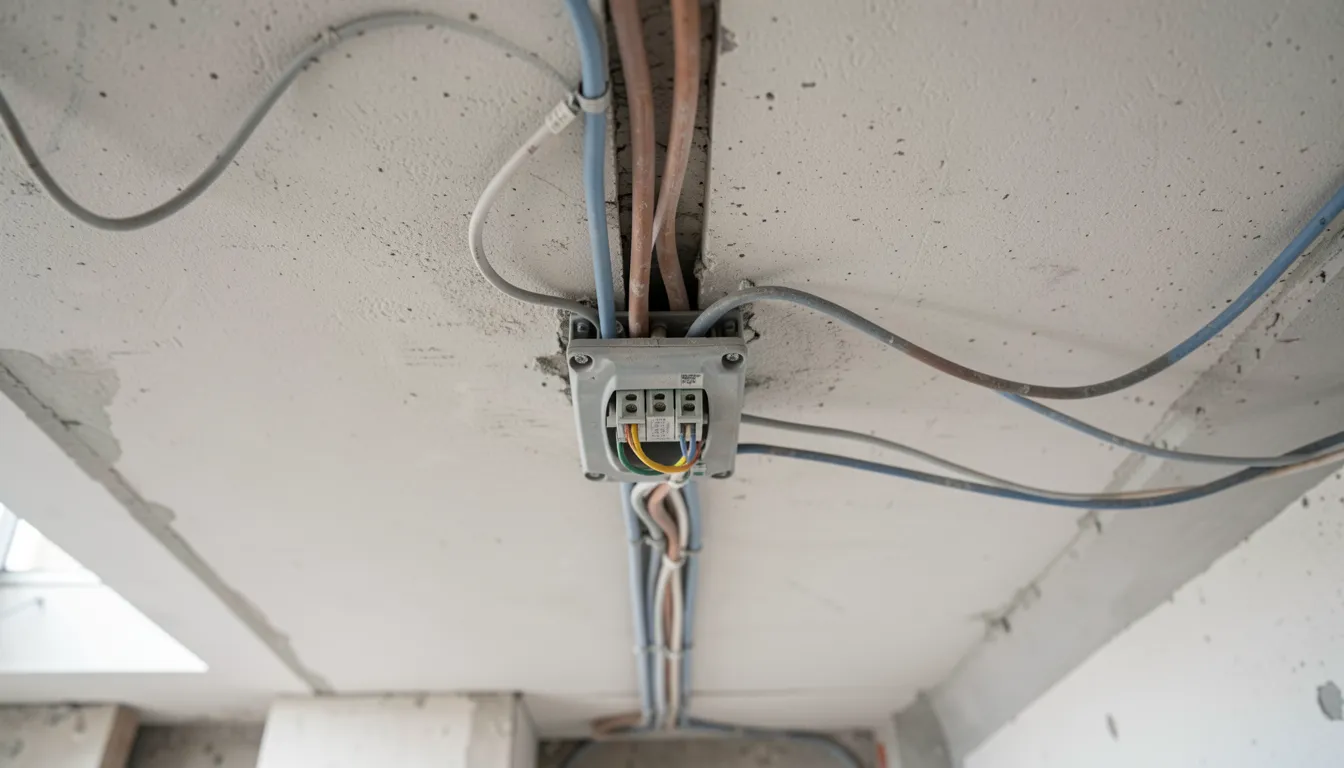

Размещение распределительных коробок в квартире
- Прежде всего, необходимо помнить, что распределительная коробка должна быть изготовлена из материала, который подходит для поверхности установки. Так, на горючих поверхностях, таких как дерево, распределительные коробки должны быть изготовлены из негорючих материалов. Как правило, таким материалом является металл.
- Если распределительная коробка устанавливается на негорючей поверхности, например, на бетоне, можно использовать коробки, изготовленные из огнестойких материалов. Обычно для этих целей используются стандартные коробки из специального пластика, которые широко доступны в магазинах DIY.
- Стоит также помнить, что в соответствии с пунктом 2.1.22 инструкции по монтажу во всех точках подключения должен быть предусмотрен запас провода для обеспечения повторного подключения. Затраты на соблюдение этого правила составят сущие копейки, но в случае необходимости повторного подключения этот запас окажется очень ценным.
- Также стоит уточнить расположение соединительных коробок. Как правило, это не регламентируется, но обычно их размещают при входе в помещение со стороны дверной ручки. Высота распределительной коробки обычно составляет 10-20 см от потолка. Это гарантирует защиту от случайного прикосновения и, по возможности, визуальную маскировку.
Подключение различных электропотребителей к распределительной коробке
Теперь мы можем более подробно рассмотреть проводку в распределительной коробке. Это во многом зависит от типа подключаемых электроприборов, а также от их количества. Иногда лучше иметь две или даже три распределительные коробки для одной комнаты, чем пытаться уместить все соединения в одной.
Групповая проводка
Прежде всего, необходимо определить, является ли распределительная коробка концевой или проходной. В идеале каждая распределительная коробка должна быть торцевой.
Торцевая коробка – это распределительная коробка, которая не имеет проводов, соединяющих ее с другими распределительными коробками. Проходная распределительная коробка – это распределительная коробка, которая имеет такое соединение.

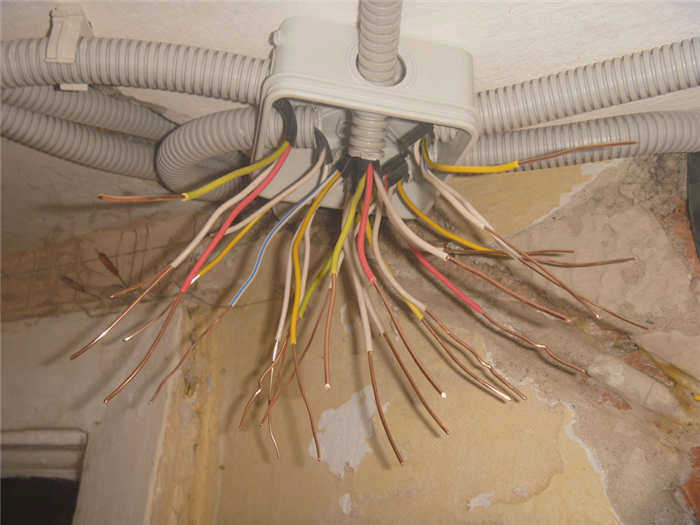

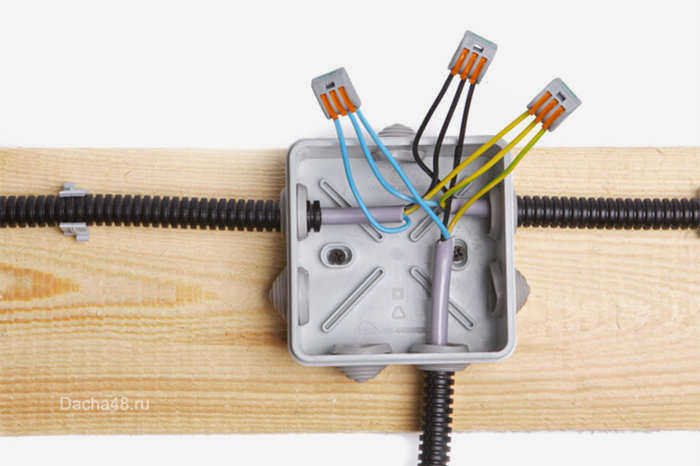

На фото показана проходная коробка с розеточным соединением
- Клеммная коробка имеет три проводника кабеля или силового кабеля, питающего конечного потребителя.
Примечание: В однофазной системе таких проводников должно быть ровно три. Один нейтральный проводник должен быть синего цвета в соответствии с п. 1.1.30 ПУЭ, один защитный проводник, который окрашивается в зеленый/желтый цвет, и фазный проводник, который может иметь любое другое цветовое обозначение.
- Проходная распределительная коробка имеет три питающих провода, которые обычно подключаются к клеммной колодке. Следующая распределительная коробка запитывается от той же клеммы. В результате два провода соединяются друг с другом.
- Возможен и другой вариант, когда коробка является концевой для одной группы и проходной для другой группы. Обычно проводник, для которого коробка является проходной, не имеет соединений. Он просто проходит вдоль коробки.
Схемы подключения проводов в распределительной коробке
После того как вы ознакомились со способами подключения, можно поговорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знать, как подключить розетку и выключатель. Однако сначала давайте рассмотрим схему самой распределительной коробки.
Схема распределительной коробки
Распределительная коробка используется для подключения потребителей электроэнергии к линии электропередач. Обычно ее устанавливают при входе в помещение над выключателем. Выключатель должен располагаться у входа в помещение со стороны дверной ручки.
- Распределительная коробка может быть проходной или клеммной. Клеммная распределительная коробка – это коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка, соответственно, соединена с другими распределительными коробками.

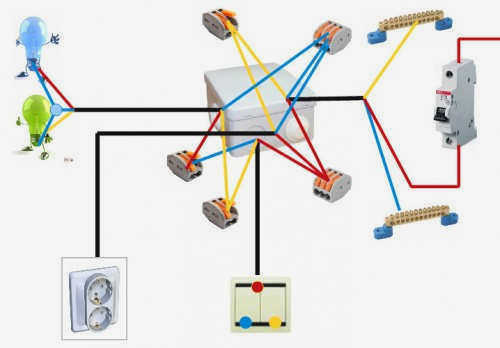

На рисунке показан вариант подключения торцевой клеммной коробки
- В распределительной коробке может находиться один или несколько питающих проводов из одной группы. При наличии нескольких питающих проводов объединение не допускается в соответствии с пунктом 7.1.36 правил монтажа.
- Каждая питающая линия должна иметь не менее трех проводников. Первый – фазный проводник, второй – нулевой проводник и третий – проводник защитного заземления. Если в распределительной коробке нет заземляющего проводника, его нельзя создавать путем подключения к нейтральному проводнику.
- Нейтральный проводник должен быть синим, а заземляющий проводник – зеленым/желтым, в соответствии с EARP 1.1.29. Фазный провод может быть любого другого цвета.
Примечание: Если разные группы в сети освещения питаются от разных фаз трехфазной сети, фазный провод должен быть окрашен в соответствии с фазой трехфазной сети. Это означает, что фаза А должна быть окрашена в желтый цвет, фаза В – в зеленый, а фаза С – в красный.
Немного теории
Прежде всего, давайте разберемся, какие провода у нас есть в распределительной коробке и как их правильно идентифицировать. Это позволит нам понять, что с ними делать и как их правильно подключать.

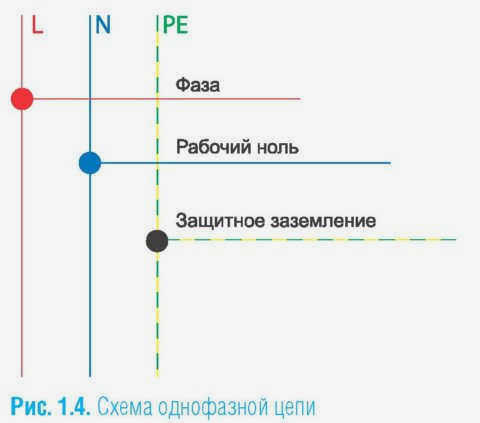

Современная однофазная электрическая сеть, которая используется в квартирах и домах нашей страны, согласно нормам ПУЭ, должна состоять из трех проводов. Один из них – фазный провод, второй – нулевой и третий – защитное заземление.
Цветовое и буквенное обозначение проводов в однофазной электропроводке
- Фазный проводФазный провод должен быть окрашен в желтый, зеленый или красный цвет в соответствии с разделом 1.1.30 правил устройства электроустановок. Однако на практике фазный провод обычно имеет любой цвет, кроме синего или зеленого/желтого.
Идентификация фазного провода довольно проста. Для этого достаточно прикоснуться к проводящей части провода однополярным емкостным индикатором (см. Как проверить провода: рассмотрим варианты). Такой индикатор часто называют "отверткой". Если он загорается, это указывает на то, что это фазный провод.

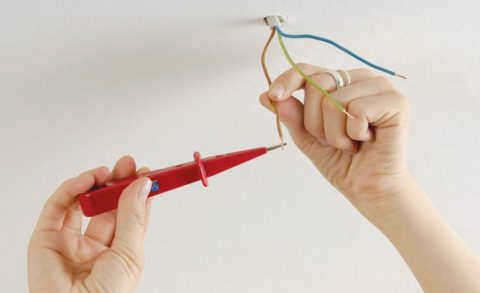

Поиск фазного провода
- Нулевой провод Согласно инструкции, он должен быть обозначен синим цветом. Идентификация этого провода немного сложнее, и мы обсудим это ниже.
- Защитный заземляющий проводник Заземляющий проводник должен иметь зелено-желтую цветовую маркировку в соответствии с электротехническими нормами (см. Цвет заземляющего проводника). Если он не имеет цветовой маркировки, его необходимо идентифицировать методом исключения. Это означает, что если мы определили фазный и нулевой проводники, то третий проводник – это защитное заземление.
Однако это единственная современная электрическая система в доме или квартире, которая имеет такую схему. Если вы имеете дело с распределительной коробкой, которая была установлена в советские времена, все немного проще.
Типы соединений в распределительной коробке
Прежде чем перейти к тому, как соединять провода в коробке, давайте разберемся, какие типы соединений существуют на самом деле. Вы можете удивиться, узнав, что в распределительной коробке возможны только два типа соединений – соединение розетки и соединение выключателя.
Конечно, существуют варианты подключения импульсных реле, люстр с несколькими лампами, различных датчиков движения и тому подобное, но это настолько редкие случаи, что такие подключения даже не стоит рассматривать в нашей статье.
Подключение к розетке
Самый простой тип подключения – это подключение к розетке. Оно требует только соединения группового кабеля, входящего в коробку, и кабеля, входящего в розетку.
Однако, чтобы избежать ненужных сомнений, давайте разберем этот процесс подробно:

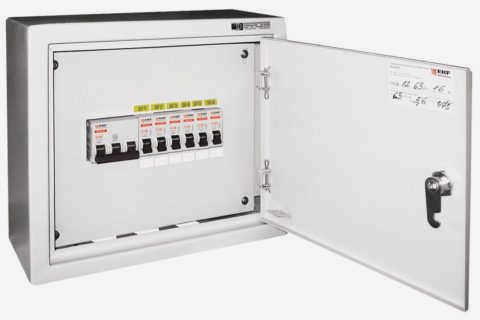

Отключение групповых автоматических выключателей в распределительном устройстве
Как мы уже сказали, это фазный, нейтральный и защитный земляной проводники. Прежде всего, нам необходимо отключить их от источника питания, чтобы мы могли их подключить.
Для этого нам нужно отключить групповой автоматический выключатель этого провода, а также другие групповые автоматические выключатели, проходящие через эту коробку.
Соединение проводов с помощью сварки

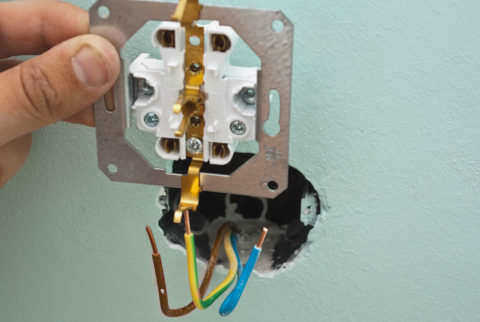

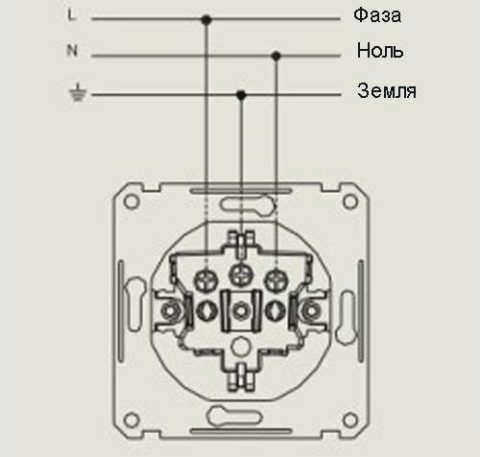

Подключение розетки
Расположение соединения фазного и нулевого проводников в розетке не имеет значения. Обычно придерживаются правила, что с правой стороны располагается фазный провод, а с левой – нулевой.
