Распиловочный стол из циркулярки своими руками

Как установить стол для циркулярной пилы на станке?

11 чертежей и схем стола циркулярной пилы (с размерами)

Циркулярная пила – один из самых популярных инструментов для деревообработки. Это мощное и удобное устройство, которое значительно ускоряет процесс распиловки или резки листового металла. Циркулярная пила – незаменимый инструмент в повседневной жизни. Она может резать все виды древесины и даже некоторые мягкие металлы. Необходимо правильно подобрать мощность, чтобы стол циркулярной пилы работал стабильно и не сжигал древесину. Размер циркулярной пилы зависит от материала, с которым вы будете работать, и глубины пропила древесины. Помните, что если инструмент будет работать долго, пильный диск должен выступать над разрезаемой древесиной на 6-9 мм.

Стандартный чертеж круглого стола.

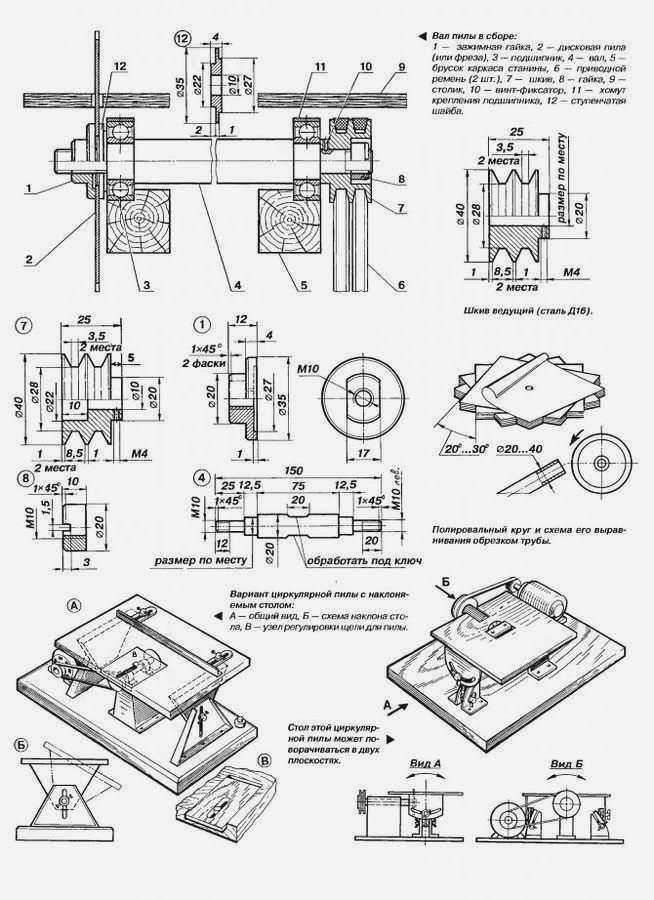

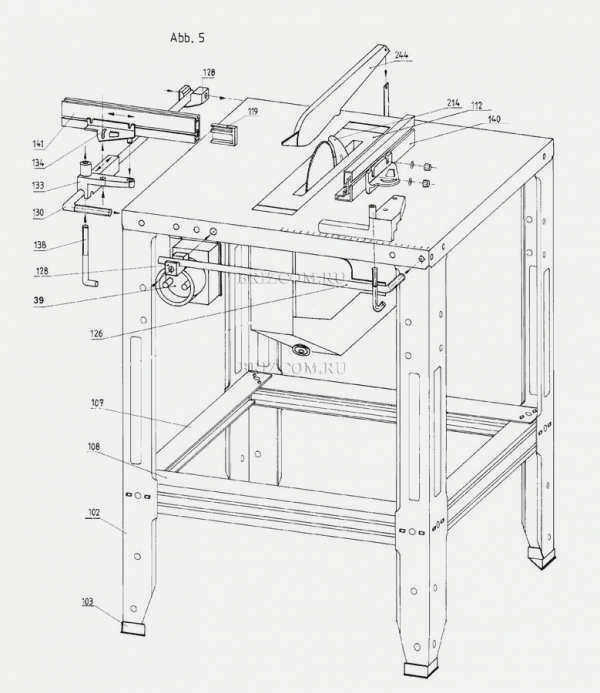

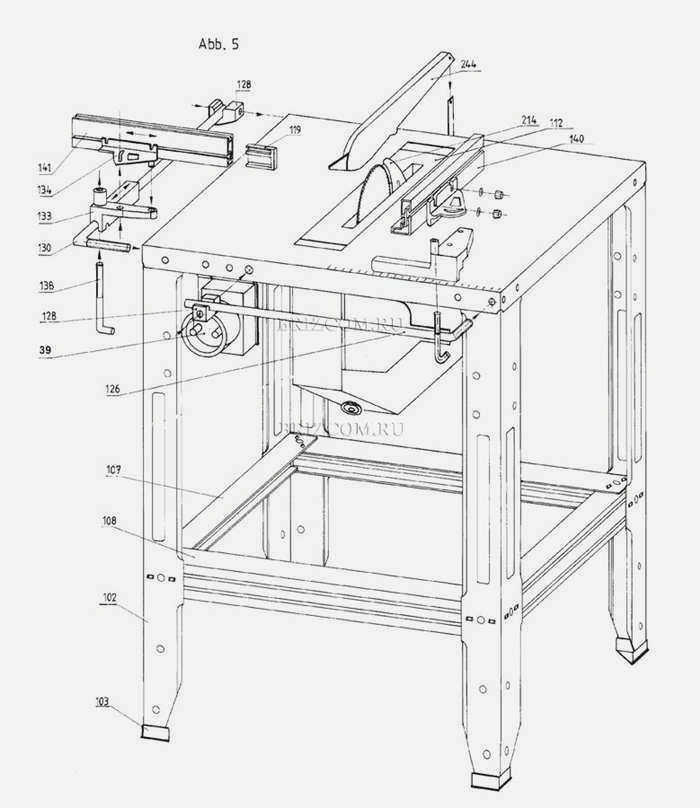

Детальный чертеж с разбивкой всех функций. Круглый стол можно наклонять. Такой стол можно вращать в двух плоскостях.

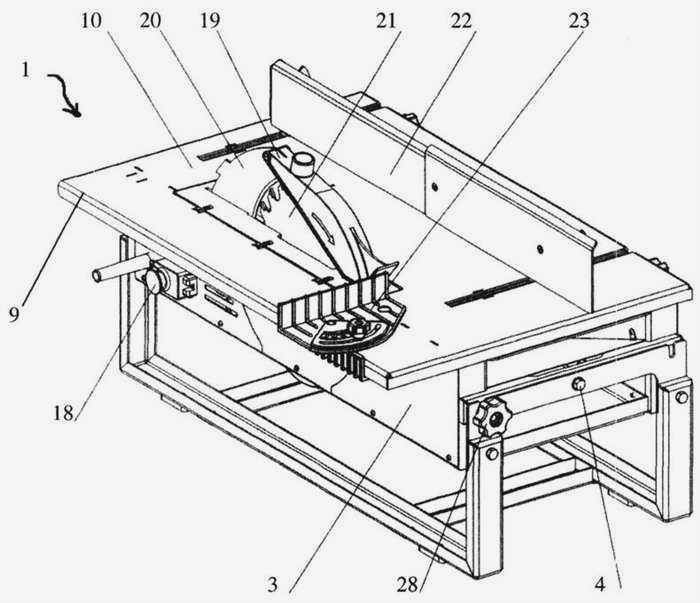

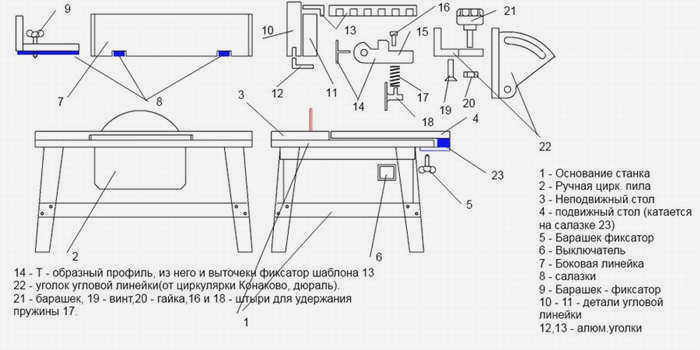

Рисунок с описанием всех частей. Как видите, у круглого стола есть разные части. Однако у них есть кое-что общее.

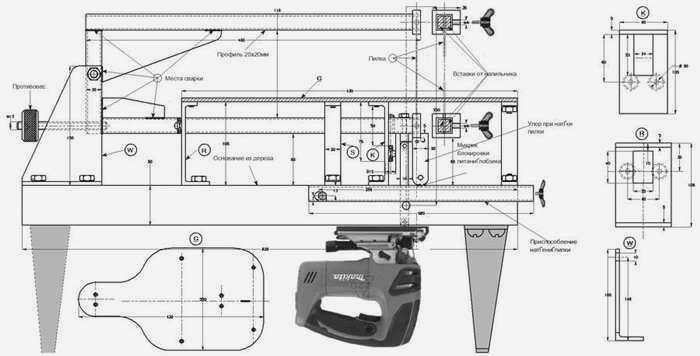

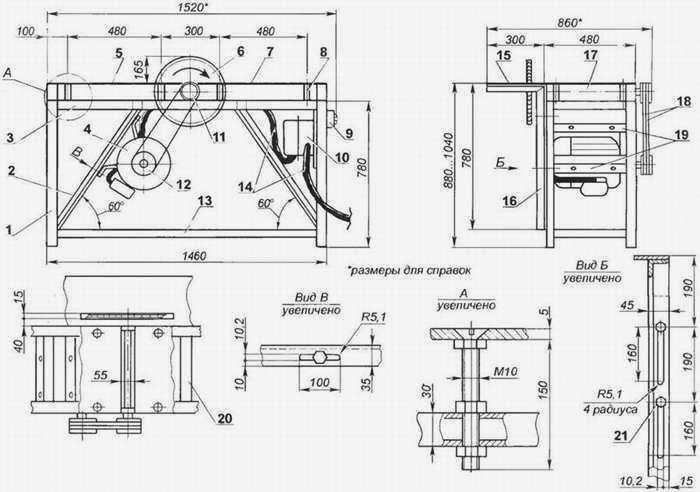

Чертеж с примерными размерами круглого стола. В основном существует два типа круглых столов по размерам. Первый вариант с полной рабочей поверхностью, а второй – более компактный.

Как сделать фрезерный и круглый стол – 9 DIY

Фрезерный и круглый стол может стать необходимостью для тех, кто планирует или уже регулярно занимается деревообработкой. В отличие от ручного инструмента, стол удобнее, обработка получается более точной, а в случае с круглым столом еще и гораздо безопаснее! Конечно, в продаже есть много готовых фрезерных и круглых столов, но нередко мастера делают все сами, тем более что простой стол сделать несложно!

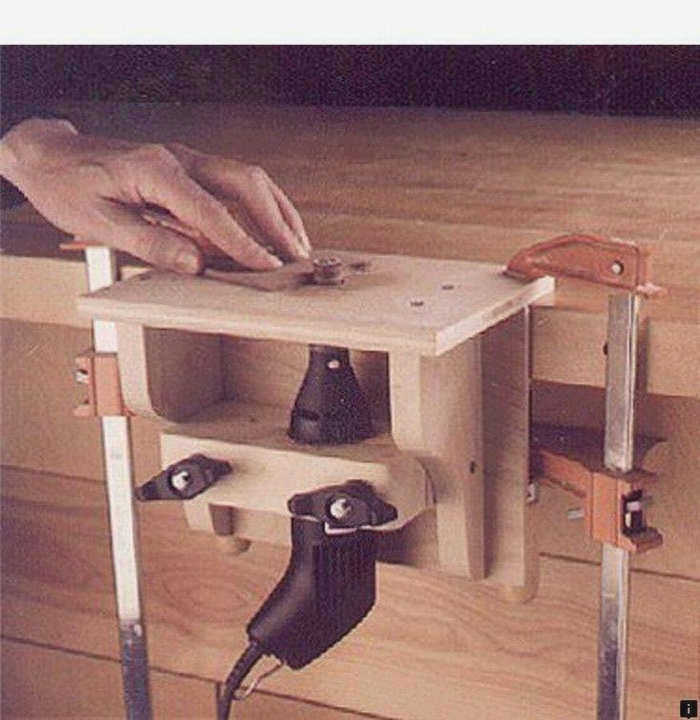

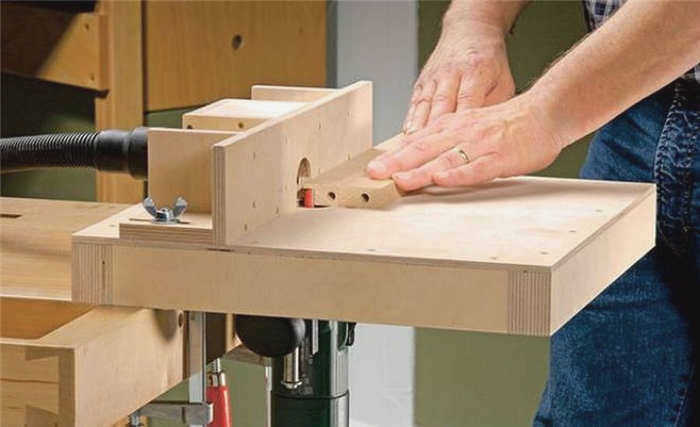

Сначала – фотографии того, как сделать фрезерный стол, а под ними – как сделать круглый стол. Для начала стоит отметить, что фрезерный стол можно сделать даже без фрезера, его может заменить дрель или шлифовальная машина со специальными насадками! Сделать такую конструкцию несложно (главное – надежно закрепить инструмент), а затем с помощью струбцин можно прикрепить ее к любому столу или прямой поверхности.

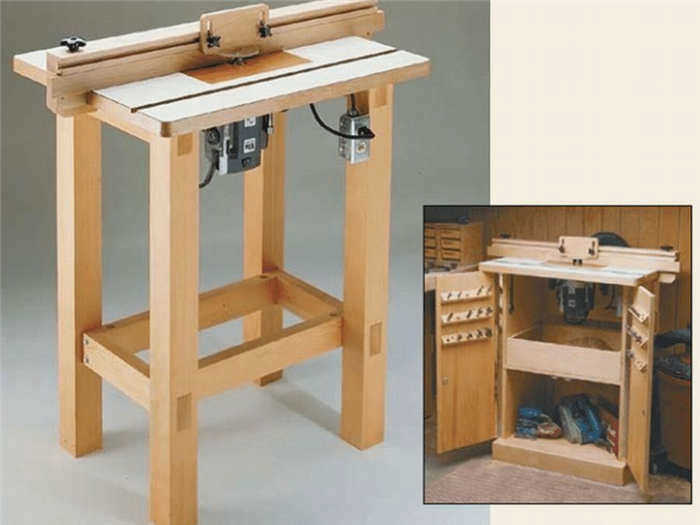

Чуть более сложный, но более профессиональный стол можно сделать по принципу, показанному на следующем фото. Он также переносной (крепится зажимами), но его можно сделать и стационарным, особенно если вы планируете работать на одном месте и собирать стружку пылесосом.

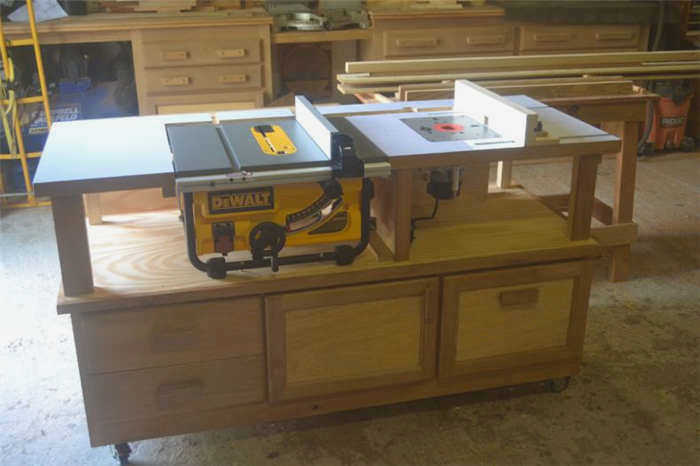

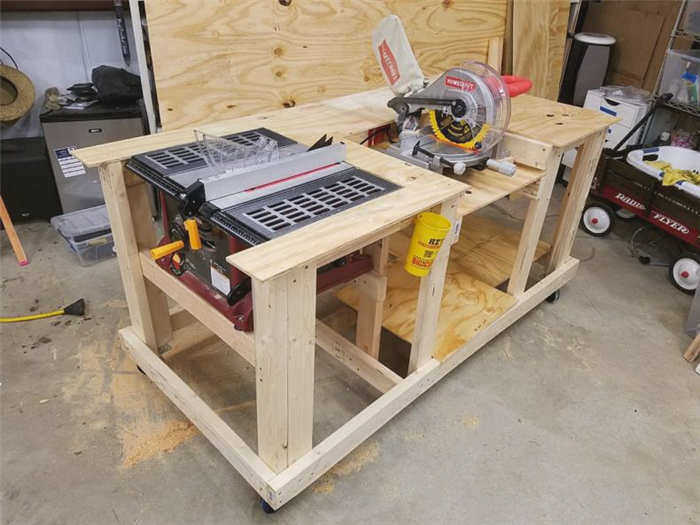

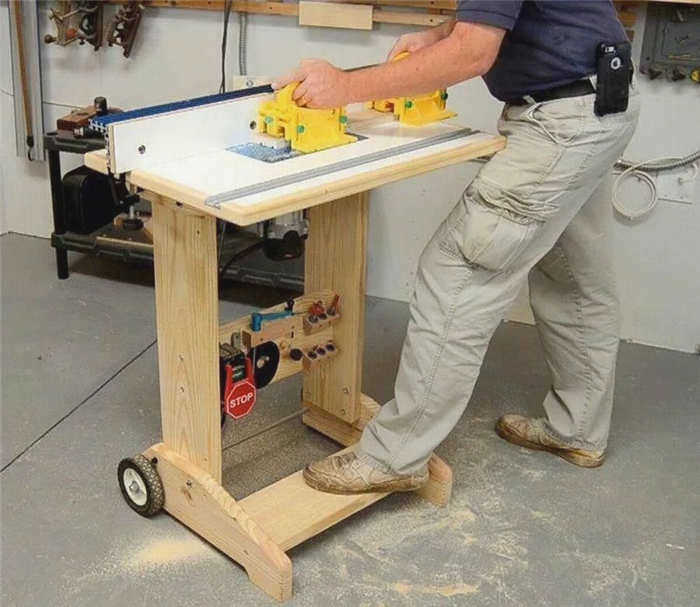

Самый удобный мобильный фрезерный стол можно сделать в виде единого стола с колесиками. Такой стол будет легко перемещать, а работа всегда будет находиться на удобной для пользователя высоте.

Последний вариант имеет две раздвижные планки для более точной работы!

Выбор инструментов и материалов

Приступая к работе, вы должны убедиться, что у вас под рукой есть все самое необходимое, например, сырье и набор полезных инструментов, которые прослужат вам долгое время.

Для строительства лесопилки вам понадобятся следующие материалы:

Этот набор материалов необходим для стандартной постройки площадью чуть более 1 м 2 . На таком столе можно будет работать практически любой ручной циркулярной пилой, исключение составляют инструменты с малым диаметром диска, поскольку глубина пропила уменьшится примерно на 1-2 см, когда инструмент будет закреплен на столешнице.

Для выполнения работы вам понадобится следующий набор инструментов:

• Толстый карандаш или маркер.
• Измерительная лента, металлическая линейка и транспортир.
• Электрический лобзик.
• Электрическая отвертка.
• Электрическая дрель.
• Электрическая шлифовальная машина.
• Абразивная бумага.

Вот как именно сделать станок для распиловки.

Процесс создания

Сделать многофункциональный электрический круглопильный станок своими руками довольно просто, но здесь обязательно нужно знать, что для того, чтобы процесс производства был правильным, все должно быть сделано в соответствии с существующими этапами.

Поэтому необходимо правильное и строгое следование инструкции, чтобы избежать каких-либо проблем и даже трудностей.

Для изготовления пилы из ручной циркулярной пилы третьим этапом будет изготовление столешницы станка, которую необходимо вырезать из листа ламинированного ДСП или фанеры по размерам рамы. Столешница должна быть такого же размера или чуть меньше. Самое главное, чтобы она ни в коем случае не перекрывала корпус с одной стороны. Если столешница изготовлена из неламинированного материала, потребуется дополнительная шлифовка и обрезка. Затем, используя карандаш и линейку, отметьте точки крепления электропилы к столешнице и столешницы к тумбе на столешнице.

Обратите внимание, что длина ножек будет определяться индивидуально, в зависимости от роста оператора, который будет работать на такой пилораме. В идеале столешница, а значит и сама доска, должна быть чуть выше пояса мастера.

Следующим шагом будет крепление столешницы непосредственно к корпусу. Просверлите отверстия в углах фанеры примерно в трех сантиметрах от края, затем просверлите отверстия в угловых балках, чтобы дополнительно закрепить в них шурупы. Затем соедините детали вместе с помощью стальных скоб М8.

Изготовить станок для циркулярной пилы несложно. После того как конструкция будет собрана, необходимо прикрепить к столу специальный выключатель, который будет регулировать включение и выключение пилы с помощью электродвигателя. Для этого необходимо вырезать отверстие в корпусе для выключателя и закрепить все вспомогательными винтами, специальным клеящим составом или даже строительной лентой. Выключатель должен быть подключен непосредственно к пиле, то есть его необходимо подсоединить кабелем к любому источнику питания в мастерской. Он будет закреплен на нижней стороне столешницы с помощью крепежных элементов.

Детали конструкции

Сделать круглый стол из ручной циркулярной пилы своими руками не слишком сложно, особенно если вы обладаете минимальными навыками. Опытные специалисты способны сделать такую конструкцию даже без схем. Она содержит 2 основных элемента – ножки и гладкую рабочую поверхность. Также в конструкцию могут быть включены различные выдвижные ящики.

Важно! Сама пила должна быть хорошо защищена под столом. На поверхности остается только дисковый элемент.

Материалы

Итак, как сделать циркулярную пилу своими руками? Прежде всего, нужно выбрать материалы.

Столешница

Главное требование к столешнице – способность выдерживать повышенные нагрузки, вибрации и удары. Важно, чтобы поверхность была достаточно гладкой и не прогибалась под весом 50 кг. Оптимальными материалами являются

• Металл – допустимо использование стали или дюралюминия;
• ДСП или влагостойкая фанера;
• Текстолит.

Не делайте столешницу из пластика, ДСП или OSB. Такие материалы не считаются виброустойчивыми. Можно также использовать натуральное дерево. Однако в этом случае конструкция будет очень дорогой.

Подголовник

На основание стола можно установить деревянные доски. Желательно закрепить их под крышкой для увеличения жесткости. Лучше всего использовать доски из твердых пород дерева – бука или дуба. Они недорогие и легко крепятся с помощью саморезов.

Двигатель

Рекомендуется использовать двигатель мощностью не более 1000-1200 Вт. В противном случае использование станка может быть опасным. Кроме того, для пилы большой мощности требуется более тяжелый и прочный стол.

Приводная передача

В конструкции можно использовать ременную передачу. В этом случае вращение передается на рабочий вал с помощью клинового ремня. Шкивы на станке могут быть подобраны по размеру. Таким образом, скорость вращения рабочего вала будет соответствовать скорости вращения двигателя.

Требования к столу циркулярной пилы

Создаваемая конструкция должна отвечать определенным требованиям:

• Устойчивость, жесткость;
• Высокая устойчивость и долговечность материала, используемого в конструкции;
• Ровность рабочей поверхности;
• Необходимость организации заземления и защитных устройств для оператора;
• Кнопка включения должна быть легкодоступной;
• Доступное место для сбора отходов (опилки, стружка);
• Поддерживайте чистоту вокруг рабочего места, чтобы свести к минимуму риск получения травмы.

Руководство

Материал следует выбирать в соответствии с его функцией, местом и регулярностью использования. Дощатый настил из фанеры удовлетворит бытовые потребности. Его лучше всего разместить в гараже.

Если планируется работать с большим количеством древесины, следует выбрать прочную модель со стальным профилем.

Чтобы уменьшить вибрации и повысить надежность, можно даже забетонировать ножки в пол.

Вот несколько полезных рекомендаций:

1. Важно, чтобы пила располагалась на столе по центру, строго под прямым углом к рабочей поверхности.
2. Идеальные размеры рабочей поверхности – 120*120 см. Однако размеры могут быть адаптированы к вашим собственным предпочтениям.
3. Принимая решение о высоте конструкции, следует учитывать рост пользователя. Однако обычно выбирают между 80 и 120 см.
4. Высота конструкции должна определяться в зависимости от роста пользователя, но обычно составляет от 80 до 120 см.
5. Направляющий паз в полотне не должен быть шире 0,2 см. В противном случае оборудование быстро придет в негодность из-за скопления опилок.
6. Размещение выключателя на столешнице или на верхнем конце ножки облегчит жизнь пользователю.

Пошаговая инструкция по изготовлению циркулярной пилы своими руками

Чтобы собрать электрическую циркулярную пилу для деревообработки, необходимо учесть несколько требований, включая навыки работы с металлом.

Для облегчения рабочего процесса следует заранее подготовить проект с подробным чертежом.

Основное различие между стационарными и настольными моделями заключается в высоте, на которой будет располагаться режущая часть.

Прежде чем приступить к изготовлению технического оборудования, необходимо сначала создать столешницу, на которой будет располагаться циркулярная пила. Кроме того, такая конструкция может служить опорой.

Как правило, для столешницы используют несколько досок толщиной не менее 4 см. На поверхность необходимо установить лист или алюминиевую пластину. Это позволит исключить деформацию внутренней стороны под воздействием внешних факторов.

• В качестве режущего инструмента будет использоваться электропила. Для работы потребуется подходящий тип полотна. Рабочая часть инструмента будет выступать на 40%.
• Для создания опорного стола мы будем использовать деревянный брус толщиной 120 мм. Диаметр изделия должен быть не менее 350 мм.
• Для обработки дерева потребуется инструмент с мощностью более 1000 Вт. Если используются плотные породы древесины, то такая самодельная циркулярная пила может не справиться с поставленной задачей.
• В этом случае необходимо сделать упор из металлического углового железа толщиной 8 мм. Это сделает установку прочной и надежной.

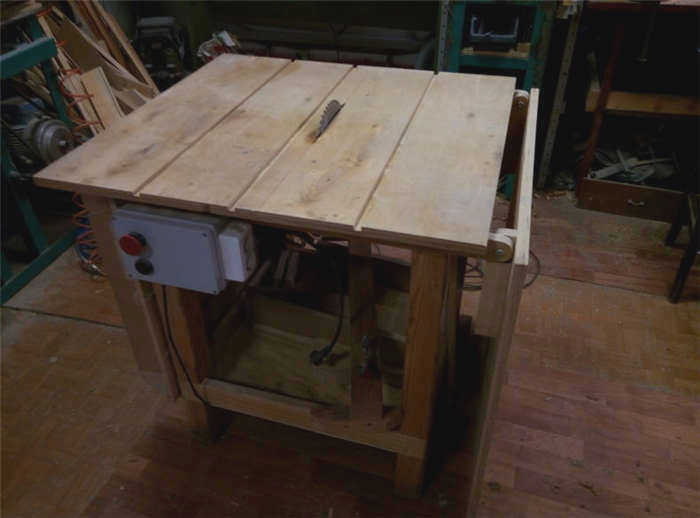

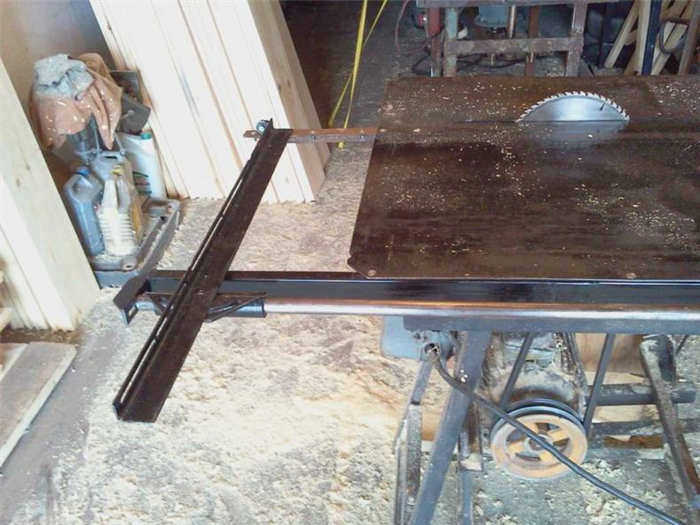

• Металлический упор будет выходить за пределы рабочей поверхности на 6 см. Одна полка должна быть обработана с 2 сторон. На фото показан результат работы с деревянной рамой.

Циркулярная пила из дисковой пилы

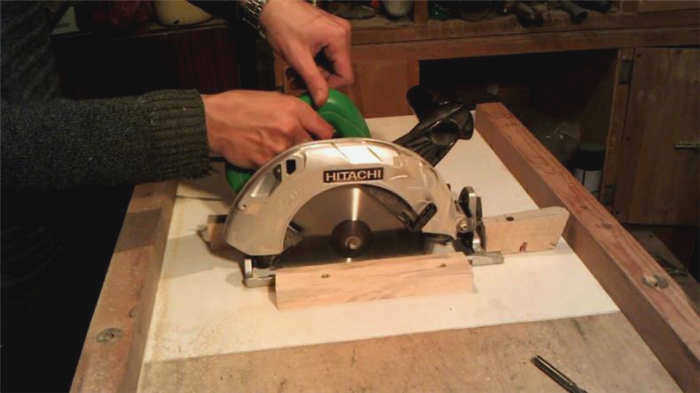

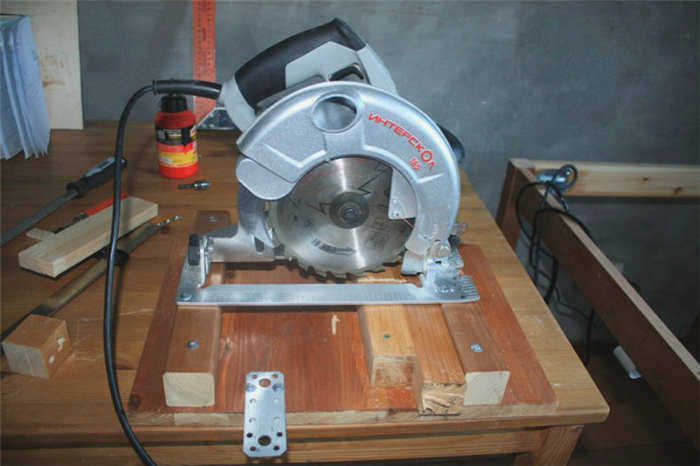

Металлические уголки, которые крепятся вдоль корпуса инструмента, помогут зафиксировать его в неподвижном положении.

Особое внимание следует уделить режущей части, которая испытывает большие нагрузки при контакте с древесиной.

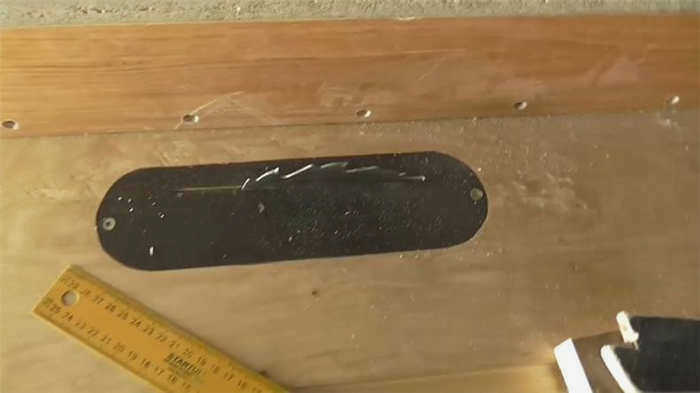

Размер и ширина пазов должны быть немного больше лезвия примерно на 10 мм. Края рекомендуется обработать так, чтобы они были закруглены.

Углы укрепляются поперечными распорками. Они помогут укрепить всю конструкцию и предотвратить ее соскальзывание во время использования.

В качестве крепежа используются металлические болты и гайки, подобранные по диаметру металлической детали.

• Металлический хомут должен быть закреплен на поверхности. Винтовой зажим будет закреплен в области нижней части устройства. Толщина детали должна быть не менее 2 мм.
• В сочетании с поверхностью задней стойки она образует единый блок, способный выдерживать большие нагрузки.
• Упор должен быть закреплен вплотную к задней части всего блока.
• Металлические шайбы, используемые для создания зазора, можно перемещать в другое место, регулируя при этом длину и размер зазора, расположенного между пильным диском и боковыми сторонами.
