Распиновка портов usb и micro usb: схема, цвета проводов

Сегодня все мобильные устройства и стационарные электроприборы оснащены портами для передачи данных. Все современные гаджеты могут не только общаться друг с другом посредством USB или микро-USB, но и заряжать их аккумуляторы. Для обеспечения правильного назначения выводов необходимо сначала ознакомиться со схемами назначения выводов и цветами кабелей.

Цвета контактов кабеля USB

Назначение выводов для USB 2.0

На схеме выводов вы увидите несколько разъемов, которые различаются в зависимости от конкретной функции. Например, активное (подающее) устройство обозначается буквой A, а пассивное (закупоривающее) – буквой B. К активным устройствам относятся компьютеры и хосты, а к пассивным – принтеры, сканеры и другие устройства. Также принято разделять разъемы по полу: M (male) или “папа” представляет штекер, а F (female) или “мама” – гнездо разъема. Существуют форматы в зависимости от размера: мини, микро и без маркировки. Например, если вы видите “USB micro-VM” означает, что штекер предназначен для подключения к пассивному устройству формата micro.

Для распиновки розеток и вилок необходимо знать назначение проводов USB-кабеля:

1. красный VBUS (“плюс”) подает постоянное напряжение 5 В относительно GND. Минимальное значение тока для этого составляет 500 мА;
2. белый кабель подключен к “минусу” (D-);
3. зеленый провод подключен к “плюсу” (D+);
4. черный провод – 0 В, несет отрицательный заряд и служит для заземления.

В форматах mini и micro разъемы содержат по пять контактов: красный, черный, белый и зеленый провода, а также идентификатор (который замыкается на GND в разъемах типа A и не замыкается вообще в разъемах типа B).

Иногда оголенный провод Shield также можно обнаружить в кабеле USB. Этот кабель не пронумерован.

Если вы используете таблицу в своей работе, она показывает разъем на внешней (рабочей) стороне. Изолирующие части разъема светло-серые, металлические части темно-серые, а пустоты белые.

Чтобы правильно отсоединить разъем USB, лицевая сторона разъема должна быть зеркально отражена.

Разъемы Mini и micro USB состоят из пяти контактов. Поэтому четвертый контакт в разъемах типа B не нужно будет использовать во время работы. Этот контакт в разъемах типа А замыкается на GND, а пятый контакт служит в качестве GND.

С помощью нескольких простых манипуляций можно сделать Распиновка для различных форматов портов USB.

Распределение контактов USB версии 3.0 отличается четырьмя цветными проводами и дополнительным заземлением. Благодаря этому кабель может USB 3.0 Кабель заметно толще своих меньших собратьев.

Схемы подключения USB-устройств и назначение контактов:

• PS/2 – USB
• Джойстик Defender Game Racer Turbo USB-AM
• распиновка usb am и micro usb bm, для зарядки и передачи данных на компьютер
• USB-OTG
• Распиновка USB SAMSUNG GALAXY TAB 2

Распиновка разъемов USB 2.0

Название каждого разъема отображается в виде алфавитного указателя.

Тип разъема:

• А – Активное, питающее устройство (компьютер, хост)
• B – Пассивное, подключенное устройство (принтер, сканер)

Разъем “Пол”:

• M (мужской) разъем, “папа”
• F (женский) – женский штекер

Размер разъема:

• без индекса
• мини
• микро

Например: USB микро-BM– штекер (М) для соединения с пассивным устройством (В); размер микро.

Назначение выводов USB 2.0

1. Красный V_BUS (+5 В, Vcc – коллектор напряжения) +5 В постоянного тока к GND. Для USB 2.0 максимальный ток составляет 500 мА.
2. Белый D- (-Данные)
3. Зеленый D+ (+Данные)
4. Черный GND = контрольный провод, заземление, минус 0 Вольт

Терминалы мини и микро имеют 5 контактов:

1. Красный V_BUS
2. Белая Д.
3. Зеленый D+
4. ID – неактивен на разъемах “B”; закорочен на GND на разъемах “A” для поддержки функции OTG
5. Черный GND

Кабель также содержит (хотя и не всегда) оголенный провод, называемый Shield – оболочка, экран, оплетка. Этот кабель не пронумерован.

Распиновка кабелей мыши и клавиатуры

Некоторые мыши и клавиатуры имеют нестандартные цвета кабелей.
См. также, как подключать мыши и клавиатуры к порту PS/2.

Пайка разъемов USB 2.0

⚠ Обратите внимание на взаимное расположение рабочих и паяных контактов на гнезде! Это определяет назначение контактов разъема.

В большинстве случаев рабочие контакты находятся на обратной стороне платы по отношению к контактам для пайки ▼.

Однако существуют разъемы, у которых обе группы контактов расположены на одной стороне площадки. В этом случае распиновка будет другой.

Расположение контактов USB-разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других портативных гаджетов поддерживают зарядку от USB-порта mini-USB или micro-USB. Но до единого стандарта еще далеко, каждая компания пытается сделать распиновку по-своему. Предположительно, для того, чтобы люди покупали зарядные устройства только из-за этого. Хорошо, что штекер и разъем usb стали стандартом, как и напряжение питания 5 вольт. Таким образом, с помощью любого зарядного адаптера теоретически можно зарядить любой смартфон. Узнайте больше о расположении контактов USB и читайте дальше.

Распиновка USB для Nokia, Philips, LG, Samsung, HTC

Телефоны Nokia, Philips, LG, Samsung, HTC и многие другие распознают зарядное устройство, только если контакты Data+ и Data- (2-й и 3-й) замкнуты. Их можно замкнуть в гнезде USB_AF зарядного устройства, и вы сможете заряжать телефон через стандартный дата-кабель.

Распиновка USB на штекере

Если ваше зарядное устройство уже имеет выходной кабель (вместо выходного гнезда) и вам нужно припаять к нему штекер mini-USB или micro-USB, вам не нужно соединять 2-й и 3-й контакты в самом mini/micro USB. Плюсовая сторона припаяна к контакту 1, а минусовая – к контакту 5 (последнему).

Iphone USB распиновка

Контакты Data+ (2) и Data- (3) Iphone должны быть соединены с контактом GND (4) с помощью резисторов 50 кОм, а с контактом +5V – с помощью резисторов 75 кОм.

Распиновка зарядки Samsung Galaxy

Для зарядки Samsung Galaxy разъем USB micro-BM должен иметь резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

Распиновка USB навигационного устройства Garmin

Для питания или зарядки навигатора Garmin требуется специальный кабель для передачи данных. Чтобы подать питание на навигатор через кабель, просто замкните контакты 4 и 5 разъема mini-USB. Чтобы зарядить устройство, соедините контакты 4 и 5 резистором 18 кОм.

Штекеры для зарядки планшетов

Почти каждый планшетный компьютер требует большого тока для зарядки, в два раза больше, чем смартфон, а разъем mini/micro-USB на многих планшетах просто отсутствует. В конце концов, даже USB 3.0 не обеспечивает более 0,9 ампера. Для этого предусмотрена отдельная розетка (часто круглая). Однако его можно приспособить к мощному источнику питания USB, если припаять этот адаптер.

Распиновка гнезда для зарядки Samsung Galaxy Tab

Для правильной зарядки Samsung Galaxy Tab рекомендуется другая схема: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъемов зарядного порта

Ниже приведены диаграммы напряжений на контактах USB с указанием значений резисторов для достижения этих напряжений. Если указано сопротивление 200 Ом, необходимо использовать перемычку, которая не должна превышать это значение.

Классификация портов зарядного устройства

• SDP (Стандартные нисходящие порты) – связь и зарядка, допускается ток до 0,5 А.
• CDP (Charging Downstream Ports) – связь и зарядка, до 1,5 А; аппаратное определение типа порта (перечисление) происходит до того, как устройство подключит линии данных (D- и D+) к своему USB-приемнику.
• DCP (Выделенные порты зарядки) – только зарядка, допускается ток до 1,5 А.
• ACA (Accessory Charger Adapter) – заявлена работа PD-OTG в режиме Host (с подключенными к PD периферийными устройствами – USB-Hub, мышью, клавиатурой, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время сеанса OTG.

Как перемонтировать разъем своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, поэтому, если у вас есть навыки работы с паяльником, вы без проблем переделаете любой стандартный USB-разъем на правильный тип для вашего устройства. Любое стандартное зарядное устройство на базе USB использует только два провода – это +5 В и общий (минусовой) контакт.

Просто возьмите любой адаптер зарядного устройства 220 В/5 В и отрежьте USB-разъем. Отрезанный конец полностью освобождается от экрана, а остальные четыре провода зачищаются и припаиваются. Теперь возьмите кабель с USB-разъемом соответствующего типа, затем отрежьте лишнее и проделайте ту же процедуру. Теперь просто спаяйте провода вместе, как показано на схеме, а затем изолируйте каждое соединение отдельно. Заклейте получившийся корпус клейкой лентой или скотчем. Вы также можете использовать термоклей, который также является хорошим вариантом.

Бонус: все остальные розетки для мобильных телефонов и их выводы представлены в одной большой таблице – посмотрите.

НАЖМИТЕ ЗДЕСЬ И ОТКРОЙТЕ КОММЕНТАРИИ

Опять же, подробности можно найти в статье Типы зарядных портов. Здесь же я приведу сводную таблицу напряжений на контактах USB, показывающую номиналы резисторов для отдельных напряжений. Если там написано 200 Ом, то нужно поставить перемычку, сопротивление которой не должно превышать те же 200 Ом.

Распиновка USB по цветам

В каждом компьютере и других подобных устройствах разъем USB является самым популярным. С помощью кабеля yusb стало возможным подключать более 100 устройств в последовательную цепочку. Эти шины позволяют подключать и отключать любые устройства, даже во время работы персонального компьютера. Практически все устройства можно заряжать с помощью этой вилки, поэтому нет необходимости в дополнительных источниках питания. Выводы USB имеют цветовую маркировку, которая помогает определить точный тип устройства.

Конструкция и работа с USB

Первые порты такого типа появились в 1990-х годах. Вскоре разъемы были усовершенствованы до USB 2.0, а скорость увеличилась более чем в 40 раз. Сегодня компьютеры оснащены новым интерфейсом USB 3.0, скорость которого в 10 раз выше, чем у предыдущей версии.

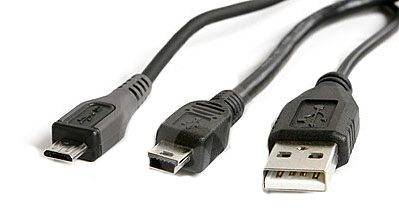

Существуют и другие типы разъемов этого типа, известные как micro и mini USB, используемые в современных телефонах, смартфонах и планшетах. Каждая шина имеет свою собственную распиновку или схему расположения контактов. Это может понадобиться, когда нужно своими руками сделать переходник с одного типа разъема на другой. Зная все тонкости системы электропроводки, вы сможете сделать даже зарядное устройство для мобильного телефона. Однако помните, что при неправильном подключении устройство может быть повреждено.

Разъем USB 2.0 имеет форму плоского разъема с четырьмя контактами. В зависимости от назначения, он обозначается AF (BF) и AM (BM), что соответствует общепринятому термину “мать” и “отец”. Мини- и микроустройства имеют одинаковое обозначение. От обычных шин они отличаются наличием пяти штырей. Устройство USB 3.0 внешне похоже на модель 2.0, за исключением внутренней конструкции, которая уже имеет девять контактов.
