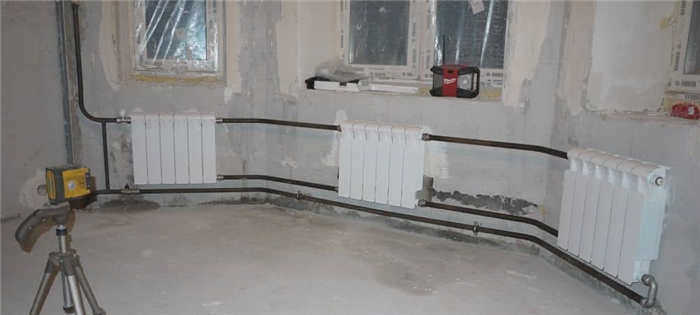

Принципы установки одинаковы как для отдельно стоящего дома, так и для квартиры. Единственное отличие – большое количество внешних стен. Постарайтесь сделать разводку так, чтобы все радиаторы располагались вдоль них.
Как спрятать радиаторы в стену без потери тепла?
Если вы решили спрятать радиатор в нише или стене, значит, на то есть причина. Но как правильно утопить радиаторы в стену? Не будут ли они нагреваться хуже? Какие советы дают эксперты?
В некоторых домах и квартирах углубление для радиатора изначально планировалось для экономии пространства. Однако что делать, если такая возможность не предусмотрена? В этой статье мы дадим вам советы о том, как правильно встроить трубы и радиаторы в стену, чтобы избежать теплопотерь. Мы настоятельно рекомендуем прочитать советы экспертов в конце статьи!
содержание статьи Спрятать
Стоит ли прятать радиатор в стену?
Считается, что радиатор, встроенный в наружную стену, отдает много тепла наружу. Это может быть только в том случае, если стена тонкая и недостаточно изолированная. При достаточной изоляции потери тепла будут практически нулевыми.
Считается, что утопленный радиатор препятствует естественной конвекции. В какой-то степени это действительно так, но если правильно выбрать место и размер углубления, ничто не помешает правильной циркуляции нагретого воздуха.
Виды радиаторов
Вы можете выбрать различные модели отопительного оборудования для оснащения своего дома – вы можете выбрать алюминиевый радиатор, электрический настенный обогреватель или чугунный многосекционный радиатор. Вопрос в том, сможет ли такой радиатор эффективно обогреть помещение с большими окнами.
Строительные нормы и правила определяют, на каком расстоянии от окна должен располагаться радиатор. Однако в этих правилах не указано, какие радиаторы следует размещать под витражными окнами или под панорамными конструкциями. Дело в том, что современные технологии предлагают несколько вариантов организации отопления в жилище. В том числе и в такой нестандартной ситуации, как установка радиатора под панорамным окном, на всю высоту помещения.

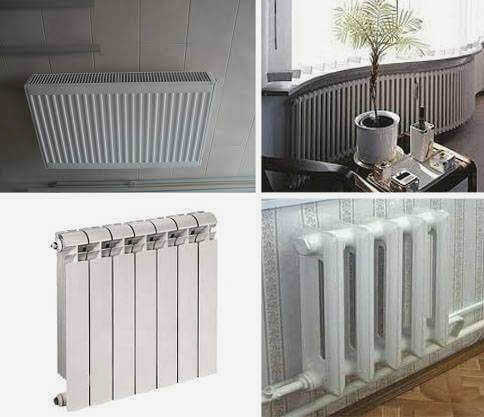

В зависимости от материала изготовления для установки в центральную или автономную систему отопления можно выбрать:
- чугунные секционные радиаторы
- алюминиевые радиаторы
- биметаллические радиаторы;
- стальные модели;
- медные радиаторы.
В этой зоне также можно разместить конвекторы для подключения к электросети в настенном положении или установить в полу под декоративным кожухом.
Отопительные приборы могут быть
- в виде полноразмерных радиаторов;

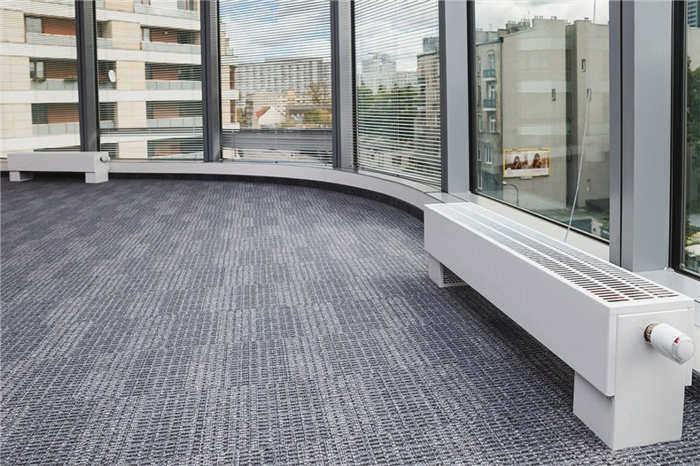

- низких радиаторов для панорамных окон
- отдельно стоящих радиаторов;
- медных радиаторов для монтажа в цоколь;
- конвекторы для панорамных окон, устанавливаемые в пол.
Стандарты установки радиаторов в жилых помещениях
Согласно строительным нормам, установка радиатора под оконным проемом должна производиться с учетом следующих требований
- радиатор должен быть установлен на высоте 80-100 мм от пола;
- по отношению к подоконнику радиатор должен располагаться на 100-120 мм ниже;
- радиатор должен быть расположен на расстоянии 30-50 мм от стены;
- радиатор должен располагаться по центру оконного проема.
От правильного расположения радиатора зависит легкость поддержания чистоты и обогрева помещения в течение отопительного сезона. Расстояние над полом и от подоконника в отопительный сезон обеспечивает естественную конвекцию воздуха. Поднимаясь вверх, он перекрывает поток холодного воздуха в помещение и создает тепловой экран у оконного проема. Пространство между полом и нижним краем конвекторов позволяет их чистить, что очень важно в жилых помещениях.
Конвектор под подоконником должен находиться на 3-5 см ниже него. Это, с одной стороны, обеспечивает циркуляцию воздуха, а с другой – предотвращает скопление пыли в этом пространстве. Центрально расположенные радиаторы позволяют потоку теплого воздуха достигать оконных блоков, блокируя попадание холодного воздуха в помещение.
Правильная установка радиаторов в нише
Иногда в жилых домах имеется ниша для старых чугунных радиаторов. Такой способ установки радиаторов неэффективен, но иногда других вариантов нет. Поэтому давайте рассмотрим и это решение.
- Расстояние между боковыми и задней стенками ниши и радиатором должно быть не менее 5 см.
- Доступ воздуха снизу не должен быть затруднен, как и сверху. Расстояние нижней и верхней части радиатора от стен должно быть более 10 см.

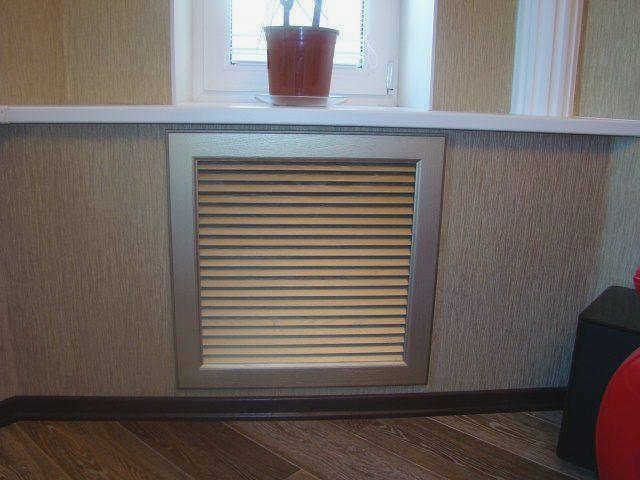

Если углубление сделано в подоконнике вдоль стены, то верхнюю часть углубления лучше закрыть декоративной решеткой, а не сплошной крышкой.
Радиатор в нише под окном должен располагаться на таком расстоянии от подоконника. Это расстояние должно быть в два раза больше расстояния от подоконника до стены. Например, если подоконник выступает за стену на 15 см, то расстояние от подоконника до ниши должно быть 10 см.
Радиатор в нише под окном должен быть расположен таким образом, чтобы обеспечить хорошую конвекцию воздуха. Между верхним краем радиатора и краем ниши должно быть не менее 10 см.
Как установить радиатор под окном?
Наибольшие потери тепла происходят через окна. Поэтому особенно важно правильно установить радиатор под окном.
- Радиатор должен располагаться точно посередине окна, чтобы он перекрывал поток холодного воздуха. Основное назначение радиатора под окном – создание тепловой завесы. Это предотвратит попадание охлажденного окном воздуха в комнату и его распространение по квартире.
- Высота радиатора от пола должна составлять 5-10 см. Если зазор будет больше, образуется слой холодного воздуха. Если он будет меньше, то под радиатором будет трудно убирать.
- Расстояние от стены должно быть не менее 5 см, чтобы не препятствовать конвекции воздуха. В противном случае радиатор будет нагревать стену здания, а не комнату.
Важно

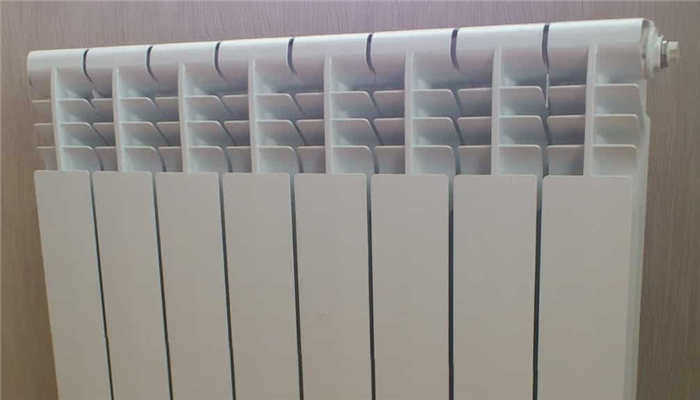

Если радиатор оснащен вентиляционным отверстием (см. фото), расстояние от радиатора до подоконника должно быть больше 5 см. Если подоконник широкий и выступает над радиатором, на каждый 1 см этой разницы необходимо добавить 2 см к пространству между подоконником и радиатором.
Для радиаторов без вентиляционного отверстия минимальное расстояние от подоконника составляет 10 см плюс 3 см на каждый 1 см выступа. Установка радиаторов под окном вблизи подоконника будет препятствовать конвекции воздуха. Это приведет к снижению теплоотдачи.
Если расстояние между окном и полом слишком мало для соблюдения описанных выше стандартов, лучшим решением будет низкий радиатор с большим количеством секций. Таким образом, можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.
Подробнее о монтаже в нише читайте в статье "Как вмонтировать радиатор в стену без потери тепла".
Правила определения расстояний
Правила регламентируются СНиПом. В документе указано, на какой высоте вешать радиаторы, а также размеры воздушных зазоров и другие параметры монтажа:

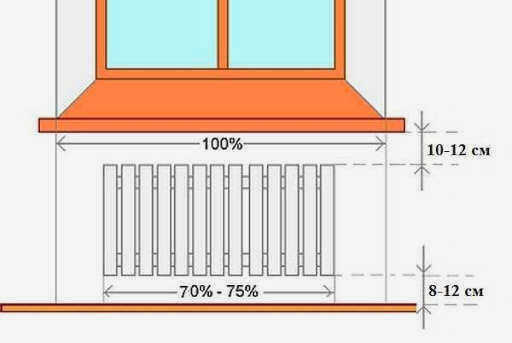

- Радиатор размещают под оконными проемами так, чтобы центр радиатора и центр подоконника совпадали. Ширина радиатора должна составлять до 70% оконного проема.

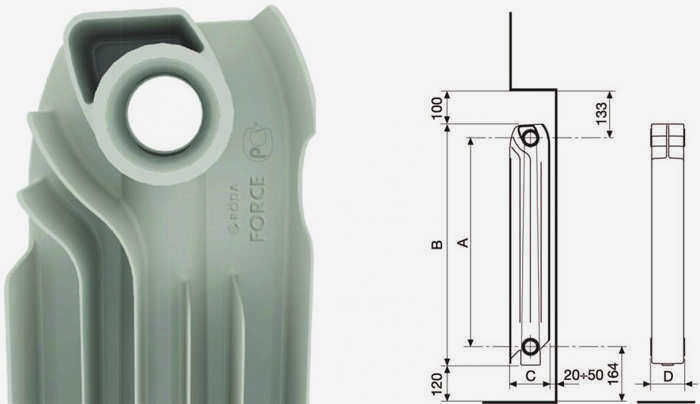

- Оптимальная высота радиатора – 12 см от пола до нижнего коллектора, 5 см от верхнего коллектора до подоконника и 2-5 см от задней стенки радиатора до стены.
Рассматривая нормы установки радиаторов в квартире, учитывайте материал стен, подоконник и его размеры.
Совет: Чтобы уменьшить ширину отступа от стены до радиатора при маленьком подоконнике, можно покрыть стену отражающим материалом, покрытым фольгой. При этом можно оставить минимальный воздушный зазор.
Монтаж радиатора
Рассмотрим, как происходит правильный монтаж радиатора под окном. Технология несложная, но требует соблюдения правил, обеспечивающих бесперебойную работу системы, поддержание магистрали в рабочем состоянии без необходимости вмешательства владельца. Все работы выполняются вручную, но если приборы чугунные, то потребуется помощник.
Техника установки радиаторов под полом
Тяжелые радиаторы – чугунные, медные – устанавливаются на полу. Когда внутренний объем заполняется теплоносителем и подключаются трубы, вес конструкции может достичь критических значений, и старые стены не выдержат нагрузки. Особенно важно рассчитать нагрузку в домах с деревянными или заполненными стенами – это частные здания, а также жилые дома старой постройки.
Напольные блоки поставляются с дополнительными ножками с роликами или без них. Если ножки на роликах, то они должны быть неподвижными, в то время как неподвижные ножки крепятся к полу. Они крепятся с помощью саморезов, дюбелей с пластмассовой головкой или гвоздей.
Также рекомендуется:
Совет: Во избежание повреждения напольного покрытия рекомендуется подкладывать под ножки толстые резиновые прокладки или куски ковровой ткани. Крепление осуществляется с помощью прокладок, а толщина изделий подбирается в зависимости от веса устройства и высоты нижнего коллектора.
Напольные агрегаты также крепятся к стене с помощью настенных кронштейнов или крючков. Дополнительное крепление необходимо для удержания отопительного агрегата в вертикальном положении. Высота винта настенных крюков равна расстоянию от пола до верхнего коллектора нагревателя с учетом ширины зазора до подоконника. Перед началом монтажа следует разметить отверстия, выровнять ввинчивающиеся кронштейны по горизонтали и только после этого закрепить прибор. Удобнее всего поставить радиатор на место, отметить места крепления, снять радиатор и только потом закрепить крючки.
